新款茂捷M9005电感式接近开关芯片采用QFN16-4mm*4mm封装和DFN10-2mm*4mm封装两种尺寸

简述：

     茂捷M9005电感式接近开关芯片应用于非接触型接近开关，常用于探测金属物体的接近与否。非接触型接近开关由于整体无触点且全密封，因而寿命长、可靠性高、响应速度快，可取代机械式行程开关。芯片还具有负载过流保护、低压保护、数字温度补偿等可靠性功能。

     茂捷M9005电感式接近开关芯片的工作原理基于电涡流效应，通过电感和电容构成的振荡电路感应接近的金属物体。当没有金属物体接近电感时振荡状态平稳。当有金属物体接近时，振荡电路所产生的电磁场能量会被吸收，使得振荡回路的幅值下降或者停振。

     茂捷M9005电感式接近开关芯片采用QFN16-4mm*4mm封装或DFN10-2mm*4mm封装。

特点：

   动作距离可调

   回差可调

   支持电源通信

   数字温度补偿

   可选 NPN 或 PNP 输出模式

   可选常开(NO)或常闭(NC)输出模式

   过温保护

   低压保护

   负载过流保护

应用：

   工业接近检测

   工业生产线

   工业自动化

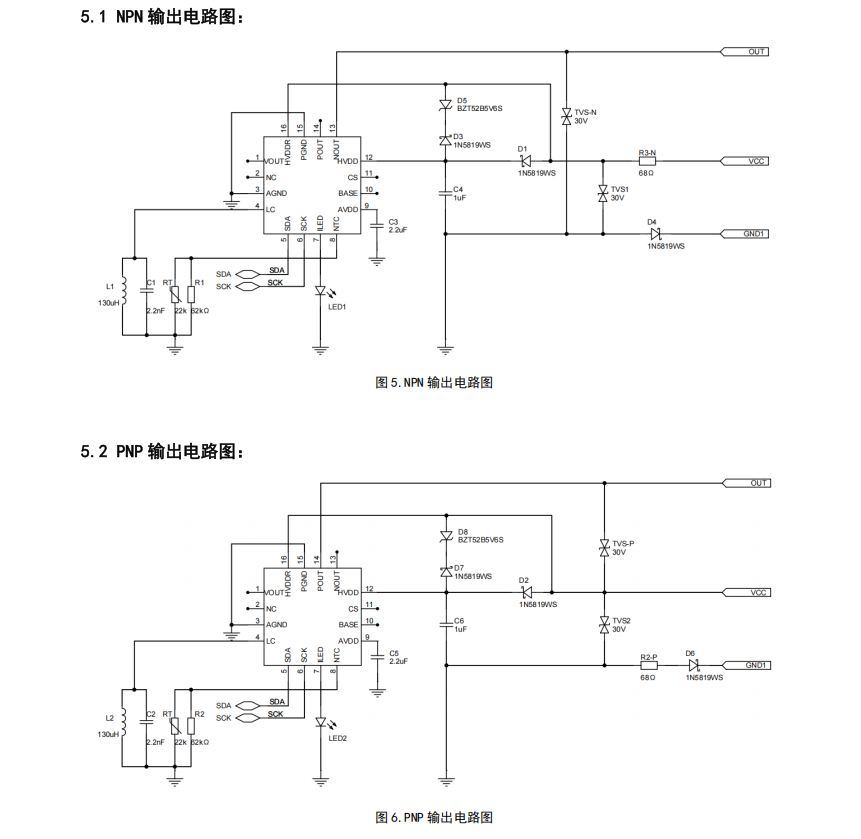

典型 PCB 布图 ：

（1）NTC 温度传感器应尽可能靠近 L1、C1 放置，以避免环境中温度变化带来的误差。NTC 温度传感器也应该靠近 M9005 芯片，以减小寄生电容。

（2）M9005 的 LC 引脚走线应尽可能短。L1、C1 与 M9005 的较长走线可能导致振铃，从而产生杂乱的数据。
