2022年3月18日 上机课实验内容预习

自己搭建好实验拓扑：

实验配置一：

1、完成R1、R2、R3的基本配置

R1上的基本配置

R2上的基本配置

 R3上的基本配置

2、将R1所连接的两个端口手动打开

打开端口fa0/0

  打开端口fa0/1

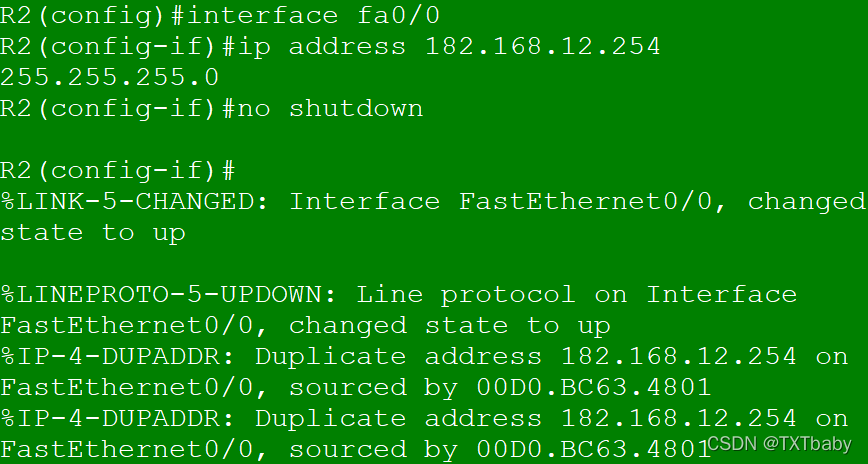

  3、将R2所连接的两个端口手动打开

打开端口fa0/0

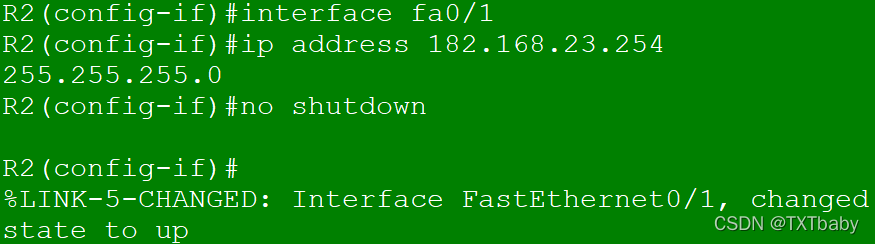

 打开端口fa0/1

   4、将R3所连接的两个端口手动打开

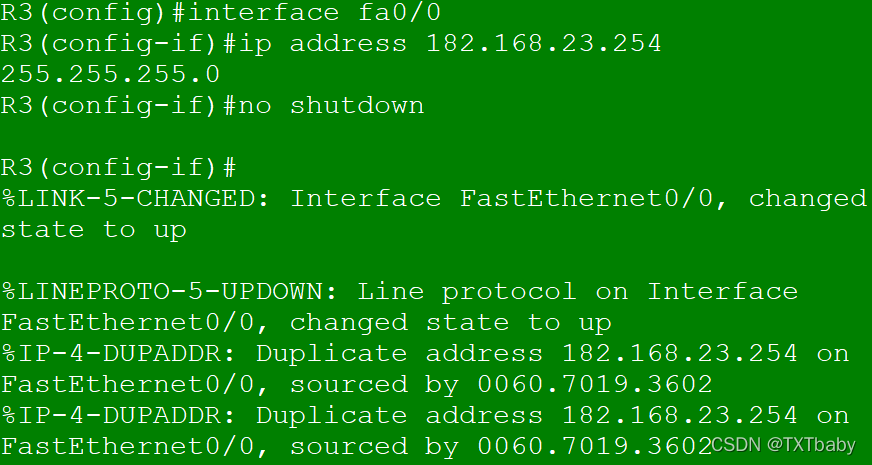

打开端口fa0/0

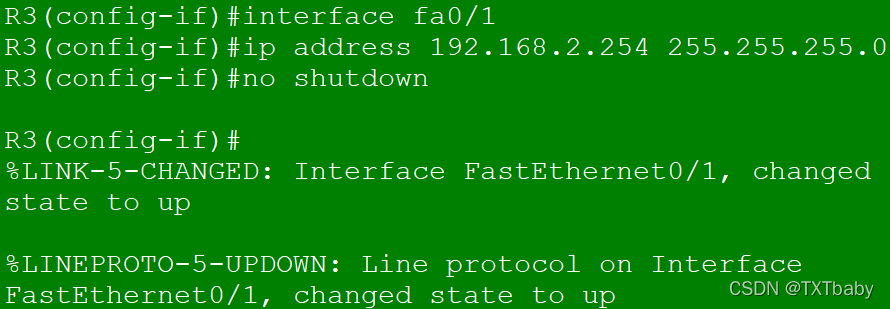

  打开端口fa0/1

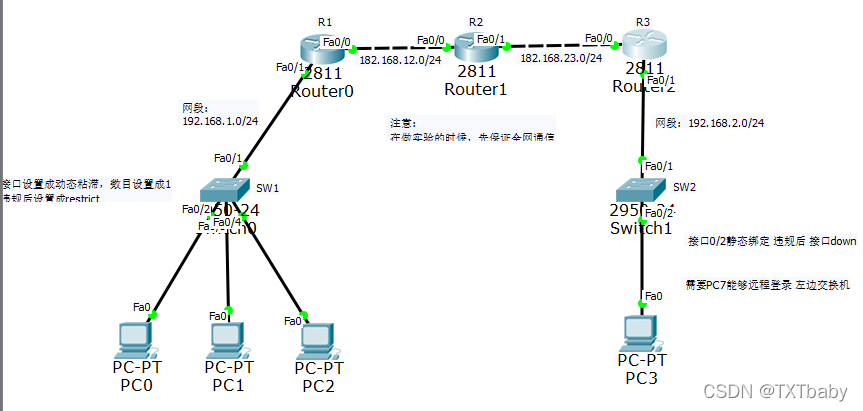

 所有端口均打开后，全网均可通信。 此时拓扑变为：

5、配置好所有PC的IP地址：

配置PC0的IP地址：

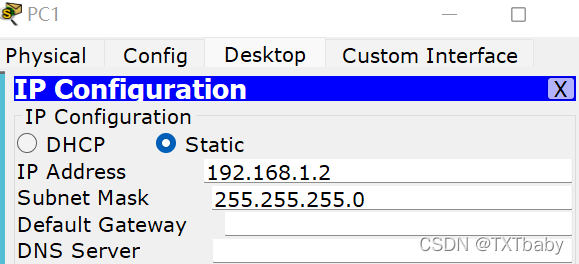

 配置PC1的IP地址：

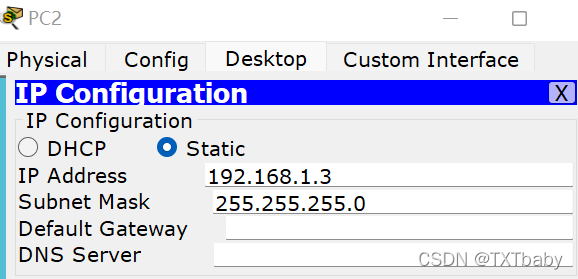

配置PC2的IP地址：

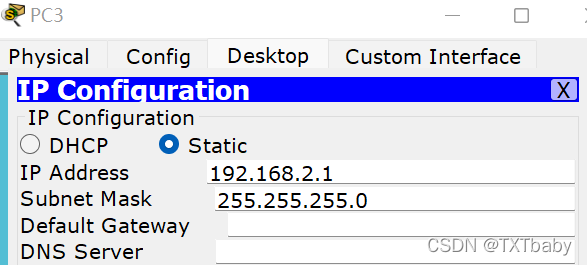

配置PC3的IP地址：

 实验配置二：

一、将右边交换机配置成为远程登录

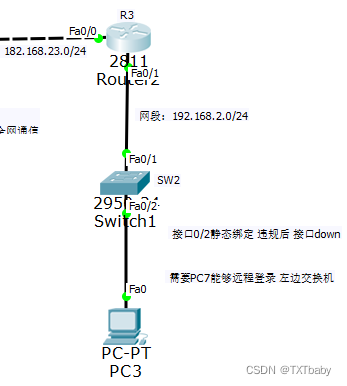

右边部分的拓扑为：

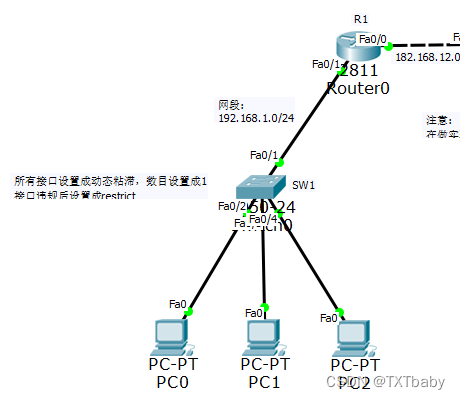

 左边部分的拓扑为：

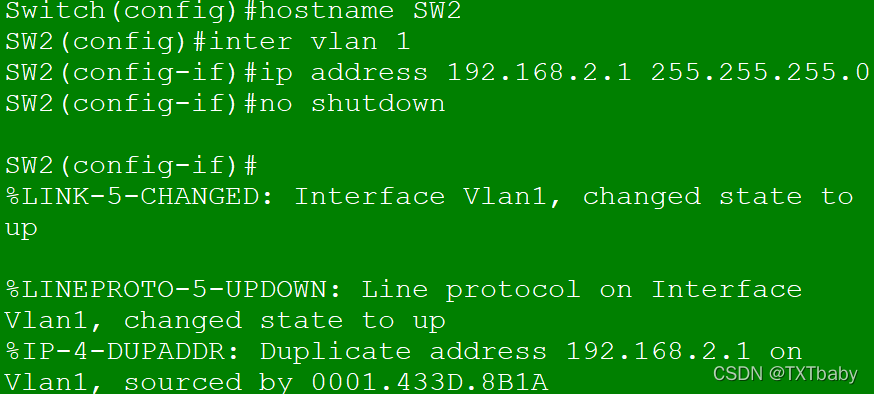

 1、配置交换机SW2管理IP地址：

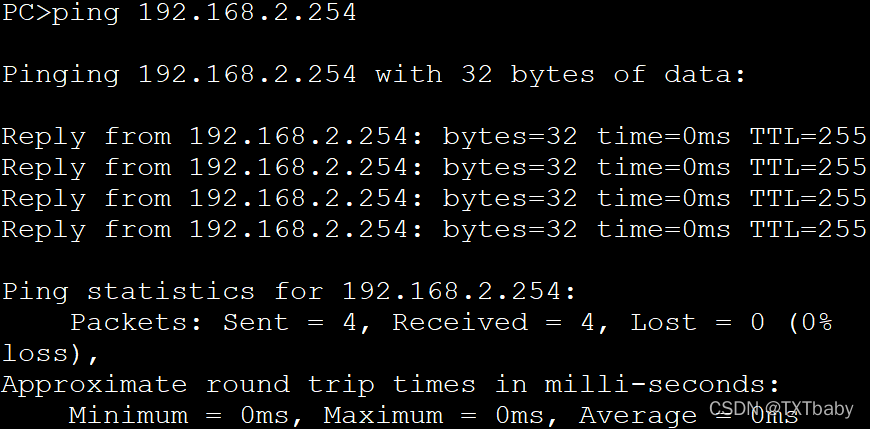

 2、直连网络通信测试

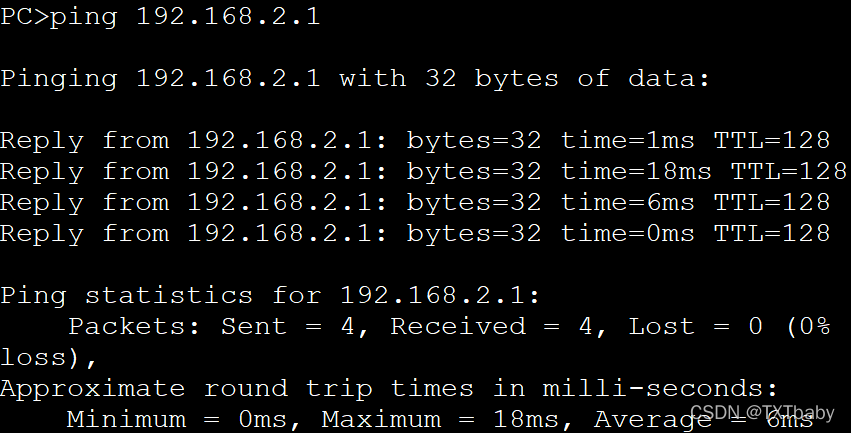

PC3测试结果：

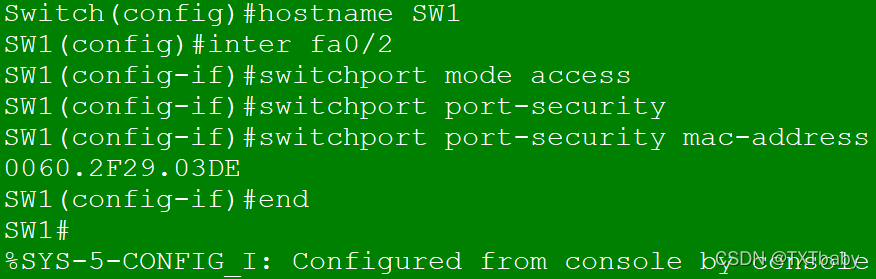

3、配置端口MAC地址静态绑定（SW1）

在fa0/2口上：

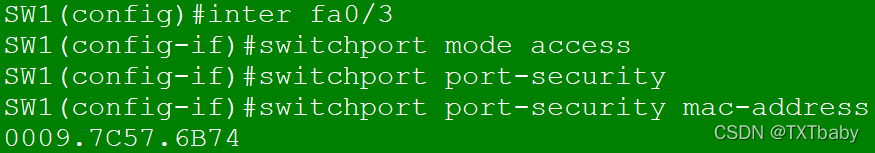

在fa0/3口上：

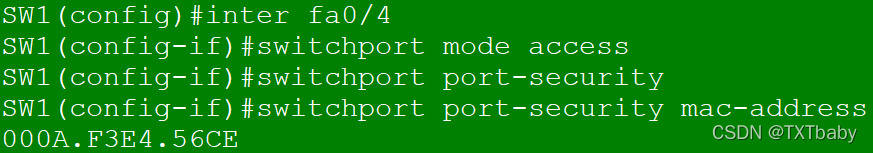

在fa0/4口上：

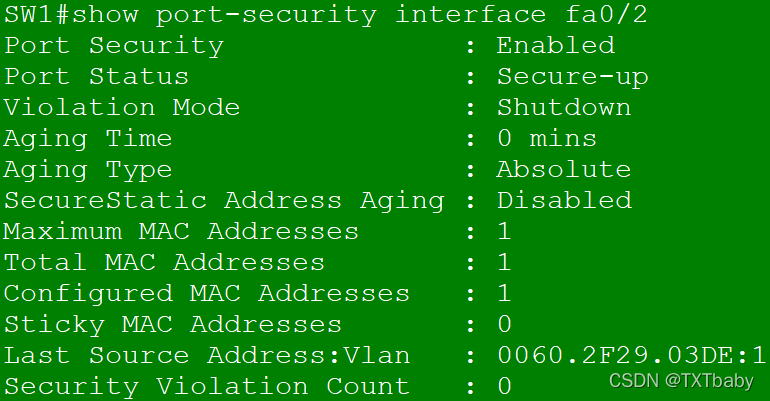

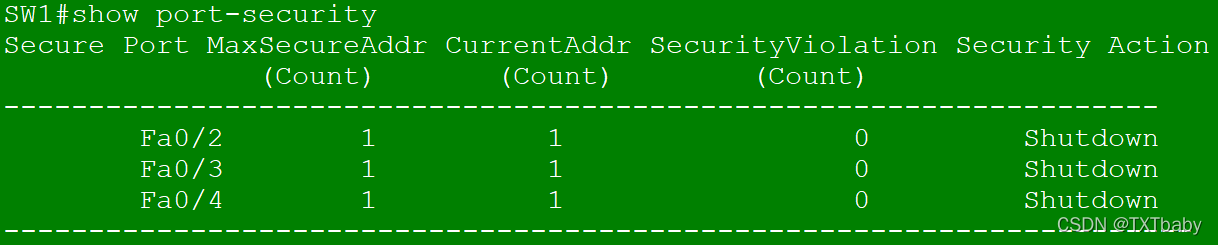

4、端口安全相关检查命令

 对fa0/2端口：

 （此处省略部分输出）

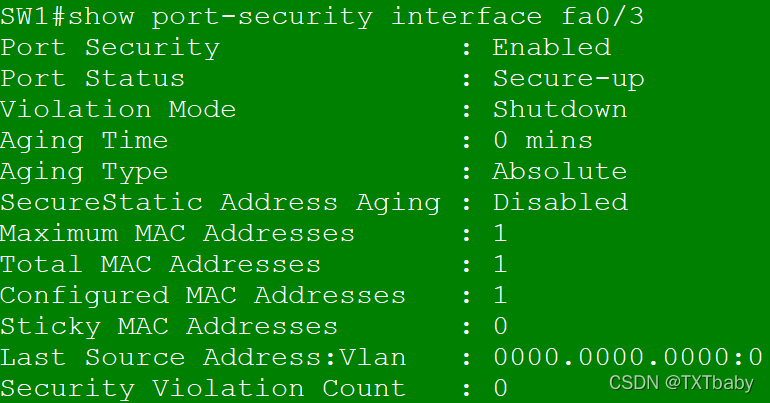

 对fa0/3端口：

 （此处省略部分输出）

 对fa0/4端口：

（此处省略部分输出）

 5、配置端口粘滞

在fa0/2口上：

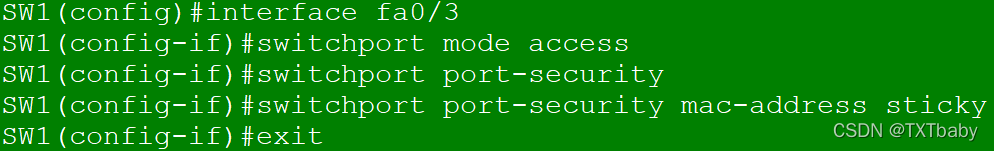

 在fa0/3口上：

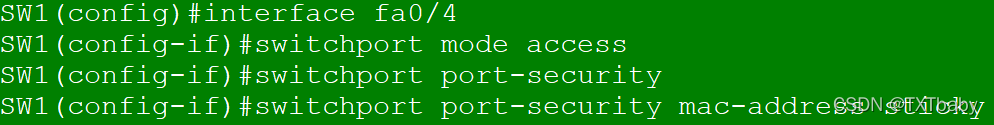

 在fa0/4口上：

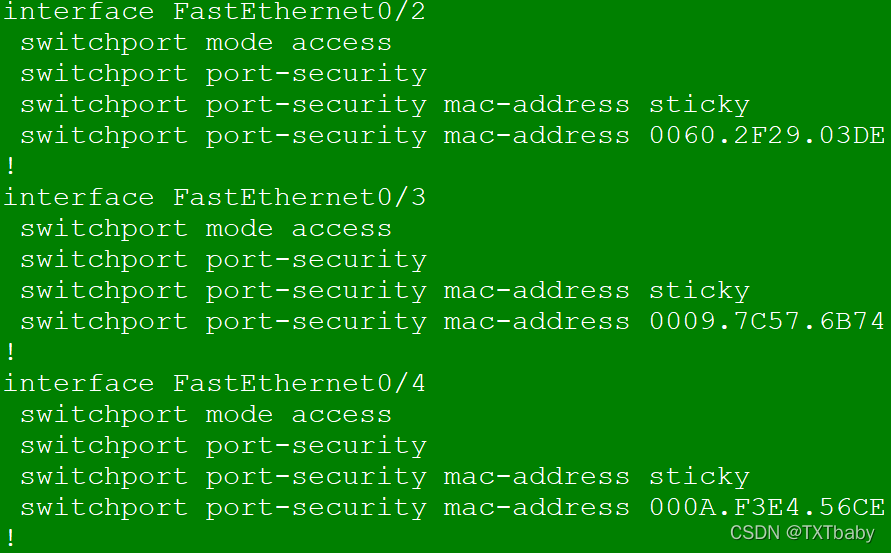

检查是否成功配置各个端口的端口粘滞

SW1#show run inter fa0/2（3，4）此条命令很重要但PT模拟器不支持。

（此处省略部分输出）

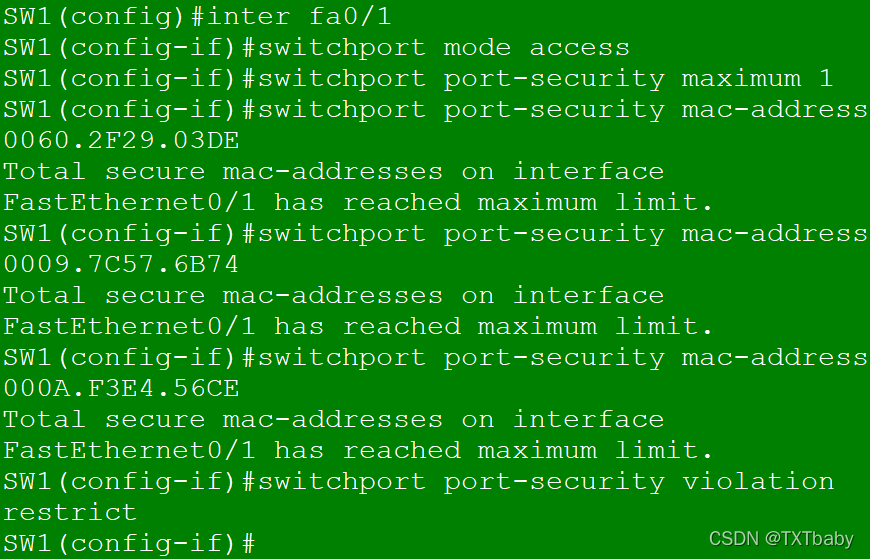

 6、更改端口安全默认参数：

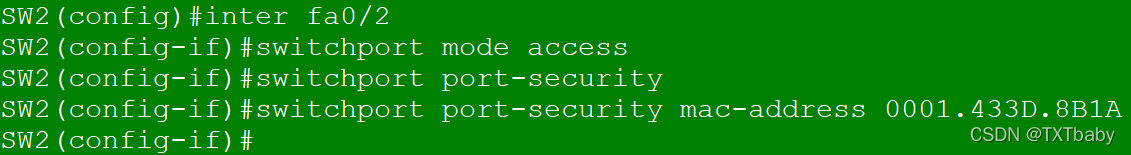

7、配置端口MAC地址静态绑定（SW2）

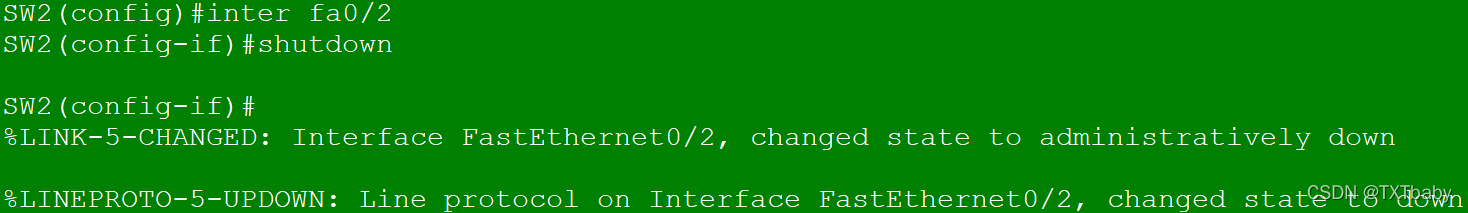

将SW2上的fa0/2接口down掉：
