出方向链路负载均衡技术（原理部分）

原创文章 来自威信 工众号 “网工后院” 2022-11-10 11:00 发表于广东

【用途】

    链路负载均衡可在多条链路上分担内网用户访问外部互联网的流量。

1、基本要素：

Cluster（集群）：对外提供特定服务的集合，包括运营商链路和负载均衡设备。

LB device（负载均衡设备）：负责将内网用户访问外部互联网的流量分发到多条链路。

Link（链路）：运营商提供的实体链路。

VSIP（Virtual Service IP，虚服务IP）：集群对外提供的虚服务IP地址，即内网用户发送报文的目的网段。

Server IP（服务器IP）：内网服务器IP地址。

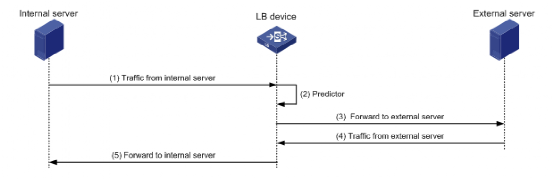

2、工作流程：

(1) 负载均衡设备接收来自内网服务器的流量，匹配到配置中的虚服务IP后进行下一步处理

(2) 负载均衡设备依次根据负载均衡策略(默认无)、持续性方法（默认无）、就近性算法（默认无）、调度算法（通常使用带宽算法或最大带宽算法）来选择最佳链路

(3) 负载均衡设备通过
