新品发布 | 同星智能TH7012首发：CAN(FD)/LIN干扰与ISO 16845测试三合一

新品发布

一致性测试是保障汽车零部件质量与可靠性的关键环节。在CAN(FD)/LIN网络中，节点若不符合协议规范，极易引发通信故障，影响整车安全。为严格验证其是否符合ISO 11898-1等国际标准，同星智能推出TH7012测试设备，集CAN(FD)/LIN总线干扰与ISO 16845测试于一体，成为确保总线质量与系统互操作性的核心工具。

01 产品简介

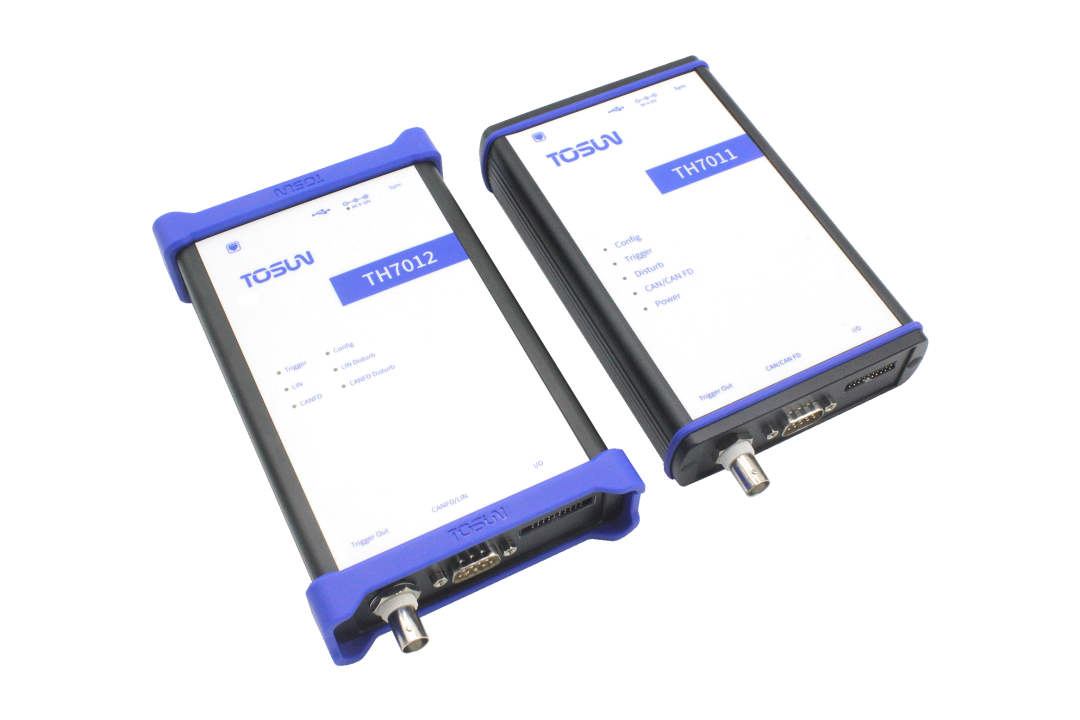

TH7012 是同星智能推出的 CAN (FD)总线干扰/LIN 总线干扰/ISO 16845 测试设备，产品采用 RJ45 以太网接口或者 USB 接口与 PC 连接，Windows 系统免驱设计使得设备具备系统兼容性。TH7012 支持三种工作模式，包括 CAN (FD)干扰模式，LIN 干扰模式以及 ISO16845 测试模式三种模式。

TH7012 可用于 CAN (FD)/LIN 协议测试，检测节点是否符合通讯协议规范，保障 CAN(FD)/LIN 网络的正常安全运行。此外，TH7012 还可以用于检测被测件的 CAN IP 核是否符合 ISO-11898-1 CAN 通信协议规范。

02 测试模式描述

—LIN 干扰模式

配合上位机程序，TH7012 支持：

● 干扰 LIN 帧特定位位值；

● 翻转 LIN 帧特定位位值；

● 干扰次数统计；

● 采样点测试；

● 根据用户需求发送不完整帧头，帧头可配置为发送同步间隔段、同步间隔段+同步段、同步间隔段+同步段+受保护 ID 段；

● 帧应答可配置数据段和字节间间隔；

● ±14%的发送波特率的偏移；

● 测量位时间；

● 干扰触发输出功能

—CAN（FD） 干扰模式

TH7012支持：

● 干扰 CAN(FD)特定位位值；

● 干扰长度可配置；

● 多种触发模式，如帧触发、错误触发、软件触发等；

● 位宽偏差测试；

● Bus-off 行为测试；

● 采样点测试等功能

—ISO 16845 测试模式

配置为 ISO 16845 测试模式时，TH7012 可对被测件的以下行为进行验证：

● 支持测试被测件对不同标识符和不同帧长度的标准帧、拓展帧、CAN FD 帧和 CAN FD 拓展帧的收发能力；

● 支持测试 IUT 的错误处理功能，包括 BIT 错误、CRC 错误、STUFF 错误、FORM 错误和过载帧错误；

● 支持测试 IUT 在主动错误和被动错误状态下不同行为的能力。

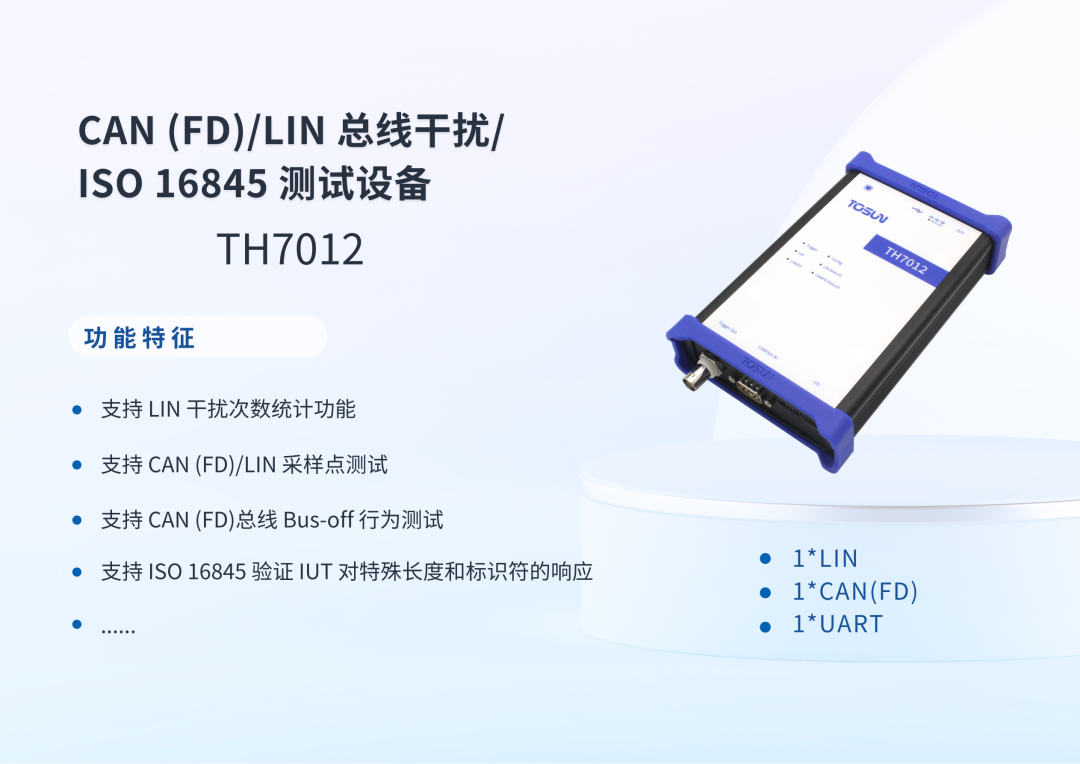

03 功能特征

● 支持干扰 LIN 报文的特定位位值；

● 支持 LIN 干扰次数统计功能；

● 支持 LIN 帧 bit 位整位显性干扰、隐性干扰、翻转干扰；

● 支持 LIN 帧干扰电平长度配置；

● 支持 CAN (FD)/LIN 采样点测试；

● 支持 LIN 发送可自行配置的帧头；

● 支持 LIN±14%的发送波特率偏移；

● 支持测量 LIN 帧时隙时间；

● 支持 LIN 干扰触发输出功能；

● 支持干扰 CAN (FD)报文的特定位位值；

● 支持自定义 CAN (FD)干扰序列或报文序列，最长可达 65536 个干扰点；

● 支持 CAN (FD)干扰次数统计功能；

● 支持 CAN (FD)帧 bit 位整位显性干扰、隐性干扰、翻转干扰；

● 支持 CAN (FD)干扰序列配置及发送；

● 支持 CAN (FD)帧干扰电平长度配置；

● 支持 CAN (FD)总线位宽容忍度测试；

● 支持 CAN (FD)总线 Bus-off 行为测试；

● 支持 ISO 16845 验证 IUT 对特殊长度和标识符的响应；

● 支持 ISO 16845 验证 IUT 对 CAN 标准帧的处理是否正确；

● 支持 ISO 16845 验证 IUT 对 CAN 拓展帧的处理是否正确；

● 支持 ISO 16845 验证 IUT 对 CAN FD 帧的处理是否正确；

● 支持 ISO 16845 验证 IUT 对 BIT 错误的响应是否正确；

● 支持 ISO 16845 验证 IUT 对 STUFF 错误的响应是否正确；

● 支持 ISO 16845 验证 IUT 对 FORM 错误的响应是否正确；

● 支持 ISO 16845 验证 IUT 对 CRC 错误的响应是否正确；

● 支持 ISO 16845 验证 IUT 的 CAN 帧的位定时功能是否正确；

● 支持 ISO 16845 验证 IUT 对过载帧的处理是否正确；

● 支持 ISO 16845 验证 IUT 对非标称比特位的响应，错误计数器的检测是否正确。

04 技术参数

基本参数
通道	1* LIN 1* CAN（FD） 1* UART
PC 接口	USB2.0 RJ45 以太网
驱动	Windows 系统免驱设计，具备极佳的系统兼容性
供电	支持 USB 独立供电，或者外部 DC 供电(9-36V)
功耗	3W
外壳材质	金属
尺寸	约 191*118*38mm
重量	约 420g（无包装）/约 775g（含包装）
工作温度	-40℃～80℃
工作湿度	10% ～ 90% （无凝露）
工作环境	远离腐蚀性气体

05 电气参数

参数		测试条件	最小值	典型值	最大值	单位
工作电压	USB供电	LIN 收发	--	5	--	V
	外部 DC 供电	LIN 收发	9	12	36	V
工作电流	USB供电	LIN 收发	--	0.15	--	A
	外部 DC 供电	LIN 收发	--	0.25	--	A
功耗	外部 DC 供电	LIN 收发	--	3	--	W
LIN接口	总线引脚耐压	LIN 对地电压	0	--	40	V
	隔离耐压	漏电流小于1mA	0	--	2500	VDC
CAN接口	总线引脚耐压	CAN_H， CAN_L	-58	--	+58	V
	隔离耐压	漏电流小于1mA	0	--	2500	VDC
UART 接口	总线引脚耐压	CAN_H、 CAN_L	0	--	5	V
	隔离耐压	漏电流小于1mA	0	--	2500	VDC
