⛄一、图像处理检测PCB故障

基于视觉特征的缺陷检测
使用高分辨率相机采集PCB图像，通过边缘检测（如Canny算子）或形态学处理（如开运算）定位焊盘、走线等关键区域。对比标准模板与待测图像的灰度值、几何形状差异，识别短路、断路或偏移缺陷。

深度学习分类方法
训练卷积神经网络（CNN）如ResNet或YOLO，输入PCB图像后输出缺陷分类（如虚焊、锡球）。需准备包含正常/异常样本的数据集，数据增强（旋转、噪声注入）可提升模型鲁棒性。

热成像与多光谱分析
结合红外热像仪捕获PCB工作时的温度分布，过热区域可能对应短路或元件故障。多光谱成像能识别肉眼不可见的材料异常（如氧化、污染）。

3D形貌重建检测
采用结构光或激光扫描获取PCB表面高度信息，通过点云分析检测翘曲、焊点高度不均等立体缺陷。阈值设定需参考IPC-A-610标准。

自动化光学检测（AOI）流程

1. 图像预处理：灰度化、滤波去噪
2. 特征配准：基于SIFT或模板匹配对齐标准图与测试图
3. 差分分析：像素级比对输出缺陷坐标
4. 分类报告：按IPC标准分级缺陷严重程度

典型代码片段（OpenCV缺陷检测）：

import cv2
template = cv2.imread('golden_sample.png', 0)
test_img = cv2.imread('test_pcb.png', 0)
diff = cv2.absdiff(template, test_img)
_, threshold = cv2.threshold(diff, 25, 255, cv2.THRESH_BINARY)
contours, _ = cv2.findContours(threshold, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
for cnt in contours:
    x,y,w,h = cv2.boundingRect(cnt)
    cv2.rectangle(test_img, (x,y), (x+w,y+h), (0,0,255), 2)

关键参数优化

• 光照均匀性：建议>85%的均匀度，避免反光干扰
• 分辨率要求：最小缺陷尺寸的3倍像素覆盖（如检测0.1mm缺陷需至少15μm/像素）
• 误报控制：通过形态学闭运算消除微小噪点

行业标准参考

• IPC-A-600：PCB验收外观标准
• ISO 9001：质量管理体系要求
• SJ/T 10670：表面贴装技术检测规范

实际应用中常组合多种方法，例如先用AOI快速筛查，再对可疑区域进行3D扫描确认。定期校准检测设备并更新标准模板可保持检测精度。

⛄二、部分源代码和运行步骤

2.1 部分代码

2.2 通用运行步骤
（1）直接运行main.m即可一键出图

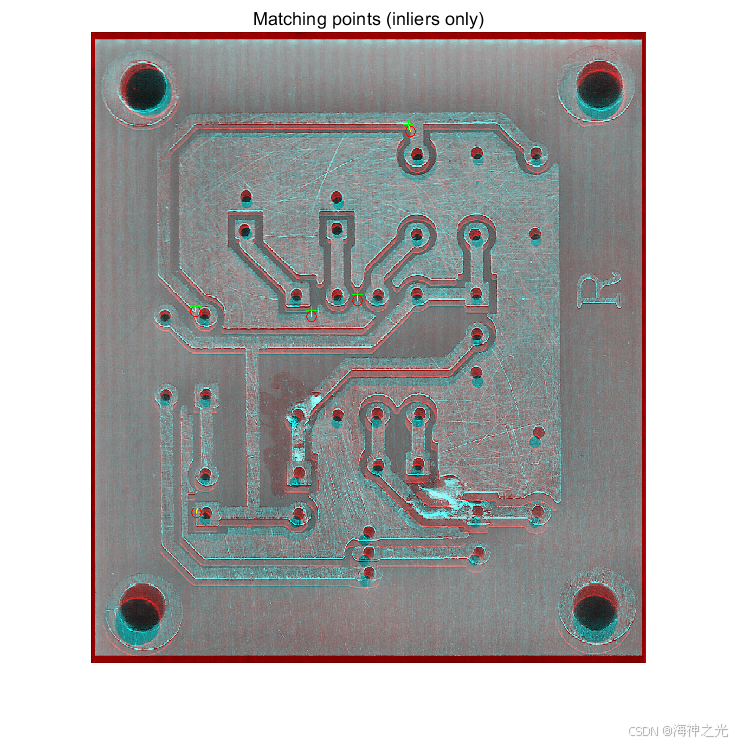

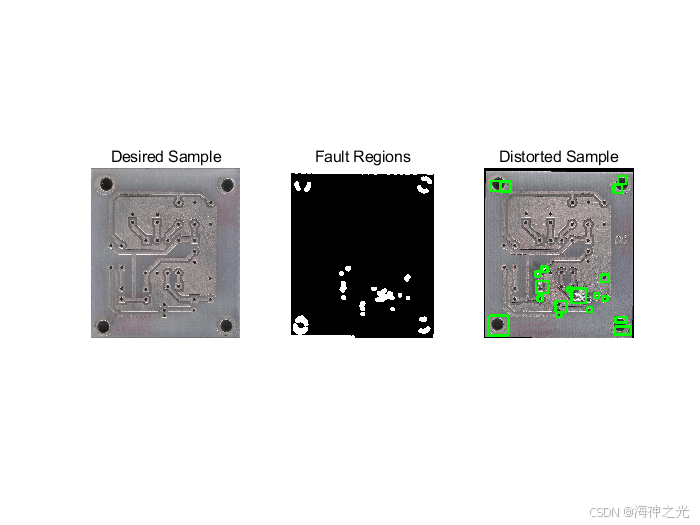

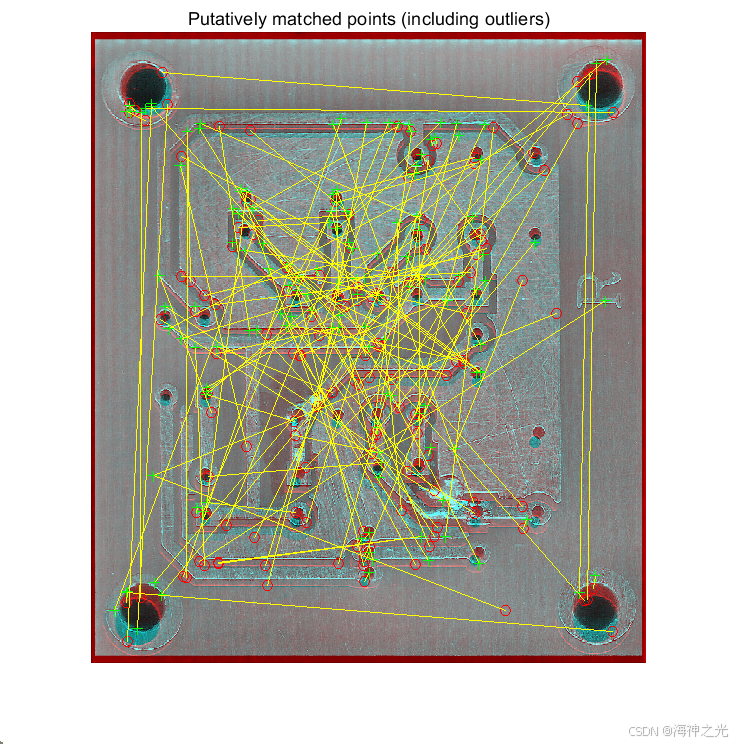

⛄三、运行结果

⛄四、matlab版本及参考文献

1 matlab版本
2019b

2 参考文献
[1]杨育学,林炜阳,王博,李惠明.基于计算机视觉的PCB异常检测系统[J].江汉大学学报(自然科学版). 2020,48(06)

3 备注
简介此部分摘自互联网，仅供参考，若侵权，联系删除
