立煌-机柜设备LCD工业液晶屏面板：散热、远程监控与长寿命设计

机柜设备液晶面板是运维人员与内部复杂硬件（如服务器、交换机、电源模块、环境控制器等）进行交互、监控和诊断的关键界面。这些面板的设计必须适应机柜内部的高温、高密度、高EMI干扰以及长期无人值守的严苛工作环境。

一、机柜环境的特殊挑战与面板需求

机柜内部环境与普通工业车间有所不同，其特殊性对液晶面板提出了更高的要求。

1.1极端的散热压力

1.高热负荷：服务器和网络设备在运行时会产生巨大的热量。即使机柜有高效的通风系统，面板所处的局部环境温度也远高于室温，且温度梯度变化大。

2.面板自身散热：机柜面板通常安装在金属外壳上，其散热路径有限。面板自身产生的热量（特别是背光热量）必须被有效地传导出去，否则极易引发液晶黑斑（BlackMura）和LED光衰。

3.对功耗的敏感性：数据中心和基站对能效比（PUE,PowerUsageEffectiveness）要求极高。面板的功耗必须被严格控制，以减少对整体机柜散热系统的负担。

1.2高EMI/EMC干扰

机柜内部充斥着高频时钟信号、大电流开关和复杂的电源线缆。

1.辐射干扰：主板、电源模块产生的EMI辐射极高，可能导致面板花屏、跳屏或触摸屏误触发。

2.传导干扰：电源线上可能存在强烈的脉冲噪声和谐波干扰，影响面板驱动板的稳定性。

3.要求：机柜面板的EMC设计必须达到严格的工业级标准，如IEC61000系列，以确保在强干扰下数据传输的完整性。

1.3长期可靠性与维护周期

机柜设备通常要求7x24小时连续运行，维护周期长。

1.超长寿命：面板寿命要求达到50,000到100,000小时。

2.生命周期管理（LMP）：要求供应商提供长达5−10年的供货保障和备件支持。

二、机柜面板的技术选择与结构优化

基于上述挑战，机柜面板在技术和结构上必须采取特定的强化措施。

2.1液晶技术选择：常黑模式与广视角

1.ADS/IPS（常黑模式）：机柜面板几乎必须采用ADS/IPS或类似技术的广视角面板。

原因：运维人员可能需要从各种非正视角度（如站在机柜侧面、弯腰或从上往下）快速查看面板信息，广视角能够确保信息在任何角度都保持清晰和色彩稳定。

2.分辨率与信息密度：机柜面板通常需要显示大量状态信息、日志和诊断图表。

趋势：虽然早期使用VGA/SVGA，但现代机柜面板（尤其是KVM抽屉屏）普遍采用FullHD(1920x1080)或更高分辨率，以在有限的面积内最大化信息密度。

2.2散热结构：高导热与无风扇

散热设计是机柜面板工程的重中之重，通常采用高效的被动散热：

1.铝基板与热传递：背光LED必须使用铝基板。LED热量通过导热界面材料（TIMs）如高性能导热垫片，传递给面板背部的厚铝合金背板。

2.背板散热器：背板本身必须设计成大面积的散热鳍片或与机柜内部通风路径对齐，以最大化热量散发。

3.无风扇设计：为了保持高可靠性和IP防护等级，核心面板模组必须采用无风扇（Fanless）设计，依靠金属外壳进行热量传导和自然对流。

2.3防护等级与表面处理

1.IP防护：面板的正面必须满足至少IP65等级，以防止灰尘、水汽或意外溅洒的液体侵入。这通过全平面玻璃盖板和密封垫圈实现。

2.抗静电（ESD）：机柜设备面临高静电风险。面板必须在所有外部接口（如USB、以太网）和触摸屏接口处集成TVS二极管阵列，以满足IEC61000-4-2Level4的静电防护要求（15kV空气放电）。

三、信号处理与远程监控接口

机柜面板的功能已从简单的显示扩展到高级的系统诊断和远程管理。

3.1信号接口的优化与稳定

1.差分信号（LVDS/eDP）：面板的时序信号必须采用差分传输技术（LVDS或eDP），以确保在机柜内复杂、高噪声的环境下，信号传输的抗干扰能力。

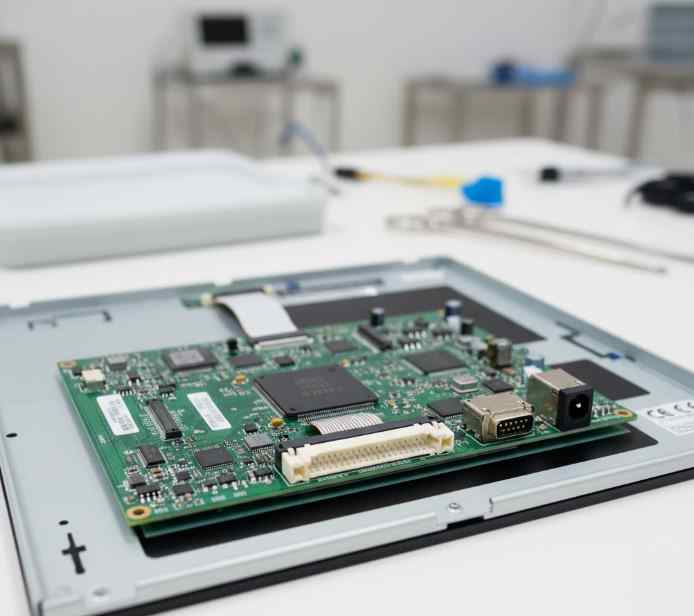

2.供电稳定性：面板的驱动板（T-CON）必须设计有多级电源滤波电路，包括共模扼流圈（CMC）、大容量钽电容和低ESR电容，以抵抗电源线上来自其他设备开关和变频的噪声。

3.2远程KVM与远程监控能力

机柜面板通常作为KVM（Keyboard,Video,Mouse）系统的一部分，支持远程诊断。

1.KVMoverIP：高级机柜面板集成或支持KVMoverIP模块，允许运维人员通过网络远程查看和控制面板显示的内容。

2.状态指示灯（LED）：面板外壳或边框上通常集成了状态指示灯（如电源、告警、运行状态）。即使屏幕处于待机或关闭状态，运维人员也能通过这些LED快速判断设备的基本运行状态。

3.3诊断与传感器集成

温度传感器：面板内部必须集成温度传感器，实时监测面板驱动芯片和背光区域的温度。当温度超限时，自动触发报警或降级操作（如降低亮度）。

诊断端口：集成UART或I2C诊断端口，允许运维人员在现场使用笔记本电脑读取面板驱动板的详细日志和错误代码。

四、触摸技术在机柜设备中的应用与选择

机柜面板的交互方式通常是触摸屏，但在选择技术时有特殊考量。

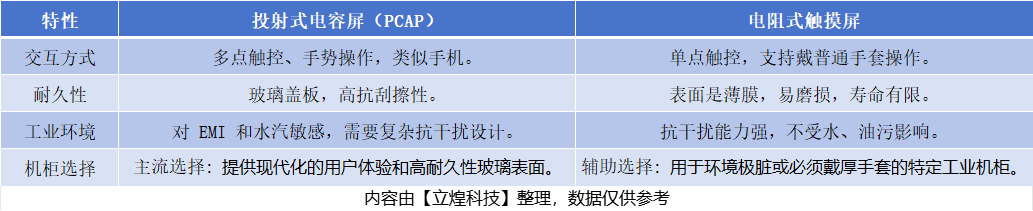

4.1电容屏（PCAP）vs.电阻屏（Resistive）

4.2触摸控制器的高抗扰设计

为解决机柜内的高EMI问题，机柜面板的触摸控制器必须：

1.高信噪比（SNR）：选用工业级TPIC芯片，确保能区分微弱的触摸信号和强大的环境噪声。

2.频率跳变：控制器应具备**频率跳变（FrequencyHopping）**功能，通过不断改变传感频率来避开环境中的干扰源。

3.固件优化：固件算法针对性地优化，消除来自背光PWM信号和电源开关的周期性干扰。

工业机柜LCD液晶面板常见故障与维护问题

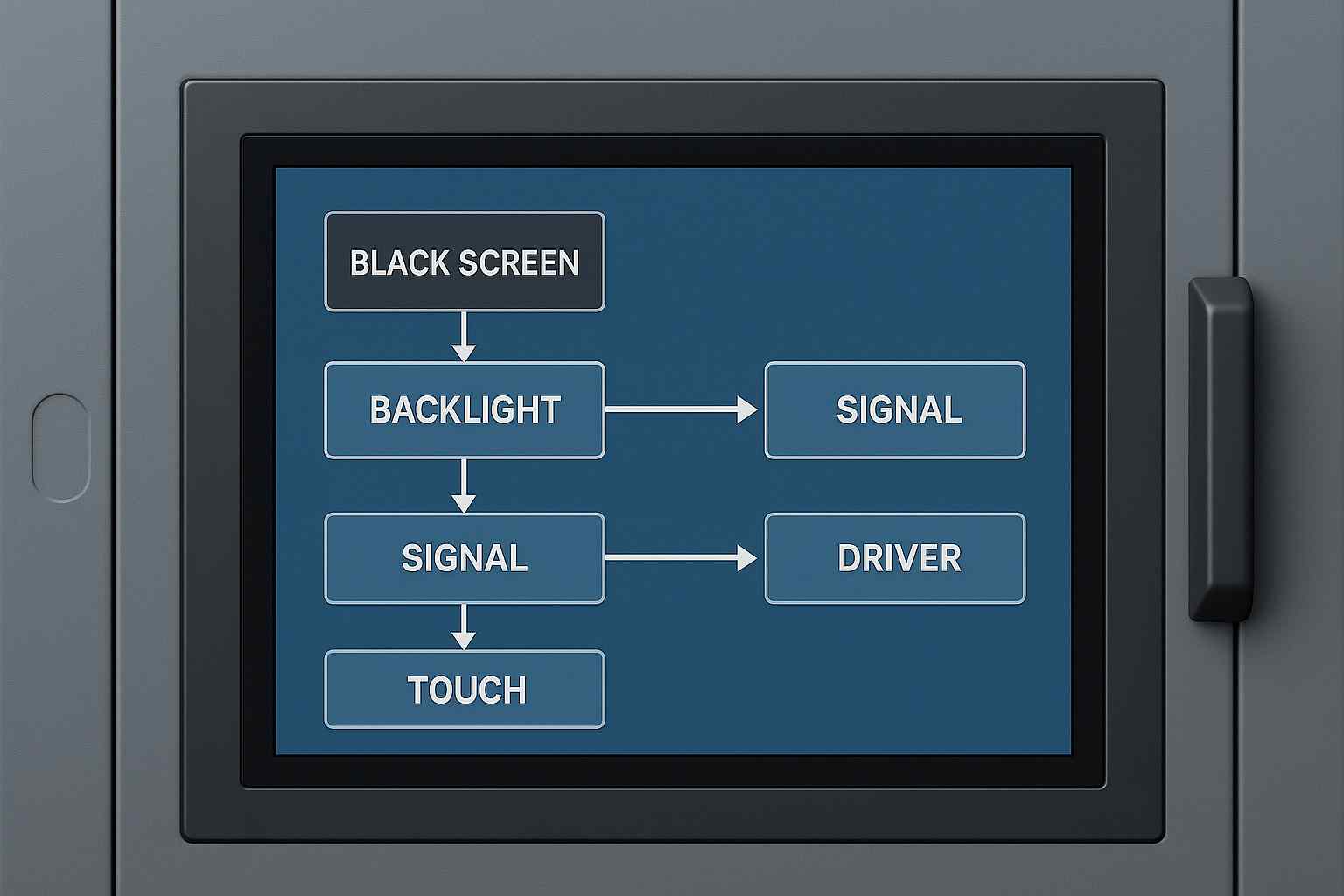

Q1：液晶面板通电后不亮，怎么排查？

A：

1.首先测量主供电（VDD）是否输出正常（3.3V/5V/12V）；

2.检查背光电源是否启动（BL_EN信号为高电平）；

3.测试LVDS/eDP信号是否有波形；

4.若有背光但无图像，多为驱动时序或接口参数错误。

📎建议：对照屏规格书检查引脚定义与分辨率匹配情况。

Q2：屏幕亮但图像闪烁或干扰波纹明显？

A：

检查电源是否存在纹波（<50mV）；
检查接地线（GND）与屏蔽层是否牢固；
若使用长排线，应添加铁氧体磁环或屏蔽网；
确认电源与信号线分离布线，避免高频干扰。

💡工业屏建议符合IEC61000-4-3EMC抗扰标准。

Q3：触摸功能没反应或漂移？

A：

检查触控电源+5V/+3.3V是否稳定；
USB/RS232/I²C接口是否识别设备；
检查驱动版本与控制IC是否匹配（如EETI/ILITEK/GOODIX）；
排查接地不良或强电磁干扰（变频器、伺服驱动器附近）。

Q4：显示色偏、反相或花屏？

A：

LVDS通道顺序接反或极性错误；
时钟信号（CLK）不匹配；
TCON（时序控制板）损坏或连接不良；
重新检查主板显示分辨率与屏幕实际参数是否一致。

Q5：液晶面板温度过高怎么办？

A：

检查背光功率是否过高，可适当降低PWM亮度；
加装导热片或金属背板，提高散热效率；
确保机柜内通风良好，不与电源、变频模块紧贴安装；
若连续运行温度超过80℃，建议停机冷却。

Q6：屏幕长时间运行后局部发暗或闪烁？

A：

LED背光老化或恒流驱动衰减；
光学膜片积尘、导光板老化；
检查背光供电是否稳定（建议恒流模式）。

🔧解决方案：更换背光模组或驱动板，使用寿命≥70,000小时工业级组件。

Q7：液晶面板表面有灰尘或油污，如何清洁？

A：

使用无尘布蘸无水乙醇或光学清洁液轻拭；
禁用含丙酮、苯类溶剂；
禁止使用高压气吹，以防带静电损伤。

Q8：液晶屏偶发黑屏或闪断？

A：

检查电源瞬间压降（机柜电源切换时）；
信号排线松动或插针氧化；
MCU/主板复位信号触发；
若出现在温度变化时，多为排线热胀冷缩虚接。

Q9：液晶面板寿命如何延长？

A：

1.控制背光亮度（建议常用亮度≤80%）；

2.保持稳定工作温度（25℃——45℃最佳）；

3.定期检查风扇与散热片积尘；

4.避免频繁通断电。

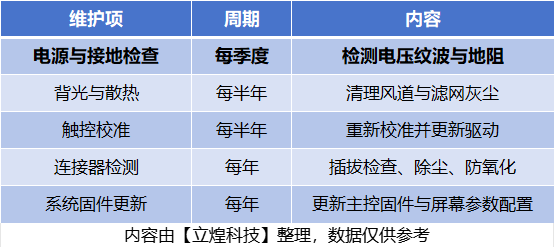

📆建议每运行10,000小时进行一次全面维护检测。

Q10：工业环境下如何提升LCD稳定性？

A：

使用带金属外壳与接地端子的工业面板；
安装时加装防震垫片；
屏幕外框与机柜保持良好导电接地；
选用宽温、防尘、防水、防潮等级≥IP65的结构。

Q11：显示模组与机柜电源不兼容怎么办？

A：

若电源为24V输出，可通过DC-DC模块降压至5V或12V；
保证供电稳压精度±5%；
使用带过流、过压、反接保护的电源模块。

Q12：面板长时间使用后出现轻微灼影（残影）？

A：

液晶长时间显示静态图像所致；
可通过切换动态画面、降低亮度缓解；
工业机柜长期运行应设置“屏保”或定时亮度调节机制。

机柜设备液晶面板是一个高度专业化的工业产品。它的设计理念是以长寿命、高可靠性为核心，通过高效的散热结构、优异的EMC性能和稳定的信号处理，确保其在数据中心或工业机柜的极端环境中，能够24/7无故障地提供精确、实时的系统监控和人机交互功能。
