R&S®ZNH 手持式矢量网络分析仪 30 kHz 至 4/8/18/26.5 GHz-优快云博客

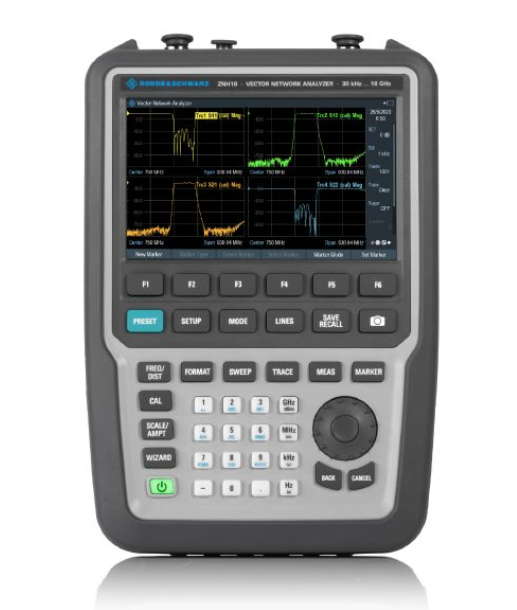

R&S®ZNH 是一款高性能、便携式、坚固耐用的二端口矢量网络分析仪（VNA），专为需要在野外、生产线或实验室等各种苛刻环境下进行精确射频测量的工程师和技术人员设计。它完美结合了台式VNA的测量性能和手持仪表的便携性。

一、核心定位与主要特点

R&S®ZNH 的核心定位是：“将实验室级的测量精度带到现场”。其主要特点可以概括为：

卓越的测量性能：
- 动态范围： typically > 120 dB（在 10 Hz 中频带宽下），这对于准确测量高抑制比器件（如滤波器）至关重要。
- 低轨迹噪声：提供非常稳定和干净的测量结果，便于观察微小的阻抗变化。
- 高输出功率： > 10 dBm，能够驱动混频器等有源器件并进行测试。
- 宽频率范围：覆盖从 100 kHz 到 8.5 GHz（型号 ZNH8）或 4.5 GHz（型号 ZNH4），满足从 HF 到 C 波段的主流应用需求。
真正的双端口矢量网络分析：
- 具备全双端口、全二参数的测量能力（S11, S21, S12, S22），能够同时测量反射和传输参数（如回波损耗、驻波比、增益/损耗、相位、群延时等）。这与只能测量反射参数的天线分析仪或标量网络分析仪有本质区别。
极致的便携性与坚固性：
- 轻巧设计：主机重量仅约 2.6 公斤，非常便于携带。
- 坚固耐用：符合 MIL-STD-810G 军用标准，具有 IP51 防护等级（防尘和防轻微滴水），能够承受野外工作的碰撞、振动和恶劣环境。
- 长续航电池：内置电池可支持长达 4-5 小时的工作时间，满足长时间户外作业需求。
- 明亮的触摸屏：即使在户外阳光下也能清晰显示，支持手套操作和触摸交互。
直观易用的操作界面：
- 采用现代化的用户界面，与智能手机操作逻辑类似，易于学习和使用。
- 提供清晰的视图布局、丰富的标记功能和自动设置，能快速获得测量结果。
丰富的内置功能与选件：
- 电缆和天线测试：内置电缆故障定位（DTF）功能，可快速定位电缆中的故障点（如开路、短路、变形）。
- 时域功能：支持时域门控和时域变换，用于隔离特定器件的响应。
- 功率测量：可测量被测件的输出功率。
- 相位稳定：对于天线阵列调试等应用非常重要。

二、典型应用场景

R&S®ZNH 广泛应用于所有需要高性能便携式VNA的领域：

现场安装与维护：
- 基站天线和馈线系统：测量天线的驻波比、电缆的损耗和连接器的质量，定位电缆故障。
- 公共安全与军用通信系统：维护车载、舰载或便携式通信设备的射频单元。
- 广播发射系统：测试馈线和滤波器等无源器件。
航空航天与国防：
- 测试机载、雷达、电子战系统中的射频组件和电缆组装件。
- 在外场对系统进行快速诊断和故障排查。
教育与研发：
- 由于其便携性和相对较低的成本，非常适合大学实验室用于教学和学生项目，进行滤波器、放大器、天线等电路的设计和调试。
生产测试与质检：
- 在生产线末端对无源器件（如滤波器、双工器、耦合器）进行快速、高精度的测试。
- 由于其速度快、精度高，可以集成到自动化测试系统中。
