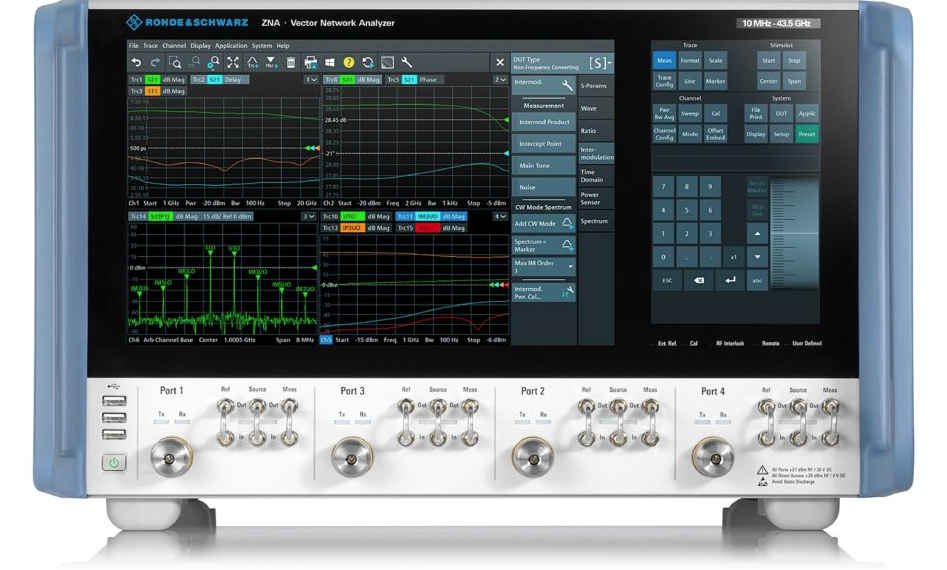

R&S®ZNA 矢量网络分析仪 10 MHz 至 26.5/43.5/50/67 GHz

R&S ZNA 是罗德与施瓦茨公司旗舰级的高性能矢量网络分析仪（VNA），代表了当前矢量网络分析技术的顶尖水平。它不仅仅是一台传统的VNA，更是一个高度集成、极度精确且面向未来的微波测量平台。

---

核心定位与概述

R&S ZNA 系列旨在满足最苛刻的微波测量需求，主要面向研发领域的高端用户。其设计目标是提供无与伦比的测量精度、动态范围和稳定性，同时具备强大的多通道能力和先进的故障分析功能。它常用于测试极其精密的元器件，如：

• 高性能滤波器、双工器、多工器

• 低噪声放大器（LNA）、高功率放大器（PA）

• 混频器、变频器（具有相位测量能力）

• 天线和相控阵雷达系统

• 新材料（如磁性材料、超材料）表征

---

主要技术特点与优势

1. 无与伦比的硬件性能

• 极高的动态范围（典型值 > 140 dB）：能够同时精确测量极大和极小的信号，例如在测试高抑制比的滤波器时，能清晰看到深陷下去的阻带，而不会淹没在噪声中。

• 极低的轨迹噪声（< 0.001 dB rms）：提供了极其平滑和稳定的测量曲线，对于观察器件细微的变化至关重要。</
