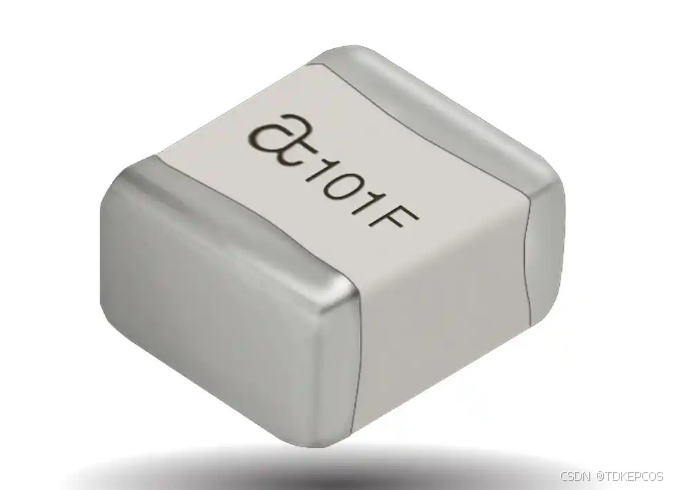

高Q值ATC电容 600S4R3BT250XT

ATC600S-0603 ATC600F-0805 ATC100A-0505 ATC100B-1111 ATC100C-2525  ATC100E-3838系列陶瓷多层电容的产品性能
2． 高Q值
3． 低等效串联电阻/等效串联电感
4． 高自共振
5． 高可靠性【列入美国**合格产品名单】
6． 容值范围0.1PF到1000PF
7． 低噪音
ATC是电容，为您提供改进的100Bs系列射频/微波电容，其等效串联电阻/等效串联电感性能比以前*好。此系列产品工作温度达到175℃A值和高自谐振多层电容，高密度瓷结构提供了坚固，密闭的封装。
典型功能应用：旁路、耦合、调谐、反馈、阻抗匹配和直流阻隔。
典型电路应用：*高频/微波/射频功率放大器、混频器、振荡器、低噪音放大器、滤波网路、定时时电路、延时电路。
电气和机械特性
品质因数【高Q值】：频率为1MHzS时大于10000
电容温度系数【TCC】
＋90±20PPM℃【﹣55℃至﹢125℃】
＋90±20PPM℃【﹣125℃至﹢175℃】
绝缘电阻【IR】
0.1PF到470PF
在﹢25℃时，额定直流工作电压下，较小10000000兆欧
在﹢125℃时，额定直流工作电压下，较小 1000000兆欧
510PF到1000PF
在﹢25℃时，额定直流工作电压下，较小10000000兆欧
在﹢125℃时，额定直流工作电压下，较小 1000000兆欧
**﹢125℃时，额定绝缘电阻比原值降低一个数量级
介质耐压【DWV】
外形尺寸B型：可承受250%额定直流工作电压5秒钟
温度变化复原后容值偏离原值
**±【0.02%或0.02PF】去二中较大值
老化效应 【无】
压电效应 【无】
容值漂移
**±【0.02%或0.02PF】去二中较大值
工作温度范围
0.1到330PF:﹣55℃至﹢175℃
360到1000PF﹣55℃至﹢125℃
