TCOOP-M001-降压模块-FR9801

产品概述

TCOOP-M001降压模块是一种同步DC/DC降压转换器，提供4.5V至18V输入电压范围和1.6A连续负载电流能力。模块采用FR9801同步buck电路设计，具有过流保护、输出过电压保护和过热关机保护功能。同时运用电流模式控制方案，提供了快速的瞬态响应；可调的软启动功能防止开关时的涌流。该模块采用2.54*3P排针安装方式，可直接替换7805系列芯片。

技术参数

输入电压：DC4.5-18V

最大持续输出电流：1.6A

输出电压：3.3V/5V/9V/12V

工作效率：>=94%

保护：限流保护，过温保护，过压保护

开关频率：600K Hz

安装方式：传感器2.54*3P排针；

尺寸：13*16*3(mm)

工作环境温度范围：-40℃~ +85℃

待机电流：200uA

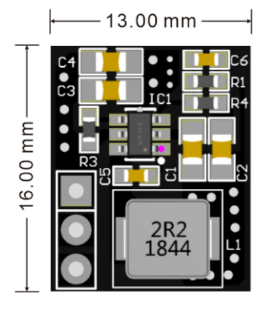

产品尺寸

应用说明

应用实例
