快速配置小型园区：

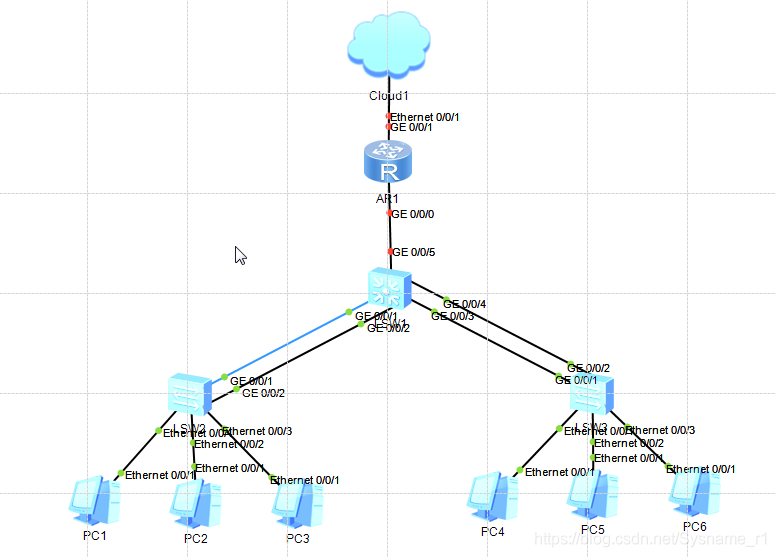

S2700&S3700通常部署在网络的接入层，S5700&S6700通常部署在网络的核心，出口路由器一般选用AR系列路由器。
Eth-Trunk组网保证可靠性。
VLAN中，部门间的业务在CORE上通过VLANIF三层互通。
为DHCP Server，为园区用户分配IP地址。
DHCP Snooping功能，防止内网用户私接小路由器分配IP地址；同时配置IPSG功能，防止内网用户私自更改IP地址。

数据规划

在配置之前，需按照下面的表格准备好数据。以下数据将在本文后续章节使用。

操作	准备项	数据	说明
配置管理IP和Telnet	管理IP地址	10.10.1.1/24	管理IP用于登录交换机。
配置管理IP和Telnet	管理VLAN	VLAN 5	框式交换机管理口是Ethernet0/0/0。盒式交换机管理口是MEth0/0/1。对于没有管理口的交换机建议使用VLANIF接口进行带内管理。
配置接口和VLAN	Eth-Trunk 类型	静态LACP	Eth-Trunk链路有手工负载分担和静态LACP两种工作模式。
	端口类型	连接交换机的端口建议设置为trunk，连接PC的端口设置为access。	trunk 类型端口一般用于连接交换机。 access 类型端口一般用于连接PC。 hybrid类型端口是通用端口，既可以用来连接交换机，也可用来连接PC。
	VLAN ID	ACC1：VLAN 10 ACC2：VLAN 20 CORE： VLAN 100 、10、20	交换机有缺省VLAN1。为二层隔离部门A和部门B，将部门Ａ划分到VLAN 10中，部门B划分到VLAN 20中。 CORE通过VLANIF100连接出口路由器。
配置DHCP
