SolidWorks Tips碎碎念

1. 自动捕捉开启时，若想要暂时不捕捉，按【ctrl】键
2. 黑色线被约束，蓝色线未约束（成图应避免）
3. 双击滚轮Zoom全局
4. Z缩小，【Z+ctrl】 放大，【ctrl+滚轮】 移动
5. Instant 3D，或双击零件，显示尺寸后双击直接修改3D尺寸，修改后点红绿灯重建模型
6. 同时选中两个零件可进行约束
7. 使两圆圆心水平对齐，同时选中圆心>右键>使对齐
8. 测量两圆圆周之间的距离>同时按shift
9. 创建抽壳的剖面视图，先选择视图，拖动控标中心箭头显示剖面视图，可保存
10. 左侧退回栏，鼠标变手型拖动穿越时空隧道！
11. 选派材料
12. 转换实体引用（成草图）>等距实体很美妙，省下很多工作量
13. 装配体原点与主零件原点重合：插入零件直接enter
14. 装配模式显示窗格>隐藏零件、隐藏线可见……  显示模式NB
15. 3D编辑模式不好定位，用空间线段！
16. 生成3D零件时记得不要合并结果，这样方便删！

1. 拉伸曲面：绘制拉伸图形>插入>曲面>拉伸曲面
2. 在曲面上投影：先绘制要投影的图形草图，选中>插入>曲线>分割线>投影

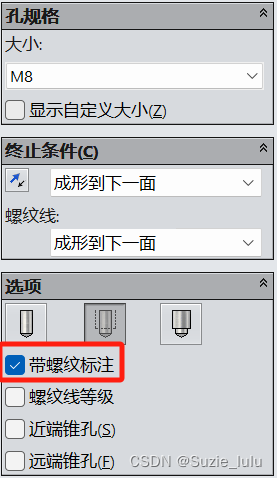

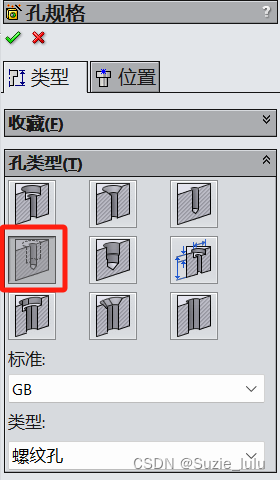

3. 螺纹孔：【特征>异形孔向导】，务必选虚线的这种，才有螺纹！

17. 在同一平面选择阵列螺纹孔进行打孔，需要在位置处选点，切回类型，再切回位置选点。

18.工程图纸，用三视图插入，调整主视图位置的视图即可。

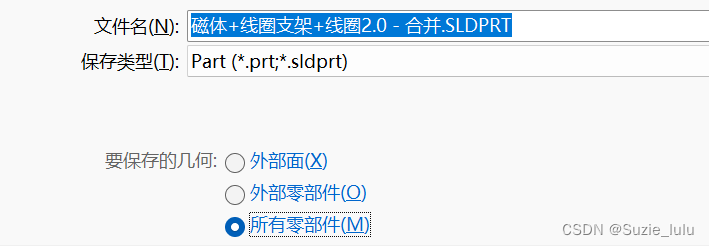

19.把装配体合成零件，另存为：
