ACL配置

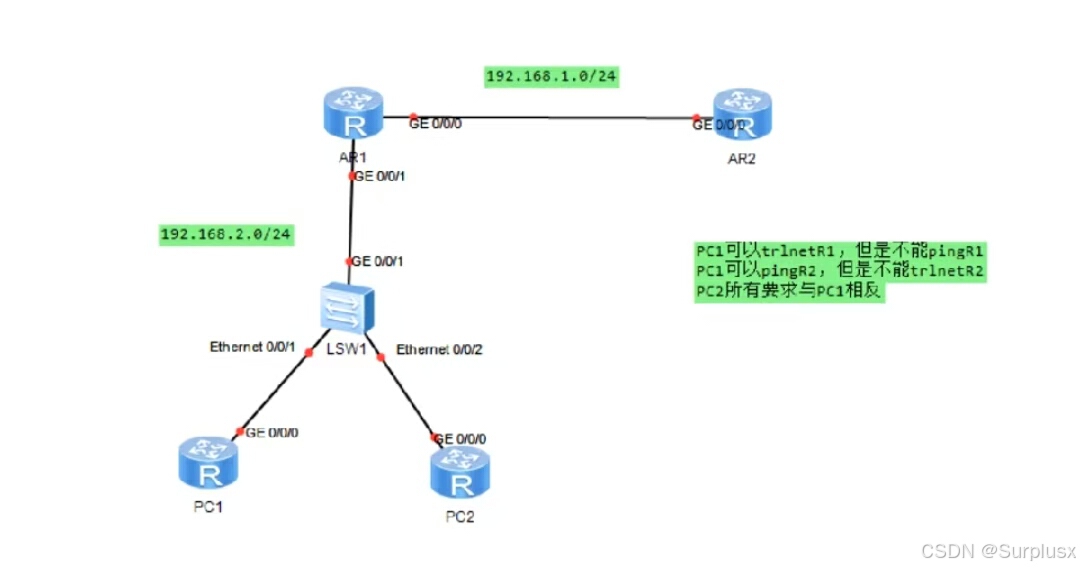

实验要求：

1.PC1可以telnet R1,不可以ping R1

2.PC1可以ping R2,不可以telnet R2

3.PC2所以要求与PC1相反，则

PC2不可以telnet R1,可以ping R1

PC2不可以ping R2,可以telnet R2

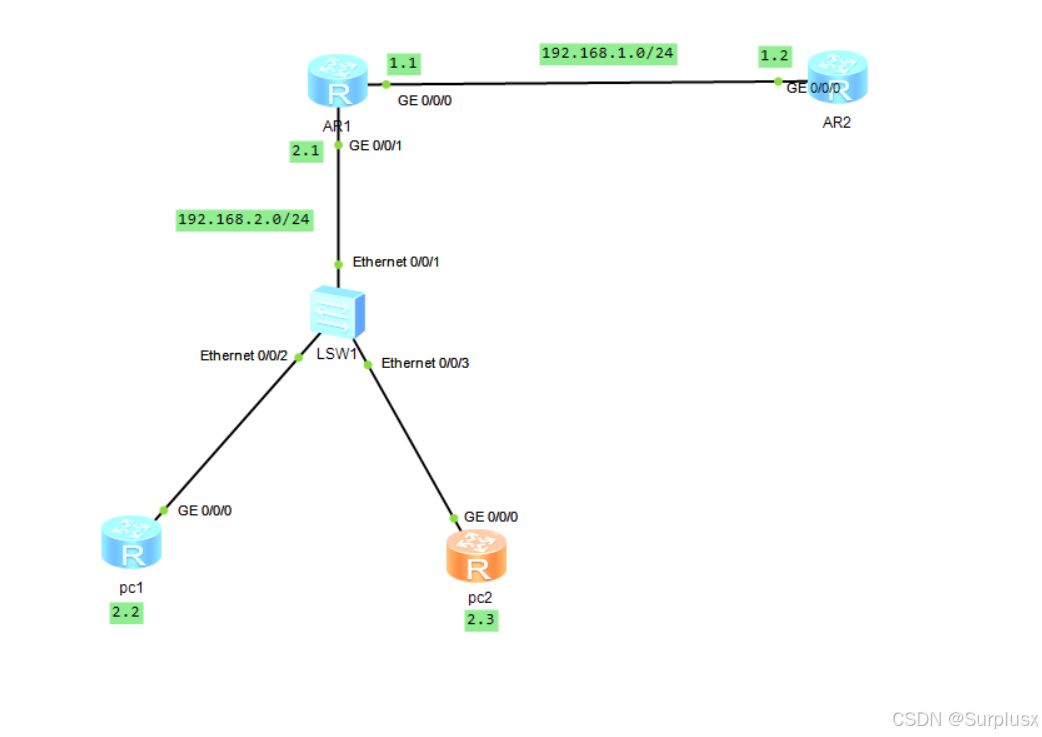

实验结果拓扑图：

实验注意事项：

1.华为模拟器eNSP不允许PC端使用telnet功能，所以用路由器充当PC端时需要配置静态路由来实现全网通

2.PC1不能ping R1时应写ACL PC1不能ping R1的两个接口，同理PC2不能telnet R1时应写ACL PC2不能telnet R1的两个接口

3.ACL 2000到2999为标准ACL，ACL 3000到3999为扩展ACL，在实验中应使用扩展ACL

4.标准ACL----仅关注数据包中的源IP地址

扩展ACL----关注数据包中的源IP 目标IP 协议号/目标端口

实验步骤：

1.在假PC端上填写静态路由，实现全网通

2.配置ACL

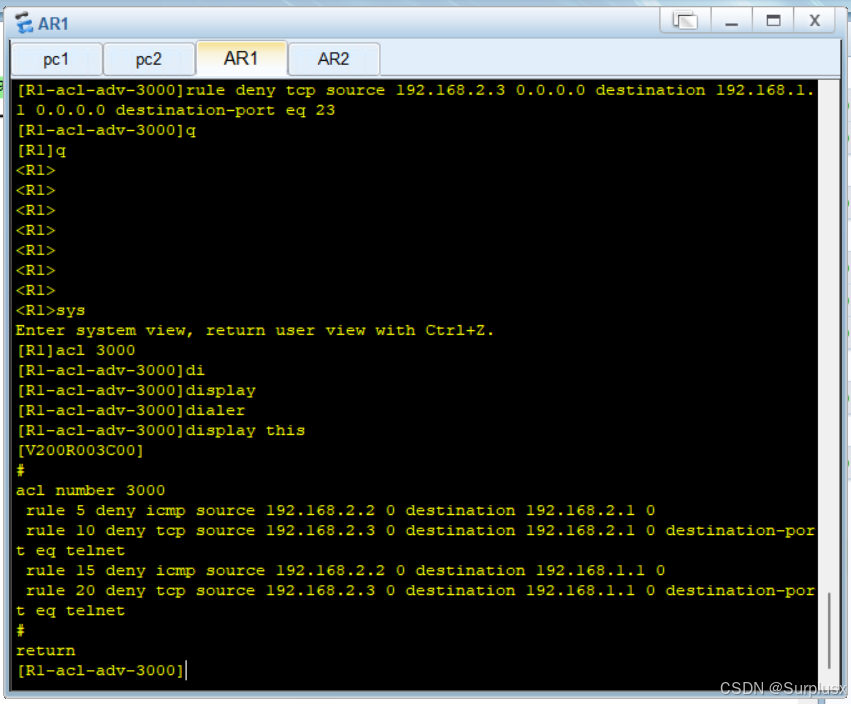

R1配置图：

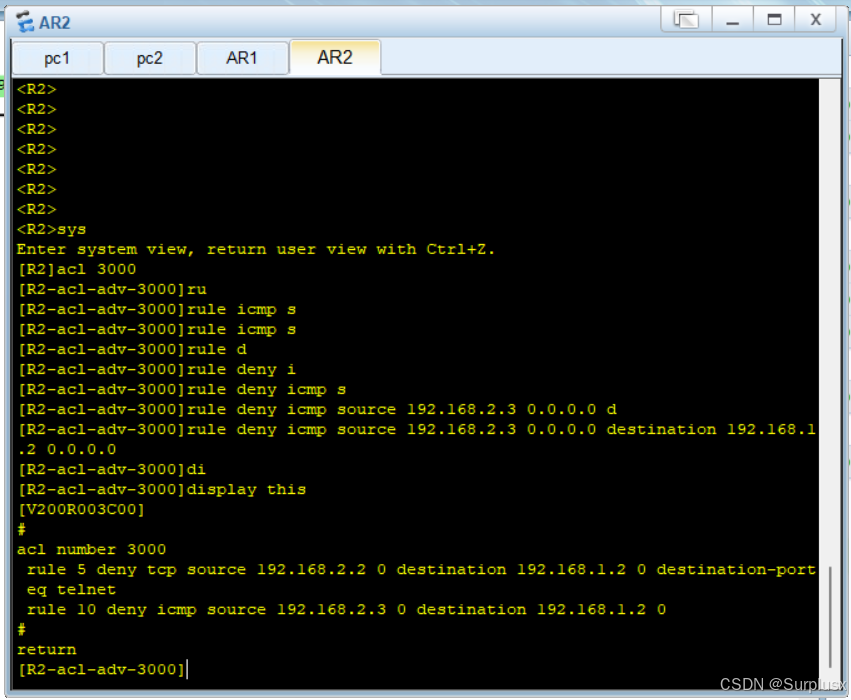

R2配置图：

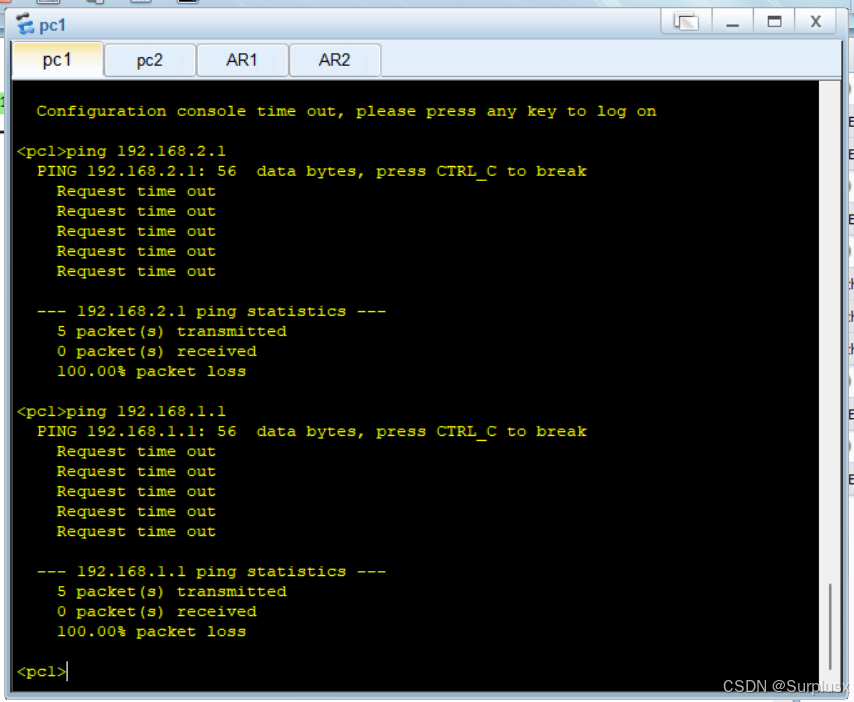

PC1不能ping R1,如图：

PC1能telnet R1,如图：

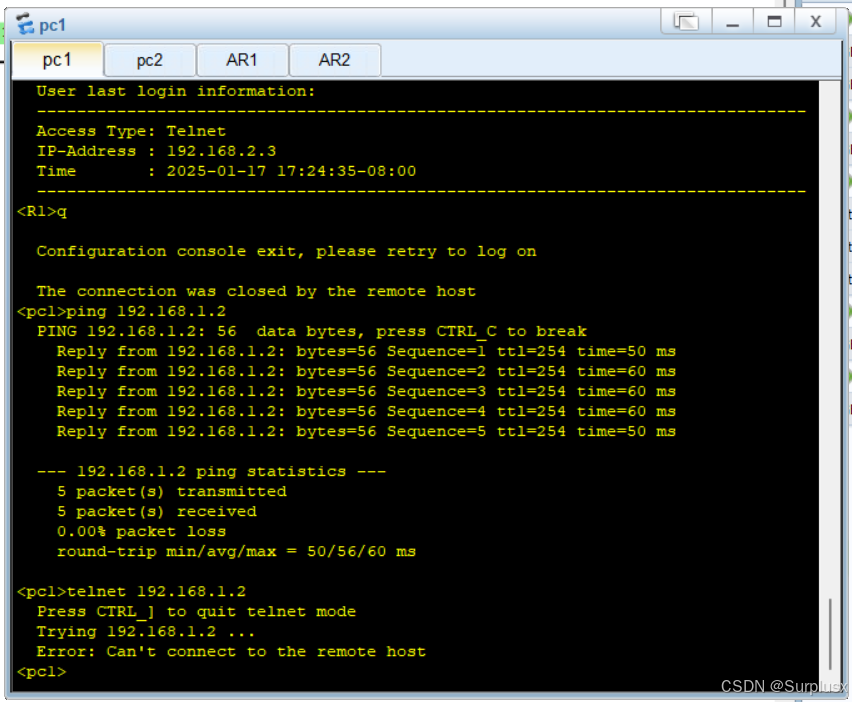

PC1能ping R2,但不能telnet R2,如图：

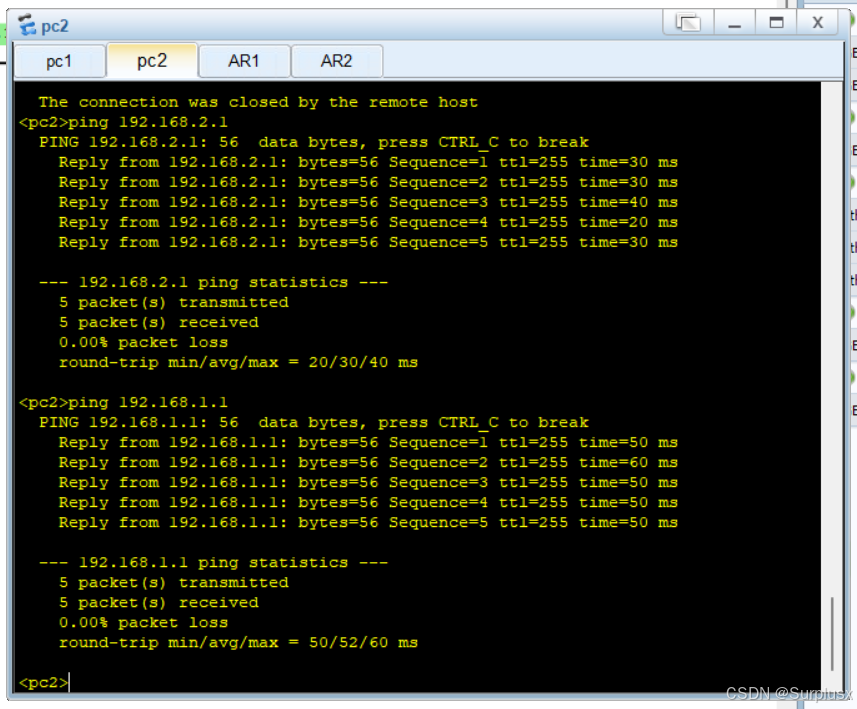

PC2能ping R1,如图：

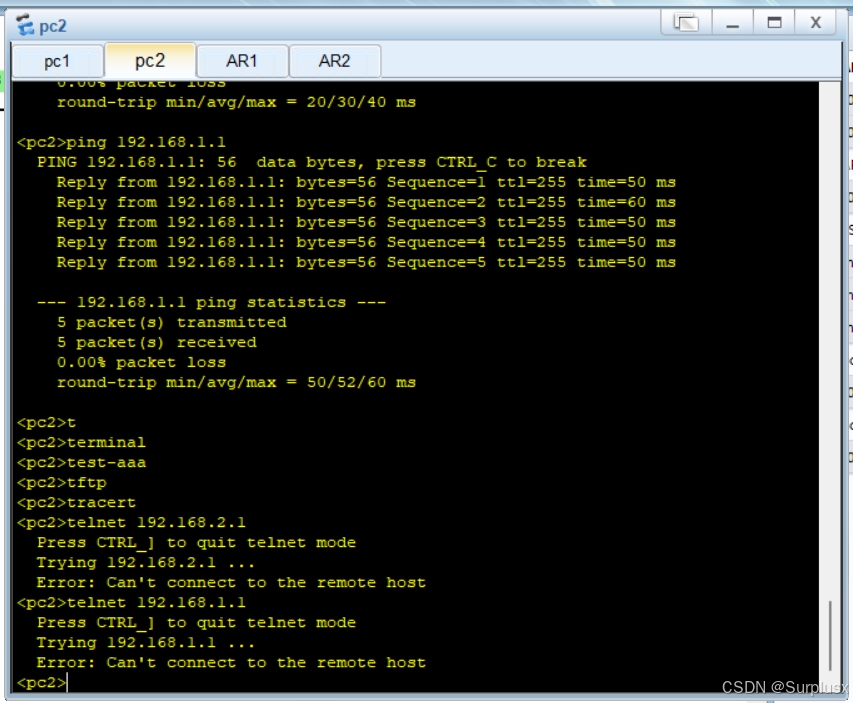

PC2不能telnet R1,如图：

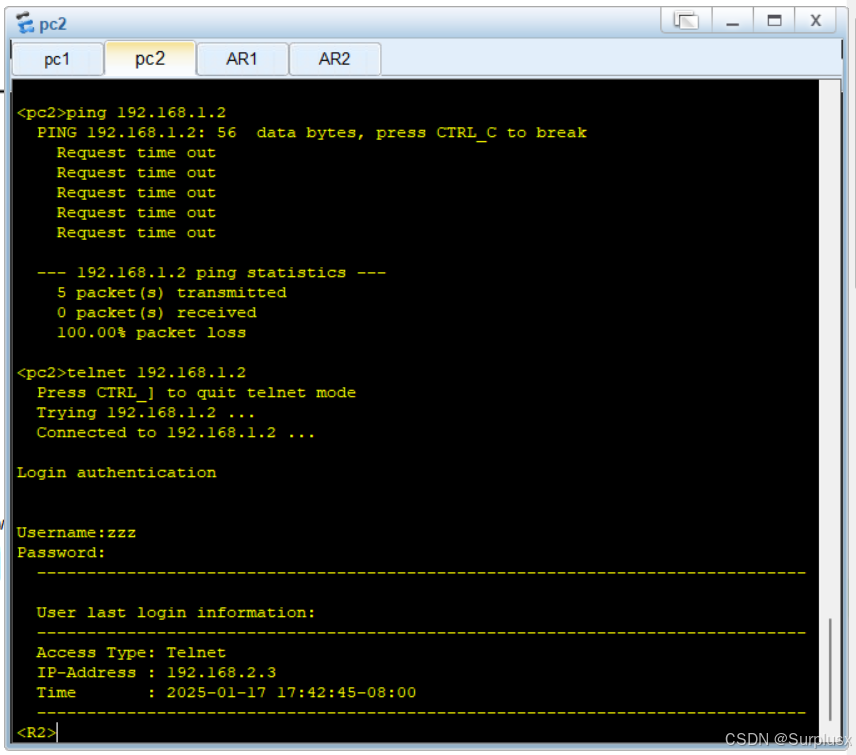

PC2不能ping R2,但能telnet R2,如图：

实验到此结束。
