运用DHCP基于vid不同对PC端进行IP获取

要求：

1.所以网段基于192.168.1.0/24进行合理划分

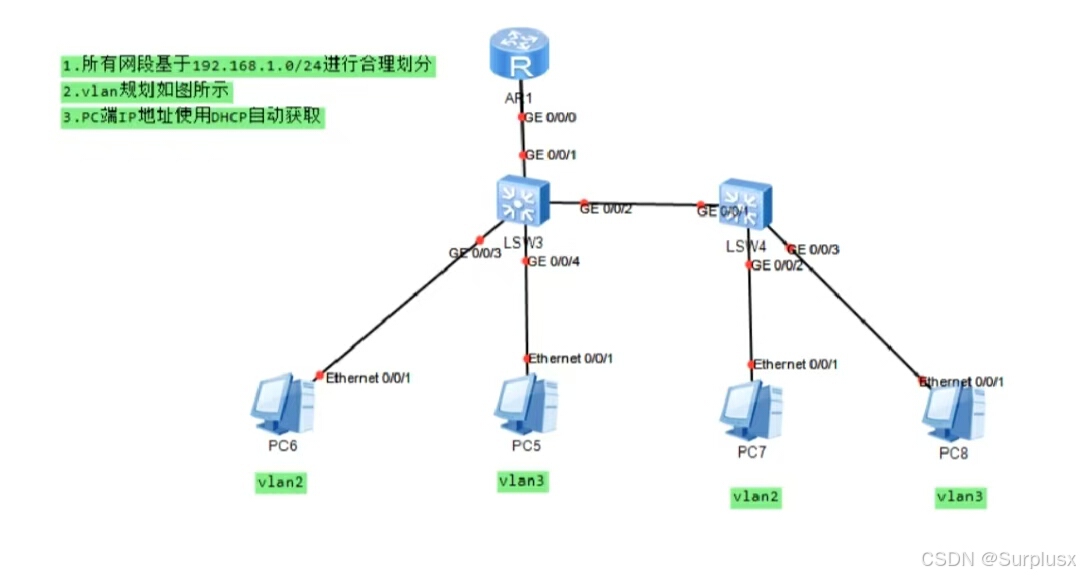

2.vlan规划如图所示

3.PC端IP地址使用DHCP自动获取

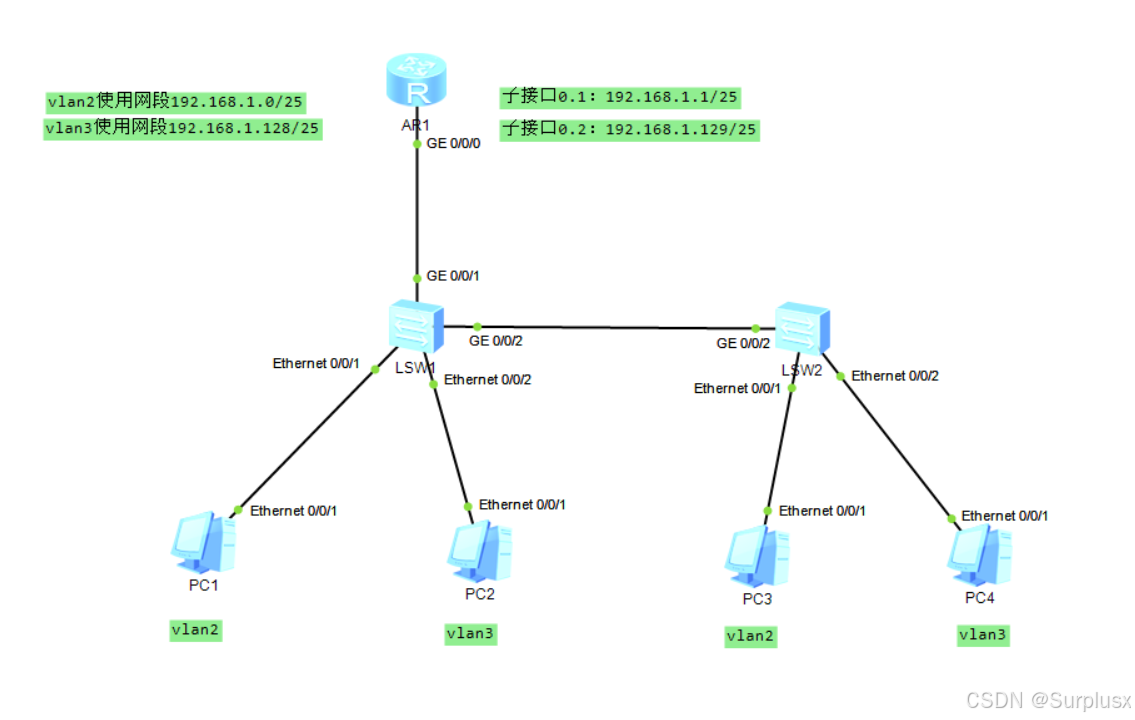

实验结果拓扑图：

注意事项：先对二层的交换机进行配置，再对路由器进行配置

实验步骤：

1.在两台交换机创建vlan2和vlan3对PC端进行合理划分

2.交换机和交换机（路由器）之间的链路设置成trunk链路，允许经过vlan2和vlan3的802.1Q帧

3.路由器开启子接口0.1和0.2，并开启子接口广播和ARP功能

4.路由器设置两个IP地址池并由子接口0.1和0.2对vlan2和vlan3的PC端分别分发IP地址

5.PC端运用DHCP自动获取地址

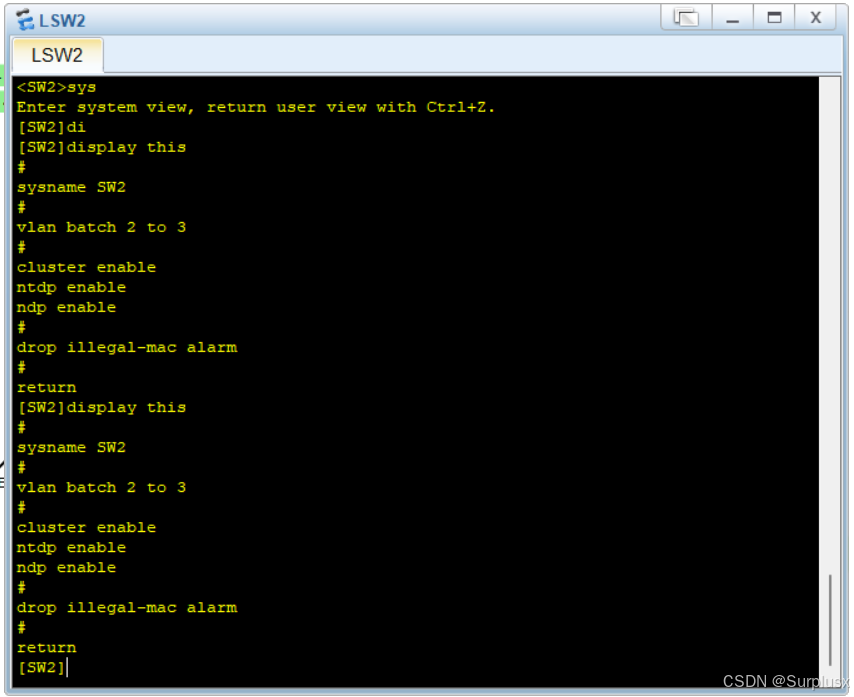

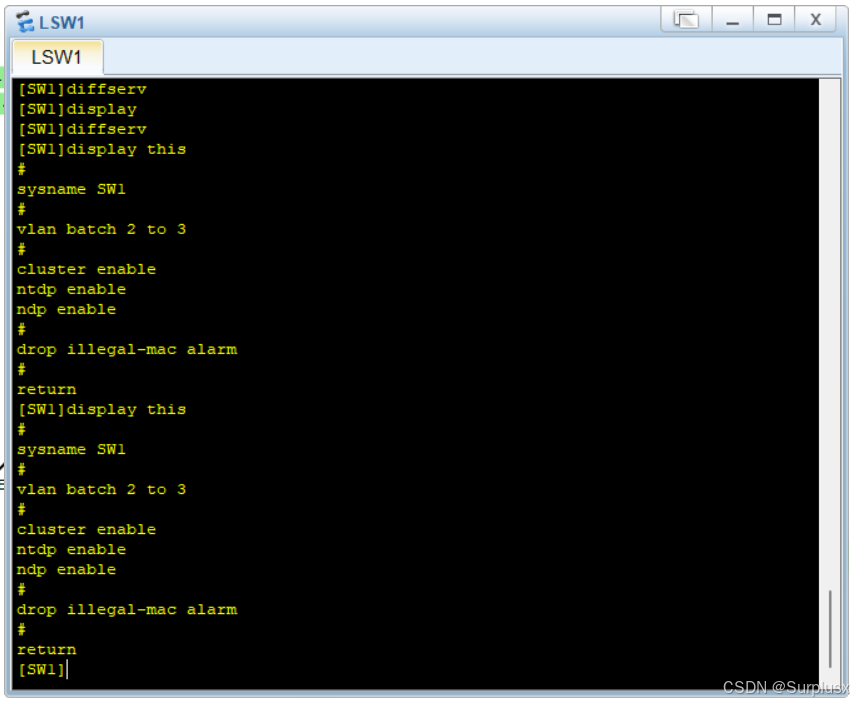

交换机配置图：

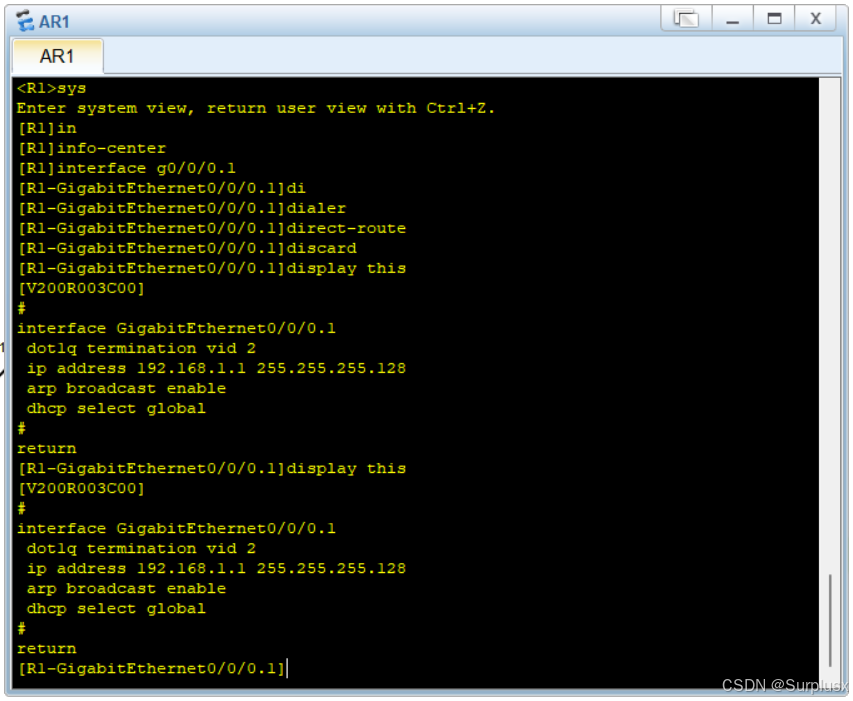

路由器子接口0.1配置图：

路由器子接口0.2配置图：

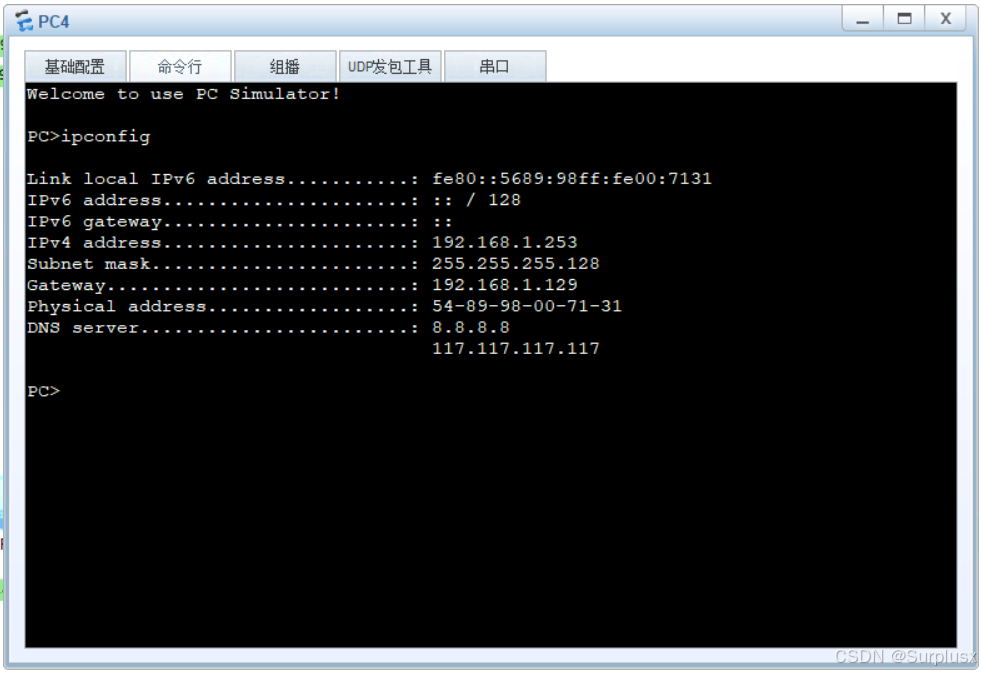

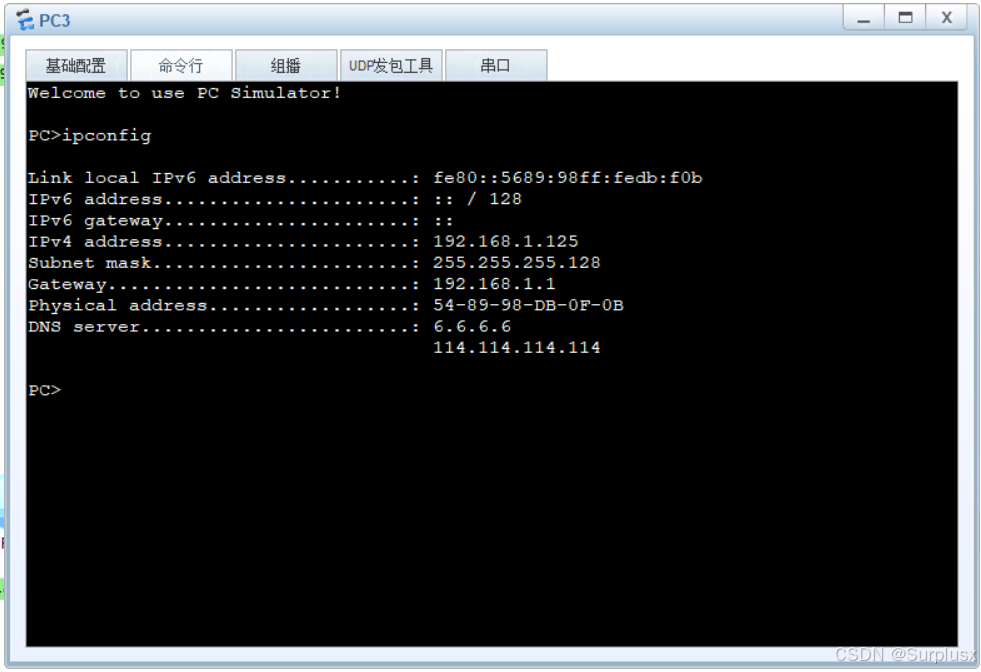

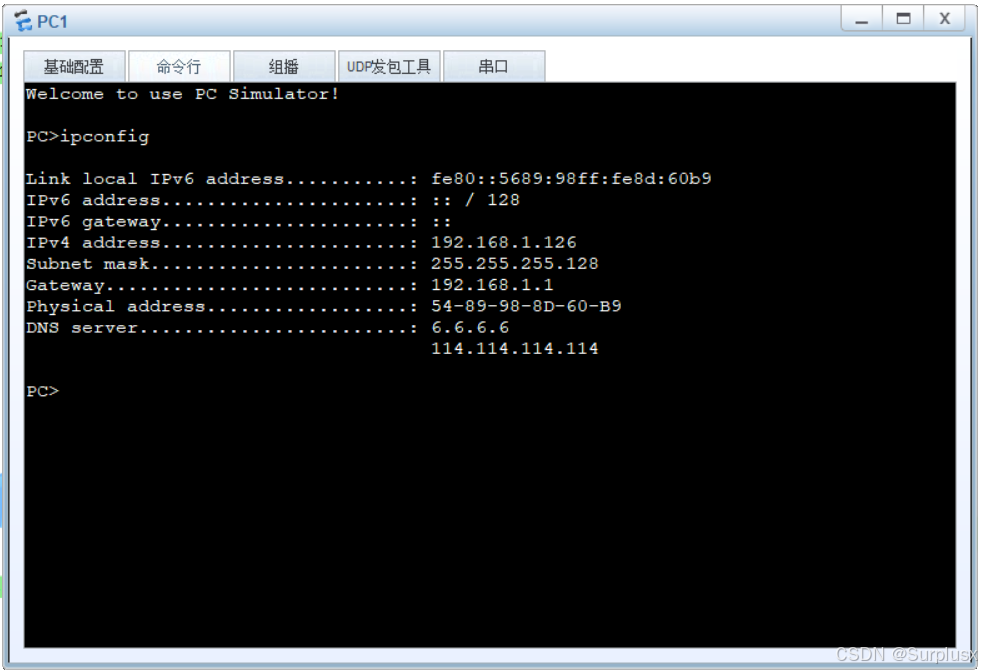

实验结果：各PC端经过DHCP获取到相应的IP地址
