Arduino基础(三)——基础实验

本文介绍了Arduino的基础实验,包括串口通讯实验中发送和接收数据,以及使用analogWrite()创建的点灯和呼吸灯效果。通过实践理解数字IO和PWM的应用。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

目录:

1,语言基础:Arduino基础(一)——语言基础_SumubeiFZ的博客-优快云博客
2,串口通讯:Arduino基础(二)——串口通讯_SumubeiFZ的博客-优快云博客
3,基础实验操作:Arduino基础(三)——基础实验_SumubeiFZ的博客-优快云博客
4,中断:Arduino基础(四)——中断_SumubeiFZ的博客-优快云博客

一、串口通讯实验:

代码如下:

int incomedate = 0;   //定义变量
void setup() {

  Serial.begin(9600); //设置串口波特率9600

  Serial.println(78, BIN);// "1001110"
  Serial.println(78, OCT);// "116"
  Serial.println(78, DEC);// "78"
  Serial.println(78, HEX);// "4E"
  Serial.println(1.23456, 0);// "1"
  Serial.println(1.23456, 2);// "1.23"
  Serial.println(1.23456, 4);// "1.2346"
  Serial.println('N');// "N"
  Serial.println("Hello world.");// "Hello world."
}

void loop() {

  if (Serial.available() > 0)//串口接收到数据
  {
    incomedate = Serial.read();//获取串口接收到的数据
    if (incomedate == 'H')
    {
      Serial.println("Good Job!");
    }
  }

  delay(1000);
}

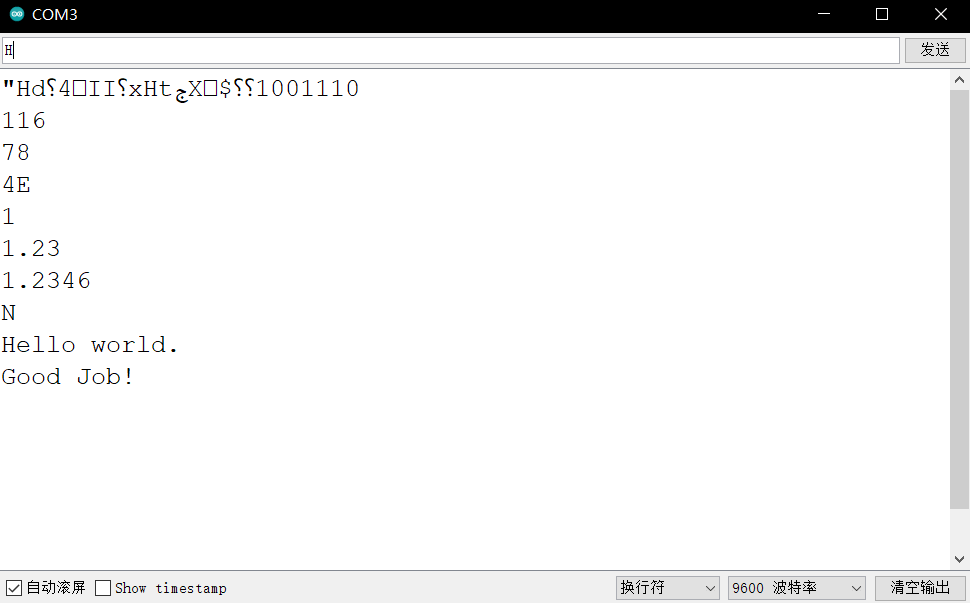

上传并输入H,结果如图:

二、点灯实验:

代码如下:

    int led = 2;//设置灯的引脚(一般arduino自带灯的引脚为13,这里我的为2引脚)

// 在板子启动或者复位重启后, setup部分的程序只会运行一次
void setup(){
  // 将“led”引脚设置为输出状态
  pinMode(led, OUTPUT);
}

// setup部分程序运行完后,loop部分的程序会不断重复运行
void loop()
{
  digitalWrite(led, HIGH);   // 点亮LED
  delay(1000);           // 等待一秒钟
  digitalWrite(led, LOW);   // 通过将引脚电平拉低,关闭LED
  delay(1000);           // 等待一秒钟
}

现象:灯每隔一秒闪一下。

三、呼吸灯实验

原理:用analogWrite() 函数输出PWM波,制作一个带呼吸效果的LED灯。

analogWrite()
(1)作用:实现对引脚设置PWM的要求。可以被用来控制LED等,电机转动,舵机等。使用此函数后,引脚会产生稳定的方波,直到下一次对引脚做其他操作。
(2)形式:
analogWrite(pin,value)
(3)参数:
pin:写入的引脚;
value:占空比,在0~255之间。(0时候为关,即LOW;255为开,即HIGH)
(4)返回值:none

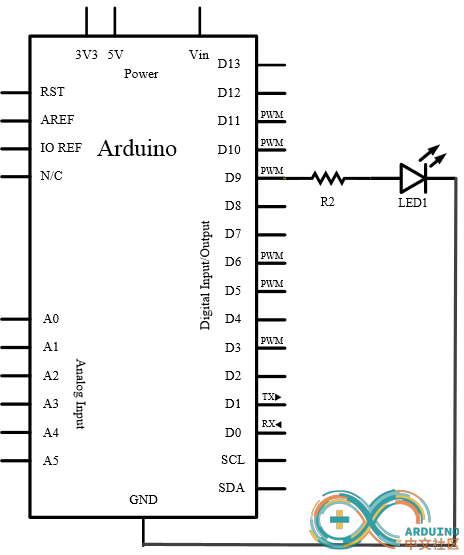

实验原理:

代码如下:使用analogWrite()不需要再用pinMode()设置引脚为输出
(1)第一种写法

int ledPin = 9;    // LED连接在9号引脚上
void setup()  {
  // Setup部分不进行任何处理
}

void loop()  {
  // 从暗到亮,以每次加5的形式逐渐亮起来
  for(int fadeValue = 0 ; fadeValue <= 255; fadeValue +=5) {
    // 输出PWM
    analogWrite(ledPin, fadeValue);
    // 等待30ms,以便观察到渐变效果
    delay(30);
  }

  // 从亮到暗,以每次减5的形式逐渐暗下来
  for(int fadeValue = 255 ; fadeValue >= 0; fadeValue -=5) {
    // 输出PWM
    analogWrite(ledPin, fadeValue);
    // 等待30ms,以便观察到渐变效果
    delay(30);
  }
}

(2)第二种写法

int led = 9;           // LED灯连接在9号引脚
int brightness = 0;     // LED灯亮度
int fadeAmount = 5;   // 亮度渐变值

void setup() {
  pinMode(led, OUTPUT);
}

void loop() {
  analogWrite(led, brightness);
  brightness = brightness + fadeAmount;
  if (brightness == 0 || brightness == 255) {
    fadeAmount = -fadeAmount ;
  }
  delay(30);
}

现象:可观察到灯的亮度不断变化。
