Qt布局管理器

于 2025-02-11 21:33:53 发布
阅读量1k 收藏 23
点赞数 24
分类专栏： Qt 文章标签： qt 开发语言
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Suinnn/article/details/145580257
版权

文章目录

1. QVBoxLayout

QVBoxLayout表示垂直布局管理器

1.1 常用属性

属性类型读写性说明取值范围
layoutLeftMarginint读写布局的左侧边距，即布局与父容器左侧边缘之间的距离。通过设置该属性，可以控制布局在父容器中左侧的留白大小。非负整数，单位为像素。值为 0 表示没有边距。
layoutRightMarginint读写布局的右侧边距，即布局与父容器右侧边缘之间的距离。用于控制布局在父容器中右侧的留白大小。非负整数，单位为像素。值为 0 表示没有边距。
layoutTopMarginint读写布局的上方边距，即布局与父容器上侧边缘之间的距离。可调整布局在父容器中上方的留白大小。非负整数，单位为像素。值为 0 表示没有边距。
layoutBottomMarginint读写布局的下方边距，即布局与父容器下侧边缘之间的距离。用于设置布局在父容器中下方的留白大小。非负整数，单位为像素。值为 0 表示没有边距。
layoutSpacingint读写布局中相邻元素之间的间距，即垂直排列的子控件之间的垂直距离。能调整子控件之间的疏密程度。非负整数，单位为像素。值为 0 表示子控件紧密排列。

1.2 例子1，使用代码创建

创建5个按钮，widget.cpp如下

Widget::Widget(QWidget* parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
    QPushButton* bt1 = new QPushButton("One");
    QPushButton* bt2 = new QPushButton("Two");
    QPushButton* bt3 = new QPushButton("Three");
    QPushButton* bt4 = new QPushButton("Four");
    QPushButton* bt5 = new QPushButton("Five");
    // 创建布局管理器，并将按钮添加进去，如果这里指定了parent为this，就不需要后面的setlayout了
    QVBoxLayout* layout = new QVBoxLayout();
    layout->addWidget(bt1);
    layout->addWidget(bt2);
    layout->addWidget(bt3);
    layout->addWidget(bt4);
    layout->addWidget(bt5);
    this->setLayout(layout); // 将一个布局管理器（QLayout 或其派生类的对象）关联到一个 QWidget 上
}

拖动窗口，按钮的位置和大小也会跟着变化

image-20250211143956199

1.3 例子2，使用Qt Designer

先拖入两个Vertical Layout，之后向里面拖入几个控件

image-20250211153121608

运行程序，发现拖动外部的窗口里面的两个Layout不会跟着变化

image-20250211153232075

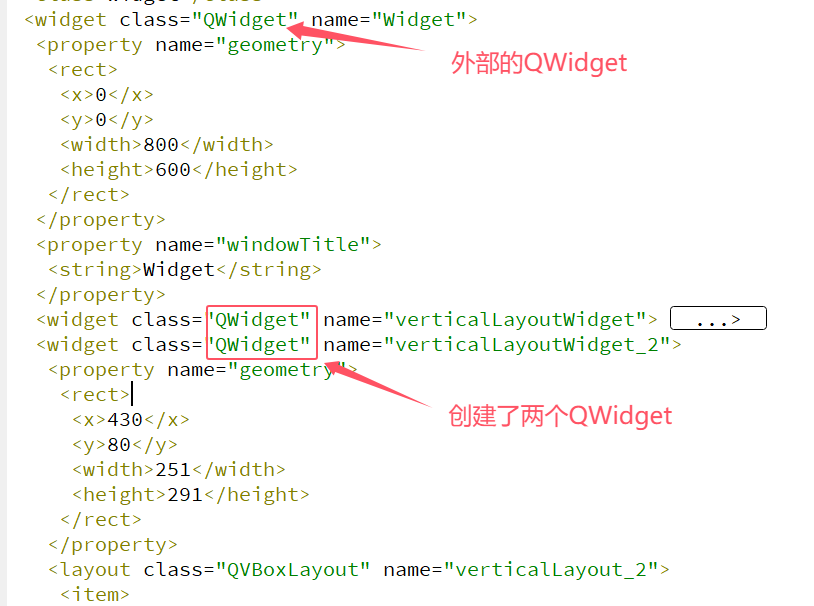

事实上，一个widget只能设置一个layout布局，观察widget.ui可以发现这两个layout创建了两个QWidget，所以这两个layout不会跟着外部窗口的变化而变化

image-20250211153409583

2. QHBoxLayout

QHBoxLayout表示水平布局，属性与QVBoxLayout类似

2.1 例子1，基础使用

创建3个按钮，widget.cpp如下

Widget::Widget(QWidget *parent)
    : QWidget(parent)
      , ui(new Ui::Widget)
{
    ui->setupUi(this);
    QPushButton* bt1 = new QPushButton("One");
    QPushButton* bt2 = new QPushButton("Two");
    QPushButton* bt3 = new QPushButton("Three");
    // 创建布局管理器，并将按钮添加进去
    QHBoxLayout* layout = new QHBoxLayout(this);
    layout->addWidget(bt1);
    layout->addWidget(bt2);
    layout->addWidget(bt3);
}

运行结果如下

image-20250211155656987

2.2 例子2，嵌套使用

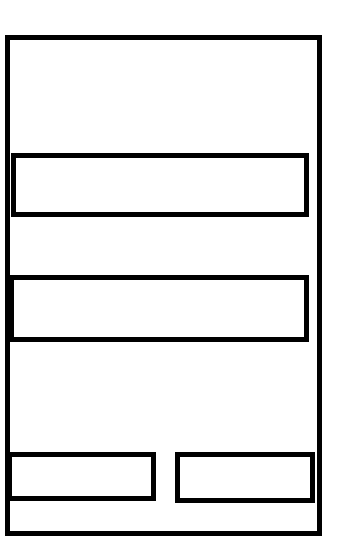

如果我们想实现如下的样式，需要嵌套使用这两种布局
image-20250211160259312

widget.cpp如下

Widget::Widget(QWidget *parent)
    : QWidget(parent)
      , ui(new Ui::Widget)
{
    ui->setupUi(this);
    QLineEdit* edit1 = new QLineEdit();
    QLineEdit* edit2 = new QLineEdit();
    QPushButton* bt1 = new QPushButton("One");
    QPushButton* bt2 = new QPushButton("Two");
    // 垂直布局管理器
    QVBoxLayout* v_layout = new QVBoxLayout(this);
    v_layout->addWidget(edit1);
    v_layout->addWidget(edit2);
    // 水平布局管理器
    QHBoxLayout* h_layout = new QHBoxLayout();
    h_layout->addWidget(bt1);
    h_layout->addWidget(bt2);
    // 将水平布局管理器添加到垂直布局管理器里
    v_layout->addLayout(h_layout);
}

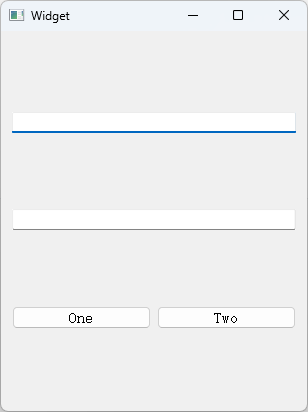

运行结果如下
image-20250211160756791

3. QGridLayout

使用QGridLayout来模拟网格布局的效果。可以达到m*n这种的网格效果

3.1 常用属性

属性类型读写性说明取值范围
layoutLeftMarginint读写布局的左侧边距，即布局与父容器左侧边缘之间的距离。它决定了网格布局在父容器中左侧预留的空白区域大小。非负整数，单位为像素，值为 0 表示没有左侧边距。
layoutRightMarginint读写布局的右侧边距，即布局与父容器右侧边缘之间的距离。用于控制网格布局在父容器中右侧预留的空白区域大小。非负整数，单位为像素，值为 0 表示没有右侧边距。
layoutTopMarginint读写布局的上方边距，即布局与父容器上侧边缘之间的距离。可调整网格布局在父容器中上方预留的空白区域大小。非负整数，单位为像素，值为 0 表示没有上方边距。
layoutBottomMarginint读写布局的下方边距，即布局与父容器下侧边缘之间的距离。用于设置网格布局在父容器中下方预留的空白区域大小。非负整数，单位为像素，值为 0 表示没有下方边距。
layoutHorizontalSpacingint读写相邻元素之间水平方向的间距，即网格中同一行的相邻列的子控件之间的水平距离。它能控制子控件在水平方向上的疏密程度。非负整数，单位为像素，值为 0 表示水平方向上子控件紧密排列。
layoutVerticalSpacingint读写相邻元素之间垂直方向的间距，即网格中同一列的相邻行的子控件之间的垂直距离。可调整子控件在垂直方向上的疏密程度。非负整数，单位为像素，值为 0 表示垂直方向上子控件紧密排列。
layoutRowStretchQList<int>读写行方向的拉伸系数，它是一个整数列表，列表中的每个元素对应网格布局中一行的拉伸系数。拉伸系数决定了在布局空间发生变化时，每一行如何分配额外的空间。包含非负整数的列表，列表长度应与网格布局的行数一致。系数越大，该行在空间分配时获得的额外空间越多。
layoutColumnStretchQList<int>读写列方向的拉伸系数，是一个整数列表，列表中的每个元素对应网格布局中一列的拉伸系数。用于决定在布局空间变化时，每一列如何分配额外的空间。包含非负整数的列表，列表长度应与网格布局的列数一致。系数越大，该列在空间分配时获得的额外空间越多。

3.2 例子1，基础使用

widget.cpp代码如下

Widget::Widget(QWidget *parent)
    : QWidget(parent)
      , ui(new Ui::Widget)
{
    ui->setupUi(this);
    this->resize(400, 300);
    // 创建按钮
    QPushButton* bt1 = new QPushButton("One");
    QPushButton* bt2 = new QPushButton("Two");
    QPushButton* bt3 = new QPushButton("Three");
    QPushButton* bt4 = new QPushButton("Four");
    // 创建布局管理器
    QGridLayout* layout = new QGridLayout();
    this->setLayout(layout);
    layout->addWidget(bt1, 0, 0);
    layout->addWidget(bt2, 0, 1);
    layout->addWidget(bt3, 1, 0);
    layout->addWidget(bt4, 1, 1);
}

成功创建出网格样式

image-20250211165556741

这里的坐标是一个相对位置，比如我们下面设置一个比较夸张的值，bt4并没有跑到屏幕外面，并不会在bt3和bt4之间腾出来很大的空间

layout->addWidget(bt1, 0, 0);
layout->addWidget(bt2, 1, 0);
layout->addWidget(bt3, 2, 0);
layout->addWidget(bt4, 10, 0);

image-20250211165853687

3.3 例子2，设置列的拉伸因子

Widget::Widget(QWidget *parent)
    : QWidget(parent)
      , ui(new Ui::Widget)
{
    ui->setupUi(this);
    QGridLayout* layout = new QGridLayout();
    this->setLayout(layout);
    QPushButton* bt1 = new QPushButton("One");
    QPushButton* bt2 = new QPushButton("Two");
    QPushButton* bt3 = new QPushButton("Three");
    layout->addWidget(bt1, 0, 0);
    layout->addWidget(bt2, 0, 1);
    layout->addWidget(bt3, 0, 2);
    // 设置拉伸系数, 三个按钮的比例为1:2:3
    layout->setColumnStretch(0, 1);
    layout->setColumnStretch(1, 2);
    layout->setColumnStretch(2, 3);
}

image-20250211191035335

如果某列的拉伸因子为0，表示该列的大小不随着窗口的变化而变化。但如果只有一列，它仍然会随着窗口变化而变化

3.4 例子3，设置行的拉伸因子

搞一个3行2列的表格，widget.cpp代码如下

Widget::Widget(QWidget *parent)
    : QWidget(parent)
      , ui(new Ui::Widget)
{
    ui->setupUi(this);
    QGridLayout* layout = new QGridLayout();
    this->setLayout(layout);
    QPushButton* bt1 = new QPushButton("One");
    QPushButton* bt2 = new QPushButton("Two");
    QPushButton* bt3 = new QPushButton("Three");
    QPushButton* bt4 = new QPushButton("Four");
    QPushButton* bt5 = new QPushButton("Five");
    QPushButton* bt6 = new QPushButton("Six");
    layout->addWidget(bt1, 0, 0);
    layout->addWidget(bt2, 0, 1);
    layout->addWidget(bt3, 1, 0);
    layout->addWidget(bt4, 1, 1);
    layout->addWidget(bt5, 2, 0);
    layout->addWidget(bt6, 2, 1);
    // 设置行元素的宽度比例为1:2:3
    layout->setRowStretch(0, 1);
    layout->setRowStretch(1, 2);
    layout->setRowStretch(2, 3);
}

可以看到，宽度并没有如我们所愿，是1:2:3，而是1:1:1

image-20250211195949227

这是因为QPushButton的默认布局行为中，宽度是固定的，可以通过void QWidget::setSizePolicy(QSizePolicy::Policy horizontal, QSizePolicy::Policy vertical)来设定某一个空间的拉伸策略。下面是QSizePolicy::Policy的一些取值

常量值描述
QSizePolicy::Fixed0QWidget::sizeHint()是唯一可接受的大小，因此部件不能增大或缩小。例如，推送按钮的垂直方向。
QSizePolicy::MinimumGrowFlagsizeHint()是最小值，且足够。部件可以扩展，但没有更大的必要。例如，推送按钮的水平方向。 它不能小于sizeHint()提供的大小。
QSizePolicy::MaximumShrinkFlagsizeHint()是最大值。部件可以无损地缩小，如果其他部件需要空间的话。例如，分隔线。 它不能大于sizeHint()提供的大小。
QSizePolicy::PreferredGrowFlag | ShrinkFlagsizeHint()是最佳大小，但部件可以缩小且仍然有用。部件可以扩展，但没有大于sizeHint()的必要。QWidget的默认策略。
QSizePolicy::ExpandingGrowFlag | ShrinkFlag | ExpandFlagsizeHint()是合理的大小，但部件可以缩小且仍然有用。部件可以利用额外空间，因此应尽可能多地获取空间。例如，水平滑块的水平方向。
QSizePolicy::MinimumExpandingGrowFlag | ExpandFlagsizeHint()是最小值，且足够。部件可以利用额外空间，因此应尽可能多地获取空间。例如，水平滑块的水平方向。
QSizePolicy::IgnoredShrinkFlag | GrowFlag | IgnoreFlag忽略sizeHint()。部件将尽可能多地获取空间。

所以代码改为

Widget::Widget(QWidget* parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
    // 创建布局和按钮
    QGridLayout* layout = new QGridLayout();
    this->setLayout(layout);
    QPushButton* bt1 = new QPushButton("One");
    QPushButton* bt2 = new QPushButton("Two");
    QPushButton* bt3 = new QPushButton("Three");
    QPushButton* bt4 = new QPushButton("Four");
    QPushButton* bt5 = new QPushButton("Five");
    QPushButton* bt6 = new QPushButton("Six");
    // 设置按钮的布局行为
    bt1->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding);
    bt2->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding);
    bt3->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding);
    bt4->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding);
    bt5->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding);
    bt6->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding);
    // 将按钮添加进布局中
    layout->addWidget(bt1, 0, 0);
    layout->addWidget(bt2, 0, 1);
    layout->addWidget(bt3, 1, 0);
    layout->addWidget(bt4, 1, 1);
    layout->addWidget(bt5, 2, 0);
    layout->addWidget(bt6, 2, 1);
    // 设置行元素的宽度比例为1:2:3
    layout->setRowStretch(0, 1);
    layout->setRowStretch(1, 2);
    layout->setRowStretch(2, 3);
}

这样，按钮的宽度就按照1:2:3的比例缩放了

image-20250211200957281

4. QFormLayout

QFormLayout用于实现两列表单的布局

4.1 例子1，简单使用

widget.cpp代码如下

Widget::Widget(QWidget* parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
    this->resize(400, 300);
    // 创建表单布局和他的成员
    QFormLayout* layout = new QFormLayout();
    this->setLayout(layout);
    QLabel*    lable_1 = new QLabel("姓名");
    QLabel*    lable_2 = new QLabel("电话");
    QLabel*    lable_3 = new QLabel("住址");
    QLineEdit* edit_1  = new QLineEdit();
    QLineEdit* edit_2  = new QLineEdit();
    QLineEdit* edit_3  = new QLineEdit();
    // 添加一行
    layout->addRow(lable_1, edit_1);
    layout->addRow(lable_2, edit_2);
    layout->addRow(lable_3, edit_3);
}

运行结果如下

image-20250211205006431

5. QSpacerItem

QSpacerItem用于在控件之间，添加一段空白

5.1 例子1，简单使用

widget.cpp代码如下

Widget::Widget(QWidget* parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
    // 创建布局和按钮
    QHBoxLayout* layout = new QHBoxLayout();
    this->setLayout(layout);
    QPushButton* bt1 = new QPushButton("One");
    QPushButton* bt2 = new QPushButton("Two");
    // 创建一个QSpacerItem
    QSpacerItem* spacer = new QSpacerItem(100, 20);
    // 添加QSpacerItem
    layout->addSpacerItem(spacer);
    layout->addWidget(bt1);
    layout->addSpacerItem(spacer);
    layout->addWidget(bt2);
    layout->addSpacerItem(spacer);
}

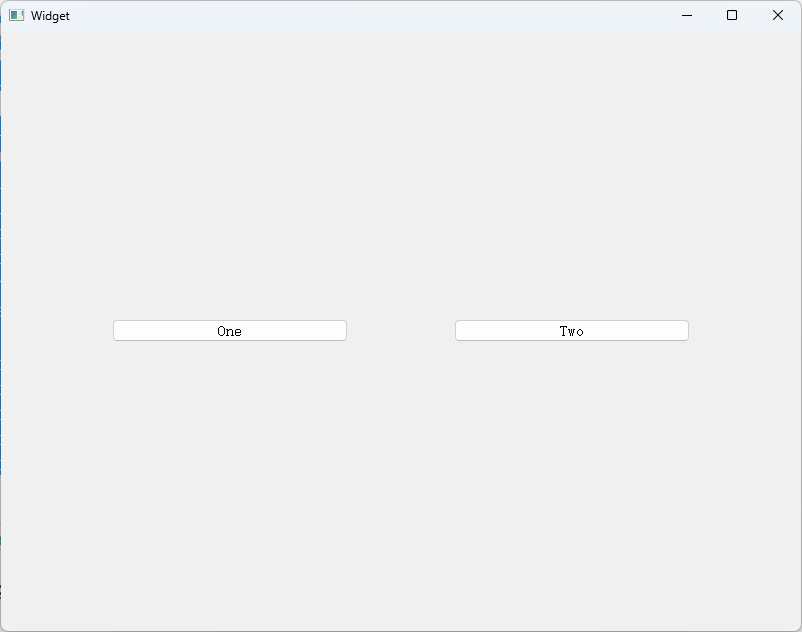

运行结果如下，可以看到，QSpacerItem把两个按钮“撑开“了，就像弹簧一样

image-20250211211539497
