DSP调试中遇到一个奇怪的问题，把程序放到FLASH运行，同时把部分函数拷贝到RAM运行时，出现地址不对齐问题。
有一段代码：

float Ki;

//定义一个数组，存放传过来的浮点数
unsigned int Ki_Addr[2];
Ki = *(float*)Ki_Addr;//按照浮点数格式取数据

其中Ki_Addr[2]是通过上位机发送过来的浮点数，存放在4个字节的数组中。然后把该数据取出来赋值给Ki，在RAM里运行一切正常，但FLASH里运行出现取数据错误和数据丢失问题。
举例：

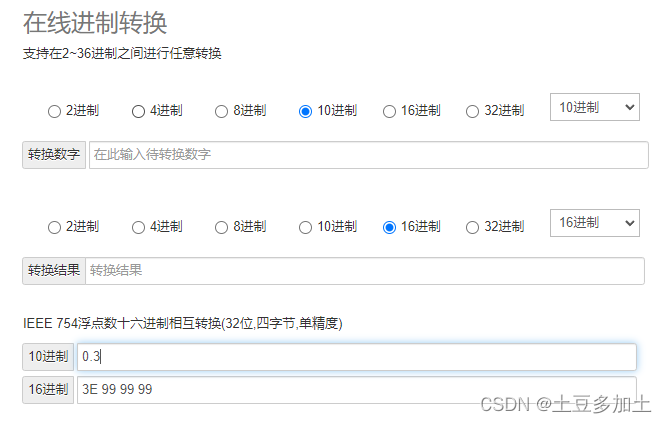

假设上位机传过来的是浮点数0.3，其定点数格式为
Ki_Addr[] = 0X3E999999
(浮点定点数在线转换网址https://lostphp.com/hexconvert/)

在这里插入图片描述

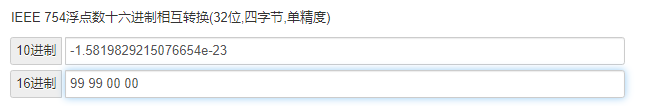

正常来说，Ki可以被强制转换为浮点数0.3，但现在Ki_Addr的值正确，为0x3e999999，但ki取该地址的数据结果为

看到了吧，高2位0x3E变成了低2位0x99，而低2位则直接变成了0，出现地址不对齐和数据丢失。

解决方法

目前原因还未找到，但已经找到解决方案。
只需要把Ki_Addr也拷贝到RAM中即可。
具体步骤参考论坛：
http://bbs.eeworld.com.cn/thread-509979-1-1.html
为防止失效copy了一下

#pragma DATA_SECTION ( symbol , " section name " );

对应的使用例子为：

#pragma DATA_SECTION(bufferB, “my_sect”)
char bufferA[512];
char bufferB[512];

而其中的 my_sect是在对应工程的cmd文件中进行指定的，你可以在cmd文件的

MEMORY
{
RAM1: o = 200h, l = 10h

…
}

中专门指定出一块RAM用来存放你的变量，此段RAM的起始地址直接定成你想要给变量分配的固定地址，再给它自己起个名字RAM1,自己可以定。其中o后为起始地址，l为长度。
而后在
SECTIONS
{
…
my_sect > RAM1
}
中指定my_sect存在RAM1中即可。
这样symbol就可以放在固定的地址了。

操作步骤

实际上我只在28335.cmd的 SECTIONS部分

SECTIONS
{



   /* Allocate program areas: */
   .cinit              : > FLASHB      PAGE = 0
   .pinit              : > FLASHB,     PAGE = 0
   .text               : > FLASHB      PAGE = 0
   codestart           : > BEGIN       PAGE = 0
   ramfuncs            : > FLASHB	   PAGE = 0

   csmpasswds
