一、题目：
在这里插入图片描述
二、配置：

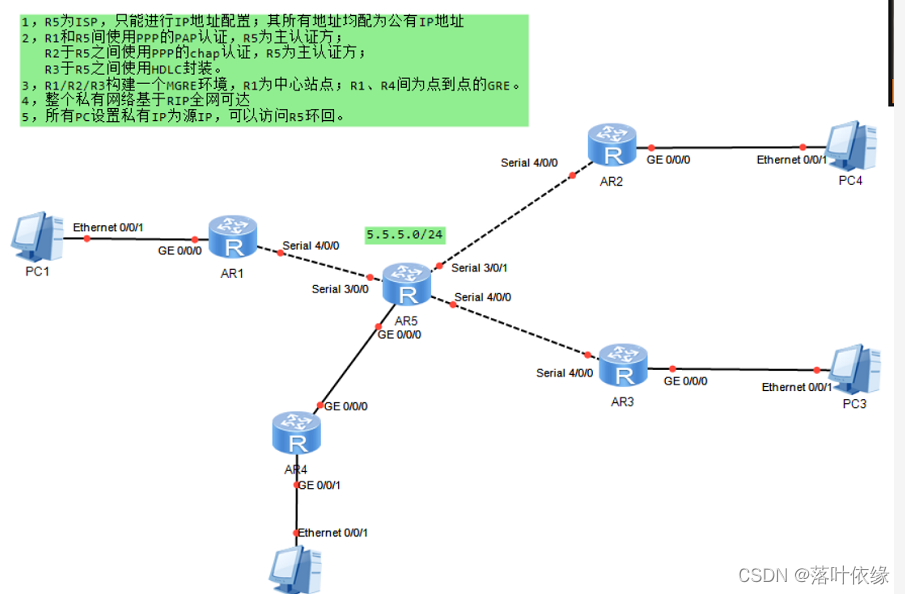

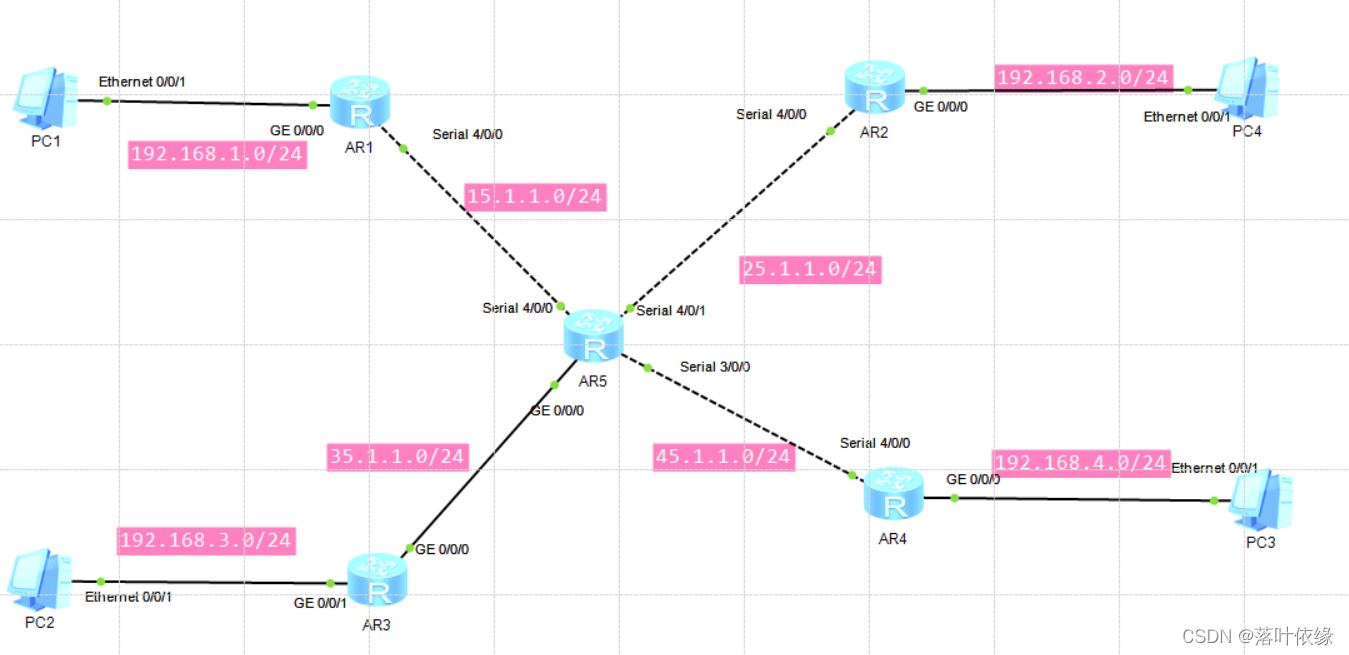

1、拓扑图搭建

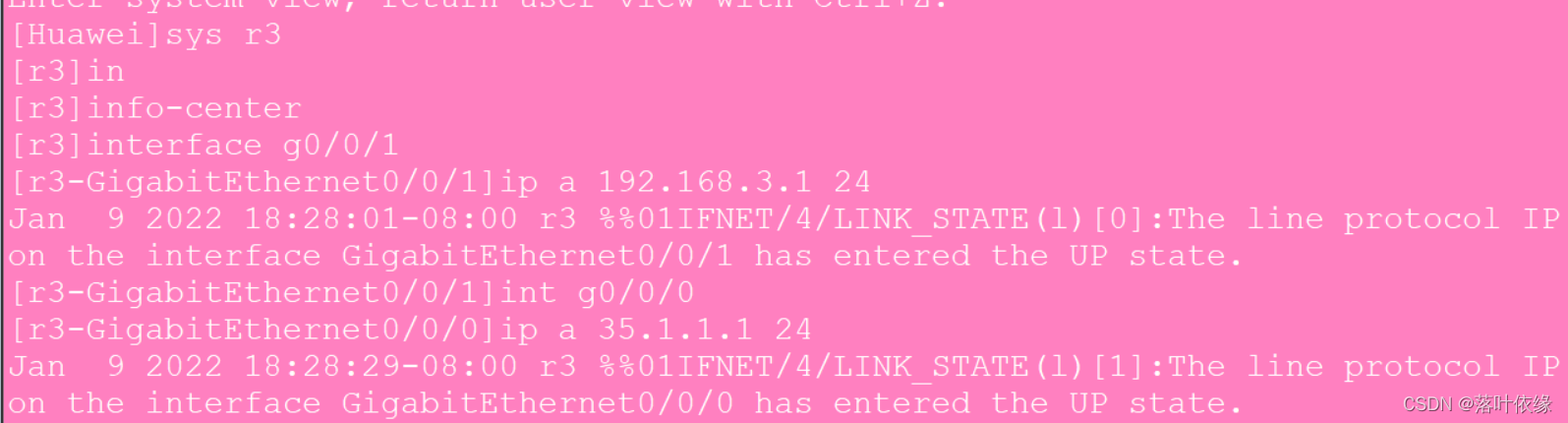

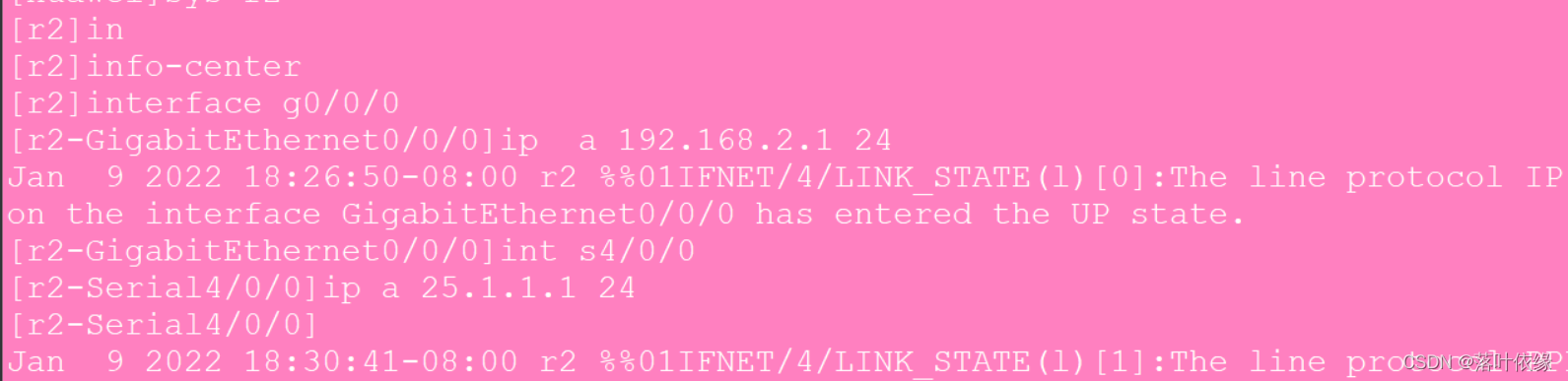

2、IP配置：

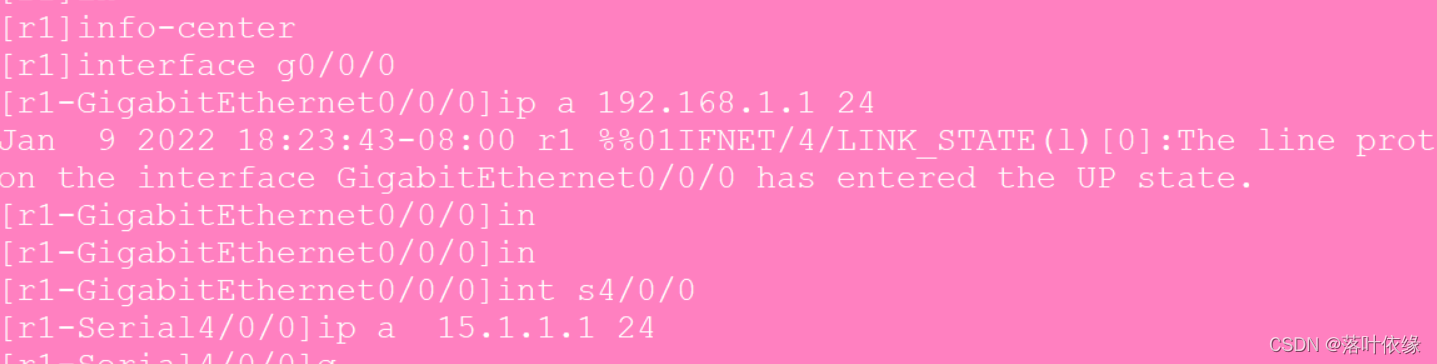

R1 配置如下：

R2配置如下：

R3配置如下：

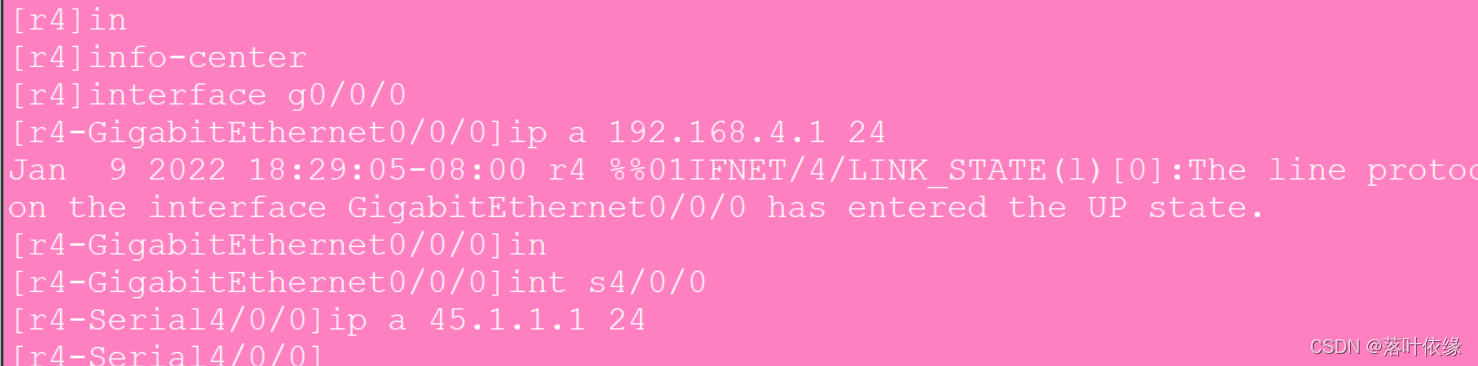

R4 配置如下：

R5配置如下：

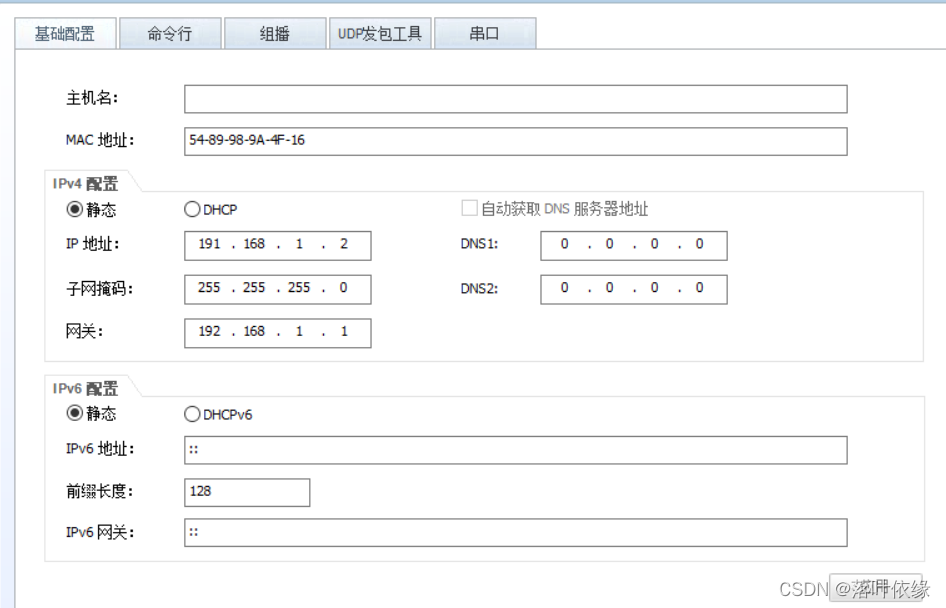

PC1配置：

PC2配置：

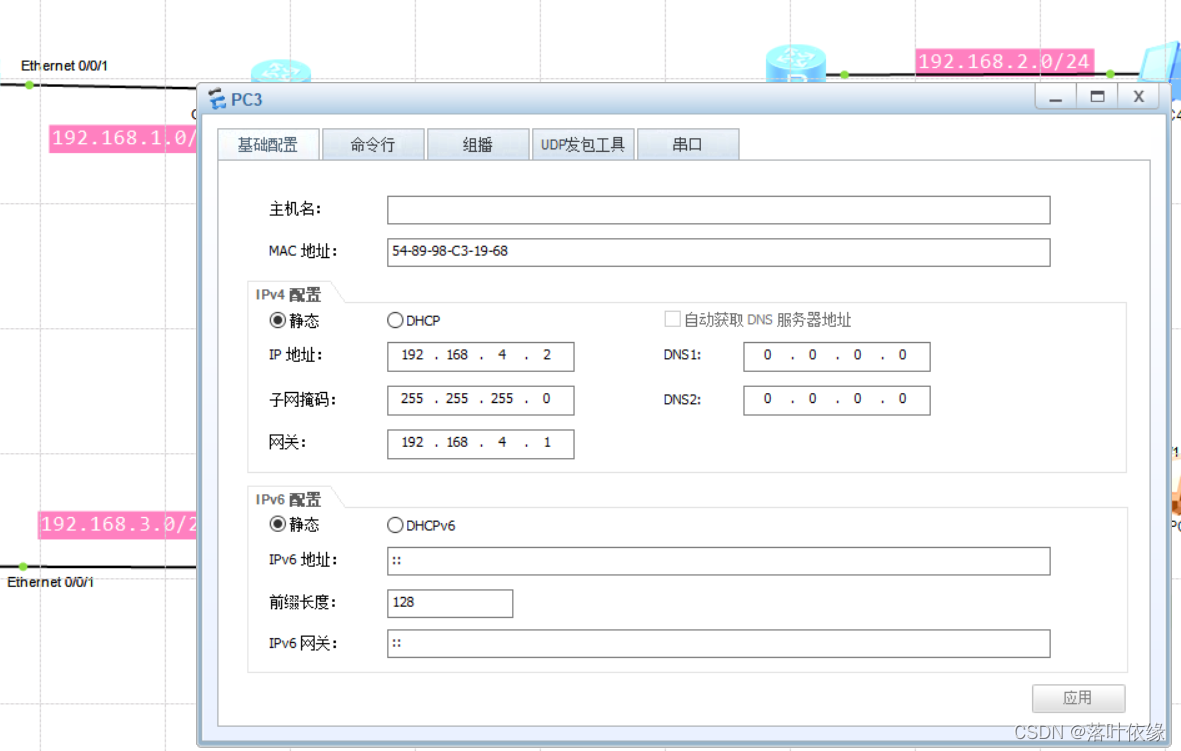

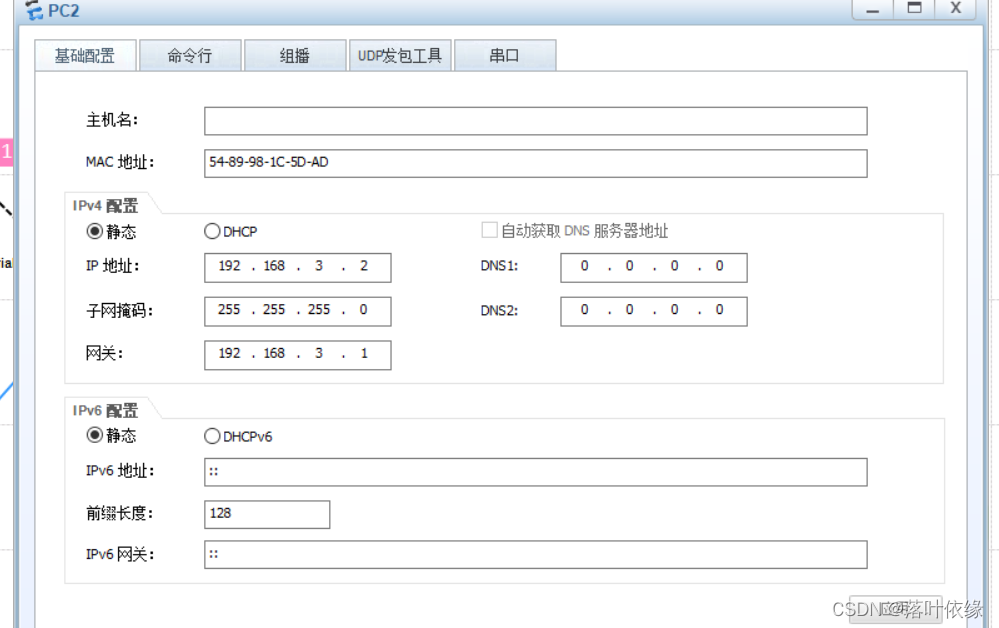

PC3：

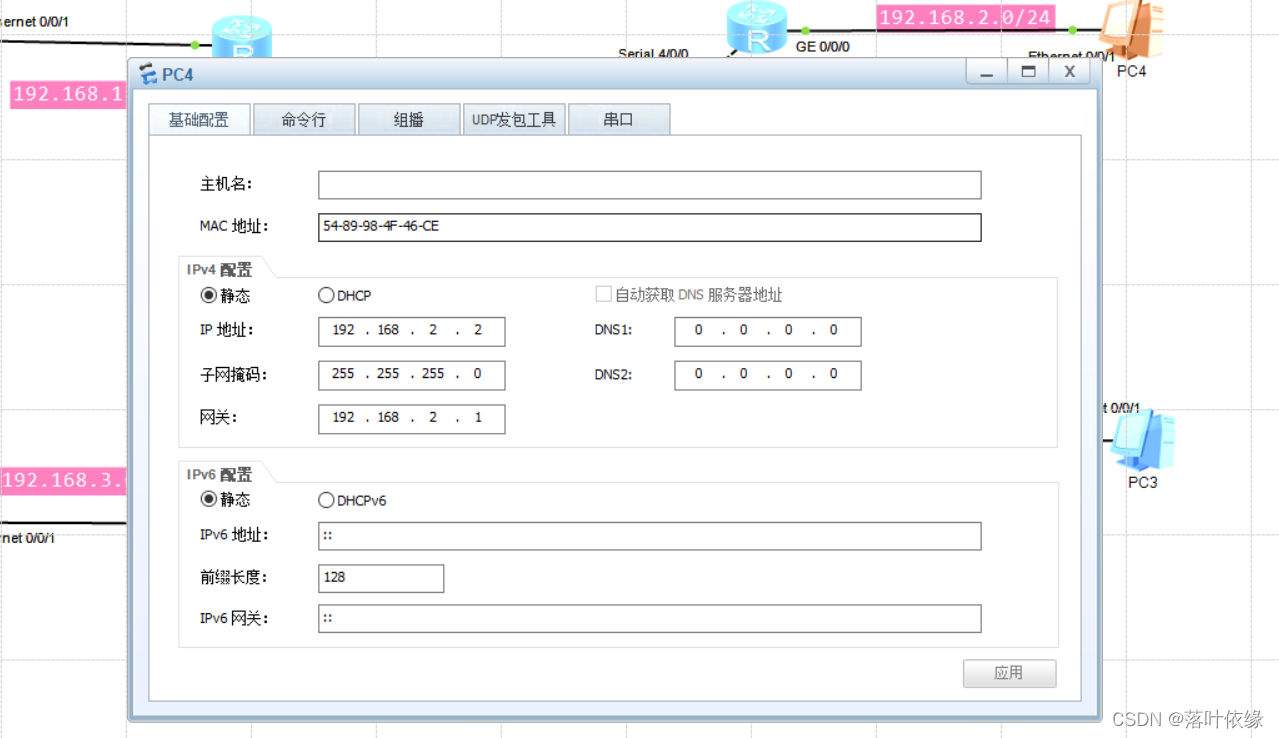

PC4：

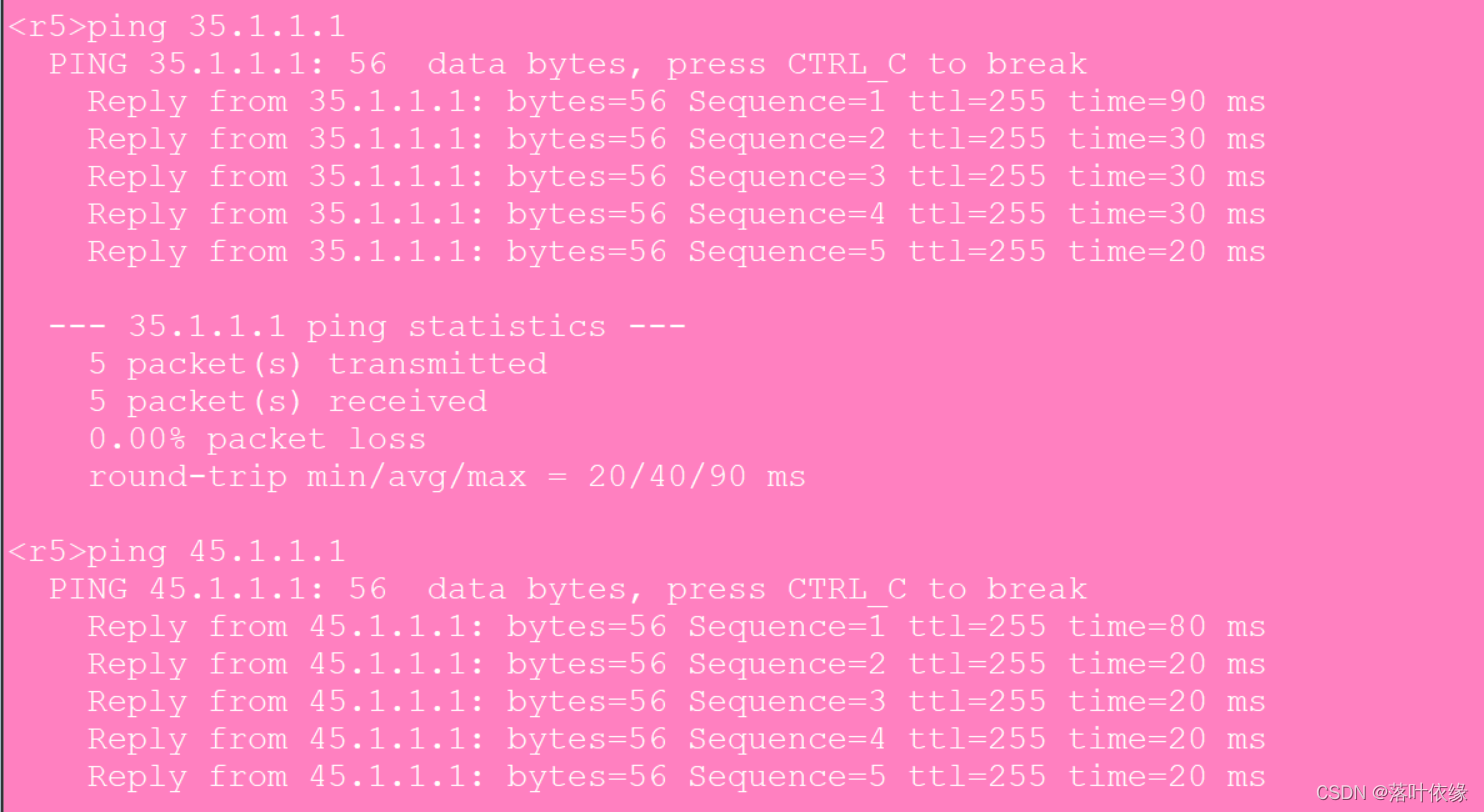

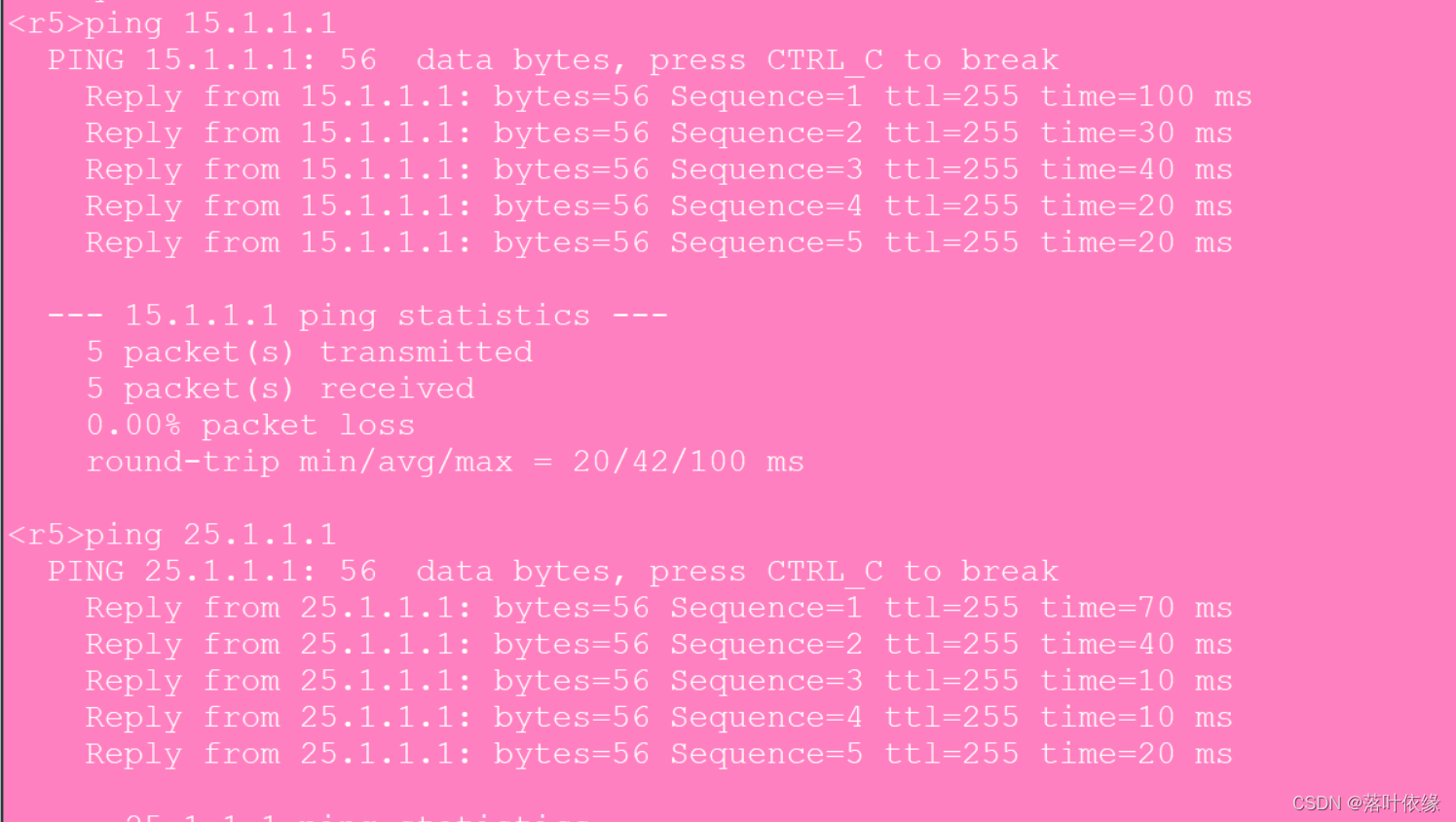

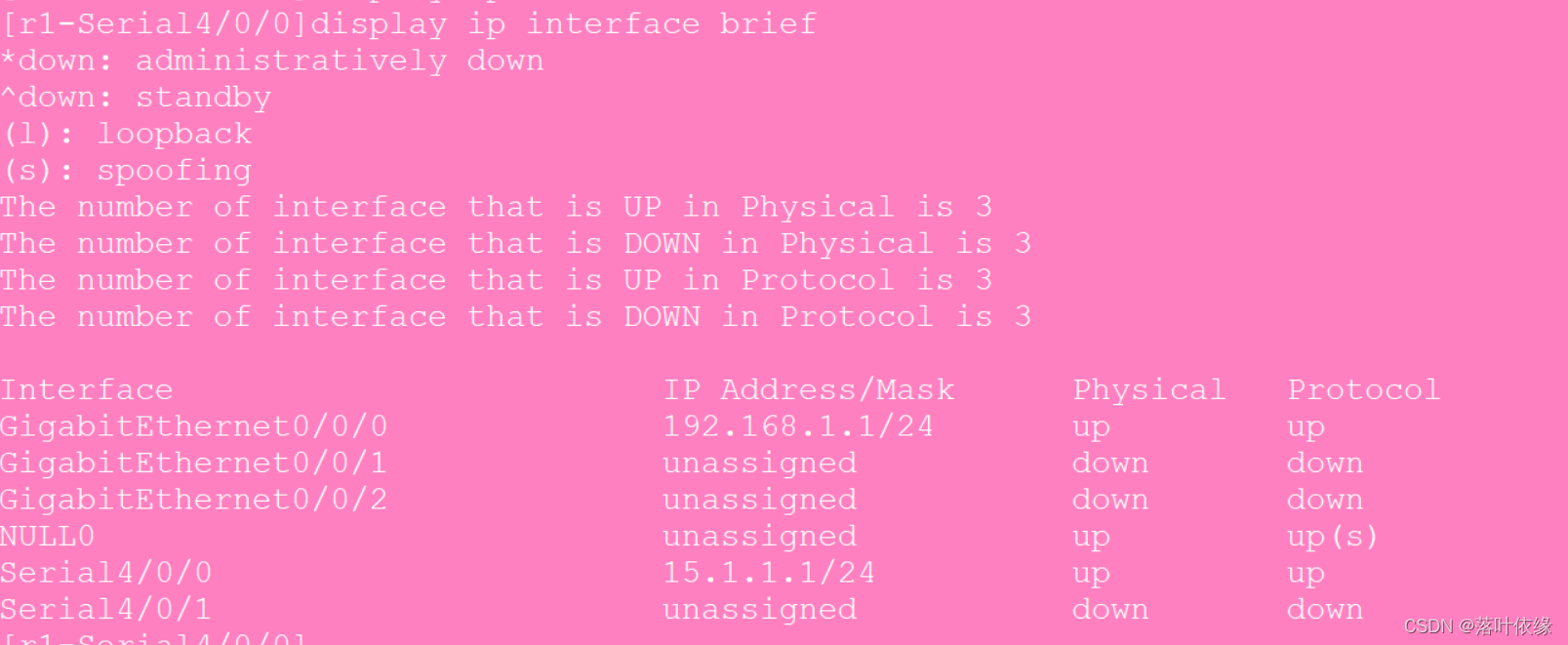

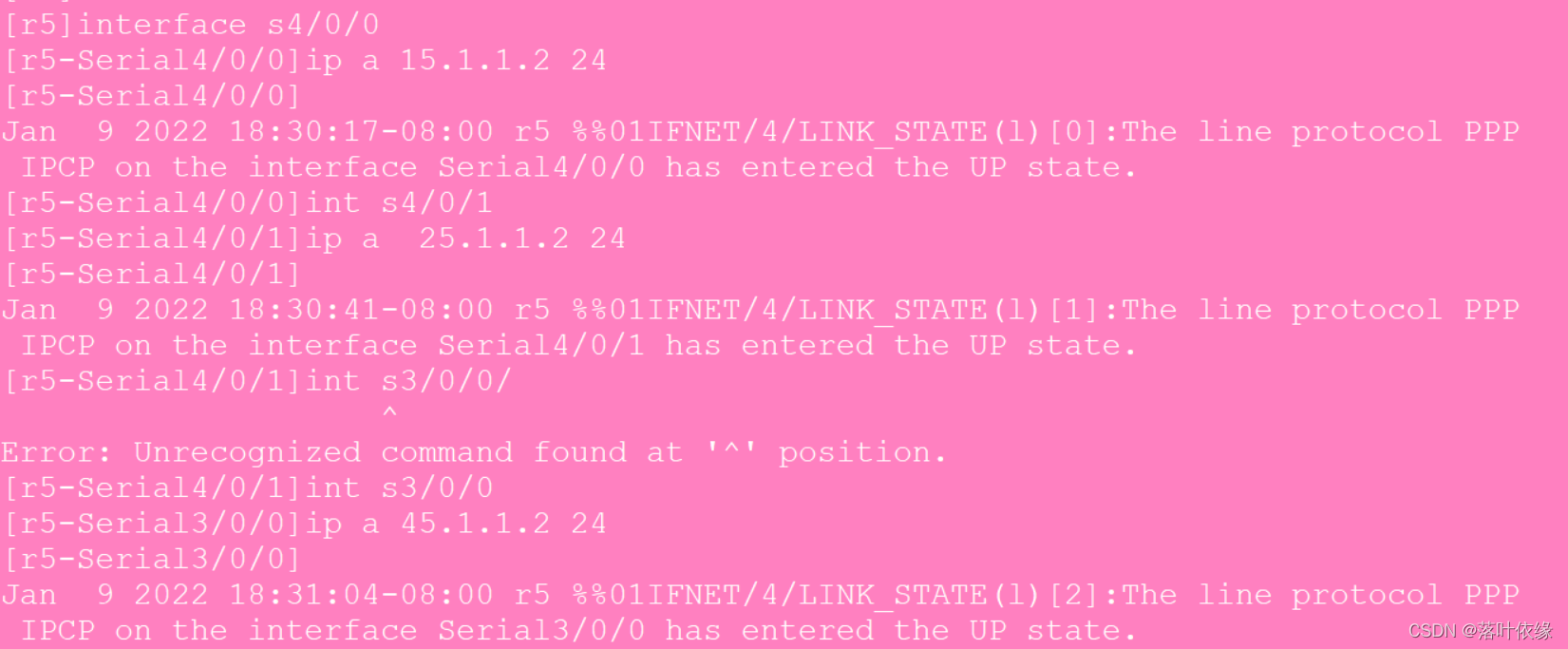

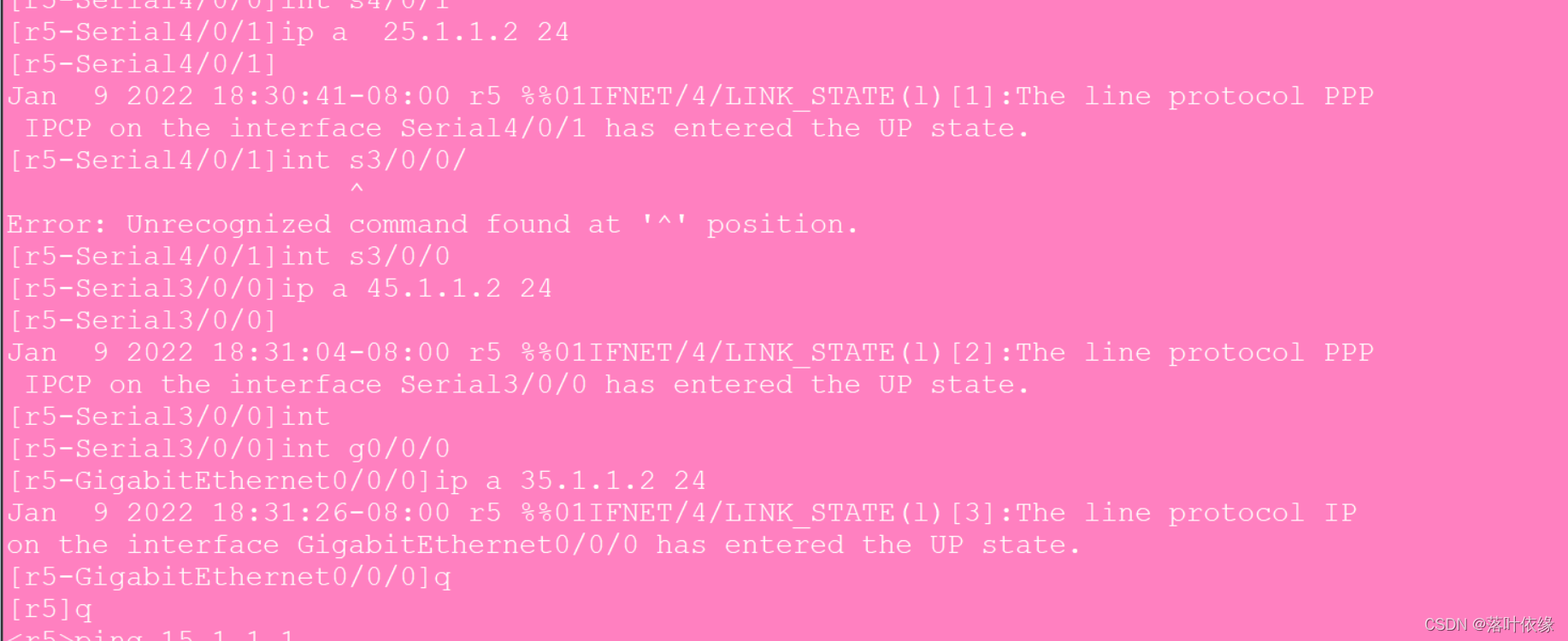

3、用R5测试一下IP是否正确

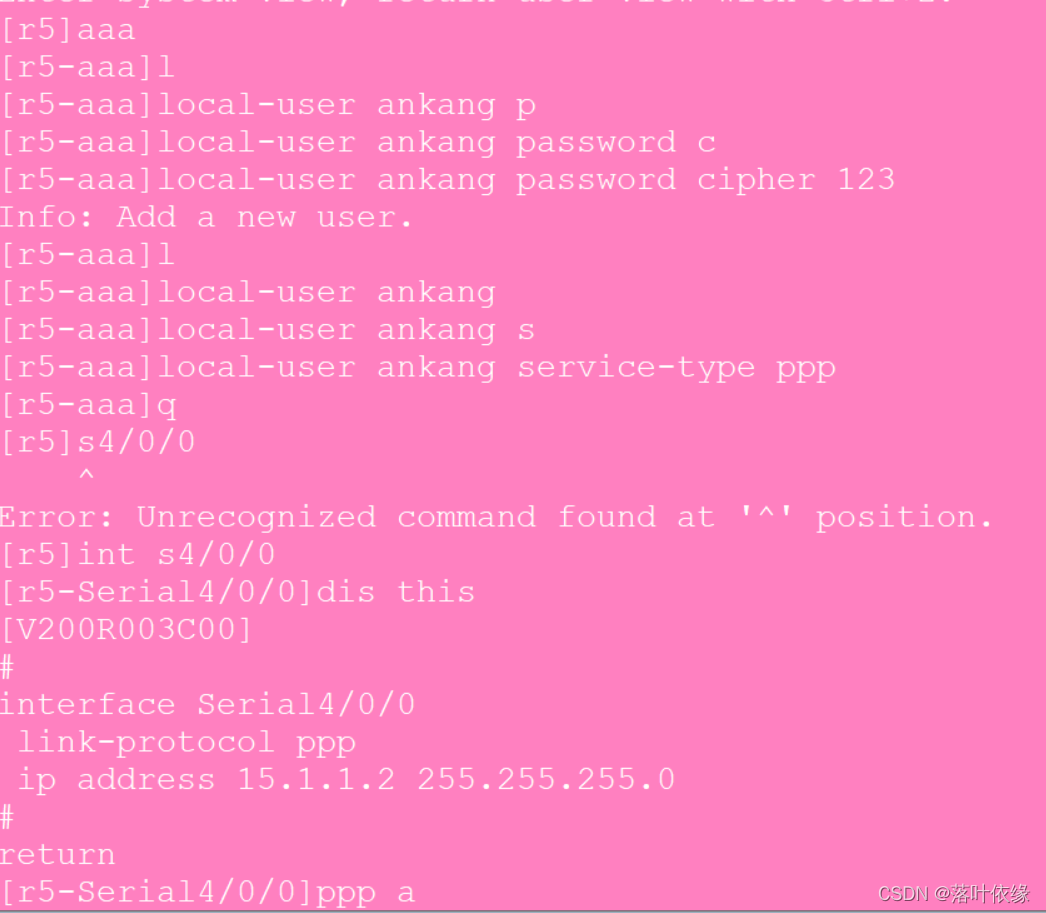

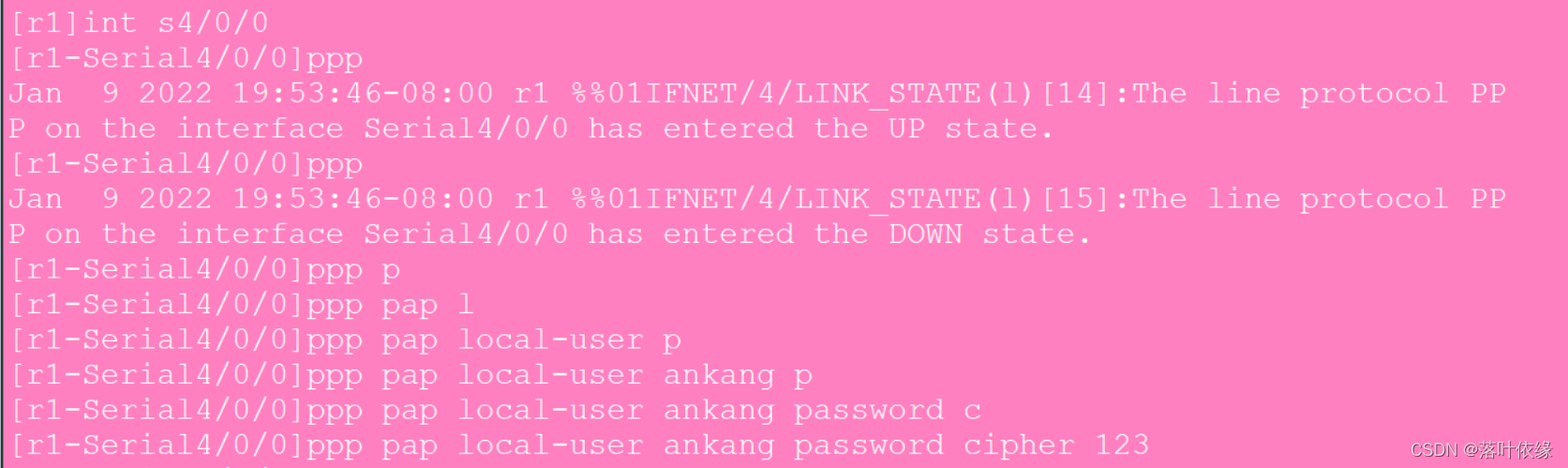

4、R1与R5之间使用PPP的PAP认证，R5为主认证方
在这里插入图片描述

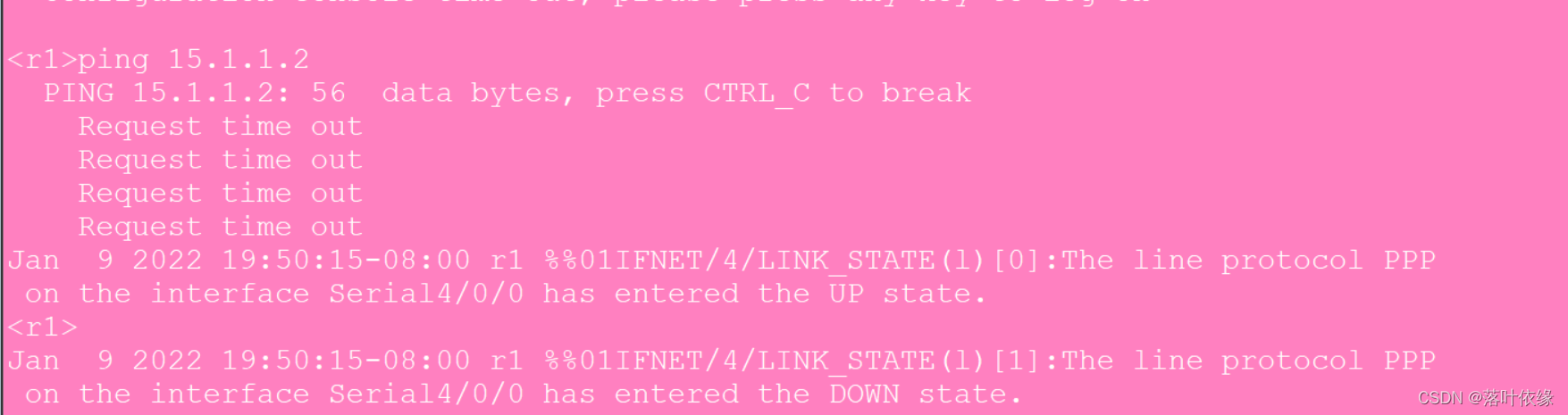

重新激活端口使协议生效
测试：

认证开启成功
在这里插入图片描述

在这里插入图片描述

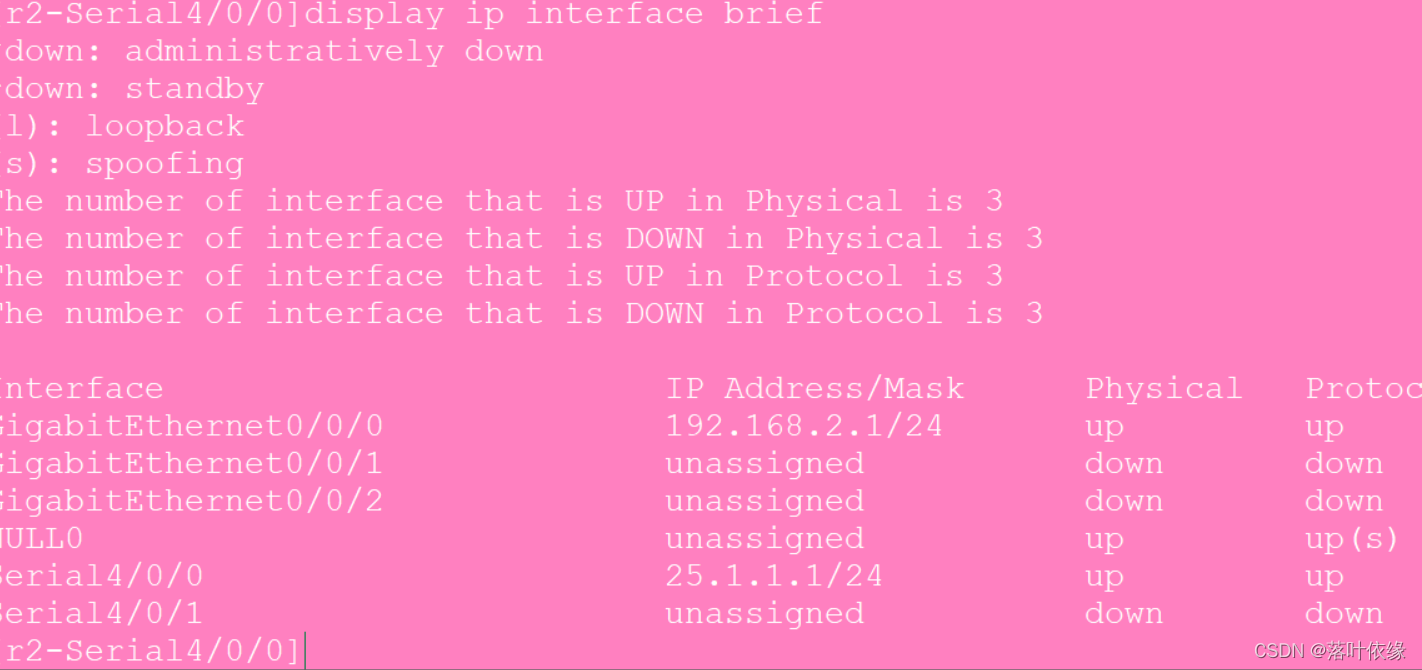

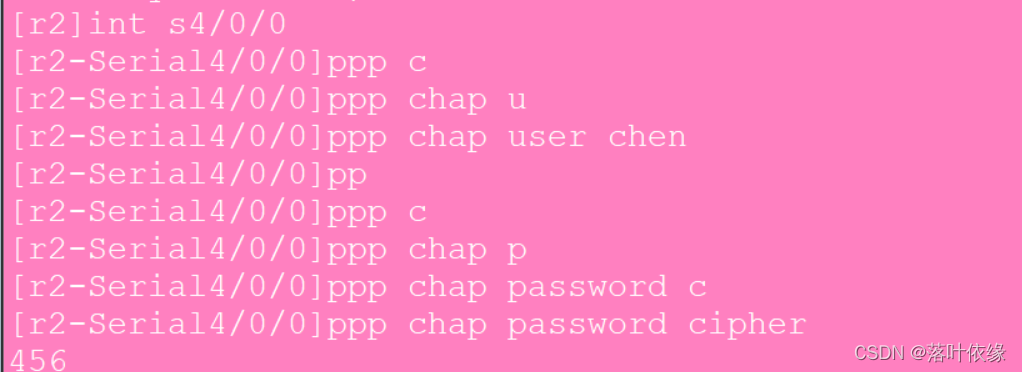

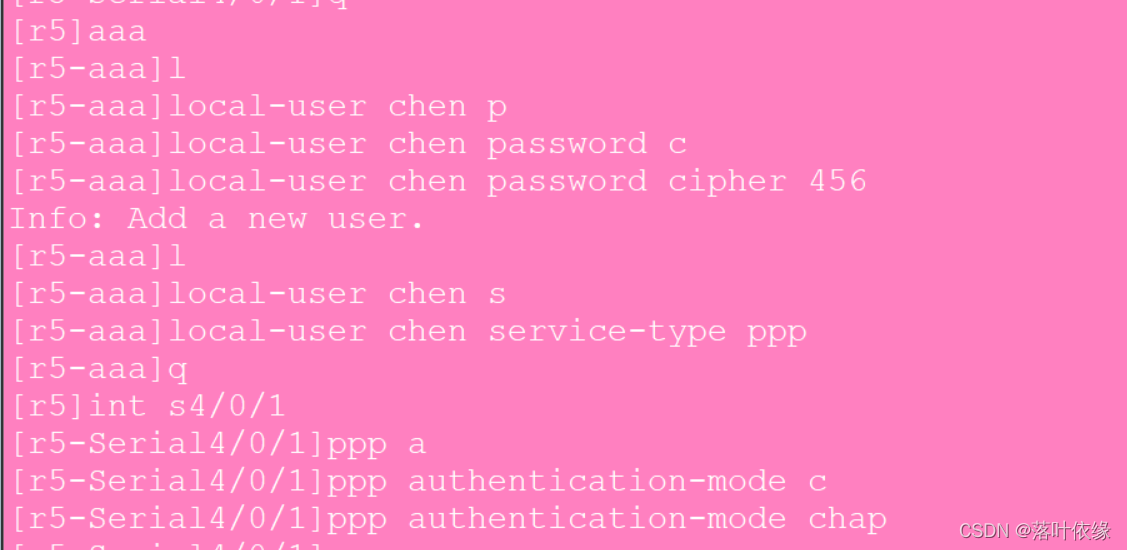

5、R2与R5间使用PPP的chap认证，R5为主认证方

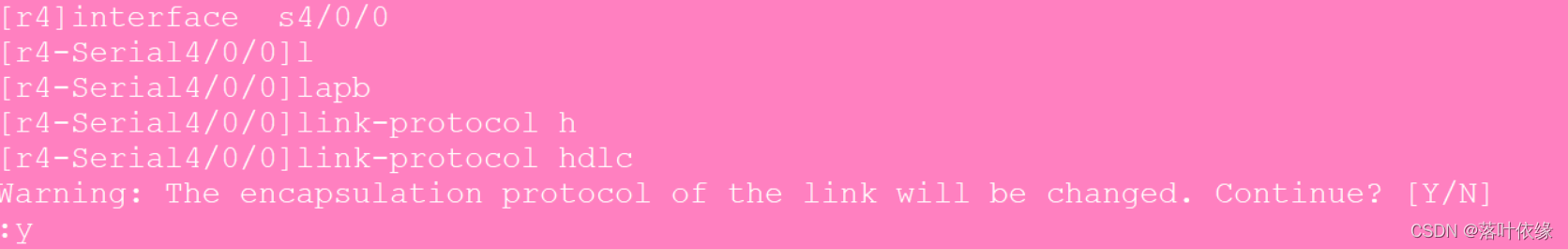

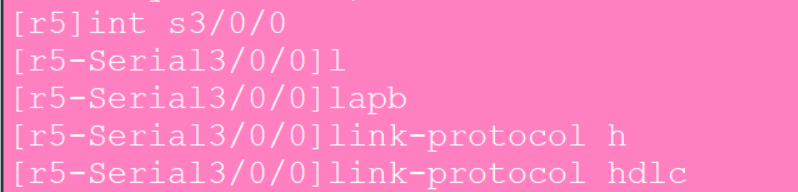

6、R4与R5之间使用HDLC封装

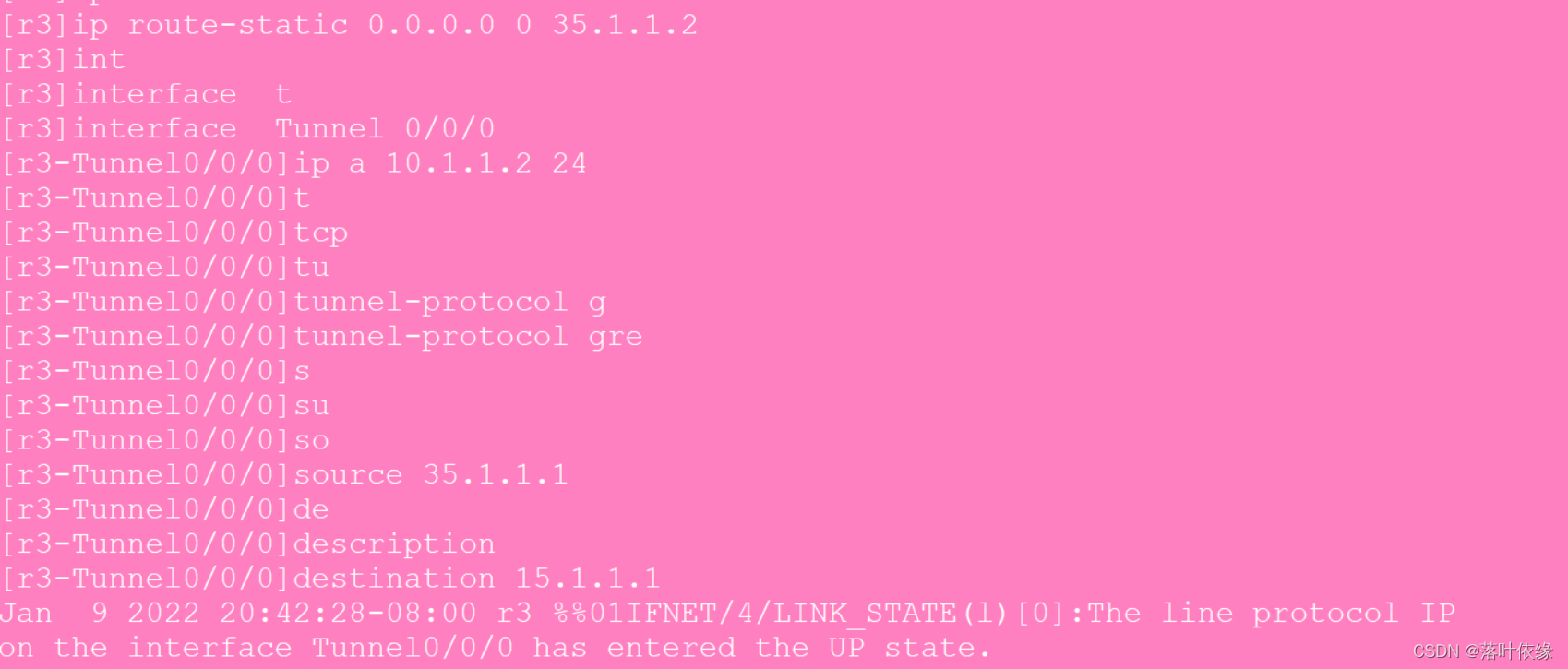

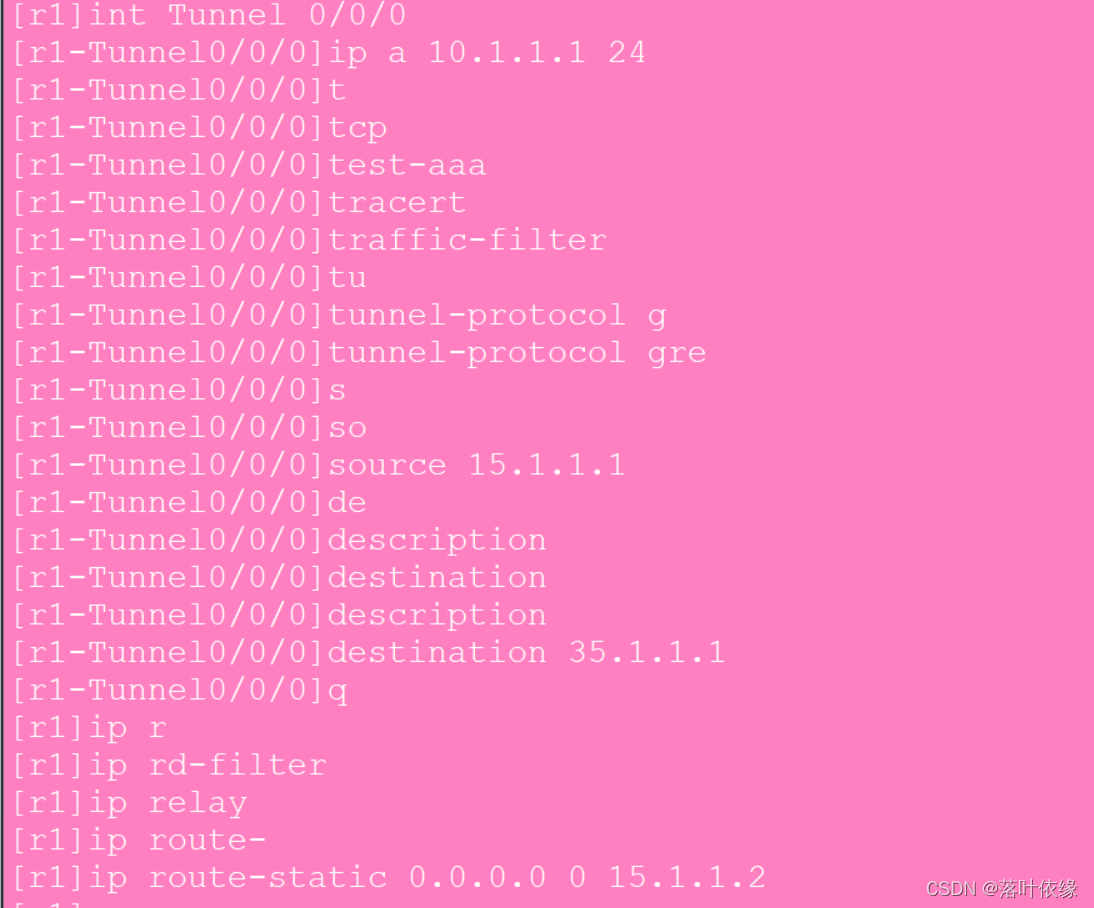

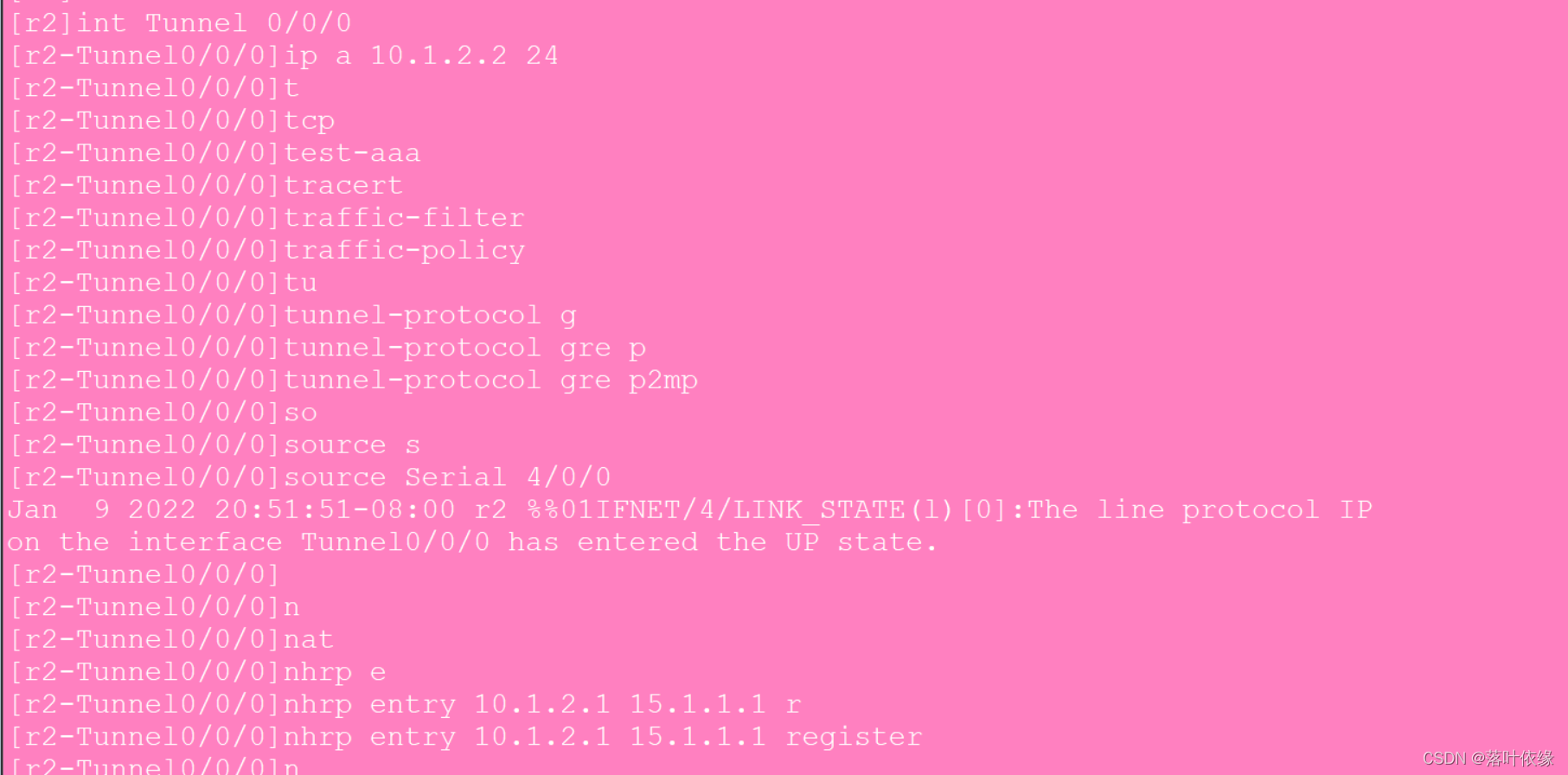

7、R1/R3间为点到点GRE

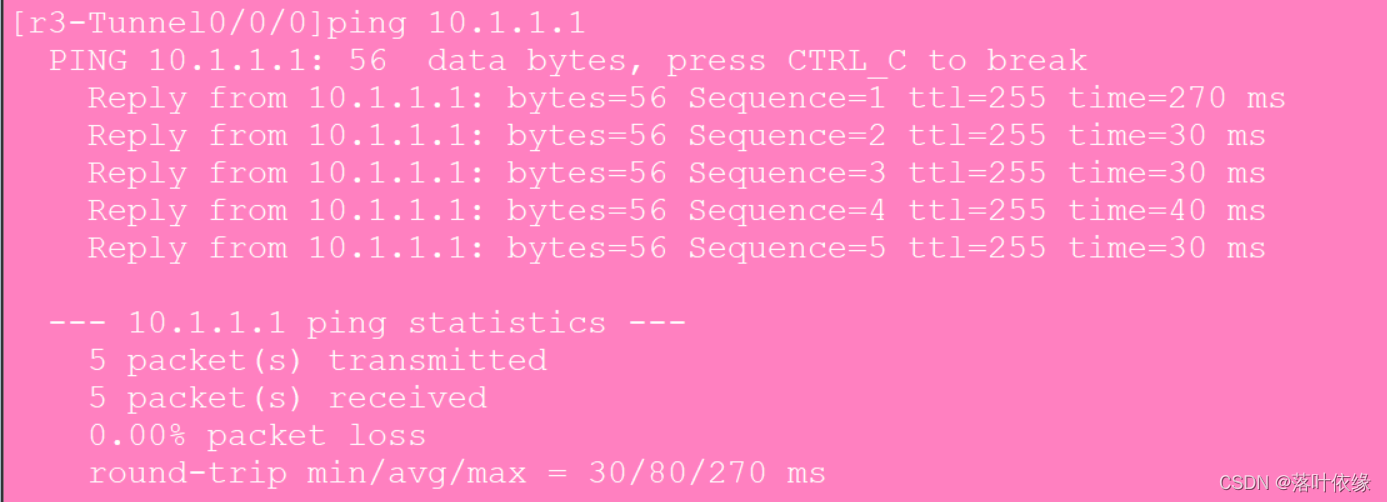

测试：

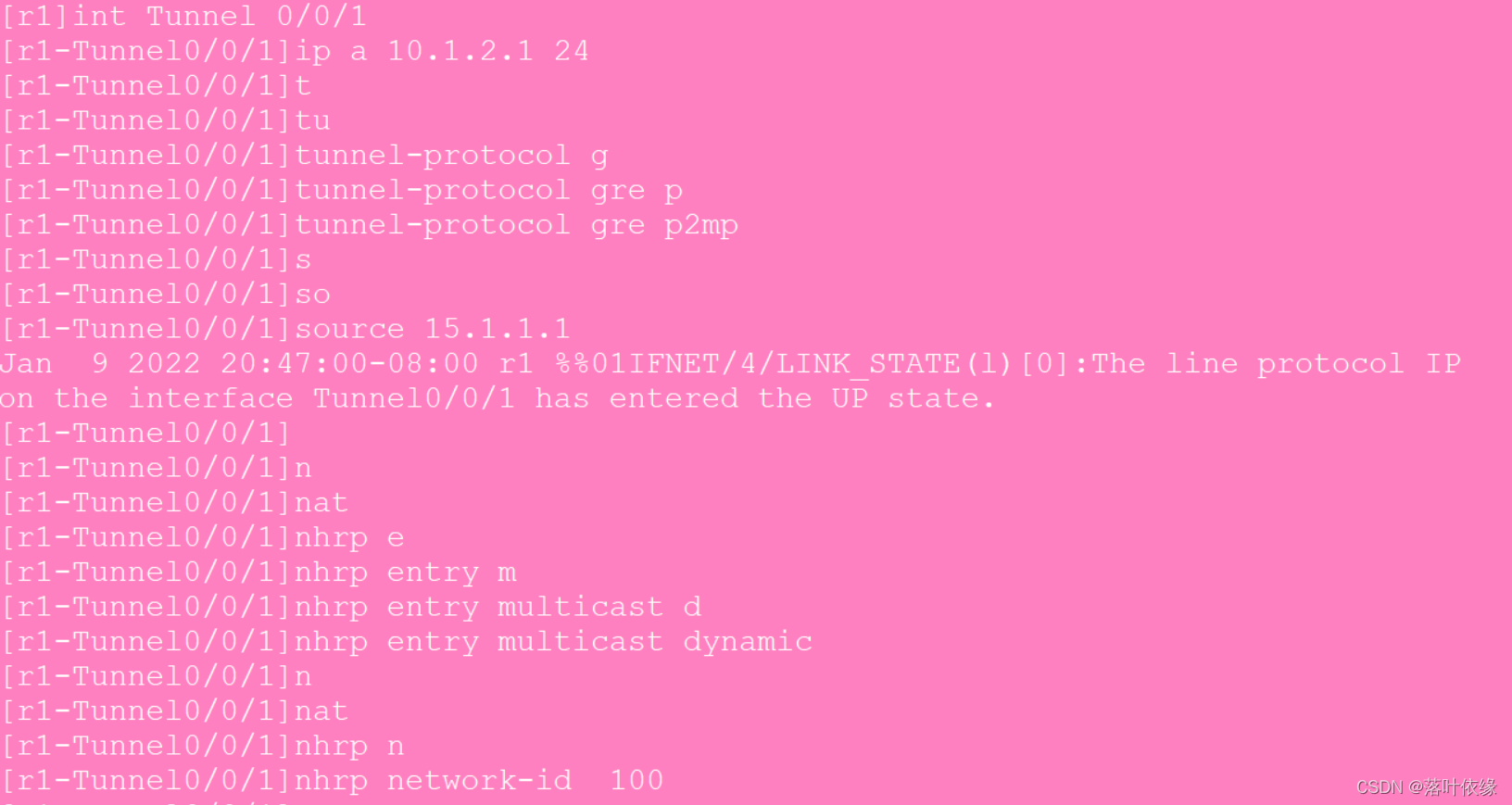

8、R1/2/4构建一个MGRE环境，R1为中心站点

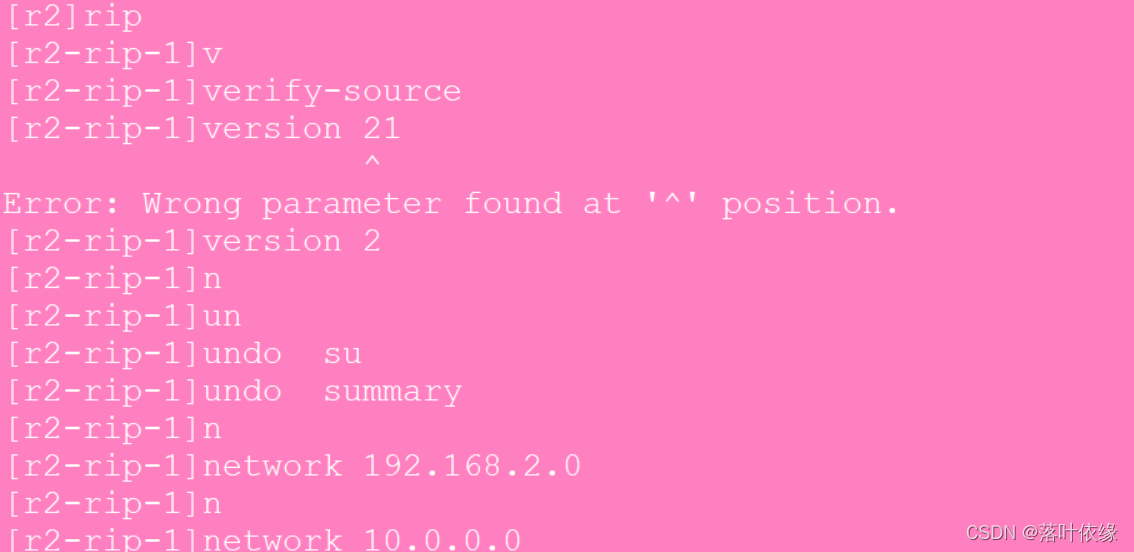

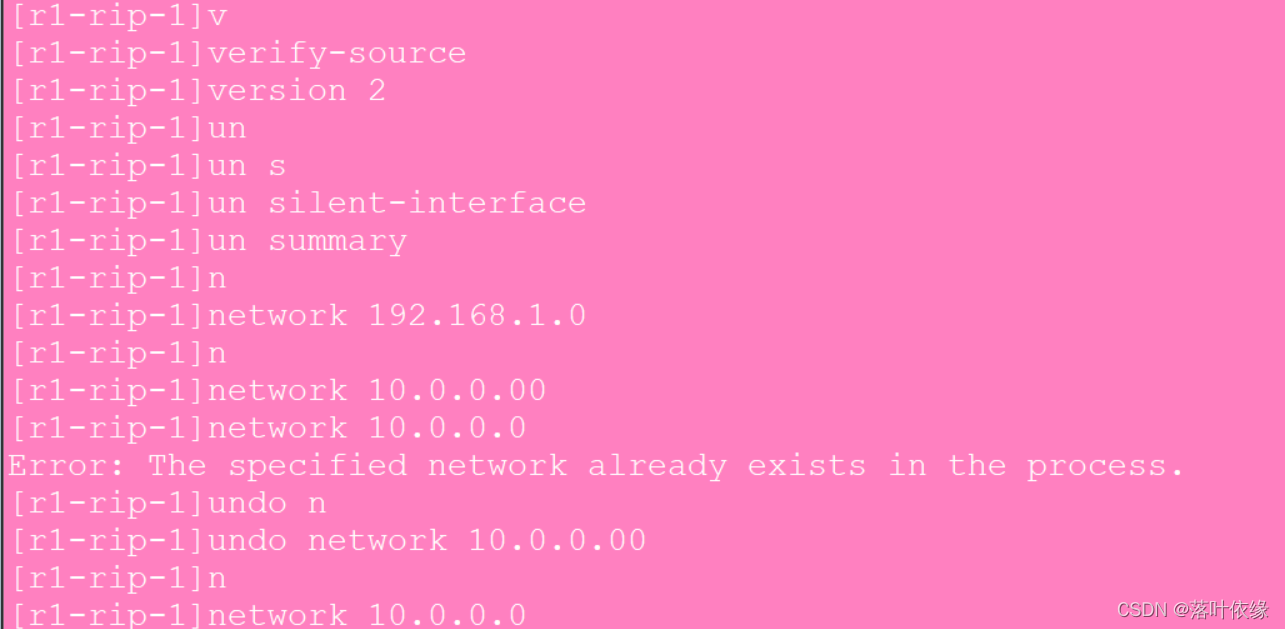

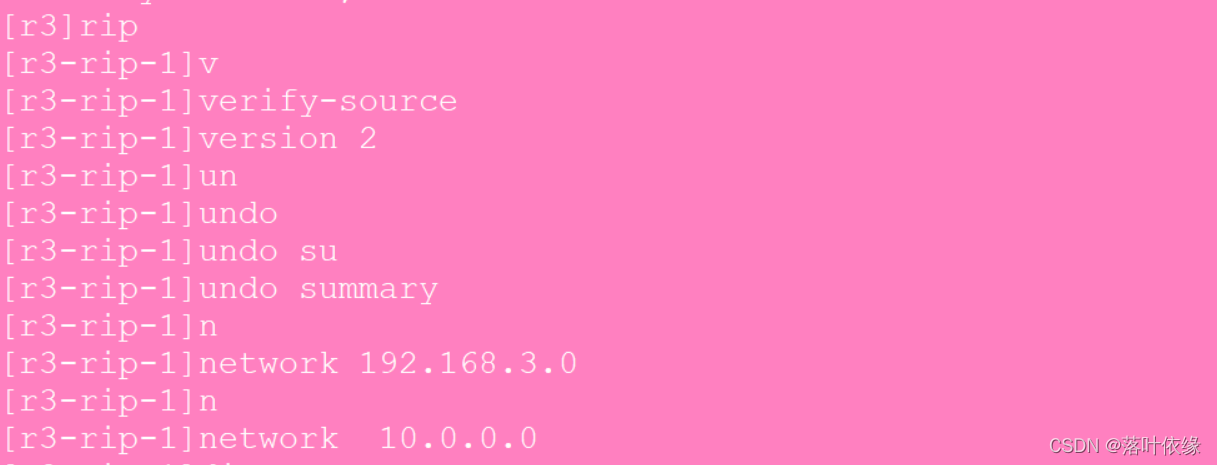

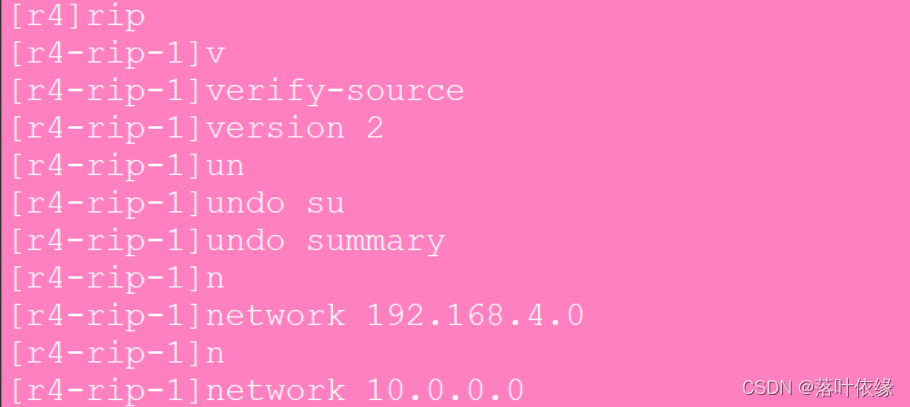

9、整个私有网络基于RIP全网可达

10、所有pc基于环回私有地址为源IP时，可以正常访问R5环回
配置完电脑IP之后,配置边界路由
R1
[R1]acl 2000
[R1-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[R1-acl-basic-2000]int s4/0/0
[R1-Serial4/0/0]nat outbound 2000
R2
[R2]acl 2000
[R2-acl-basic-2000]rule permit source 192.168.2.0 0.0.0.255
[R2-acl-basic-2000]int s4/0/0
[R2-Serial4/0/0]nat outbound 2000
R3
[R3]acl 2000
[R3-acl-basic-2000]rule permit source 192.168.3.0 0.0.0.255
[R3-acl-basic-2000]int s4/0/0
[R3-Serial4/0/0]nat outbound 2000
R4
[R4]acl 2000
[R4-acl-basic-2000]rule permit source 192.168.4.0 0.0.0.255
[R4-acl-basic-2000]int g0/0/0
[R4-GigabitEthernet0/0/0]nat outbound 2000
