PE之手动分析PE文件结构

1）手动分析PE文件结构优势

为啥需要手动分析PE文件结构的核心价值，除了.exe，.dll这类常见后缀的PE文件，以及.so，.out 这类ELF文件，我们能通过后缀直观判断文件类型；但在实际场景中，大量恶意文件（如木马、病毒）或自定义加载的代码（如shellcode，后面有时间带这各位写一个如何注入到其他进程中shellcode），会通过修改后缀来规避检测，比如我们可以将virus.exe改为无后缀的virus，或伪装成virus.bin，甚至先加密存储，解密后再偷偷加载到内存中。所以这类文件无法通过后缀直接识别，因此必须掌握手动分析PE结构的能力，才能精准判断文件本质，解析其执行逻辑，从根本上应对格式伪装或恶意篡改的情况。

2）查用分析工具

手动分析工具WinHex或者UltraEdit

自动分析工具CFF_Explorer，exeinfope

3）手动解析PE常见的结构

我们使用vs2022编一个exe，并使用UltraEdit和CFF手动分析一下

#include <stdio.h>

#include <windows.h>

int main()

{

printf("Hello World\n");

system("pause");

return 0;

}

UltraEdit内容（注意每个人分析的地址都不一样哦，咱们主要把流程搞懂，配合着PE分析工具就行）

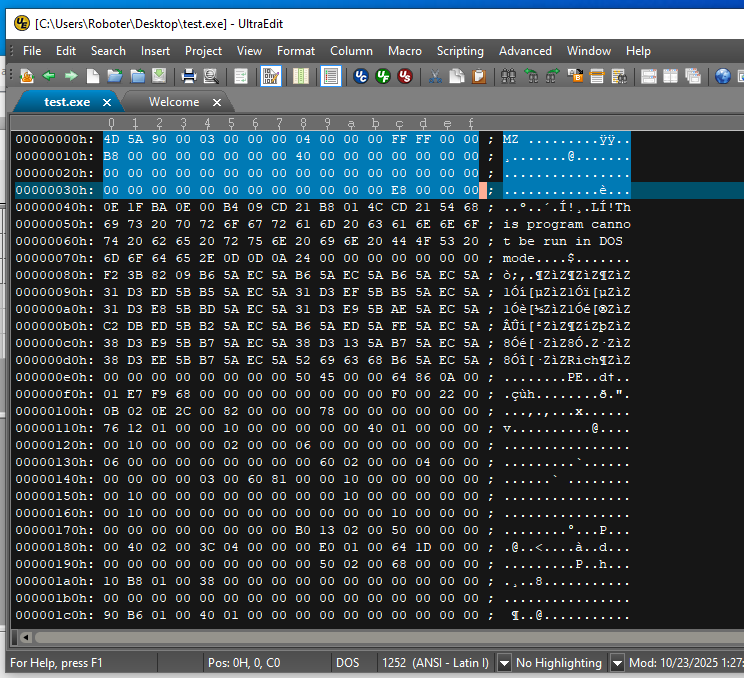

3.1）Dos头

偏移00-01h

4D 5A（e_magic） -> MZ ，它范围0-3ch

偏移3ch

E8（e_lfanew）-> PE头的位置

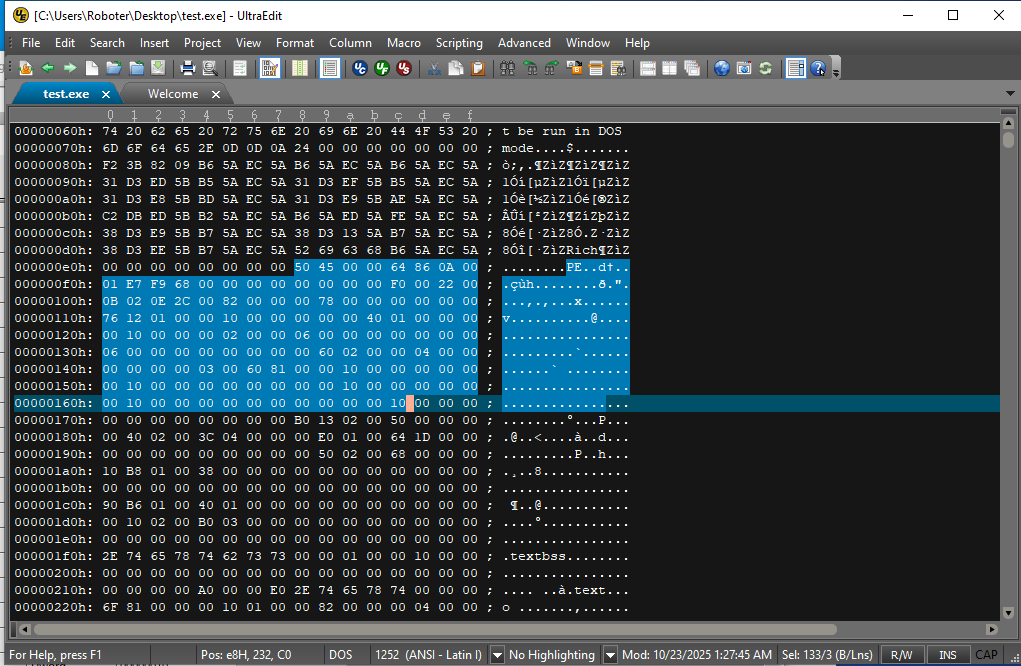

3.2）PE头（NT节点下面有两个头分别为文件头和可选头）

偏移e8-e9h

50 45 -> PE头的位置，它范围e8-16ch

下面我们看下File Header(文件头)几个值信息范围ec-fe。

偏移ec-edh

86 64 (Machine) -> 目标机器架构（如0x8664表示x64，0x014C表示x86）

偏移ed-eeh

0A (NumberOfSections) -> 节表数量（决定节头的总个数）

偏移feh

00 22 (Characteristics) -> 文件属性（如0x0002表示可执行，0x2000表示DLL）

我们这里是22 00 ，

0x0002：IMAGE_FILE_EXECUTABLE_IMAGE，表示这是一个可执行文件（非目标文件）。

0x00000022：MAGE_FILE_LARGE_ADDRESS_AWARE，表示程序支持大地址空间（在 32 位系统中可访问超过 2GB 的内存，64 位系统中通常默认开启）

两者相加（0x0002 + 0x0020 = 0x0022）

下面我们看下Optional Header(可选头)几个值信息范围100-16ch。

偏移100-101h

02 0B (Magic) -> 标识位数（0x10B=32位，0x20B=64位）

偏移110-113h

00 01 12 76 (AddressOfEntryPoint) -> 程序入口点（内存中的RVA）

偏移118-11fh

00 00 00 40 01 00 00 00 00 (BaseOfCode) -> 代码节起始RVA（32位特有）

偏移120-123h

00 01 (SectionAlignment) -> 内存中节对齐粒度（通常为0x1000）

偏移124-127h

00 02 00 00 (FileAlignmentt) -> 磁盘中节对齐粒度（通常为0x200）

偏移16Ch

10 (NumberOfRvaAndSizes) -> 数据目录表项数（固定为0x10）

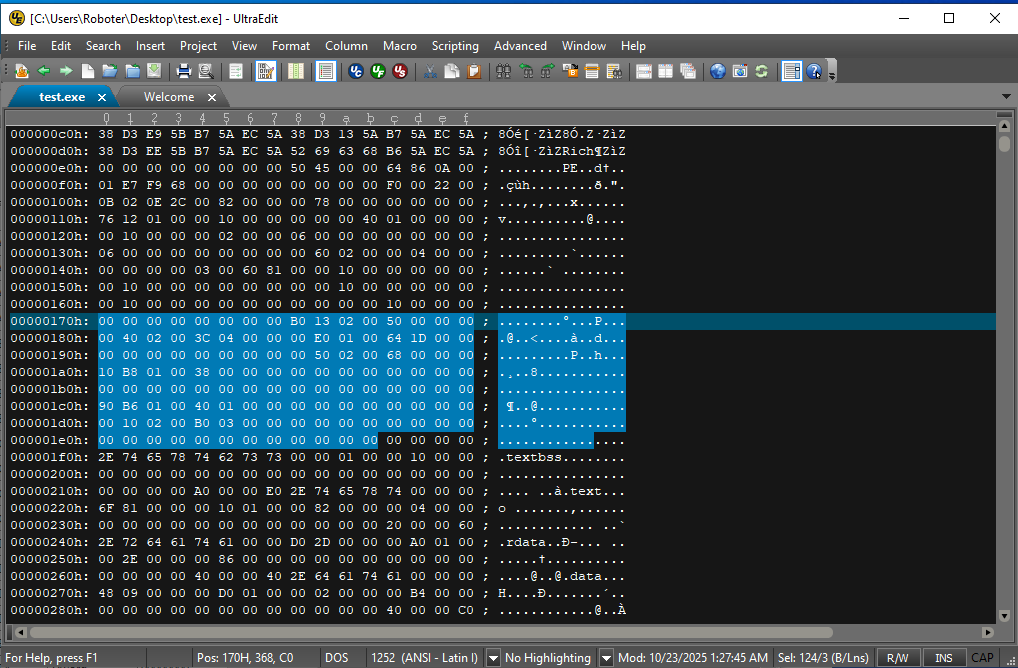

3.3）数据目录

Data Directories数据目录表由NumberOfRvaAndSizes有多少个IMAGE_DATA_DIRECTORY结构体组成。该数组包含输入表、输出表、资源、重定位等数据目录项的RVA(相对虚拟地址）和大小。范围170-1e4h。

数据目录表是可选头的最后一个字段，每项指向一个特定功能结构（如导入表、资源表），定义如下：

typedef struct _IMAGE_DATA_DIRECTORY {

DWORD VirtualAddress; // 结构在内存中的RVA（相对虚拟地址）

DWORD Size; // 结构大小（字节）

} IMAGE_DATA_DIRECTORY, *PIMAGE_DATA_DIRECTORY;

我们只需要找到1个值就行，后面的资源表或是其他表找的方式类似

偏移178h

Import Directory RVA

000213B0

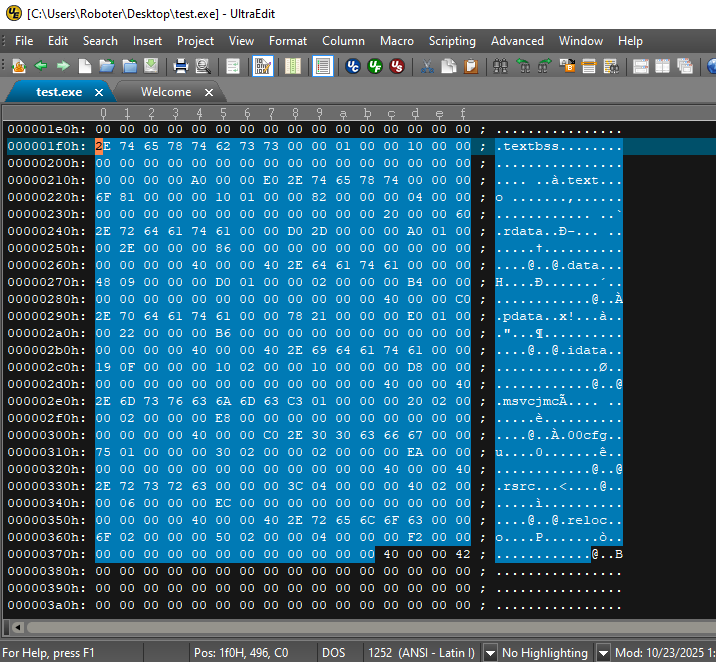

3.3）节头

Section Headers范围1f0-358h。

Debug模式下面

.textbss

.text

.rdata

.pdata

.idata

在这个节中有两个中值记录下来

偏移2c4-2c7h

00100200

Import Address Table Directory: 00021000

偏移2cc-2cfh

00D80000

Raw Address: 0000D800

更加上面的数据目录得到

This section contains:

Import Directory: 000213B0

.msvcjmc

.00cfg

.rsrc

3.4）定位导入表：IMAGE_IMPORT_DESCRIPTOR怎么在UltraEdit找到

从之前的节表中可知：

.idata节的Virtual Address（内存起始 RVA）：00021000

.idata节的Raw Address（文件起始偏移）：0000D800

Import Directory（导入目录的 RVA）：000213B0

计算导入目录的文件偏移：

公式：文件偏移 = 导入目录 RVA - .idata 节起始 RVA + .idata 节文件起始偏移

代入数据：

第一步：000213B0（导入目录 RVA） - 00021000（.idata 节起始 RVA） = 000003B0（RVA 相对于 .idata 节内的偏移）

第二步：000003B0 + 0000D800（.idata 节文件起始偏移） = 0000DBB0

3.5）结论如何找到定位导入表

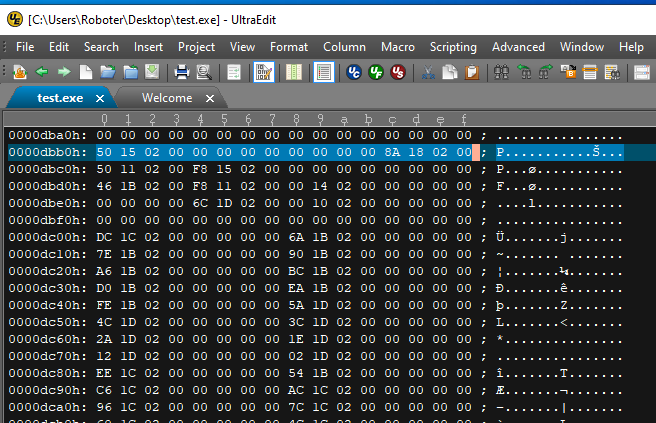

在UltraEdit中跳转到文件偏移0000DBB0，即可定位到IMAGE_IMPORT_DESCRIPTOR结构的起始位置。

在WinHex中定位到文件偏移0000DBB0处的字节为50 15 02 00，这是IMAGE_IMPORT_DESCRIPTOR结构中第一个字段（OriginalFirstThunk，原始导入地址表 RVA）的小端序表示。将其转换为大端序后，该字段的数值为00021550，代表原始导入地址表的相对虚拟地址（RVA），用于指向该导入模块的函数导入表结构。这是解析导入表函数列表的关键入口，后续可通过该RVA继续定位具体的导入函数信息。

typedef struct _IMAGE_IMPORT_DESCRIPTOR {

union {

DWORD Characteristics;

DWORD OriginalFirstThunk; // 导入名称表 `INT` 的 RVA

};

DWORD TimeDateStamp;

DWORD ForwarderChain;

DWORD Name; // 库名称字符串 RVA

DWORD FirstThunk; // 导入地址表 `IAT` 的 RVA

} IMAGE_IMPORT_DESCRIPTOR;

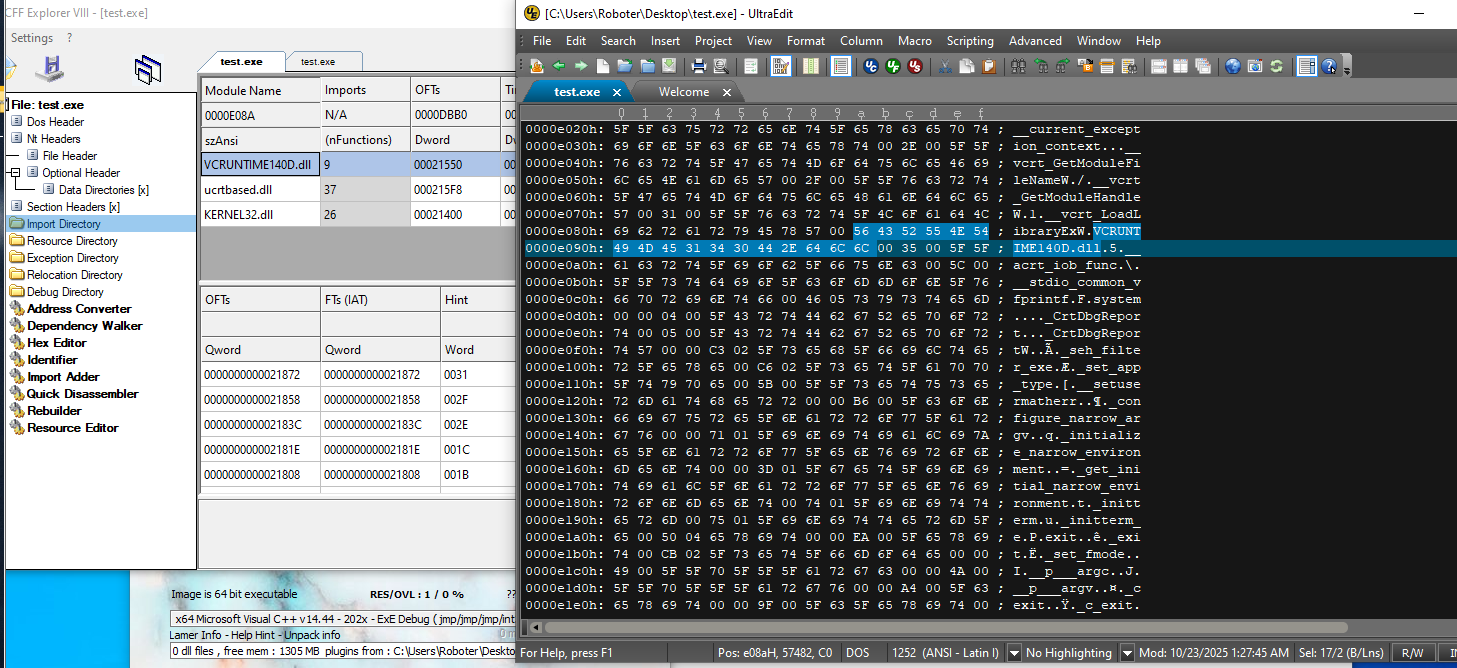

我们顺着找0002188A属于Name字段

最终计算步骤：将模块名称RVA转换为文件偏移
