本文探讨了F429与F1在屏幕显示应用中的成本差异。F429集成了LTDC芯片，而使用F1则需额外增加LTDC芯片，导致成本增加。以800*480分辨率屏幕为例，分析了两者成本的具体差别。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

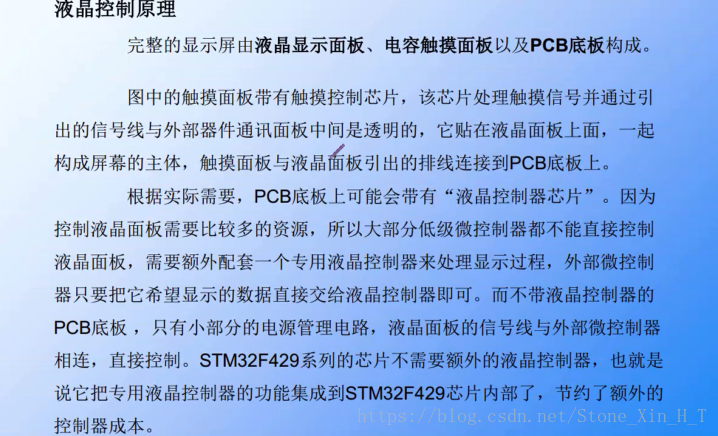

F429集成LTDC芯片，如果采用F1需要在屏幕板上增加一个LTDC芯片，f1 + LTDC芯片费用 = 70+  ， F429 = 40+  成本相差比较大

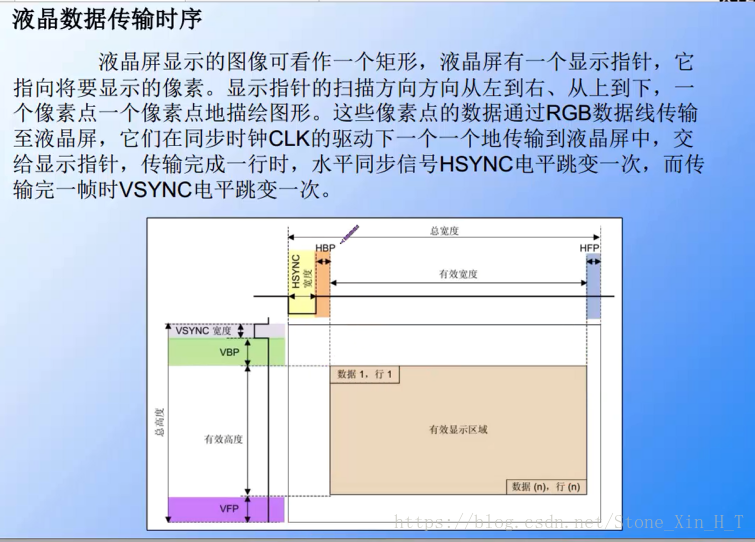

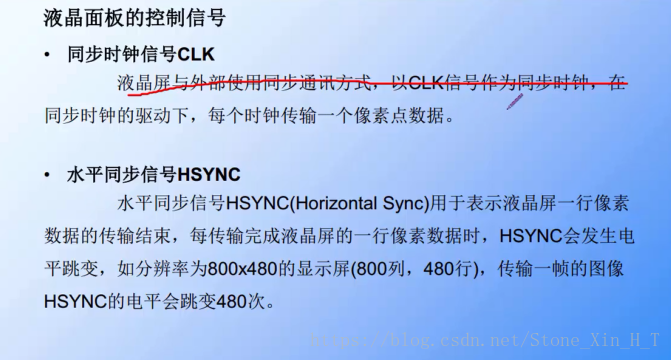

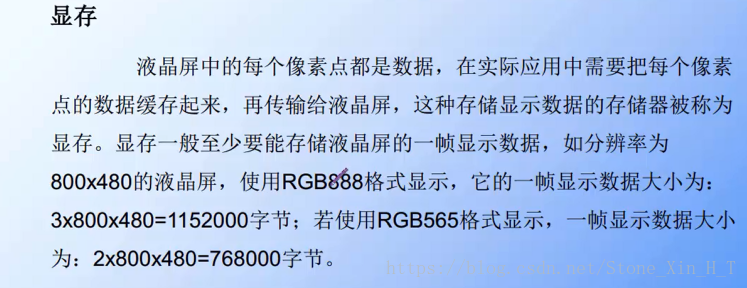

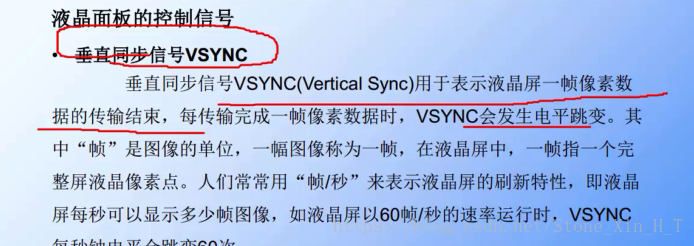

一帧：表示一副图片 , 800*480分辨率的屏幕来说相当于发送了800*480个像素数据
