VRRP原理+实操

最新推荐文章于 2025-10-10 18:37:59 发布
原创 最新推荐文章于 2025-10-10 18:37:59 发布 · 733 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#交换机

本文详细介绍了VRRP（虚拟路由冗余协议）的工作原理，包括默认接口优先级、主路由器失效后的优先级变化，以及配置要点。通过创建网络拓扑并配置交换机、路由器和PC，演示了VRRP的实战操作，确保在主路由器故障时，流量能无缝切换到备份路由器。最后，总结了VRRP配置的关键点，强调了接口优先级设置的重要性。

目录

一、VRRP

1.1VRRP默认接口优先级是100
1.2主路由器一旦失效后，默认优先级是自动降10的
1.3VRRP配置总结：称为VRRP组的接口IP（真实）必须存在，而且成 员
间的接口真实IP必须不一样
接口虚拟IP必须一样，因为承担同一组的流量主路由器的优先级必须
大于备份路由器
1.4怎么让路由器成为主路由器呢？

保证主路由器的接口优先级比备份路由器的接口优先级大。注意:因为接口失效后，优先级默认是降10的，所以主路由器的接口优先级不能比备份路由器大超过9，因为备份路由器抢占主路由角色时会比较自身的接口优先级是否大于主路由器下降10之后的优先级，若大时才会抢占主路由器角色，若小时不会抢占主路由器角色。

二、操作

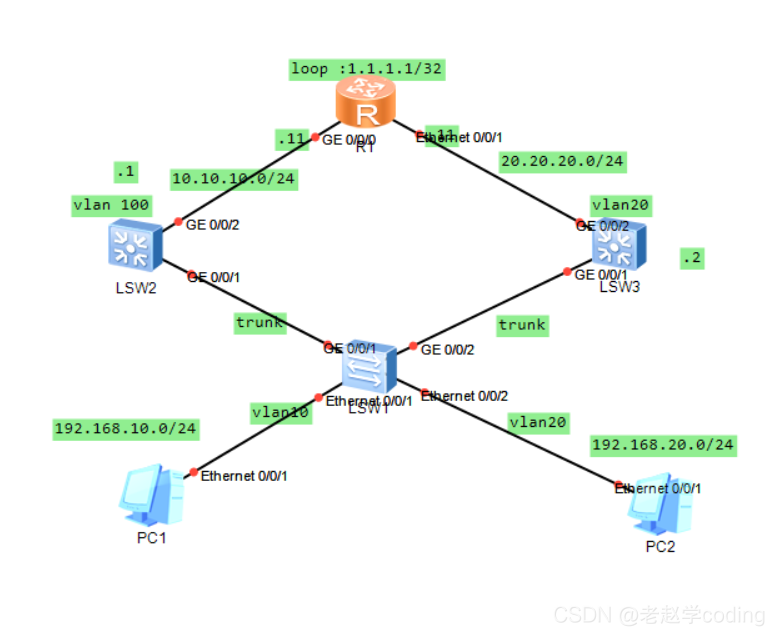

2.1创建两台三层交换机/一台 二层交换机/两台PC机/一台路由器
在这里插入图片描述

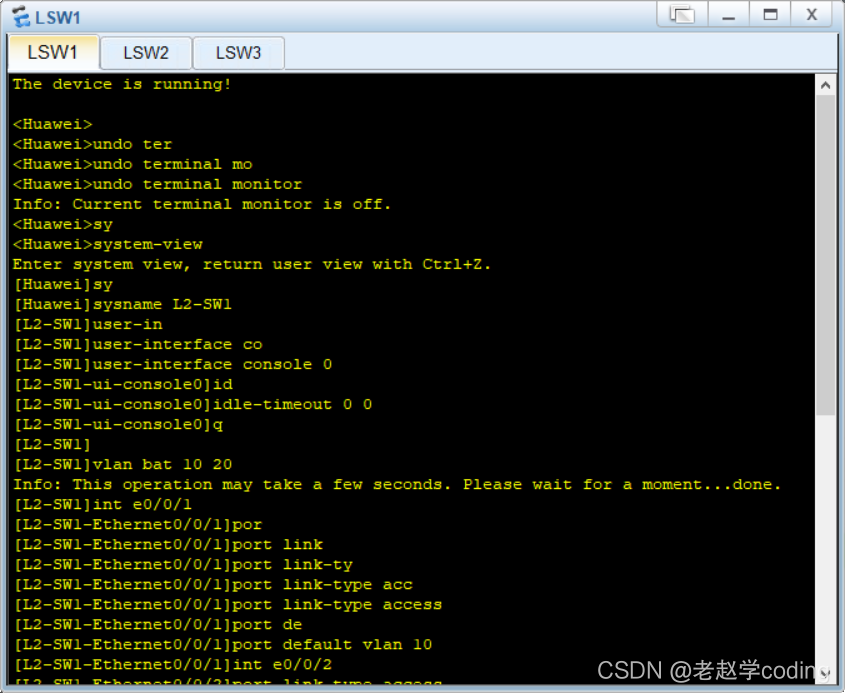

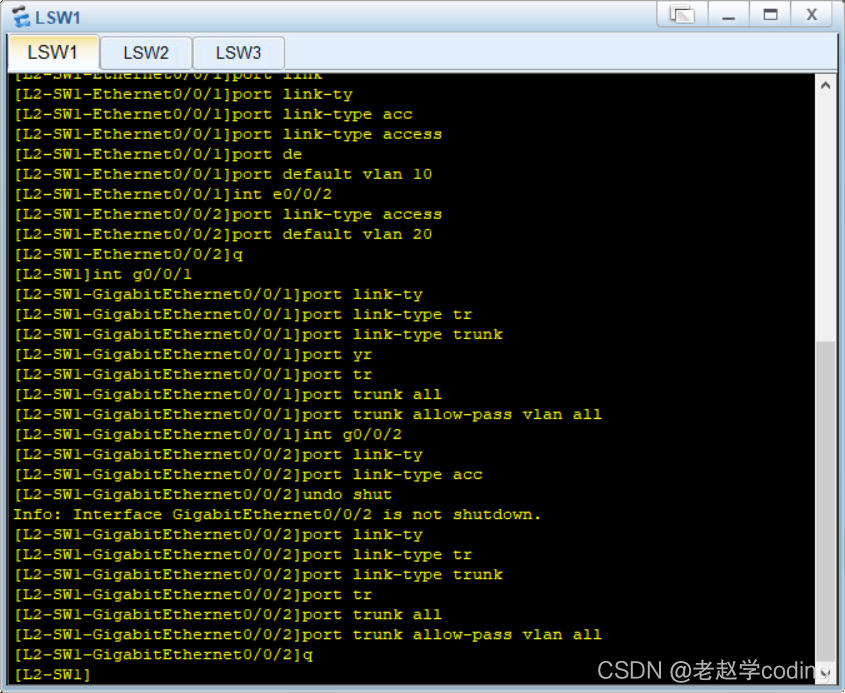

2.2配置SW1
在这里插入图片描述

在这里插入图片描述

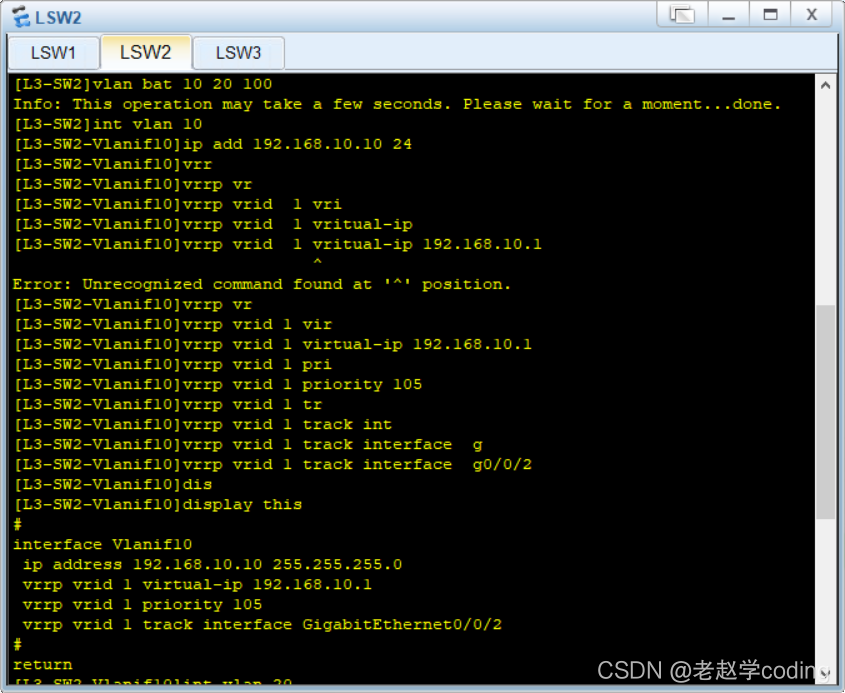

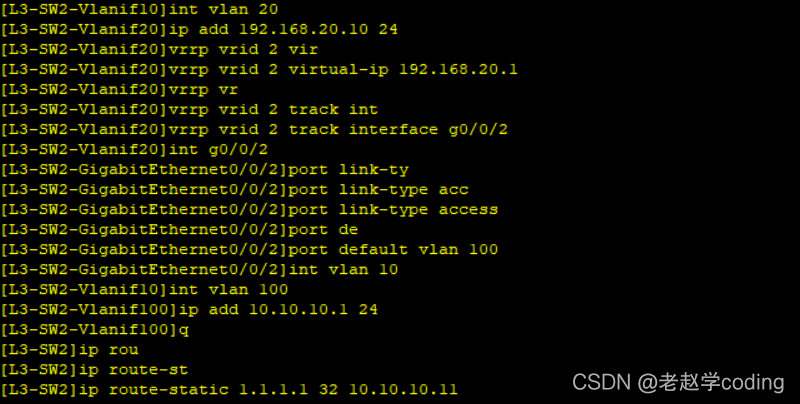

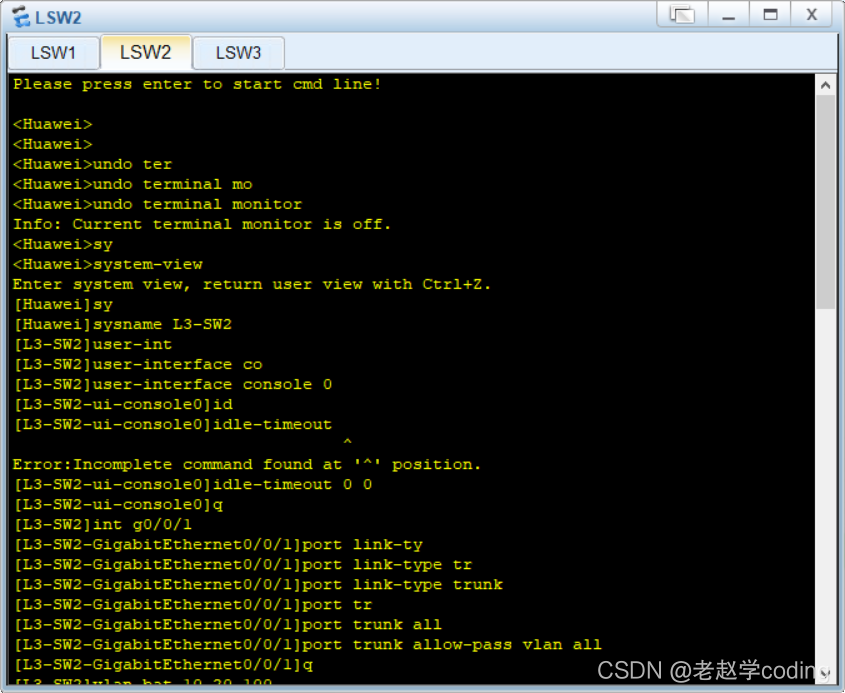

2.3配置LSW2
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

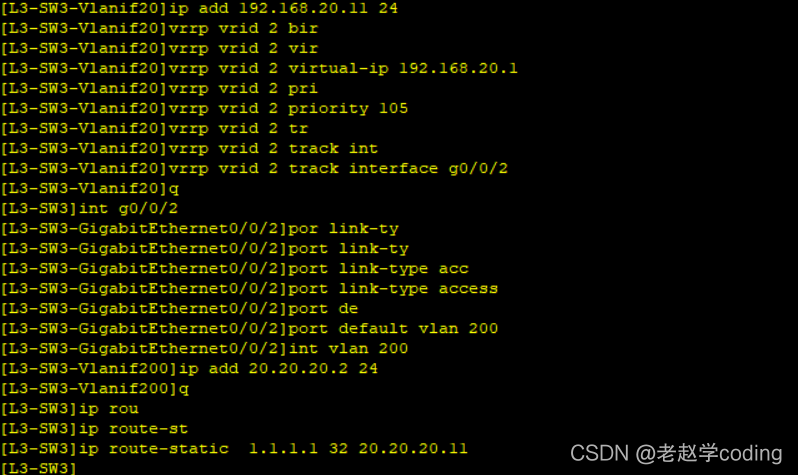

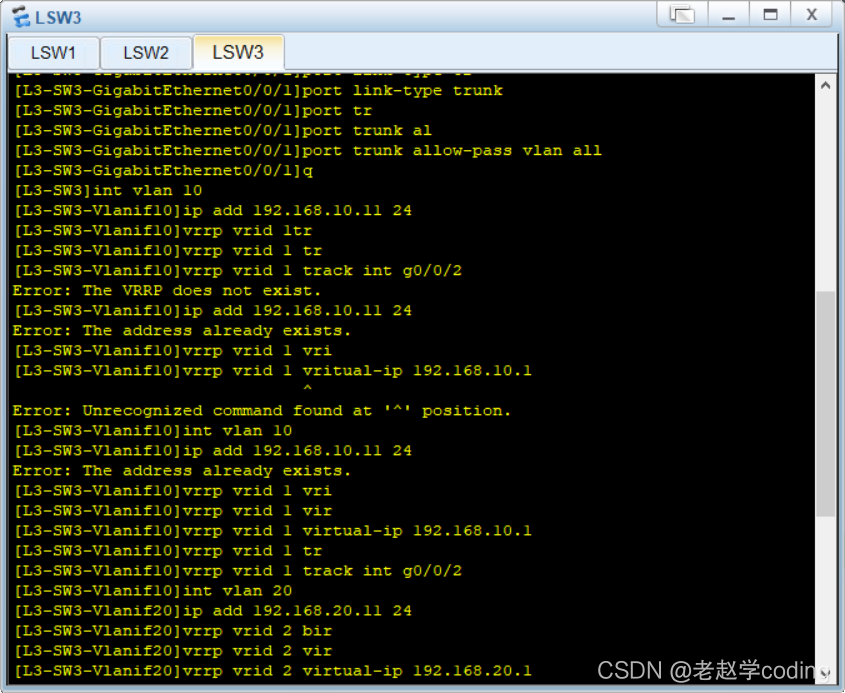

2.4配置LSW3
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

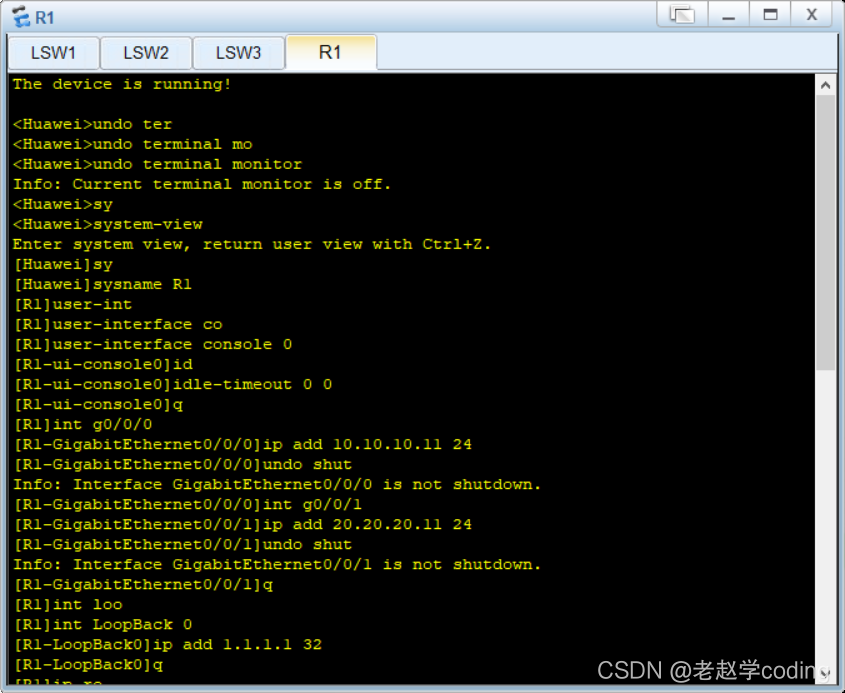

2.5配置R1
在这里插入图片描述

在这里插入图片描述

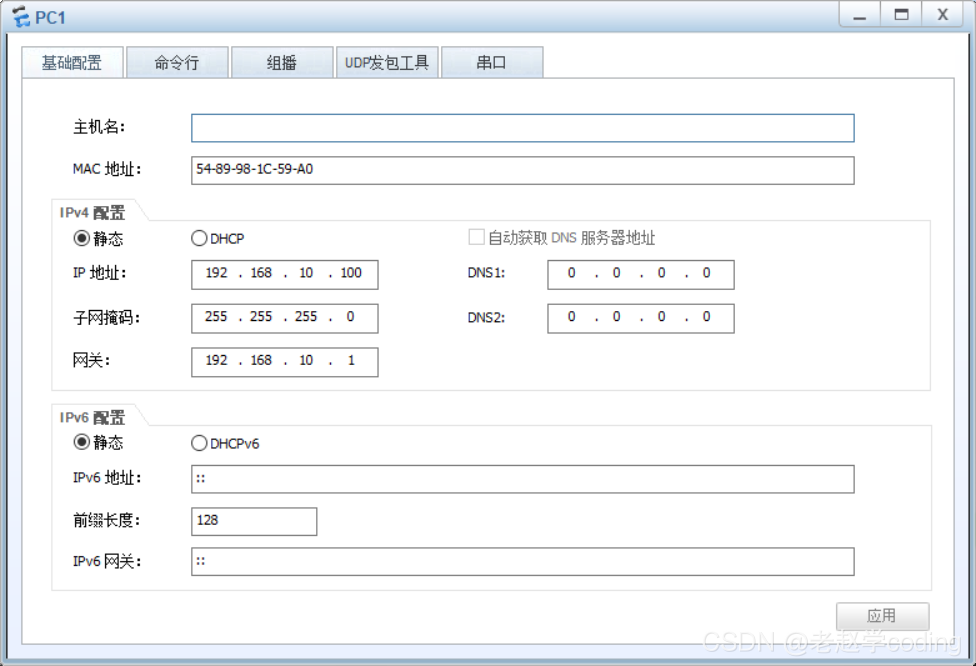

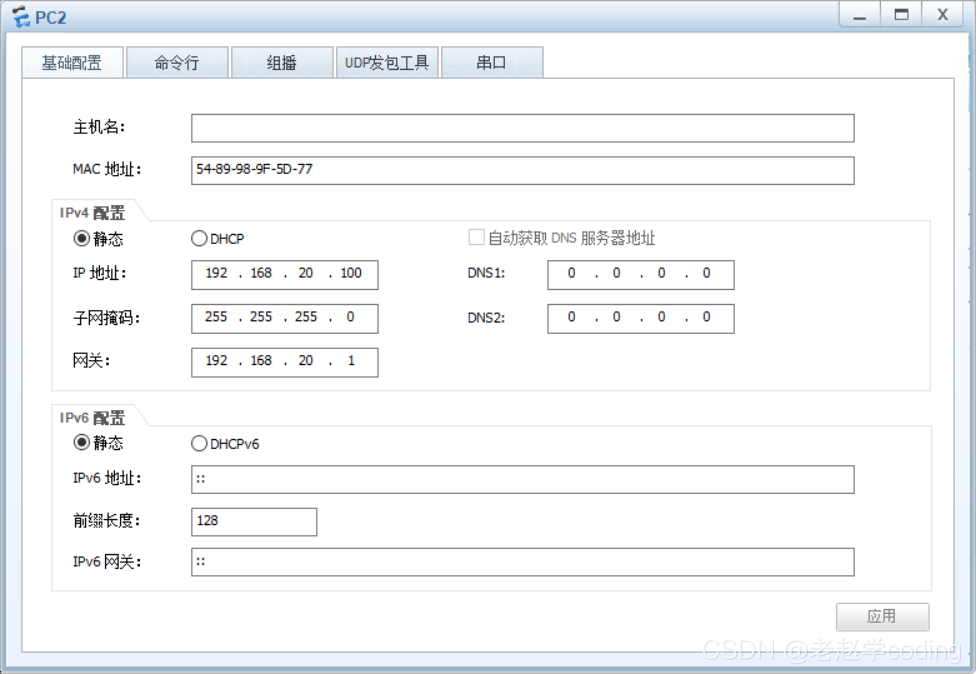

2.6配置PC1和PC2

在这里插入图片描述

在这里插入图片描述

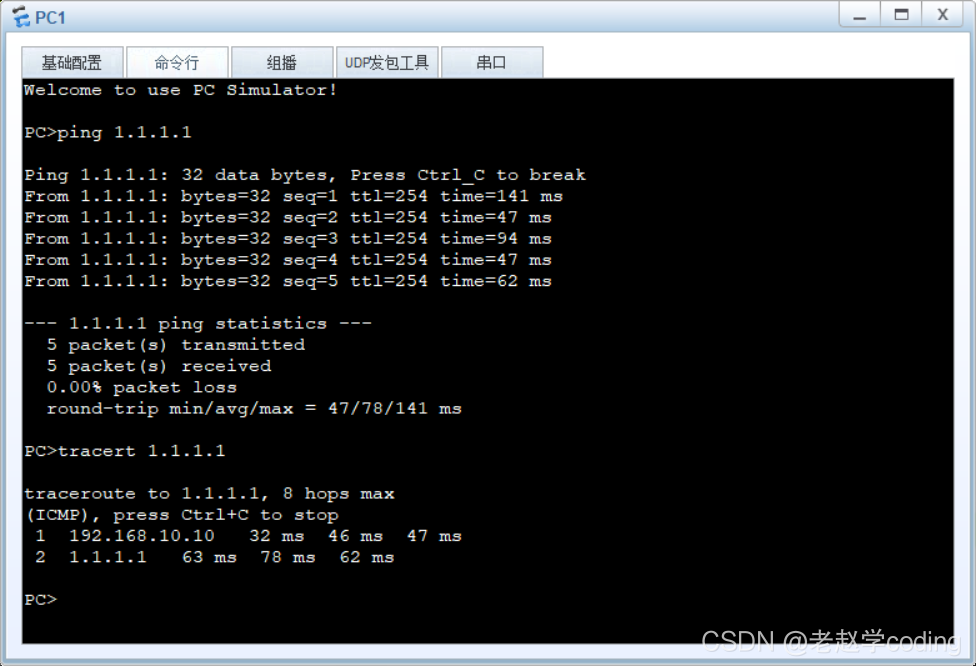

2.7ping一下测试是否通信，操作完成。

在这里插入图片描述

三、总结

3.1VRRP默认接口优先级是100
3.21主路由器一旦失效后，默认优先级是自动降10的
3.3VRRP配置总结：称为VRRP组的接口IP（真实）必须存在，而且成 员
间的接口真实IP必须不一样
接口虚拟IP必须一样，因为承担同一组的流量主路由器的优先级必须
大于备份路由器
