本文详细介绍了如何使用OPC服务器与三菱FX3U系列PLC进行通讯，包括设置PLC编程软件、配置OPC通道和设备、创建标签、使用LabVIEW建立I/O服务器以及通过共享变量控制PLC输出点位的过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

    整理了下19年总结的关于OPC通讯的word资料，希望对大家有用。

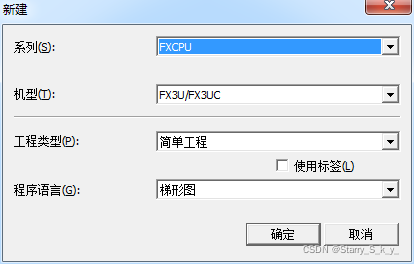

首先，打开三菱编程软件，新建一工程类型为FX3U系列的PLC，点击确定。如图1.所示。

图1.

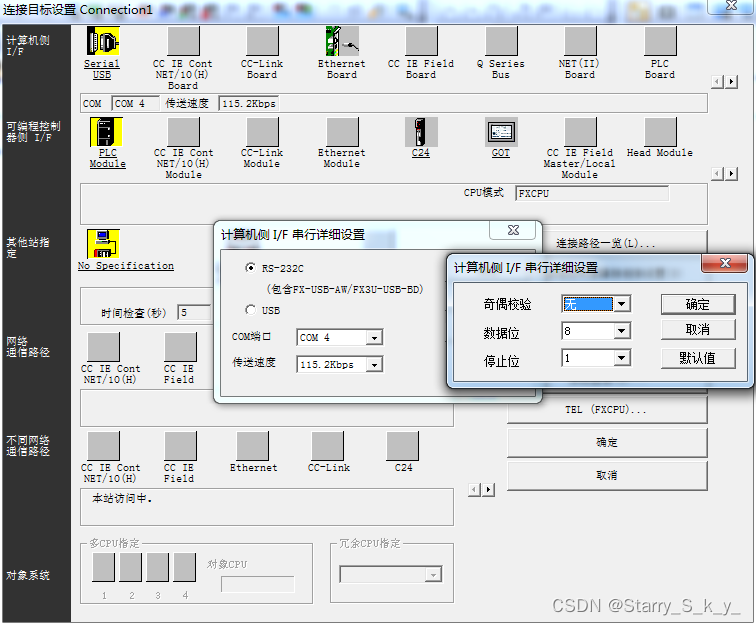

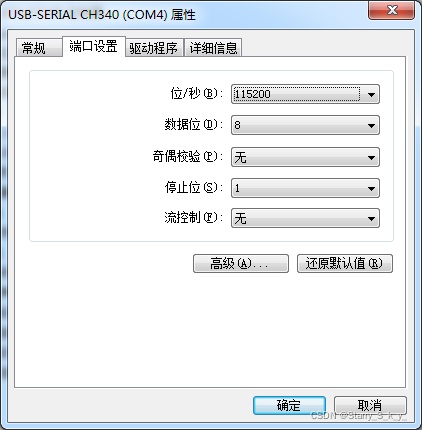

将RS422转USB接口线连接电脑与PLC，查看设备管理器显示需连接的COM口，同时需打开连接目标，修改端口，使其与之匹配，建立通信测试并确定成功连接到PLC。如图2.图3.所示。

图2.

图3.

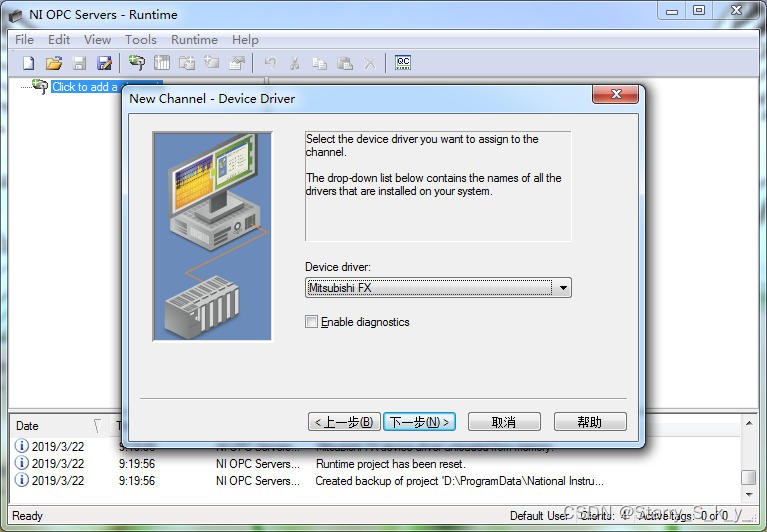

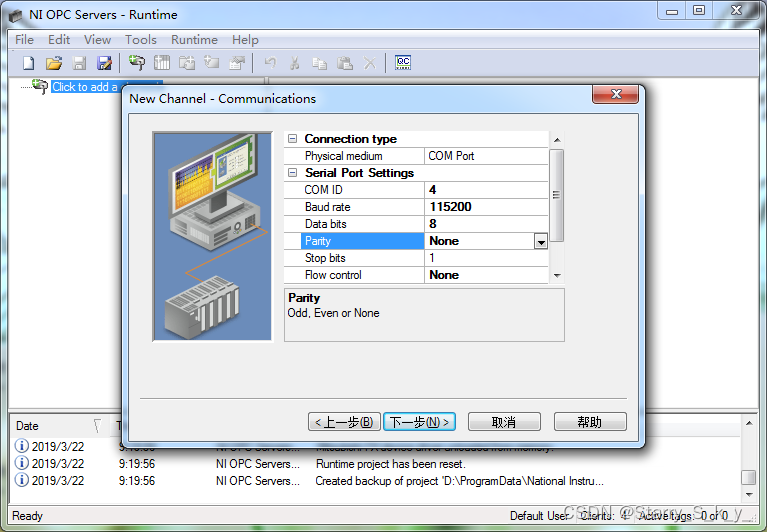

上传与通讯测试相关点位的测试程序，关闭PLC编程软件。打开OPC服务器，新建一个opf文件。添加通道1，选择型号为三菱FX系列的PLC，然后点击下一步，修改端口号以及波特率等相关参数使之与PLC编程软件内参数相匹配。之后点击下一步直至通道1配置完成。如图4.图5所示。

图4.

图5.

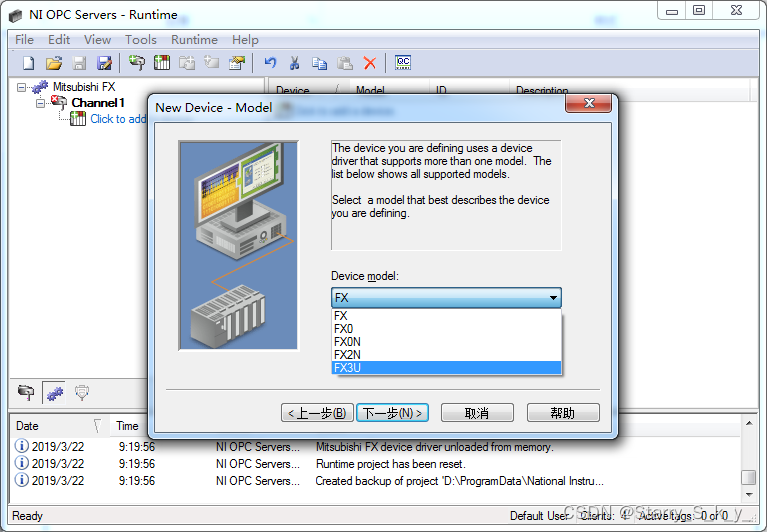

在通道1下面添加设备1，选择型号为FX3U系列的PLC，之后点击下一步直至设备一配置完成。如图6所示。

图6.

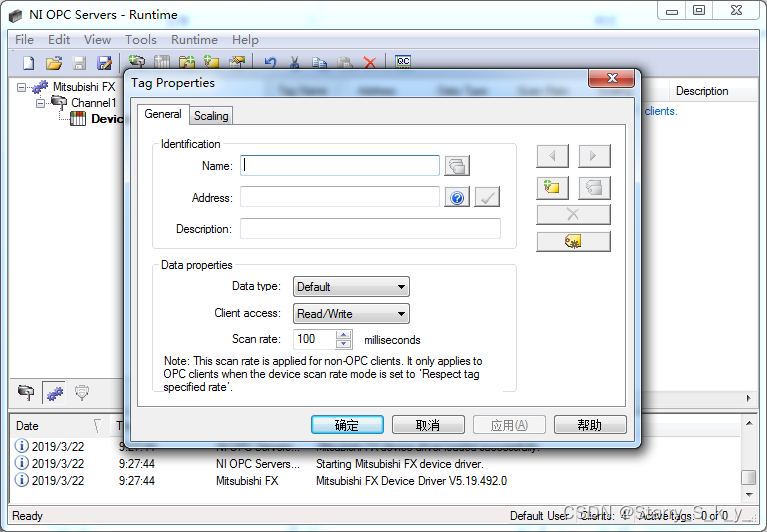

通道一配置完成后，在右侧点击鼠标添加标签，配置标签属性，配置完的标签如下图7.所示。

图7.

图8.

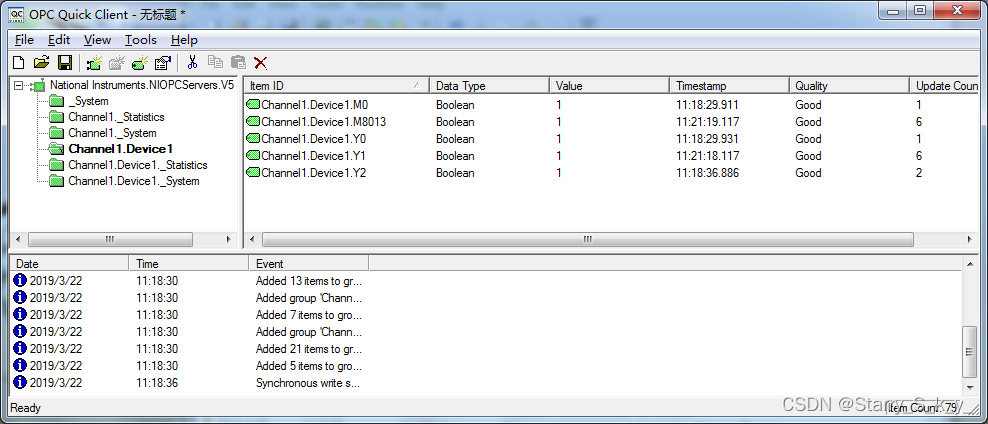

点击工具栏快速客户端图标，显示快速客户端质量好，右击相应标签，选择同步写入，查看PLC输出点是否随相应输入改变状态。如图9.所示。

图9.

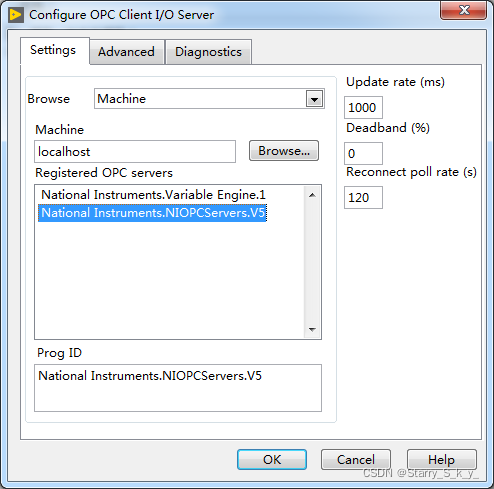

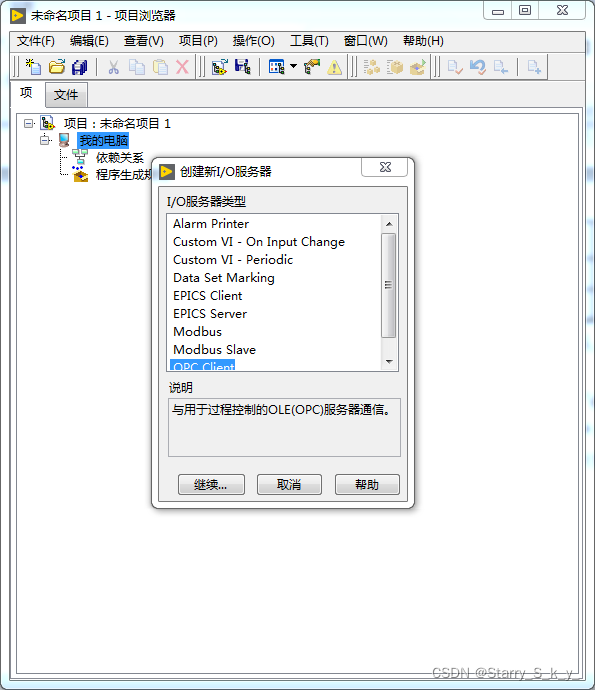

打开LabVIEW，新建项目。在项目或项目库的快捷菜单中，选择 “新建I/O Server”项，弹出对话框，选择“OPC Client”项。接下来弹出配置OPC客户端 I/O服务的对话框，选择NI OPC服务器。将自动在项目中创建I/O服务器，操作完成后，通过I/O服务器的快捷菜单，可以看到刚刚创建的标签。如图10.图11.所示。

图10.

图11.

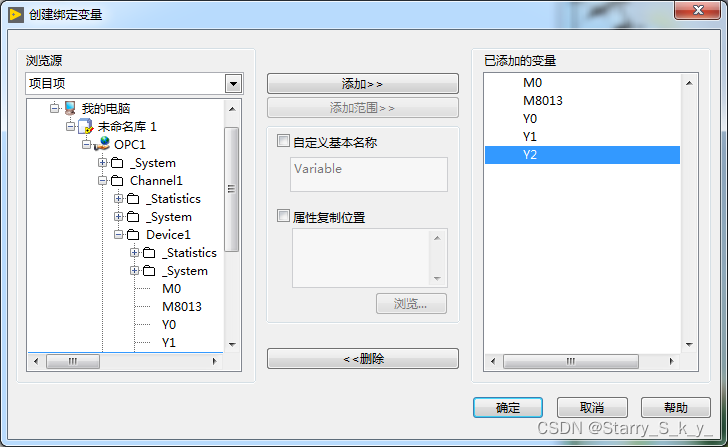

创建共享变量后，需先把共享变量绑定到I/O服务器中条目上，然后通过读写共享变量属性，可以间接控制外部设备。如图12.所示。

图12.

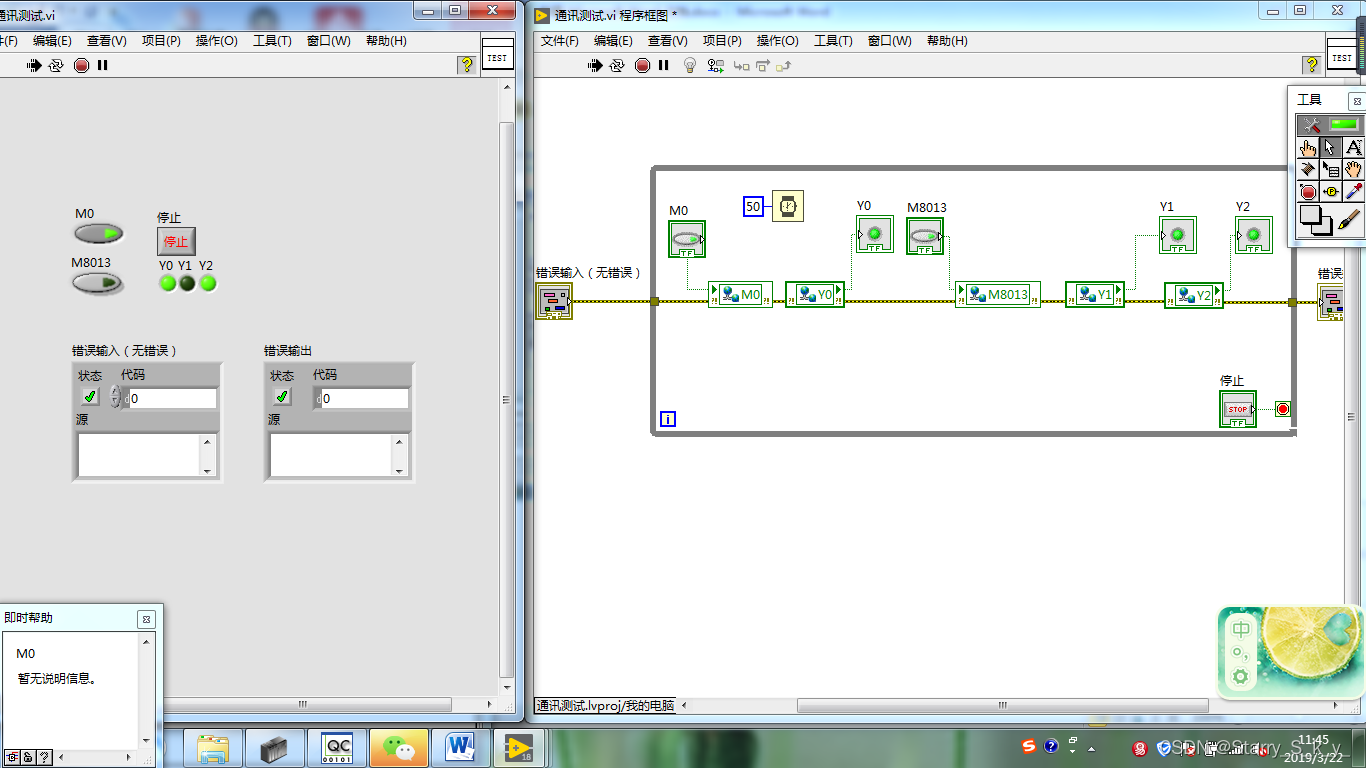

创建新的VI，将绑定的共享变量拖至程序框图中，然后运行该VI，可查看PLC上相关输出点位的状态。至此，OPC与三菱FX3U系列的PLC实现正常通讯。如图13所示。

图13.
