Modelsim的仿真之路（结束篇之波形比较）

前言

有备份习惯的人都会在遇到一些问题时，把备份前后的内容进行比较，用以了解改动的地方是否为该问题的导致因素。

在仿真上，除了比较仿真激励代码外，直接比较仿真结果也是一种需要。

创建参考源

先准备创建一个用于比较的参考源，相应使用的参考代码文末获取，Modelsim进入相应的路径

cd e:/Soft_File/Sim_File/compare

接着编译，并添加仿真信号至窗口显示，并同步将仿真结果存在“gold.wlf” 的文件中

vlib work
vlog *.v
vsim -wlf gold.wlf test_sm
add wave *
run 750 ns

运行完之后直接退出即可，准备创建测试源2

quit -sim

产生测试源

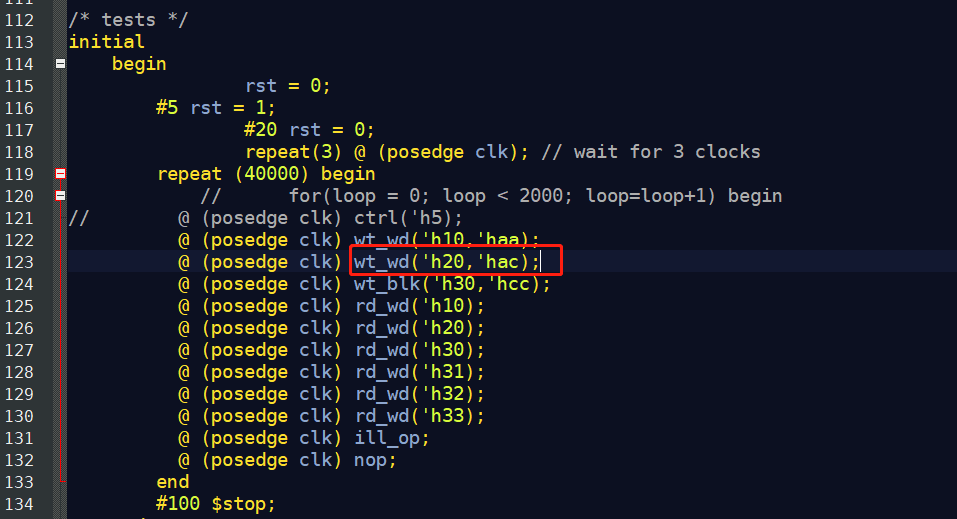

更改test_sm.v的文件内容，原本的’hbb换成’hac

保存好代码后，重新在Modelsim内编译

vlog test_sm.v
vsim test_sm
add wave *
run 750 ns

这个源就不用保存了，在仿真的界面准备导入刚刚存好的glod.wlf进行比较即可。

比较差异

在工具栏找比较的向导，Tools > Waveform Compare > Comparison Wizard
