boot ROM程序：

选择内部启动方式，启动boot ROM程序

初始化时钟、外部DDR3
从外部存储介质加载代码

必须解决两个问题：DDR3初始化参数如何确定？代码加载到哪里？镜像文件中就描述了这些问题。

镜像文件的五要素：

空偏移
- 芯片厂商设定
Image vector table，简称IVT
- 关键数据位置
Boot data，启动数据
- 镜像加载地址、大小
Device configuration data，简称DCD
- 关键外设的寄存器配置信息（时钟、DDR3相关）
bin文件
- 真正程序文件

8.7.1 Image Vector Table and Boot Data

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-9cQhZBnd-1596880013227)(C:\Users\admin\AppData\Roaming\Typora\typora-user-images\image-20200704091452248.png)]$

空偏移：

镜像不是从介质头部开始存储的，不同介质分别对应一段偏移地址。

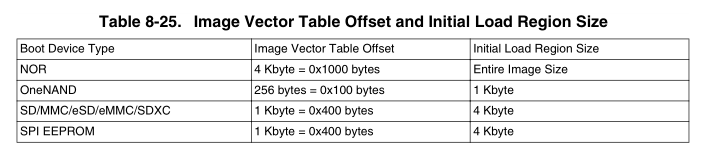

8.7.1 Image Vector Table and Boot Data

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-1vtPfJnb-1596880013250)(C:\Users\admin\AppData\Roaming\Typora\typora-user-images\image-20200704092110555.png)]$

Boot Device Type：不同启动介质
Image Vector Table Offset ：镜像有效数据偏移位置
Initial Load Region Size：boot rom程序读取程序大小

IVT表：

记录关键数据的位置。

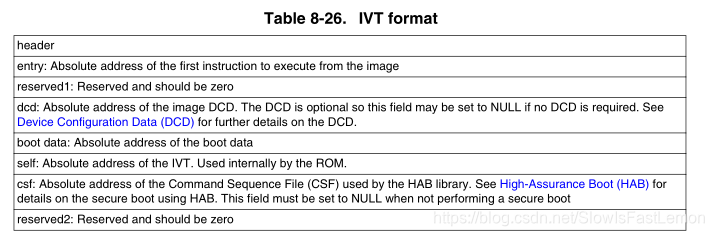

8.7.1.1 Image vector table structure

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-cUN4Yp0E-1596880013251)(C:\Users\admin\AppData\Roaming\Typora\typora-user-images\image-20200704093152444.png)]$

header：IVT的长度、大小
entry：程序运行地址
dcd：内存中DCD数据地址
boot data：内存中boot data地址
self：内存中IVT自己所在地址

Boot data：

记录"镜像"在内存中的加载地址和大小。

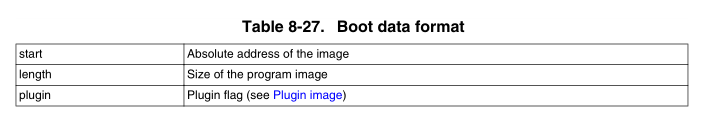

8.7.1.2 Boot data structure

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-lPR2mKHT-1596880013253)(C:\Users\admin\AppData\Roaming\Typora\typora-user-images\image-20200704094321719.png)]$

start：镜像在内存中的加载地址，包括空偏移
length：镜像长度，包括空偏移

DCD表：

外设寄存器配置信息,初始化关键外设。

8.7.2 Device Configuration Data (DCD)

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-tYcmluep-1596880013254)(C:\Users\admin\AppData\Roaming\Typora\typora-user-images\image-20200704100124427.png)]$
