用RAM存储器构造能够依次读取各存储单元内容的电路

本文介绍了一种使用RAM存储器构建电路的方法,该电路能够依次读取存储单元内容。通过不断改进电路设计,实现了地址写入、数据读出及地址刷新的自动化操作。

1 用RAM存储器构造能够依次读取各存储单元内容的电路

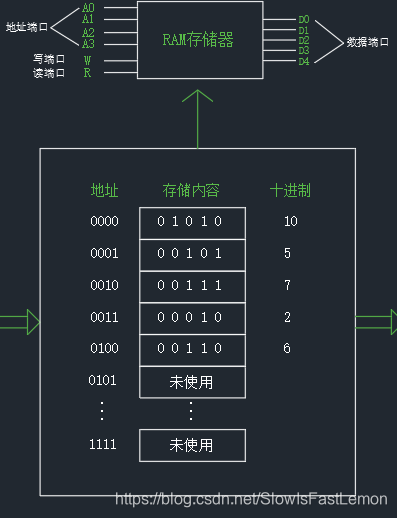

首先看一下我们的RAM存储器:
在这里插入图片描述

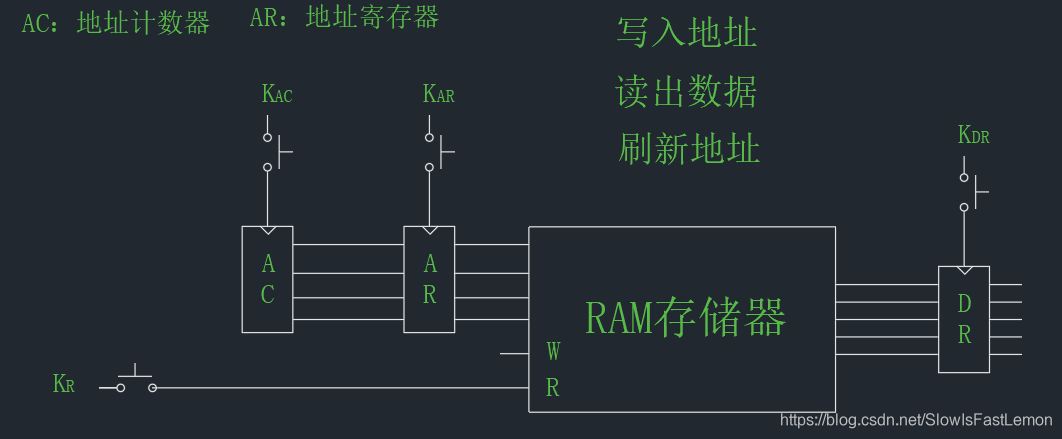

为了读取其中的内容,我们可以构造如下的电路:
在这里插入图片描述

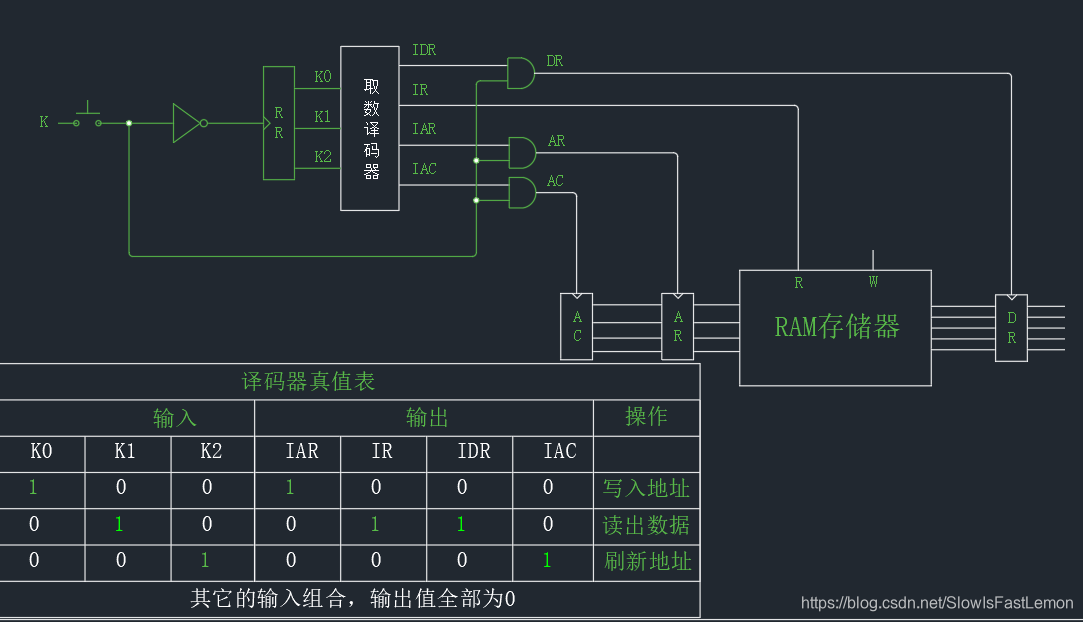

对于上述电路我们需要不停的点击各个按键,为了能够简化操作,我们继续对电路进行改进:
在这里插入图片描述
RR的初始值为001。点击第一次按键完成写入地址的操作,点击第二次按键完成读出数据的操作,点击第三次按键完成刷新地址的操作。
