PekkoAkka解析
- 在阅读 Flink 源码过程中，可以看到 Flink 在远程通信中重度依赖 Pekko（Akka 的一个社区分支）作为 RPC 框架。因此，有必要先解析相关类的实现逻辑，再结合调试分析启动过程。
PekkoRpcService
PekkoRpcService是 Flink 使用 Pekko（Akka 分支）实现 RPC 通信的核心服务类。
创建流程（通过 PekkoRpcServiceBuilder）：
- 初始化 ActorSystem：
- 会创建一个 ActorSystem，名字通常叫
"flink"或者"rpc"。 - 这个系统运行在一组线程上，用于承载所有 RPC 通信的 actor。
- 会创建一个 ActorSystem，名字通常叫
- 创建 SupervisorActor：
- SupervisorActor 是
RpcEndpoint的“容器管理者”。 - 它负责所有后续启动的
PekkoRpcActor的生命周期管理。 - 名称通常是
"rpc"，挂在 ActorSystem 根路径下。
- SupervisorActor 是
SupervisorActor
-
SupervisorActor是继承AbstractActor的一个类，功能类似“注册中心”和“守护者”。分别查看他的构造方法，createReceive方法和 -
构造函数：
- 初始化了一个
ConcurrentHashMap<String, ActorRef>：key是endpointId（如"resourceManager"、"jobManager"等）。value是对应PekkoRpcActor的引用。
- 接收线程上下文，用于调度任务。
createReceive：定义了
SupervisorActor能处理的消息类型，关键是：StartRpcActor消息- 包含：
propsFactory: 用于构建目标 actor（即PekkoRpcActor）的props。pekkoRpcActor是真正负责接收，发送，处理信息的actor。endpointId: 用于唯一标识该 RPC endpoint。
SupervisorActor收到后会：- 创建
PekkoRpcActor。 - 将其注册到自己的
endpointMap中。 - 返回该
actor的引用。
- 创建
SupervisorActor(Executor terminationFutureExecutor) { this.terminationFutureExecutor = terminationFutureExecutor; this.registeredRpcActors = new HashMap<>(); } @Override public Receive createReceive() { return receiveBuilder() .match(StartRpcActor.class, this::createStartRpcActorMessage) .matchAny(this::handleUnknownMessage) .build(); } private void createStartRpcActorMessage(StartRpcActor startRpcActor) { final String endpointId = startRpcActor.getEndpointId(); //注册该类 final RpcActorRegistration rpcActorRegistration = new RpcActorRegistration(endpointId); final Props rpcActorProps = startRpcActor .getPropsFactory() .create(rpcActorRegistration.getInternalTerminationFuture()); LOG.debug( "Starting {} with name {}.", rpcActorProps.actorClass().getSimpleName(), endpointId); try { final ActorRef actorRef = getContext().actorOf(rpcActorProps, endpointId); //记录初始化的组件 registeredRpcActors.put(actorRef, rpcActorRegistration); //告诉发送信息的组件，该组件已初始化成功。 getSender() .tell( StartRpcActorResponse.success( ActorRegistration.create( actorRef, rpcActorRegistration.getExternalTerminationFuture())), getSelf()); } catch (PekkoException e) { getSender().tell(StartRpcActorResponse.failure(e), getSelf()); } } - 初始化了一个
StartRpcActor
- 是一个Message类。用于本地启动组件。因为是本地，不涉及io，所以不用serializeable序列化该类。
static final class StartRpcActor {
private final PropsFactory propsFactory;
private final String endpointId;
private StartRpcActor(PropsFactory propsFactory, String endpointId) {
this.propsFactory = propsFactory;
this.endpointId = endpointId;
}
public String getEndpointId() {
return endpointId;
}
public PropsFactory getPropsFactory() {
return propsFactory;
}
private static StartRpcActor create(PropsFactory propsFactory, String endpointId) {
return new StartRpcActor(propsFactory, endpointId);
}
interface PropsFactory {
Props create(CompletableFuture<Void> terminationFuture);
}
}
Supervisor
- 一个静态内部类，主要封装了
SupervisorActor的ActorRef。因为需要用他来发送信息。
private static final class Supervisor implements AutoCloseableAsync {
private final ActorRef actor;
private final ExecutorService terminationFutureExecutor;
private Supervisor(ActorRef actor, ExecutorService terminationFutureExecutor) {
this.actor = actor;
this.terminationFutureExecutor = terminationFutureExecutor;
}
private static Supervisor create(
ActorRef actorRef, ExecutorService terminationFutureExecutor) {
return new Supervisor(actorRef, terminationFutureExecutor);
}
public ActorRef getActor() {
return actor;
}
@Override
public CompletableFuture<Void> closeAsync() {
return ExecutorUtils.nonBlockingShutdown(
30L, TimeUnit.SECONDS, terminationFutureExecutor);
}
}
总结
-
PekkoRpcService可以看到内部涉及了很多的类，而这3个是比较典型的类。用来管理内部SupervisorActor。 -
最后，在针对
PekkoRpcService查看一下他的初始化方法，startSupervisorActorPekkoRpcService( final ActorSystem actorSystem, final PekkoRpcServiceConfiguration configuration, final ClassLoader flinkClassLoader) { //获取对应的 actorSystem this.actorSystem = checkNotNull(actorSystem, "actor system"); this.configuration = checkNotNull(configuration, "pekko rpc service configuration"); this.flinkClassLoader = checkNotNull(flinkClassLoader, "flinkClassLoader"); Address actorSystemAddress = PekkoUtils.getAddress(actorSystem); if (actorSystemAddress.host().isDefined()) { address = actorSystemAddress.host().get(); } else { address = ""; } if (actorSystemAddress.port().isDefined()) { port = (Integer) actorSystemAddress.port().get(); } else { port = -1; } captureAskCallstacks = configuration.captureAskCallStack(); // Pekko always sets the threads context class loader to the class loader with which it was // loaded (i.e., the plugin class loader) // we must ensure that the context class loader is set to the Flink class loader when we // call into Flink // otherwise we could leak the plugin class loader or poison the context class loader of // external threads (because they inherit the current threads context class loader) internalScheduledExecutor = new ActorSystemScheduledExecutorAdapter(actorSystem, flinkClassLoader); terminationFuture = new CompletableFuture<>(); stopped = false; //启动对应的 startSupervisorActor supervisor = startSupervisorActor(); startDeadLettersActor(); } private Supervisor startSupervisorActor() { final ExecutorService terminationFutureExecutor = Executors.newSingleThreadExecutor( new ExecutorThreadFactory( "RpcService-Supervisor-Termination-Future-Executor")); final ActorRef actorRef = SupervisorActor.startSupervisorActor( actorSystem, withContextClassLoader(terminationFutureExecutor, flinkClassLoader)); return Supervisor.create(actorRef, terminationFutureExecutor); } //SupervisorActor.startSupervisorActor 方法 public static ActorRef startSupervisorActor( ActorSystem actorSystem, Executor terminationFutureExecutor) { final Props supervisorProps = //这里没有用工厂方法，应该是可以改进的地方。但是只用这一次，也没啥必要。 Props.create(SupervisorActor.class, terminationFutureExecutor) .withDispatcher("pekko.actor.supervisor-dispatcher"); return actorSystem.actorOf(supervisorProps, getActorName()); } //supervisorProps, getActorName() public static String getActorName() { return PekkoRpcServiceUtils.SUPERVISOR_NAME; } //这里表明了该路径是rpc，写死的。 static final String SUPERVISOR_NAME = "rpc"; -

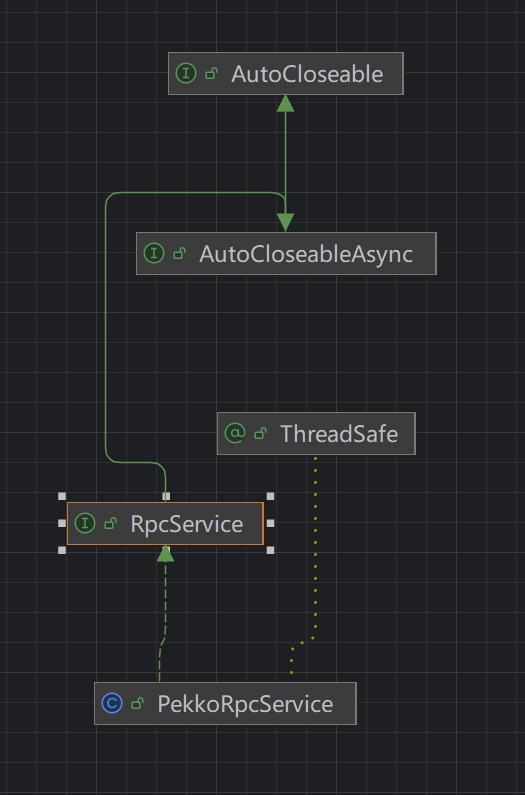

PekkoRpcServiceUML图
PekkoRpcActor
-
这个类是
flink-akka框架中真正“干活”的核心类，负责接收并处理各类消息。 -
它内部持有一个
rpcEndpoint实例，后者是组件的服务端实现，而非客户端。 -
RPC 通信的本质，是希望通过本地调用的方式实现远程方法的执行。为屏蔽本地与远程的差异，系统需要一个既具备服务端特性、又具备网关（即客户端）特性的类。
-
PekkoRpcActor正是扮演了这个双重角色：它一方面负责接收和分发远程调用请求，另一方面配合代理机制实现对外的调用接口，从而让使用者感觉就像在调用本地对象的方法一样。 -
这个类我们需要观察他的 构造方法和 createReceive。
class PekkoRpcActor<T extends RpcEndpoint & RpcGateway> extends AbstractActor{ /** the endpoint to invoke the methods on. */ protected final T rpcEndpoint; PekkoRpcActor( final T rpcEndpoint, final CompletableFuture<Boolean> terminationFuture, final int version, final long maximumFramesize, final boolean forceSerialization, final ClassLoader flinkClassLoader) { checkArgument(maximumFramesize > 0, "Maximum framesize must be positive."); this.rpcEndpoint = checkNotNull(rpcEndpoint, "rpc endpoint"); this.flinkClassLoader = checkNotNull(flinkClassLoader); this.forceSerialization = forceSerialization; this.mainThreadValidator = new MainThreadValidatorUtil(rpcEndpoint); this.terminationFuture = checkNotNull(terminationFuture); this.version = version; this.maximumFramesize = maximumFramesize; this.rpcEndpointStopped = new AtomicBoolean(false); this.rpcEndpointTerminationResult = RpcEndpointTerminationResult.failure( new RpcException( String.format( "RpcEndpoint %s has not been properly stopped.", rpcEndpoint.getEndpointId()))); //状态，所有组件都有对应的状态，开始时，会启动onstart方法。从而调用组建的onstart方法 this.state = StoppedState.STOPPED; } @Override public Receive createReceive() { return ReceiveBuilder.create() .match(RemoteHandshakeMessage.class, this::handleHandshakeMessage) .match(ControlMessages.class, this::handleControlMessage) //直接看这个类，这个类是组件专门处理消息的类 .matchAny(this::handleMessage) .build(); } } protected void handleRpcMessage(Object message) { if (message instanceof RunAsync) { handleRunAsync((RunAsync) message); } else if (message instanceof CallAsync) { handleCallAsync((CallAsync) message); } else if (message instanceof RpcInvocation) { //这个是本地调用方法 handleRpcInvocation((RpcInvocation) message); } else { log.warn( "Received message of unknown type {} with value {}. Dropping this message!", message.getClass().getName(), message); sendErrorIfSender( new UnknownMessageException( "Received unknown message " + message + " of type " + message.getClass().getSimpleName() + '.')); } } private void handleRpcInvocation(RpcInvocation rpcInvocation) { Method rpcMethod = null; try { String methodName = rpcInvocation.getMethodName(); Class<?>[] parameterTypes = rpcInvocation.getParameterTypes(); //这里是反射，通过 methodName和parameterTypes 查找。rpcInvocation 则封装了getMethodName，getParameterTypes，getArgs这三个类。 rpcMethod = lookupRpcMethod(methodName, parameterTypes); } catch (final NoSuchMethodException e) { log.error("Could not find rpc method for rpc invocation.", e); RpcConnectionException rpcException = new RpcConnectionException("Could not find rpc method for rpc invocation.", e); getSender().tell(new Status.Failure(rpcException), getSelf()); } if (rpcMethod != null) { try { // this supports declaration of anonymous classes rpcMethod.setAccessible(true); final Method capturedRpcMethod = rpcMethod; if (rpcMethod.getReturnType().equals(Void.TYPE)) { // No return value to send back runWithContextClassLoader( () -> capturedRpcMethod.invoke(rpcEndpoint, rpcInvocation.getArgs()), flinkClassLoader); } else { final Object result; try { result = runWithContextClassLoader( () -> capturedRpcMethod.invoke( rpcEndpoint, rpcInvocation.getArgs()), flinkClassLoader); } catch (InvocationTargetException e) { log.debug( "Reporting back error thrown in remote procedure {}", rpcMethod, e); // tell the sender about the failure getSender().tell(new Status.Failure(e.getTargetException()), getSelf()); return; } final String methodName = rpcMethod.getName(); final boolean isLocalRpcInvocation = rpcMethod.getAnnotation(Local.class) != null; if (result instanceof CompletableFuture) { final CompletableFuture<?> responseFuture = (CompletableFuture<?>) result; sendAsyncResponse(responseFuture, methodName, isLocalRpcInvocation); } else { sendSyncResponse(result, methodName, isLocalRpcInvocation); } } } catch (Throwable e) { log.error("Error while executing remote procedure call {}.", rpcMethod, e); // tell the sender about the failure getSender().tell(new Status.Failure(e), getSelf()); } } }
RpcServer
RpcServer是RPC服务的提供类，通俗地说，它赋予了继承自RpcEndpoint的组件远程通信的能力，相当于其客户端接口。- 即便是在本地场景中，
RpcEndpoint也会通过继承RpcServer来调用自身的方法，从而统一了本地调用与远程调用的方式。 - 这种设计屏蔽了 RPC 框架的底层细节，使上层组件无需关心调用是本地还是远程，实现了调用语义的高度一致性。
PekkoInvocationHandler
PekkoInvocationHandler是一个真正实现了RpcServer接口的类。- 同时它还实现了 Java 的
InvocationHandler接口，这是 Java 动态代理的核心接口，通常用于配合Proxy.newProxyInstance方法生成代理对象。 - 通过这种代理机制，
PekkoInvocationHandler可以在方法调用前后插入额外逻辑，实现类似 AOP（面向切面编程）中的前置增强和后置增强，从而对方法行为进行透明扩展。 - 查看他的Invoke方法和构造函数
PekkoInvocationHandler(
String address,
String hostname,
ActorRef rpcEndpoint,
Duration timeout,
long maximumFramesize,
boolean forceRpcInvocationSerialization,
@Nullable CompletableFuture<Void> terminationFuture,
boolean captureAskCallStack,
ClassLoader flinkClassLoader) {
this.address = Preconditions.checkNotNull(address);
this.hostname = Preconditions.checkNotNull(hostname);
this.rpcEndpoint = Preconditions.checkNotNull(rpcEndpoint);
this.flinkClassLoader = Preconditions.checkNotNull(flinkClassLoader);
this.isLocal = this.rpcEndpoint.path().address().hasLocalScope();
this.timeout = Preconditions.checkNotNull(timeout);
this.maximumFramesize = maximumFramesize;
this.forceRpcInvocationSerialization = forceRpcInvocationSerialization;
this.terminationFuture = terminationFuture;
this.captureAskCallStack = captureAskCallStack;
}
@Override
public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
//该类本身的方法。通过他判断是
Class<?> declaringClass = method.getDeclaringClass();
Object result;
if (declaringClass.equals(PekkoBasedEndpoint.class)
|| declaringClass.equals(Object.class)
|| declaringClass.equals(RpcGateway.class)
|| declaringClass.equals(StartStoppable.class)
|| declaringClass.equals(MainThreadExecutable.class)
|| declaringClass.equals(RpcServer.class)) {
result = method.invoke(this, args);
} else if (declaringClass.equals(FencedRpcGateway.class)) {
throw new UnsupportedOperationException(
"InvocationHandler does not support the call FencedRpcGateway#"
+ method.getName()
+ ". This indicates that you retrieved a FencedRpcGateway without specifying a "
+ "fencing token. Please use RpcService#connect(RpcService, F, Time) with F being the fencing token to "
+ "retrieve a properly FencedRpcGateway.");
} else {
//这里远程调用
result = invokeRpc(method, args);
}
return result;
}

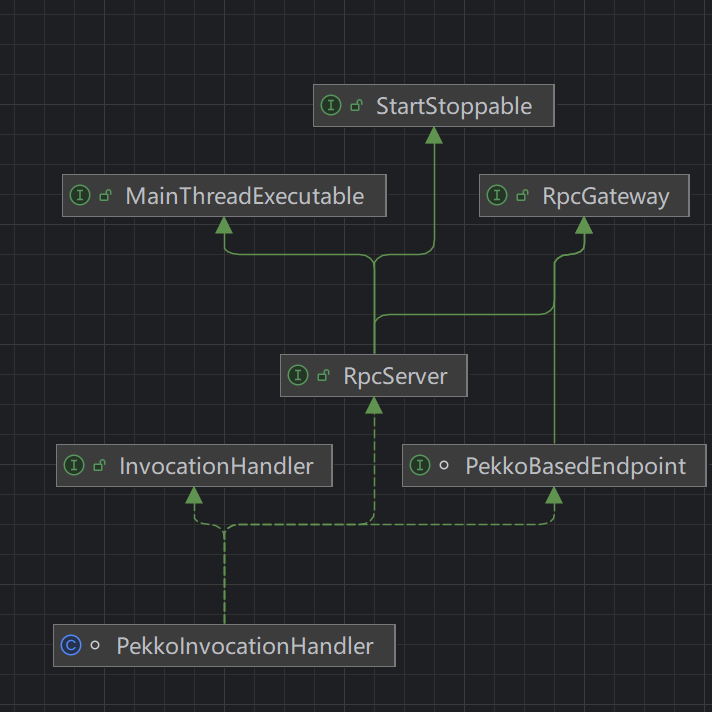

PekkoInvocationHandler继承UML图
RpcEndPoint
RpcEndpoint是 Flink RPC 通信的标志类。继承它的组件具备了远程通信能力，并拥有自身的生命周期状态管理能力。- 类内部主要包含两个核心成员：
endpointId和rpcServer。其中endpointId用于标识组件自身的唯一身份，rpcServer则是真正提供远程服务能力的对象。
protected RpcEndpoint(final RpcService rpcService, final String endpointId) {
this.rpcService = checkNotNull(rpcService, "rpcService");
this.endpointId = checkNotNull(endpointId, "endpointId");
// RpcService 即前面提到的 PekkoRpcService。
// 关键点在于传入 this —— 即当前组件实例。
// 所有继承 RpcEndpoint 的组件都会被 PekkoInvocationHandler 所代理，
// 从而屏蔽客户端与服务端之间的差异，实现透明的 RPC 调用。
this.rpcServer = rpcService.startServer(this);
this.resourceRegistry = new CloseableRegistry();
this.mainThreadExecutor =
new MainThreadExecutor(rpcServer, this::validateRunsInMainThread, endpointId);
registerResource(this.mainThreadExecutor);
}
PekkoRpcService
最后，重新回到 PekkoRpcService的startServer方法。
@Override
public <C extends RpcEndpoint & RpcGateway> RpcServer startServer(C rpcEndpoint) {
checkNotNull(rpcEndpoint, "rpc endpoint");
//这里注册，也就是发给 SupervisorActor。该类可以接收消息。创建主键了
final SupervisorActor.ActorRegistration actorRegistration = registerRpcActor(rpcEndpoint);
//这里获得组件的actorRef
final ActorRef actorRef = actorRegistration.getActorRef();
final CompletableFuture<Void> actorTerminationFuture =
actorRegistration.getTerminationFuture();
LOG.info(
"Starting RPC endpoint for {} at {} .",
rpcEndpoint.getClass().getName(),
actorRef.path());
final String address = PekkoUtils.getRpcURL(actorSystem, actorRef);
final String hostname;
Option<String> host = actorRef.path().address().host();
if (host.isEmpty()) {
hostname = "localhost";
} else {
hostname = host.get();
}
//这里表明该类，必须同时满足 RpcServer和PekkoBasedEndpoint。而这不就是 PekkoInvocationHandler
Set<Class<?>> implementedRpcGateways =
new HashSet<>(RpcUtils.extractImplementedRpcGateways(rpcEndpoint.getClass()));
implementedRpcGateways.add(RpcServer.class);
implementedRpcGateways.add(PekkoBasedEndpoint.class);
final InvocationHandler invocationHandler;
//FencedRpcEndpoint是状态类。主要有些rpc通信有自己的uuid。需要确保两者交互的服务端和客户端都是最新的
if (rpcEndpoint instanceof FencedRpcEndpoint) {
// a FencedRpcEndpoint needs a FencedPekkoInvocationHandler
invocationHandler =
new FencedPekkoInvocationHandler<>(
address,
hostname,
actorRef,
configuration.getTimeout(),
configuration.getMaximumFramesize(),
configuration.isForceRpcInvocationSerialization(),
actorTerminationFuture,
((FencedRpcEndpoint<?>) rpcEndpoint)::getFencingToken,
captureAskCallstacks,
flinkClassLoader);
} else {
//actorRef 这个是真正actor的引用。就是 这个 rpcserver.start内部就是调用 rpcEndpoint.tell(ControlMessages.START, ActorRef.noSender()); 这个方法。可以自己去看源码，追踪一下。
invocationHandler =
new PekkoInvocationHandler(
address,
hostname,
actorRef,
configuration.getTimeout(),
configuration.getMaximumFramesize(),
configuration.isForceRpcInvocationSerialization(),
actorTerminationFuture,
captureAskCallstacks,
flinkClassLoader);
}
// Rather than using the System ClassLoader directly, we derive the ClassLoader
// from this class . That works better in cases where Flink runs embedded and all Flink
// code is loaded dynamically (for example from an OSGI bundle) through a custom ClassLoader
ClassLoader classLoader = getClass().getClassLoader();
@SuppressWarnings("unchecked")
RpcServer server =
(RpcServer)
Proxy.newProxyInstance(
classLoader,
implementedRpcGateways.toArray(
new Class<?>[implementedRpcGateways.size()]),
invocationHandler);
return server;
}
private <C extends RpcEndpoint & RpcGateway> SupervisorActor.ActorRegistration registerRpcActor(
C rpcEndpoint) {
final Class<? extends AbstractActor> rpcActorType;
if (rpcEndpoint instanceof FencedRpcEndpoint) {
rpcActorType = FencedPekkoRpcActor.class;
} else {
rpcActorType = PekkoRpcActor.class;
}
synchronized (lock) {
checkState(!stopped, "RpcService is stopped");
final SupervisorActor.StartRpcActorResponse startRpcActorResponse =
SupervisorActor.startRpcActor(
//这个是 supervisor内部封装的引用
supervisor.getActor(),
//这个是 propsfactory的lambda表达式
actorTerminationFuture ->
Props.create(
rpcActorType,
rpcEndpoint,
actorTerminationFuture,
getVersion(),
configuration.getMaximumFramesize(),
configuration.isForceRpcInvocationSerialization(),
flinkClassLoader),
rpcEndpoint.getEndpointId());
final SupervisorActor.ActorRegistration actorRegistration =
startRpcActorResponse.orElseThrow(
cause ->
new RpcRuntimeException(
String.format(
"Could not create the %s for %s.",
PekkoRpcActor.class.getSimpleName(),
rpcEndpoint.getEndpointId()),
cause));
actors.put(actorRegistration.getActorRef(), rpcEndpoint);
return actorRegistration;
}
}
总结
-
PekkoRpcService可以看作是整个PekkoAkkaRPC 框架的顶层入口。它内部维护了一个SupervisorActor，用于统一管理所有挂载在其上的组件 Actor。 -
各个组件通过
SupervisorActor启动，生成对应的PekkoRpcActor，这是组件内部真正接收和处理消息的类。它通过反射调用所绑定的RpcEndpoint中的方法，实现消息调度。 -
RpcServer则是对外提供 RPC 能力的网关接口，由PekkoInvocationHandler实现。 -
PekkoInvocationHandler内部持有对应组件的PekkoRpcActor的ActorRef，并通过 Java 动态代理机制，对接口方法进行拦截与远程调用封装。 -
由于组件通常具有状态，需要通过
start()方法启动，而这一过程本质上是组件“调用自身方法”。为了统一这种“服务端调用自身”和“客户端远程调用”的语义差异，PekkoInvocationHandler便作为关键桥梁，屏蔽了通信的底层细节。 -
最后，这两章内容之所以显得绕，是因为
PekkoAkka本身的架构确实复杂。为了实现 Flink 所需的 RPC 框架语义，底层采用了大量“黑魔法”式的设计与逻辑抽象。从本质上看，这种抽象的目的，是让上层组件只需继承RpcEndpoint，而对外通信只需定义一个继承自RpcGateway的接口即可，尽可能屏蔽底层通信细节。 -
就当前章节而言，若只看
PekkoRpcService到PekkoInvocationHandler这一套链路，可能很难获得直接的启发，甚至会觉得“空转”。但保留这部分架构印象非常重要——一旦我们开始分析JobManager等核心组件的启动流程，这些类的存在就会变得合理且自然；否则后续看源码时，仍然不得不回头一点点梳理 Akka（Pekko）的通信机制。 -
也欢迎大家留言讨论问题。
