CANoe基础操作教程

在使用CANoe之前，首先要有俩个条件

1. CANoe软件（应用程序+驱动程序）缺一不可

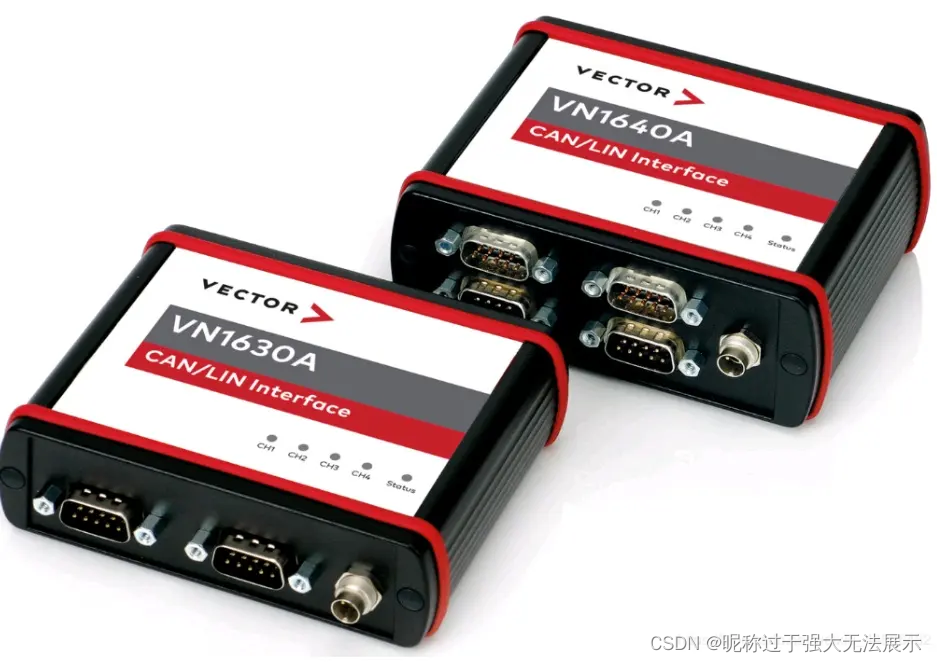

2. CANoe硬件设备

软件下载链接：https://portal.vector.com/
CANoe物理设备获取的方法只有通过企业联系VECTOR公司购买，一个大概20W-30W左右；

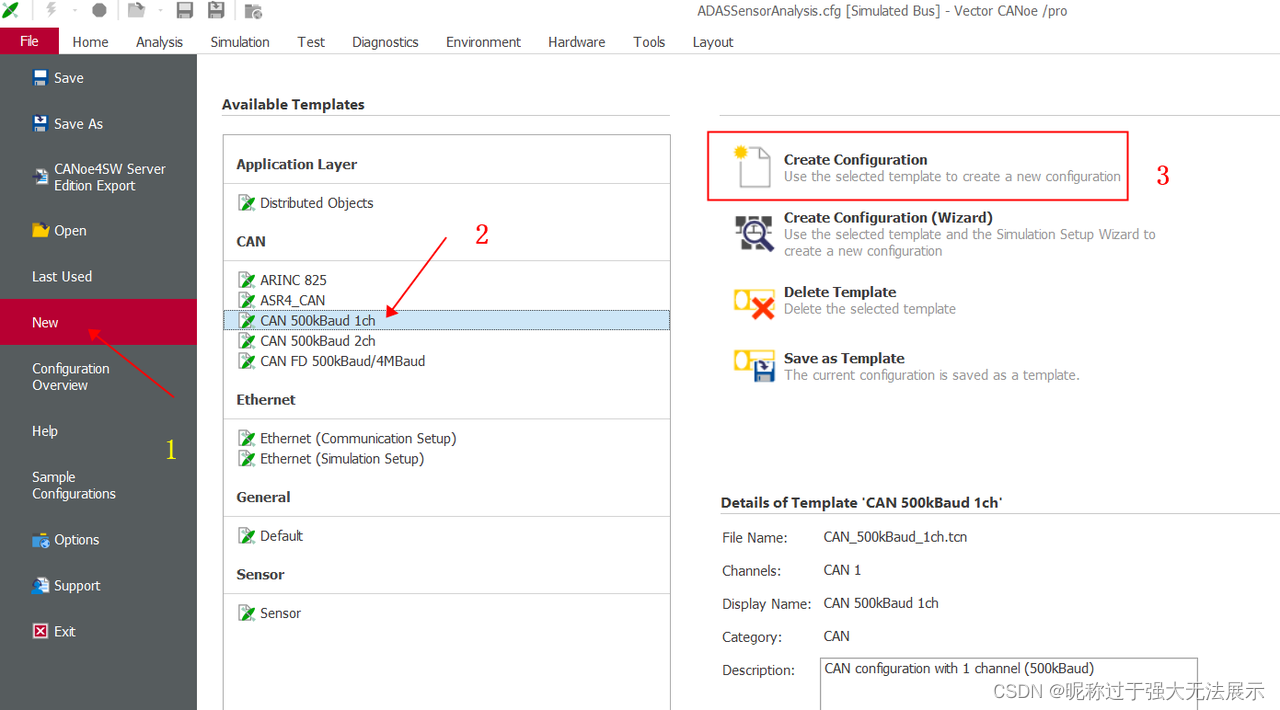

一、启动canoe软件，进入canoe

• 新建工程
• 选择工程模板（500KBaud：通信速率；1ch：通道数目）
• 点击创建…

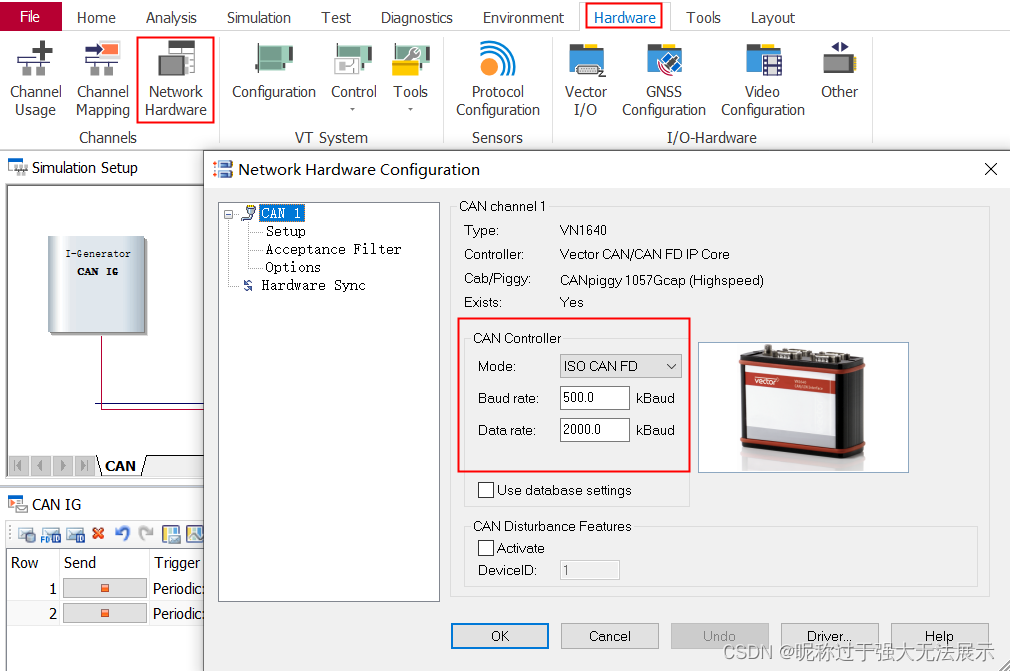

二、设置通信速率

按照下图操作并设置数值与其保持一致

配置后点击OK

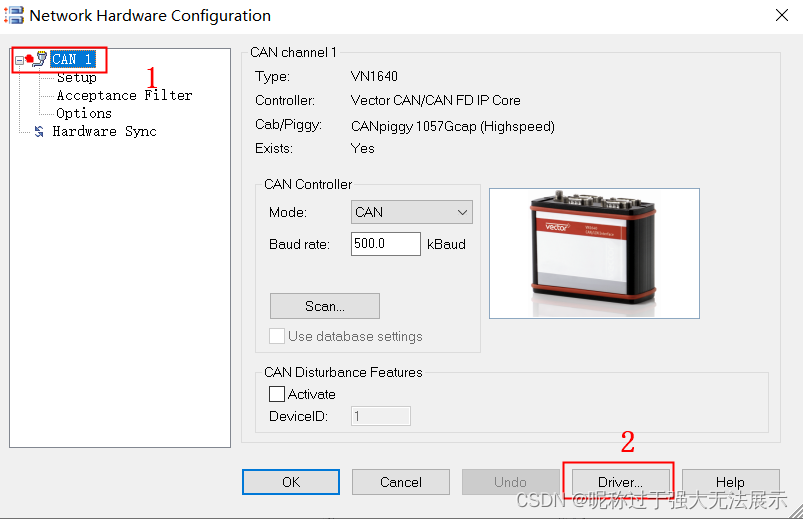

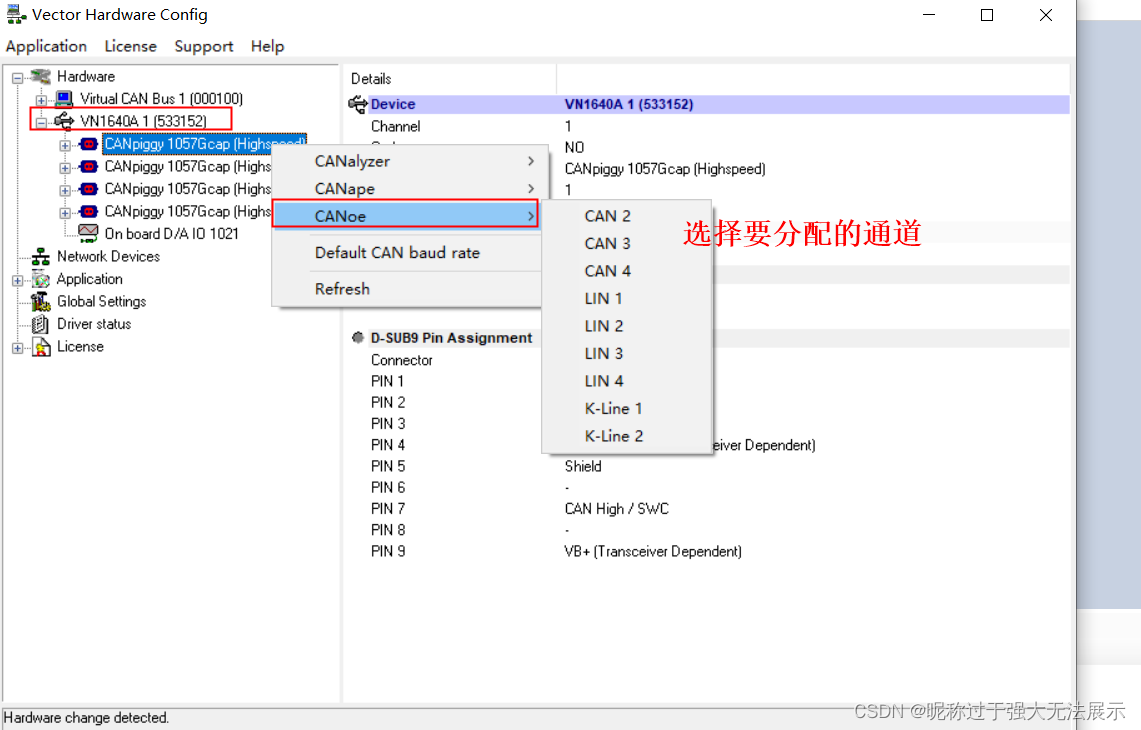

备注：若CAN1通道前显示不可用的状态；点击Driver…


设置完之后关闭Network Hardware Configuration界面后，再重新打开，检查CAN通道的状态是否正常；

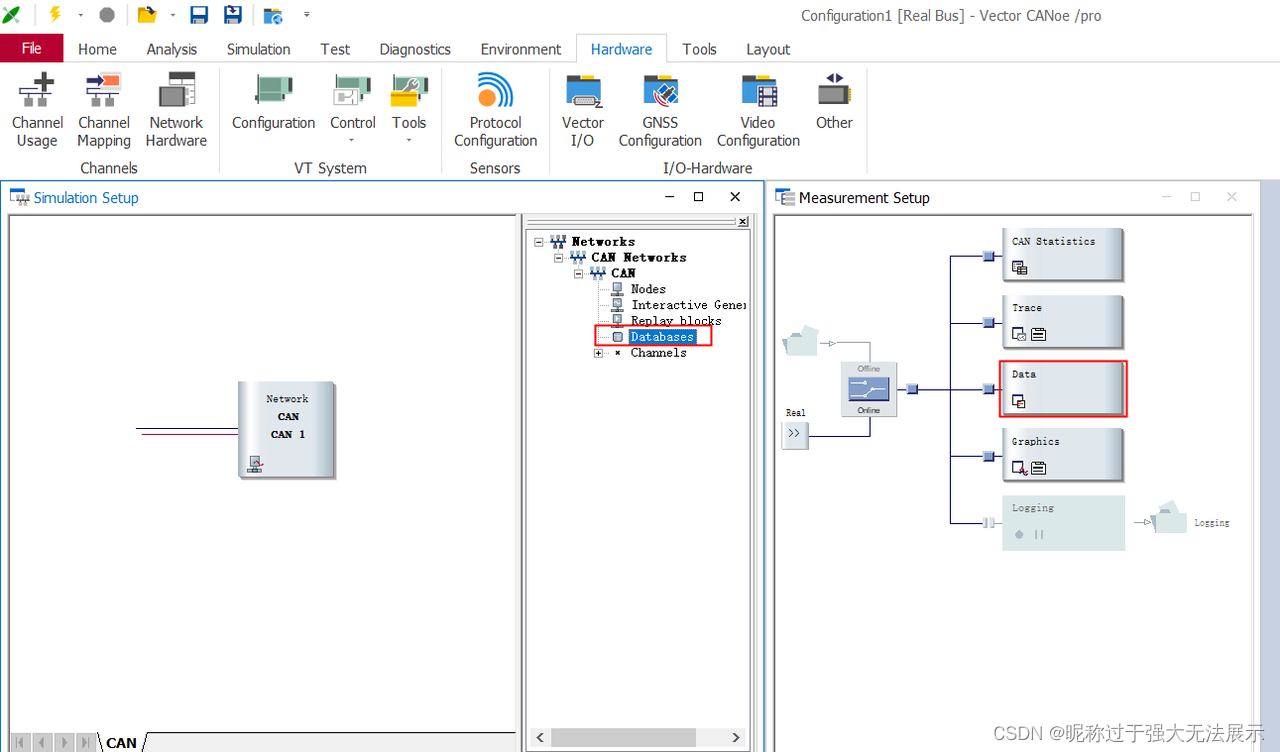

三、添加数据库-dbc文件

dbc文件就相当于装有信号的数据库文件，这个dbc文件可以自己通过canoe创建，也可以直接使用你们项目的现成文件；

• 下图是俩种添加方式； 都通过点击右键：ADD添加

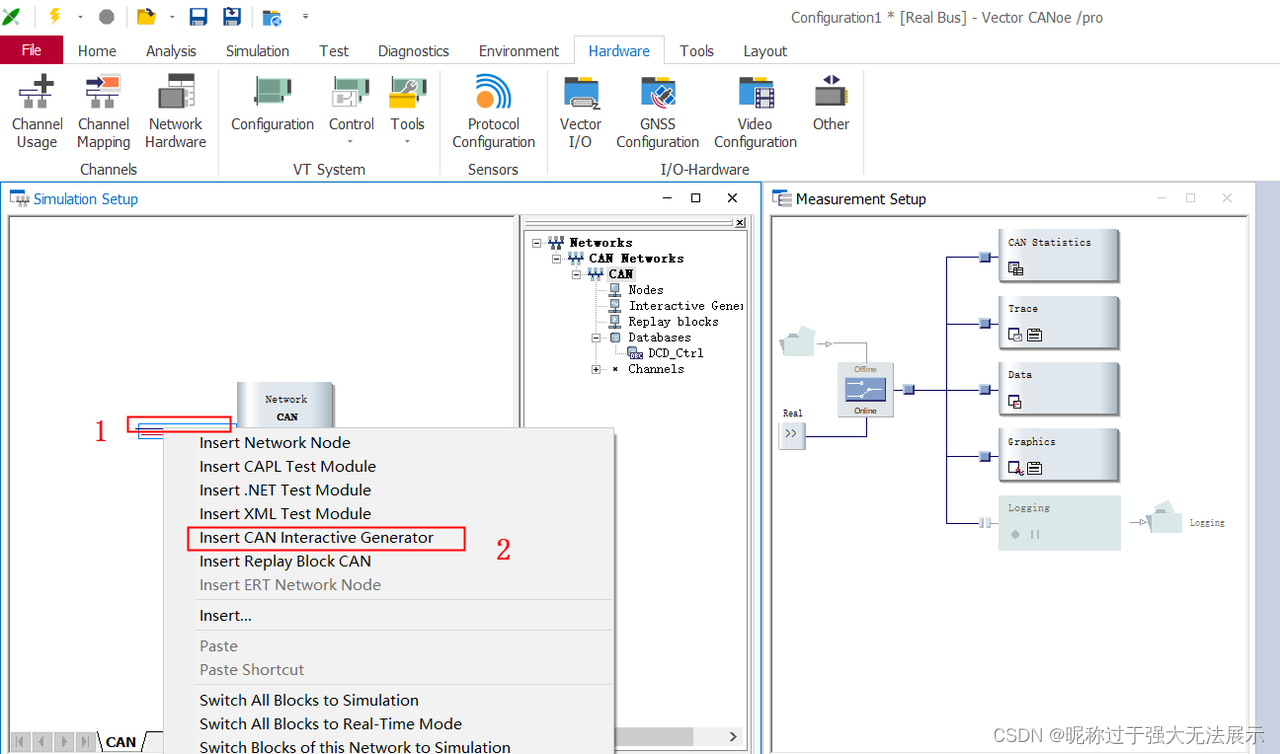

四、创建IG模块，即发送模块

1. 右键线条
2. 选择insert CAN interaction Generator

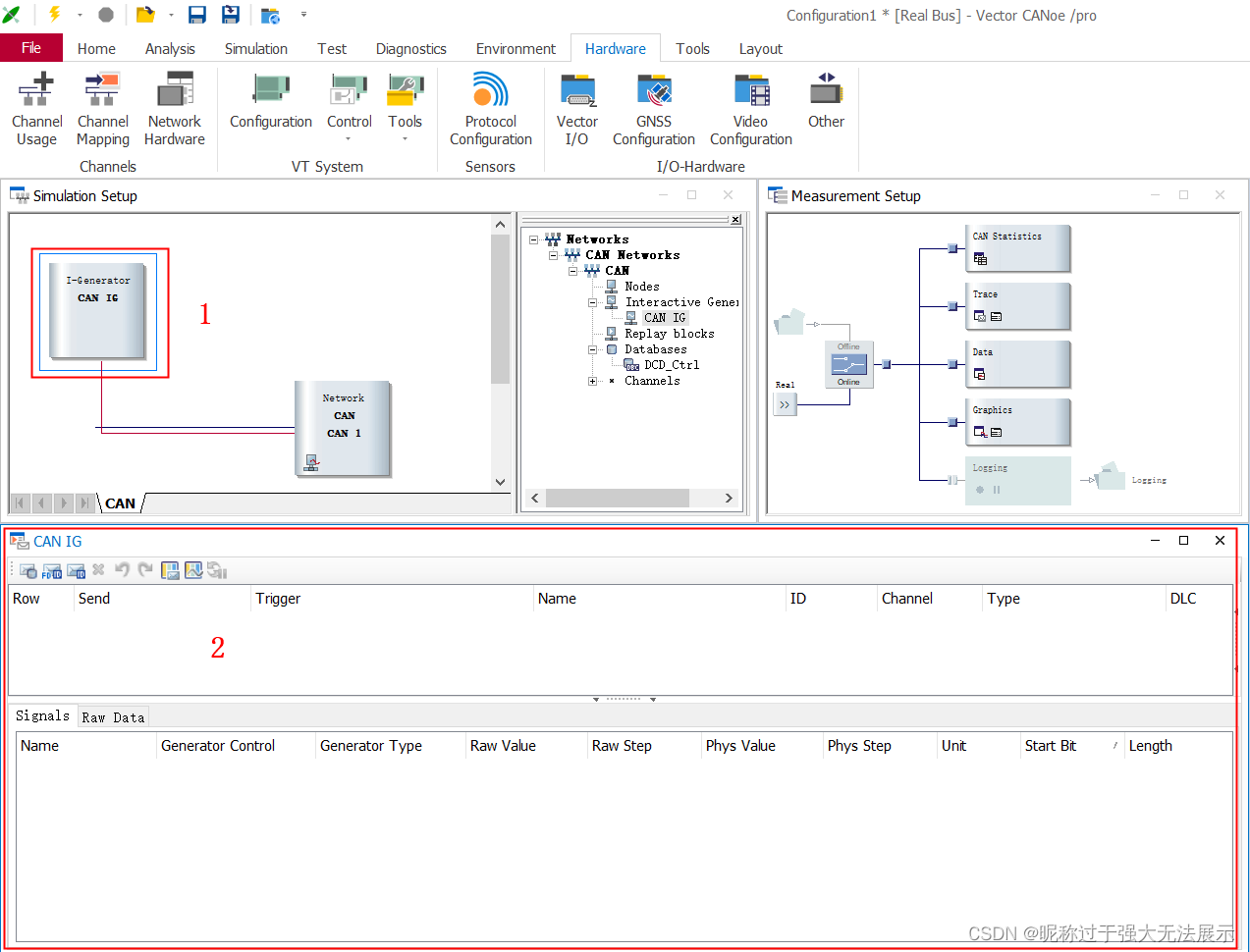

• 创建完成之后双击该模块…

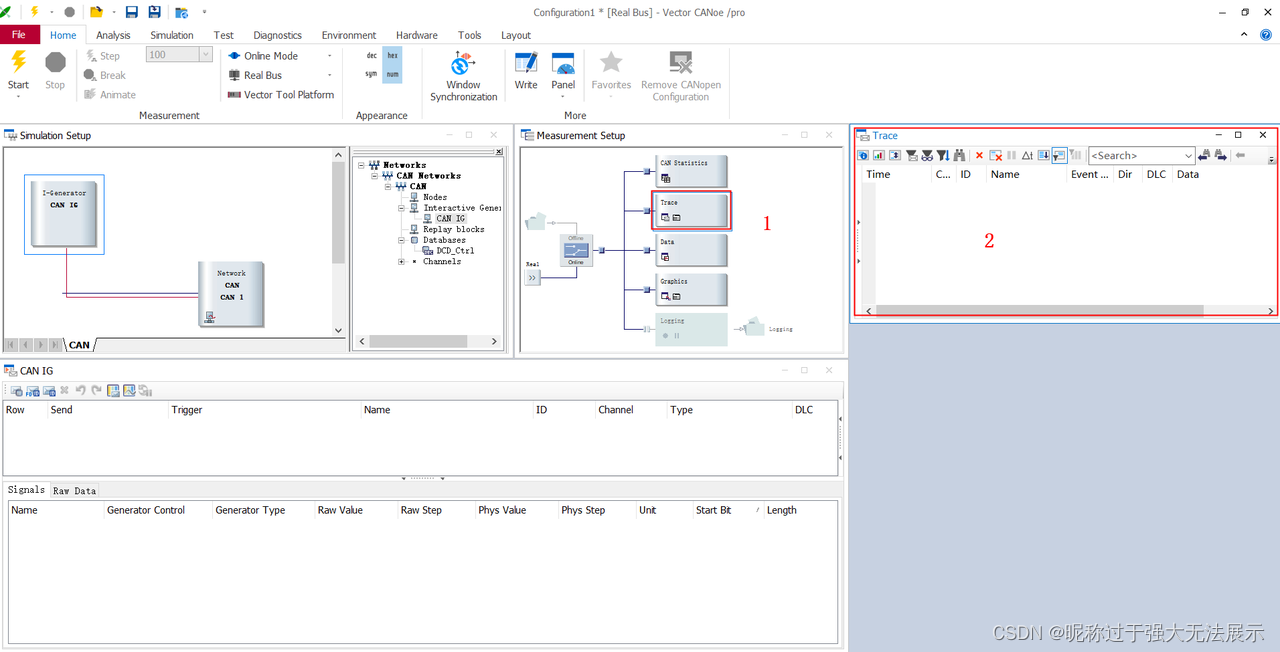

  打开Trace窗口；双击第1步即可打开Trace窗口（下图）

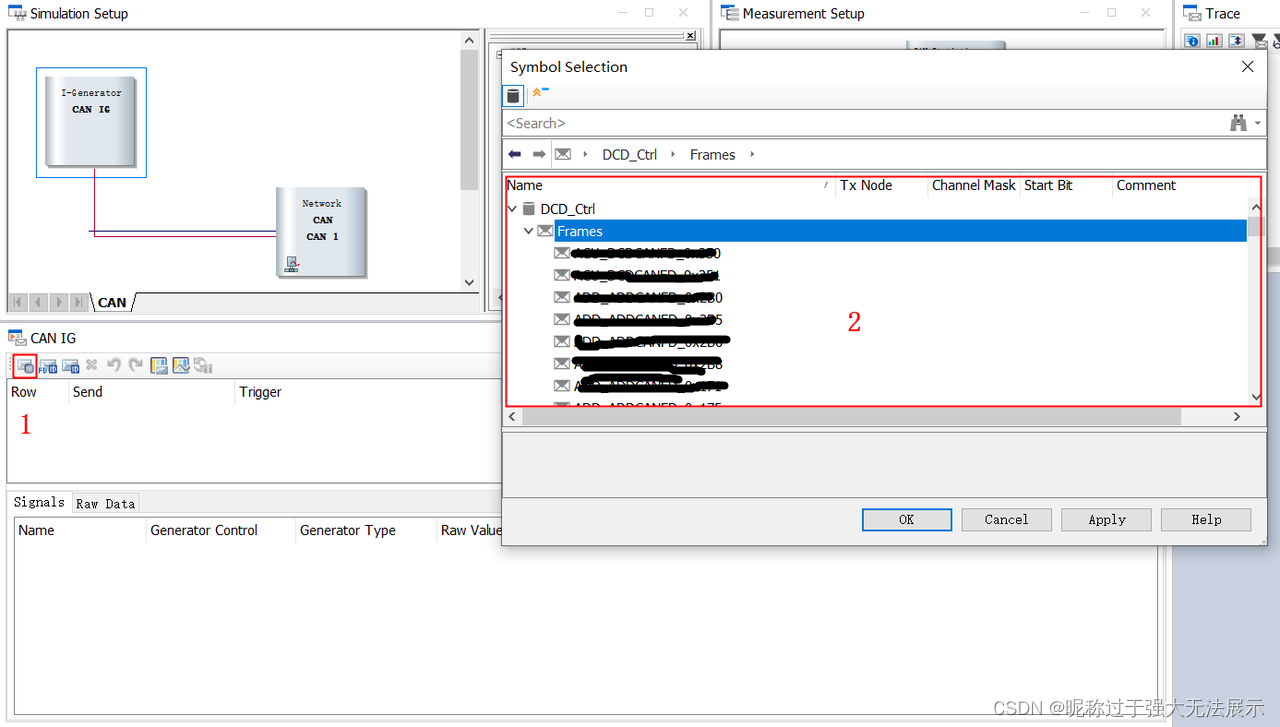

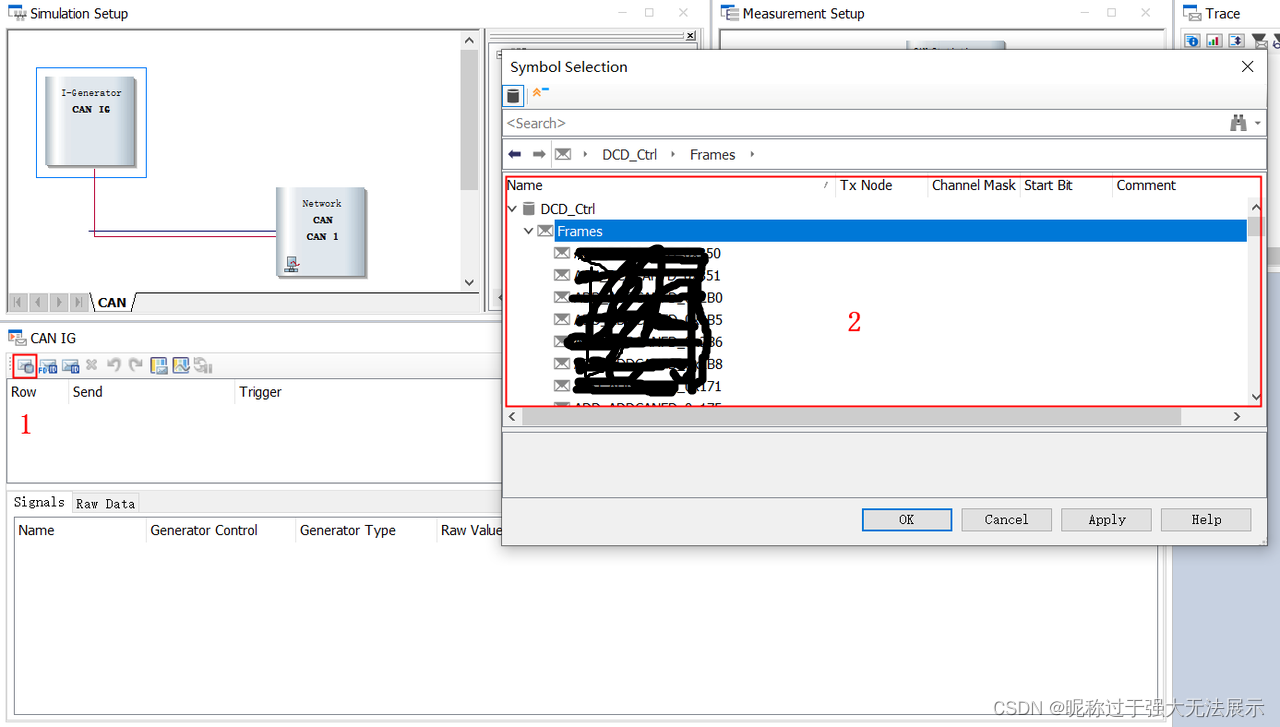

五、在IG模块菜单栏中选择第一个菜单，使用数据库文件…

六、选择信号ID，点击OK!

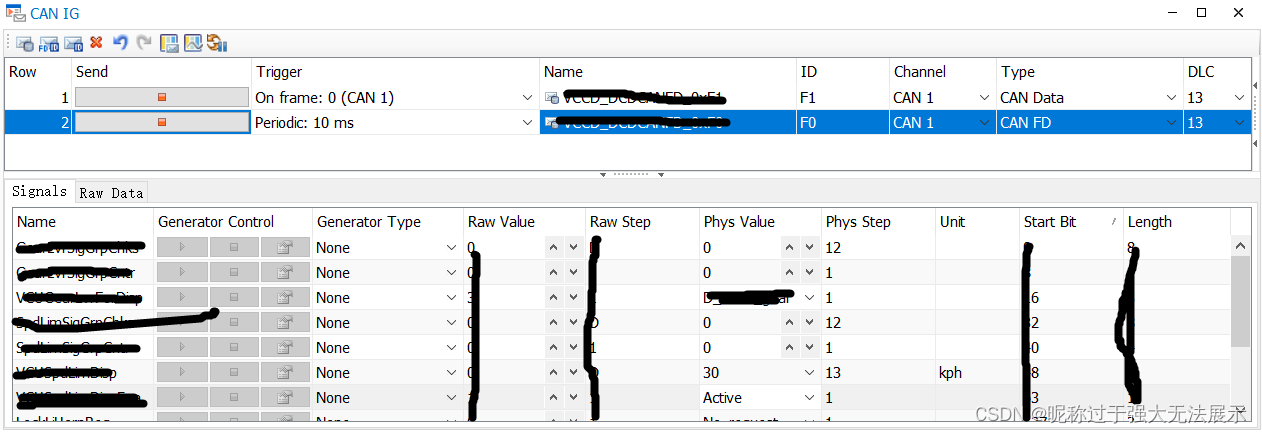

在Trigger中进行如下设置，之后点击左上角“闪电”按钮，进行执行；

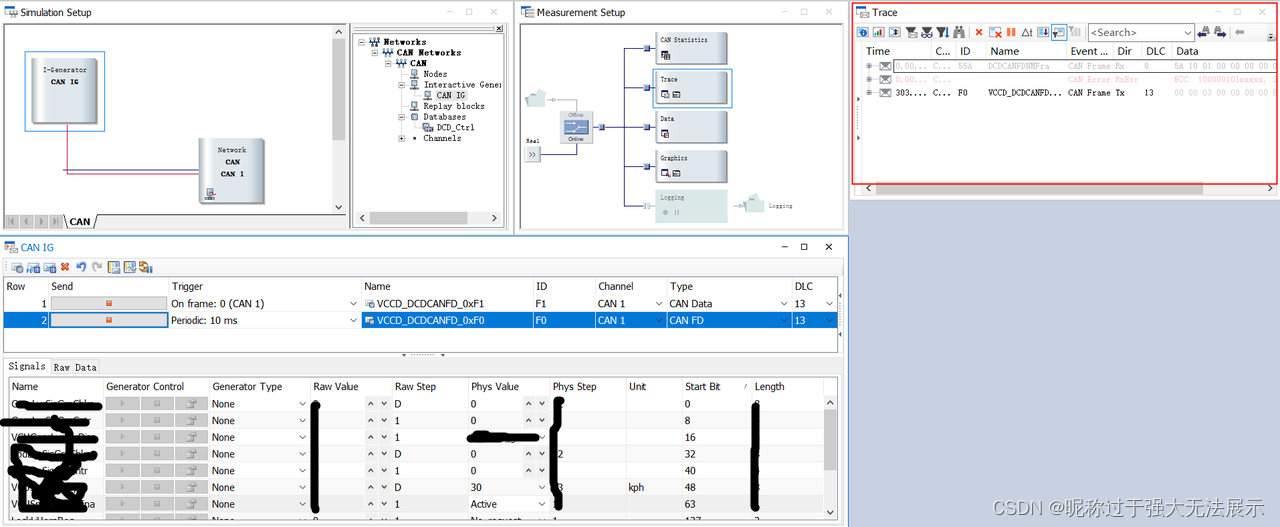

信号发送成功，如下图…
