一、集群

概念解析

集群（CLUSTER）概念
- 集群就是一组计算机，它们作为一个整体向用户提供一组网络资源
集群核心：任务调度
集群目的
- 提高性能：如计算密集型应用
- 降低成本：相对超级计算机价格低廉
- 提高可扩展性：只要增加集群节点即可
- 增强可靠性：多个节点完成相同功能，有效避免单点
集群分类
- HA：高可用集群（High Availability Cluster）
- LBC：负载均衡集群/负载均衡系统（Load Balance Cluster）
- HPC：
  - 科学计算集群（High Performance Computing Cluster）
  - 高性能计算集群（High Performance Computing）
集群有以下几种类型：

1. 高性能计算集群：用于处理大规模计算任务，如科学计算、气象预测、金融建模等。

2. 负载均衡集群：用于分配网络流量和负载，以确保网络服务的高可用性和可靠性。

3. 高可用性集群：用于提供高可用性和容错能力，以确保系统在故障时仍能正常运行。

集群的主要作用是提高计算能力、可靠性和可扩展性。通过将多个计算机或服务器组合在一起，集群可以同时处理多个任务，从而提高计算能力。此外，集群还可以提供容错和负载均衡功能，以确保系统的高可用性和可靠性。最后，集群还可以通过添加新的计算机或服务器来扩展系统的规模，以满足不断增长的计算需求。

二、LVS

概念解析

LVS：Linux Virtual Server，Linux虚拟服务器
- Linux虚拟服务器（LVS）是章文嵩在国防科技大学就读博士期间研发的
- 由于性能过于强悍被Linux内核维护组织收录，从2.4版本内核开始嵌入
功能
- 实现高可用的、可伸缩的Web、Mail、Cache和Media等网络服务
目标
- 利用Linux操作系统和LVS集群软件实现一个高可用、高性能、低成本的服务器应用集群
组件
- 工作在内核空间的IPVS模块
- 工作在用户空间的ipvsadm管理工具
LVS的工作模式：
- NAT：网络地址转换
- DR：路由模式
- TUN：隧道模式
术语：
- 调度器：LVS服务器
- 真实服务器Real Server：提供服务的服务器
- VIP：虚拟地址，提供给用户访问的地址
- DIP：指定地址，LVS服务器上与真实服务器通信的地址
- RIP：真实地址，真实服务器的地址
常见的调度算法，共10个，常用的有4个：
- 轮询rr：Real Server轮流提供服务
- 加权轮询wrr：根据服务器性能设置权重，权重大的得到的请求更多
- 最少连接lc：根据Real Server的连接数分配请求
- 加权最少连接wlc：类似于wrr，根据权重分配请求

LVS-NAT模式

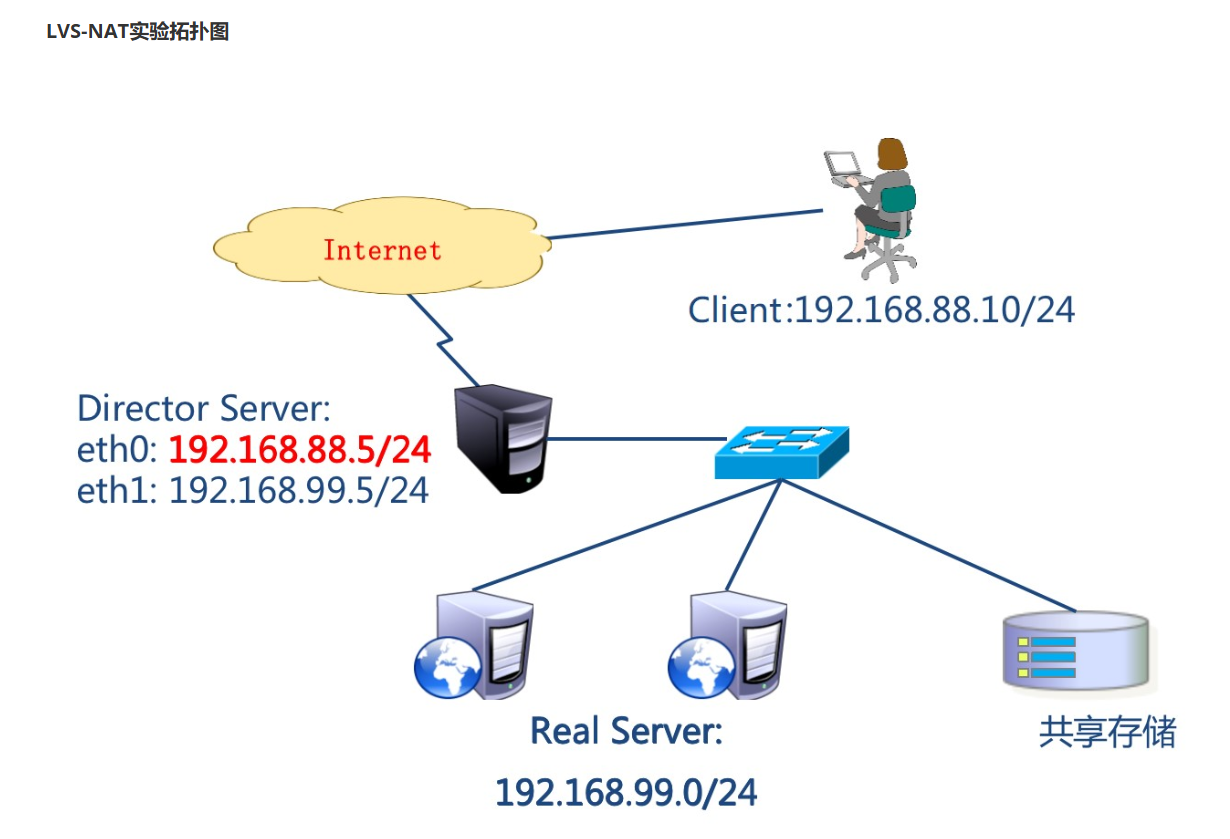

实验环境准备

主机名	IP地址	角色
pubserver（已存在）	eth0：192.168.88.240 eth1->192.168.99.240	ansible主机
client	eth0->192.168.88.10 网关：192.168.88.5	客户端
lvs1	eth0 -> 192.168.88.5 eth1->192.168.99.5	lvs服务器
web1	eth1->192.168.99.100 网关：192.168.99.5	web服务器
web2	web2：eth1->192.168.99.200 网关：192.168.99.5	web服务器

Ansible配置

## 配置Ansible

# 创建单独工作目录

[root@pubserver ~]# mkdir cluster

[root@pubserver ~]# cd cluster/

# 编写ansible配置文件和主机清单列表文件

[root@pubserver cluster]# vim ansible.cfg

[defaults]

inventory = inventory

host_key_checking = false

module_name = shell

[root@pubserver cluster]# vim inventory

[clients]

client ansible_ssh_host=192.168.88.10

[webservers]

web1 ansible_ssh_host=192.168.99.100

web2 ansible_ssh_host=192.168.99.200

[lbs]

lvs1 ansible_ssh_host=192.168.88.5

[all:vars]

ansible_ssh_user=root

ansible_ssh_pass=a

# 测试ansible配置

[root@pubserver cluster]# ansible all -m ping

# 准备repo文件

[root@pubserver cluster]# mkdir files

[root@pubserver cluster]# vim files/local88.repo

[BaseOS]

name=BaseOS

baseurl=ftp://192.168.88.240/dvd/BaseOS/

enabled=1

gpgcheck=0

[AppStream]

name=AppStream

baseurl=ftp://192.168.88.240/dvd/AppStream/

enabled=1

gpgcheck=0

[RPMS]

name=rpms

baseurl=ftp://192.168.88.240/rpms/

enabled=1

gpgcheck=0

[root@pubserver cluster]# cp files/local88.repo files/local99.repo

[root@pubserver cluster]# sed -i '/88/s/88/99/' files/local99.repo

[root@pubserver cluster]# cat files/local99.repo

[BaseOS]

name=BaseOS

baseurl=ftp://192.168.99.240/dvd/BaseOS/

enabled=1

gpgcheck=0

[AppStream]

name=AppStream

baseurl=ftp://192.168.99.240/dvd/AppStream/

enabled=1

gpgcheck=0

[RPMS]

name=rpms

baseurl=ftp://192.168.99.240/rpms/

enabled=1

gpgcheck=0

配置测试NAT模式

## 配置LVS-NAT模式

# 同步yum源文件

[root@pubserver cluster]# vim 01_config_yum.yml

---

- name: config yum

hosts: all

tasks:

   - name: rm dir      #删除/etc/yum.repos.d/目录

      file:

      path: /etc/yum.repos.d/

      state: absent

   - name: create dir #创建/etc/yum.repos.d/目录

      file:

      path: /etc/yum.repos.d/

      mode: '0755'

      state: directory

- name: upload 88 yum

hosts: clients,lbs

tasks:

   - name: copy repo   #发送repo文件到目标主机

      copy:

      src: files/local88.repo

      dest: /etc/yum.repos.d/

- name: upload 99 yum

hosts: webservers

tasks:

   - name: copy repo   #发送repo文件到目标主机

      copy:

      src: files/local99.repo

      dest: /etc/yum.repos.d/

[root@pubserver cluster]# ansible-playbook 01_config_yum.yml

# 配置web服务器组

[root@pubserver cluster]# vim files/index.html.j2

Welcome to {{ ansible_hostname }}

[root@pubserver cluster]# vim 02_config_web.yml

---

- name: config web

hosts: webservers

tasks:

   - name: install nginx   #安装nginx

      yum:

      name: nginx

      state: present

   - name: copy index      #发送index.html.j2生成index.html文件

      template:

      src: files/index.html.j2

      dest: /usr/share/nginx/html/index.html

   - name: start nginx     #启动nginx服务

   service:

      name: nginx

      state: started

      enabled: true

[root@pubserver cluster]# ansible-playbook 02_config_web.yml

[root@pubserver cluster]# curl http://192.168.99.100/

Welcome to web1

[root@pubserver cluster]# curl http://192.168.99.200/

Welcome to web2

# 配置LVS服务器

[root@pubserver cluster]# sysctl -a

[root@pubserver cluster]# ansible lvs1 -a "sysctl -a | grep ip_forward"

[root@pubserver cluster]# vim 03_config_nat_sysctl.yml

---

- name: config sysctl

hosts: lbs

tasks:

   - name: modify kernel args          #持久开启Linux路由转发功能

      sysctl:

      name: net.ipv4.ip_forward

      value: '1'

      sysctl_set: true

      sysctl_file: /etc/sysctl.conf

      notify: flush args

handlers:

   - name: flush args                  #刷新sysctl.conf文件

      shell: "sysctl -p"

[root@pubserver cluster]# ansible-playbook 03_config_nat_sysctl.yml

[root@pubserver cluster]# ansible lvs1 -a "cat /proc/sys/net/ipv4/ip_forward"

lvs1 | CHANGED | rc=0 >>

[root@pubserver cluster]# vim 04_install_lvs.yml

---

- name: install lvs

hosts: lbs

tasks:

   - name: install soft    #安装ipvsadm软件

      yum:

      name: ipvsadm

      state: present

[root@pubserver cluster]# ansible-playbook 04_install_lvs.yml

# ipvsadm命令常用选项

    -A: 添加虚拟服务器

   -E: 编辑虚拟服务器

   -D: 删除虚拟服务器

   -C: 删除所有虚拟服务器

   -t: 添加tcp服务器

   -u: 添加udp服务器

   -s: 指定调度算法。如轮询rr/加权轮询wrr/最少连接lc/加权最少连接wlc

   -a: 添加虚拟服务器后，向虚拟服务器中加入真实服务器

   -r: 指定真实服务器

   -w: 设置权重

   -m: 指定工作模式为NAT

   -g: 指定工作模式为DR

# 配置LVS-NAT模式规则

[root@lvs1 ~]# ipvsadm -Ln #-n为显示具体IP地址

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

[root@lvs1 ~]# ipvsadm -A -t 192.168.88.5:80 -s rr

[root@lvs1 ~]# ipvsadm -a -t 192.168.88.5:80 -r 192.168.99.100:80 -w 1 -m

[root@lvs1 ~]# ipvsadm -a -t 192.168.88.5:80 -r 192.168.99.200:80 -w 2 -m

[root@lvs1 ~]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

TCP 192.168.88.5:80 rr

-> 192.168.99.100:80 Masq 1 0 0

-> 192.168.99.200:80 Masq 2 0 0

# 测试访问，必须使用LVS集群之外的主机作为客户端

[root@client ~]# for i in {1..6}

curl http://192.168.88.5

done

Welcome to web2

Welcome to web1

Welcome to web2

Welcome to web1

Welcome to web2

Welcome to web1

# 调整LVS-NAT规则

[root@lvs1 ~]# ipvsadm -E -t 192.168.88.5:80 -s wrr

[root@lvs1 ~]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

TCP 192.168.88.5:80 wrr #算法为wrr后权重生效

-> 192.168.99.100:80 Masq 1 0 3

-> 192.168.99.200:80 Masq 2 0 3

# 访问测试，必须使用LVS集群之外的主机作为客户端

[root@client ~]# for i in {1..6}

curl http://192.168.88.5

done

Welcome to web2

Welcome to web1

Welcome to web2

Welcome to web1

Welcome to web2

LVS-DR模式

实验环境准备

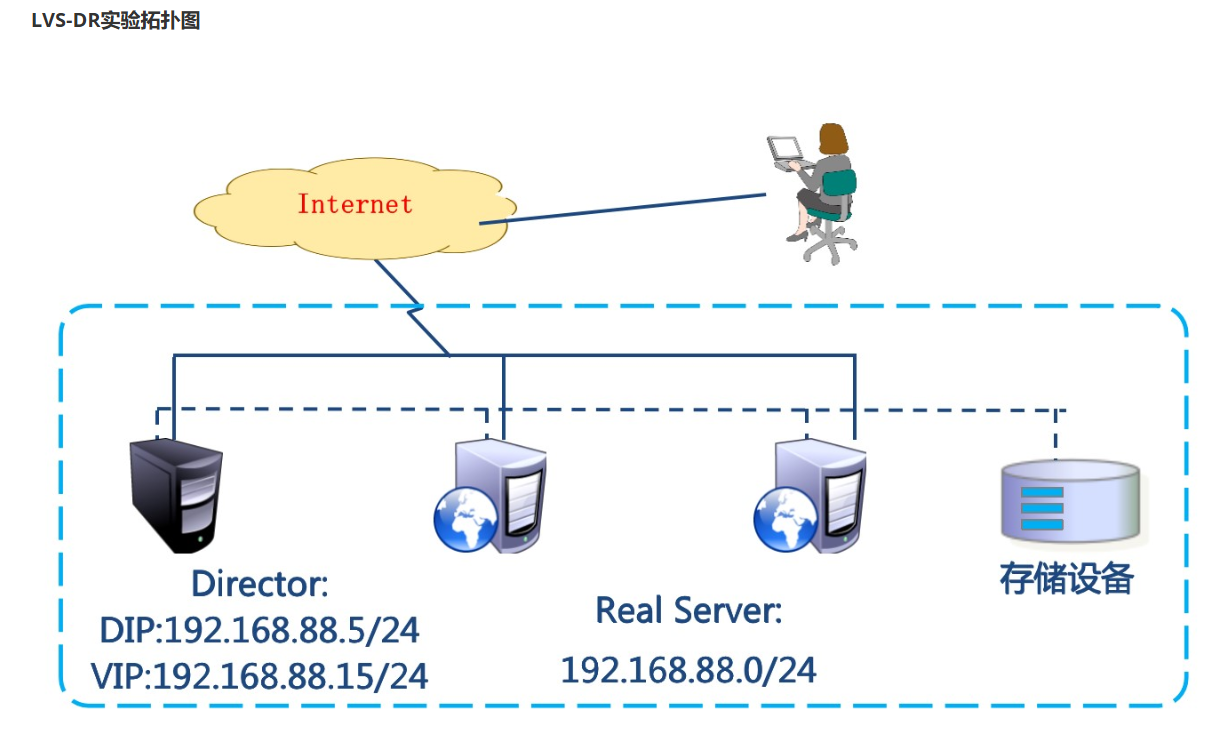

LVS DR模式，LVS主机和web服务器都是单网卡，它们连在同一网络中

主机名	IP地址	角色
pubserver（已存在）	eth0：192.168.88.240	ansible主机
client（已存在）	eth0：192.168.88.10	客户端
lvs1（已存在）	eth0：192.168.88.5 ech1：关闭网卡	lvs服务器
web1（已存在）	eth0：192.168.88.100	web服务器
web2（已存在）	eth0：192.168.88.100	web服务器

## 实验环境准备

# 重新创建web主机

Ansible配置

## 调整Ansible配置

# 调整主机清单文件，将webservers主机组内主机IP地址为88段

[root@pubserver ~]# cd cluster/

[root@pubserver cluster]# vim inventory

[clients]

client ansible_ssh_host=192.168.88.10

[webservers]

web1 ansible_ssh_host=192.168.88.100

web2 ansible_ssh_host=192.168.88.200

[lbs]

lvs1 ansible_ssh_host=192.168.88.5

[all:vars]

ansible_ssh_user=root

ansible_ssh_pass=a

[root@pubserver cluster]# ansible all -m ping

# 配置各主机yum源

[root@pubserver cluster]# vim 05_config_yum.yml

---

- name: config yum

hosts: all

tasks:

   - name: rm dir          #删除目录

      file:

      path: /etc/yum.repos.d/

      state: absent

   - name: create dir      #创建目录

      file:

      path: /etc/yum.repos.d/

      state: directory

      mode: '0755'

   - name: copy repo       #发送repo文件

      copy:

      src: files/local88.repo

      dest: /etc/yum.repos.d/

[root@pubserver cluster]# ansible-playbook 05_config_yum.yml

# 配置webservers主机内主机web服务

[root@pubserver cluster]# ansible-playbook 02_config_web.yml

[root@pubserver cluster]# curl http://192.168.88.100

Welcome to web1

[root@pubserver cluster]# curl http://192.168.88.200

Welcome to web2

配置测试DR模式

## 配置DR模式

# 配置虚拟IP地址(VIP)

[root@pubserver cluster]# vim 06_config_dr_vip.yml

---

- name: install soft        #安装network-scripts软件

hosts: lbs,webservers

tasks:

   - name: install network-scripts     #安装软件

      yum:

      name: network-scripts

      state: present

- name: config lvs vip      #配置lvs1主机eth0网卡虚拟接口IP地址

hosts: lbs

tasks:

   - name: config file                 #生成ifcfg-eth0:0配置文件

      copy:

      content: |

   TYPE=Ethernet

   DEVICE=eth0:0

   NAME=eth0:0

   IPADDR=192.168.88.15

   PREFIX=24

   BROADCAST=192.168.88.255

   ONBOOT=yes

      dest: /etc/sysconfig/network-scripts/ifcfg-eth0:0

      notify: active vip

handlers:

   - name: active vip                  #激活eth0:0

      shell: ifup eth0:0

- name: config web vip      #配置webservers主机lo虚拟接口IP地址

hosts: webservers

tasks:

   - name: config file                 #生成ifcfg-lo:0配置文件

      copy:

      content: |

   DEVICE=lo:0

   NAME=lo:0

   IPADDR=192.168.88.15

   PREFIX=32

   NETWORK=192.168.88.15

   BROADCAST=192.168.88.15

   ONBOOT=yes

      dest: /etc/sysconfig/network-scripts/ifcfg-lo:0

      notify: active vip

handlers:

   - name: active vip                  #激活lo:0

      shell: ifup lo:0

[root@pubserver cluster]# ansible-playbook 06_config_dr_vip.yml

[root@pubserver cluster]# ansible lbs,webservers -a "ip a s | grep 192.168"

lvs1 | CHANGED | rc=0 >>

inet 192.168.88.5/24 brd 192.168.88.255 scope global noprefixroute eth0

inet 192.168.88.15/24 brd 192.168.88.255 scope global secondary eth0:0

web2 | CHANGED | rc=0 >>

inet 192.168.88.15/32 brd 192.168.88.15 scope global lo:0

inet 192.168.88.200/24 brd 192.168.88.255 scope global noprefixroute eth0

web1 | CHANGED | rc=0 >>

inet 192.168.88.15/32 brd 192.168.88.15 scope global lo:0

inet 192.168.88.100/24 brd 192.168.88.255 scope global noprefixroute eth0

# 配置web服务器内核参数，两种方法二选一即可

##参数解析

net.ipv4.conf.all.arp_ignore

    Linux 系统中的一个内核参数，用于控制是否忽略来自所有网络接口的 ARP（地址解析协议）请求

   0：表示不忽略来自所有网络接口的 ARP 请求，即对所有接口发来的 ARP 请求都会进行响应

    1：表示忽略来自所有网络接口的 ARP 请求，即不会对任何接口发来的 ARP 请求进行响应

net.ipv4.conf.lo.arp_ignore

    Linux 系统中的一个内核参数，用于控制是否忽略本地回环接口(lo)上的 ARP（地址解析协议）请求

   0：表示不忽略本地回环接口上的 ARP 请求，即对本地回环接口上的 ARP 请求进行响应

    1：表示忽略本地回环接口上的 ARP 请求，即不对本地回环接口上的 ARP 请求进行响应

net.ipv4.conf.all.arp_announce

    Linux 内核参数之一，用于控制源 IP 地址在 ARP 请求中的发布方式

   0：系统使用物理接口上的 IP 地址作为 ARP 请求中的源 IP 地址。这是默认设置，适用于大多数情况。

    1：系统使用主机上的所有 IP 地址中与目标 IP 地址在同一子网上的 IP 地址作为 ARP 请求中的源 IP 地址。这个选项适用于多地址绑定的服务器，确保 ARP 请求使用与目标 IP 在同一子网上的 IP 地址，以提高 ARP 的准确性和性能。

    2：系统使用主机上配置的主 IP 地址作为 ARP 请求中的源 IP 地址。这个选项适用于某些特殊网络环境，例如负载均衡的集群中，确保 ARP 请求使用主 IP 地址，以避免 ARP 缓存中的旧条目导致流量被错误地发送到主机的其他地址

net.ipv4.conf.lo.arp_announce

    Linux 内核参数之一，用于控制本地回环接口（lo）上 ARP 请求中的源 IP 地址的发布方式

    0：表示系统将使用物理接口上的 IP 地址作为 ARP 请求中的源 IP 地址。这是默认设置，适用于大多数情况。在本地回环接口上，通常情况下使用此设置，因为本地回环接口用于本地通信，不需要进行 ARP 请求。

    1：表示系统将使用主机上的所有 IP 地址中与目标 IP 地址在同一子网上的 IP 地址作为 ARP 请求中的源 IP 地址。这个选项适用于多地址绑定的服务器，确保 ARP 请求使用与目标 IP 在同一子网上的 IP 地址，以提高 ARP 的准确性和性能

    2：表示系统将使用主机上配置的主 IP 地址作为 ARP 请求中的源 IP 地址。这个选项适用于某些特殊网络环境，例如负载均衡的集群中，确保 ARP 请求使用主 IP 地址，以避免 ARP 缓存中的旧条目导致流量被错误地发送到主机的其他地址

[root@pubserver cluster]# vim 07_config_dr_sysctl.yml

---

- name: config kernel args

hosts: webservers

tasks:

   - name: config arp_ignore   #配置忽略arp广播

      sysctl:

      name: "{{ item }}"

      value: "1"

      sysctl_set: true

      sysctl_file: /etc/sysctl.conf

      loop:

   - net.ipv4.conf.all.arp_ignore

   - net.ipv4.conf.lo.arp_ignore

      notify: flush args

   - name: config arp_announce #配置禁止arp宣告

      sysctl:

      name: "{{ item }}"

      value: "2"

      sysctl_set: true

      sysctl_file: /etc/sysctl.conf

      loop:

   - net.ipv4.conf.all.arp_announce

   - net.ipv4.conf.lo.arp_announce

      notify: flush args

handlers:

   - name: flush args          #刷新sysctl.conf文件配置

      shell: "sysctl -p"

[root@pubserver cluster]# ansible-playbook 07_config_dr_sysctl.yml

[root@pubserver cluster]# vim 07_config_dr_sysctl2.yml

---

- name: config kernel args

hosts: webservers

tasks:

   - name: modify kernel args

      blockinfile:

      path: /etc/sysctl.conf

      block: |

      net.ipv4.conf.all.arp_ignore=1

      net.ipv4.conf.lo.arp_ignore=1

      net.ipv4.conf.all.arp_announce=2

      net.ipv4.conf.lo.arp_announce=2

      notify: flush args

handlers:

   - name: flush args

      shell: "sysctl -p"
