ShardingSphere-On-Cloud 0.3.0 发布！ Operator 迎来重大升级

Apache ShardingSphere-On-Cloud 近日迎来了 0.3.0 版本发布。本次 0.3.0 版本中 ShardingSphere Operator 迎来了重大升级，引入新的 CRD StorageNode 和优化 ComputeNode 状态显示，完善了对 ShardingSphere 集群存算架构的抽象描述，并且支持 Chaos CRD 自动注入混沌工程，帮助用户提升生产环境中 ShardingSphere 的健壮性。

StorageNode 介绍

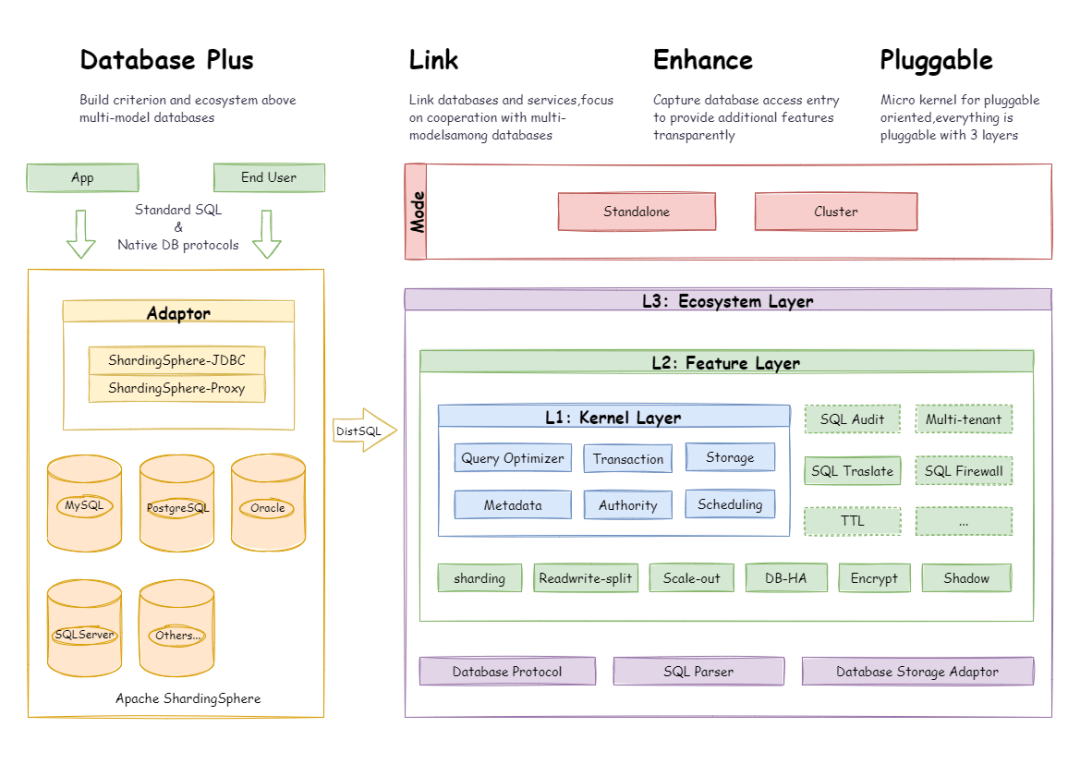

为了更好地满足扩展需求，不少数据库都采用了存算分离的架构进行实现。Apache ShardingSphere 同样将基础组件划分为计算节点、存储节点和治理节点。其中，计算节点指的是 ShardingSphere Proxy，支持对外暴露 MySQL 协议，用来接收应用的数据库流量；存储节点指的是各类后端数据源，包括 MySQL、PostgreSQL、SQLServer、Oracle 等；而治理节点是用来存放分布式数据库的各类元数据，包括逻辑库表信息、流量规则、分片规则等。

ShardingSphere-Operator 在 0.2.0 版本中引入了新的 CRD ComputeNode，用来支持对计算节点的描述，详细信息可见：

ShardingSphere-On-Cloud 0.2.0 发布！新的 CRD ComputeNode

在当时对于数据源的创建和删除，用户仍然需要自行维护，ShardingSphere 作为一个分布式数据库解决方案缺少了对数据源的自动化管理。为此，社区引入了新的 CRD StorageNode，以及一个辅助的 CRD StorageProvider，示意图如下：

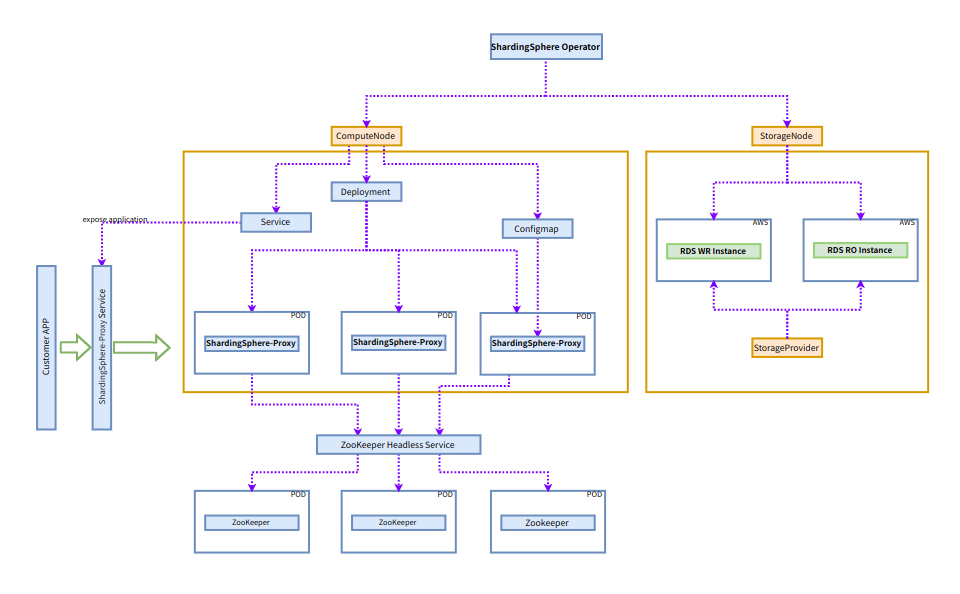

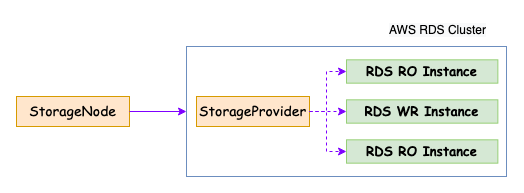

以 AWS RDS 为例，在上个版本里用户需要在使用 ShardingSphere 之前，先行登录 AWS 控制台（或命令行）进行RDS 的创建。而现在，用户只需要声明一个 StorageNode CRD，指定希望使用的 StorageProvider 为 AWS RDS ，即可由 ShardingSphere Operator 自动完成数据源的创建甚至自动注册，其关系如下：

类似 Kubernetes 中 StorageClass 和 PV 共同构成了 Dynamic Provisioning 的方式，在 ShardingSphere Operator 中，StorageProvider 声明了数据源提供方，以及该类数据源的基本配置信息，目前社区贡献了 AWS RDS 和 CloudNative PG 的支持。而 StorageNode 在绑定指定的 StorageProvider 后，即表示用户声明了一个 StorageNode ，希望以 StorageProvider 的配置进行创建和维护。例如，用户选择了 AWS RDS Cluster StorageProvider，那么 ShardingSphere Operator 会去 AWS 创建对应的 RDS Cluster 实例，并将 Endpoint 等信息返回给 StorageNode 。

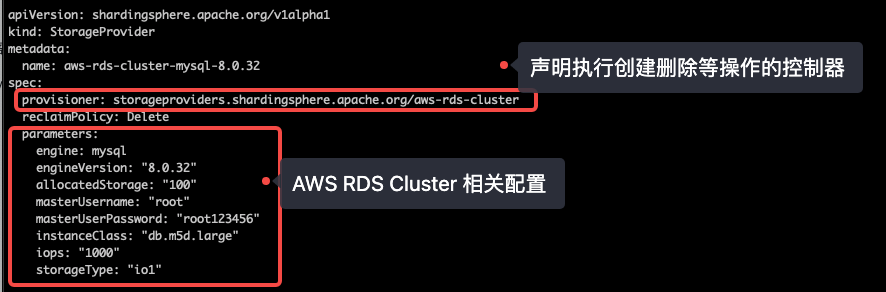

StorageProvider 示例如下：

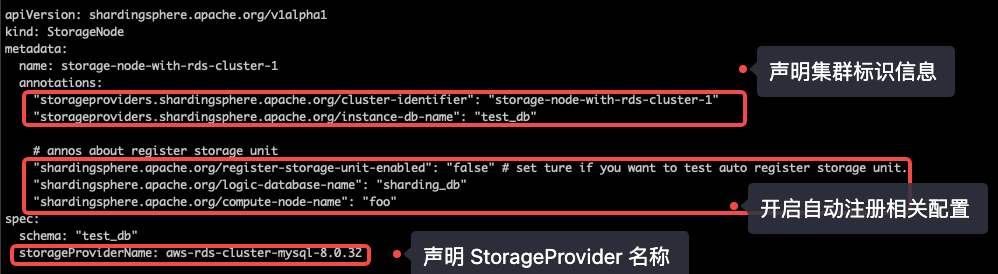

相应的 StorageNode 示例如下：

StorageNode 实践

快速安装 ShardingSphere Operator

执行如下 helm 命令即可快速拉起一套通过 ComputeNode 描述的 ShardingSphere Proxy 集群。

1、添加 ShardingSphere on Cloud 的 Helm 仓库：

helm repo add shardingsphere https://apache.github.io/shardingsphere-on-cloud

2、利用 helm install 命令安装 shardingsphere-operator：

说明：目前 StorageNode 属于 v1alpha1 阶段，需要通过 feature gate 进行启用，另外还需要指定 AWS 的 AKSK。

helm install shardingsphere-operator shardingsphere/apache-shardingsphere-operator-charts --set operator.featureGates.storageNode=true --set operator.storageNodeProviders.aws.region='***' --set operator.storageNodeProviders.aws.accessKeyId='***' --set operator.storageNodeProviders.aws.secretAccessKey='***' --set operator.storageNodeProviders.aws.enabled=true --set zookeeper.persistence.enabled=false

部署 StorageNode

可以 Github 仓库中的例子创建 StorageProvider 和 StorageNode：https://github.com/apache/shardingsphere-on-cloud/blob/main/examples/operator

利用 kubectl get 查看 StorageNode 状态

• NAME：存储节点名称

• PHASE：当前存储节点是否就绪

• CLUSTERSTATUS：集群状态，如果是 Rds Instance 则为空

• STORAGEPROVIDER：表示当前存储节点绑定的 StorageProvider 名称

• AGE：表示当前存储节点的创建时长

        1. 通过 kubectl get storagenode 部署情况：

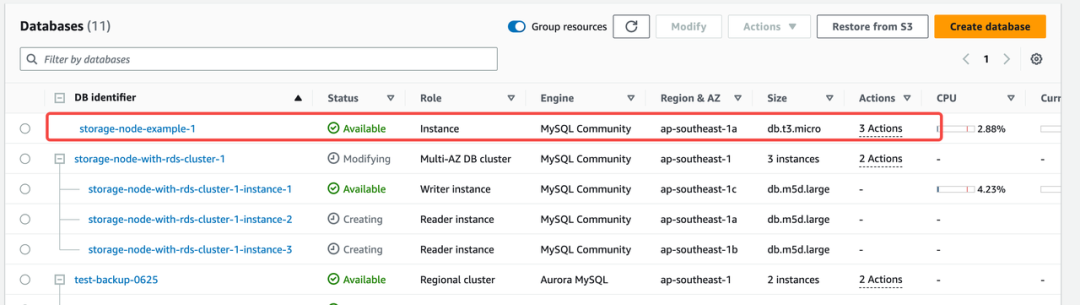

        2. 登录 AWS 控制台查看 RDS 状态：

Chaos 介绍

韧性（Resilience）被认为物品在遭受压力后恢复至原状的水平。用在软件系统上，可以表达当系统出现故障时恢复到原有服务能力的水平。在分布式环境下，软件所运行的基础依赖可能在任何时间点发生故障，包括物理设备和软件系统等。想要提升对这类故障的应对能力，可以借助混沌工程的方式人为地注入故障并完成相关测试来实现。

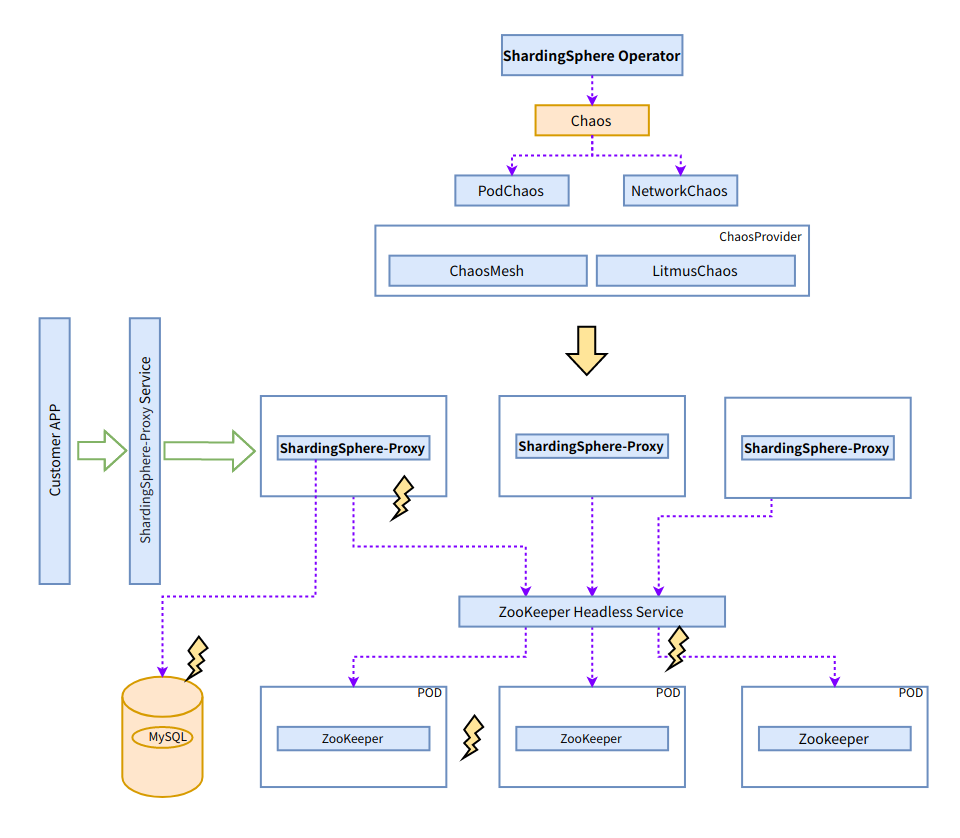

Apache ShardingSphere 作为分布式数据库解决方案，承担着用户海量数据的计算和存储，其稳定性的重要程度可见一斑。为了提高 ShardingSphere 的稳定性，社区贡献了 CRD Chaos 用来完成自动的混动注入，示意图如下：

Chaos CRD 目前支持 Chaos Mesh 实现，在使用 Chaos 前，需要在 Kubernetes 环境中提前部署 Chaos Mesh，部署说明可见：https://chaos-mesh.org/docs/production-installation-using-helm/。

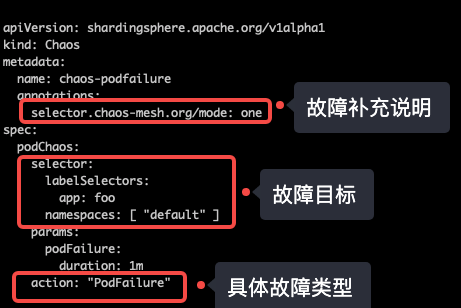

Chaos 可以提供对 CPU 压力、Memory 压力、Pod 异常、网络故障等类型的注入，示例如下：

ComputeNode 开启 Agent 暴露指标

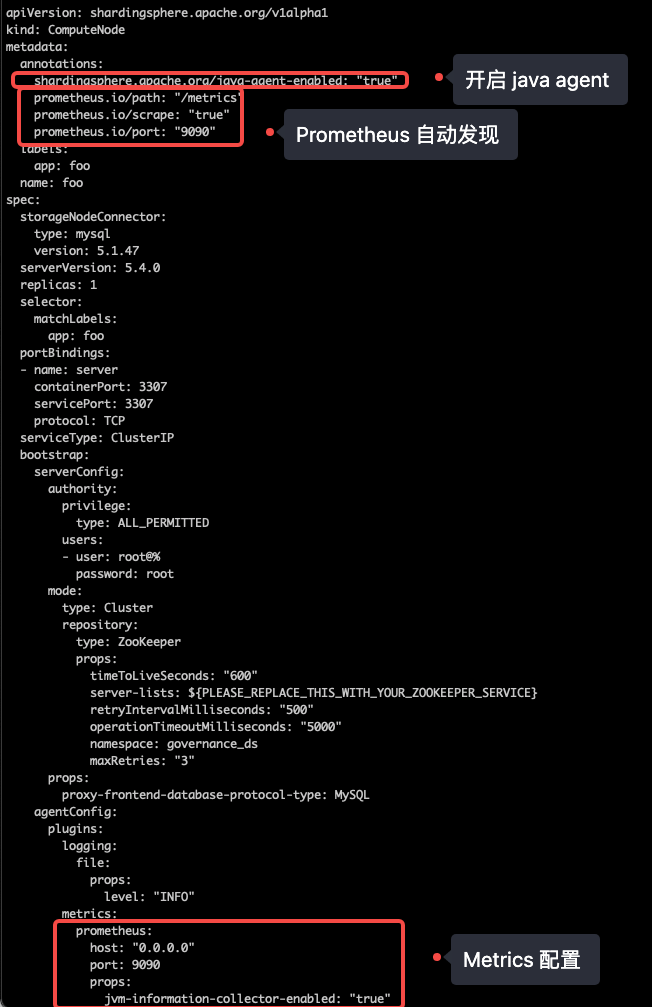

如果希望通过 Grafana 观察故障注入后的 ShardingSphere Proxy 运行状况，需要在部署 ComputeNode 的时候声明开启 Agent 配置，暴露 Prometheus Metrics，然后自行配置或使用社区提供的 Grafana Dashboard 进行观察。ComputeNode 开启 Agent 配置示例：

ShardingSphere Agent 指标介绍

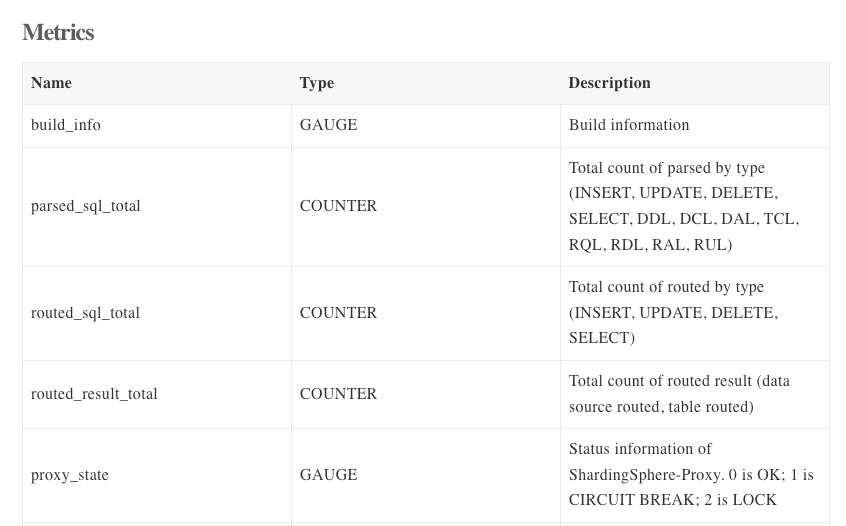

ShardingSphere Agent 暴露的部分指标介绍如下，完整指标列表见：https://shardingsphere.apache.org/document/current/en/user-manual/shardingsphere-proxy/observability/#metrics。

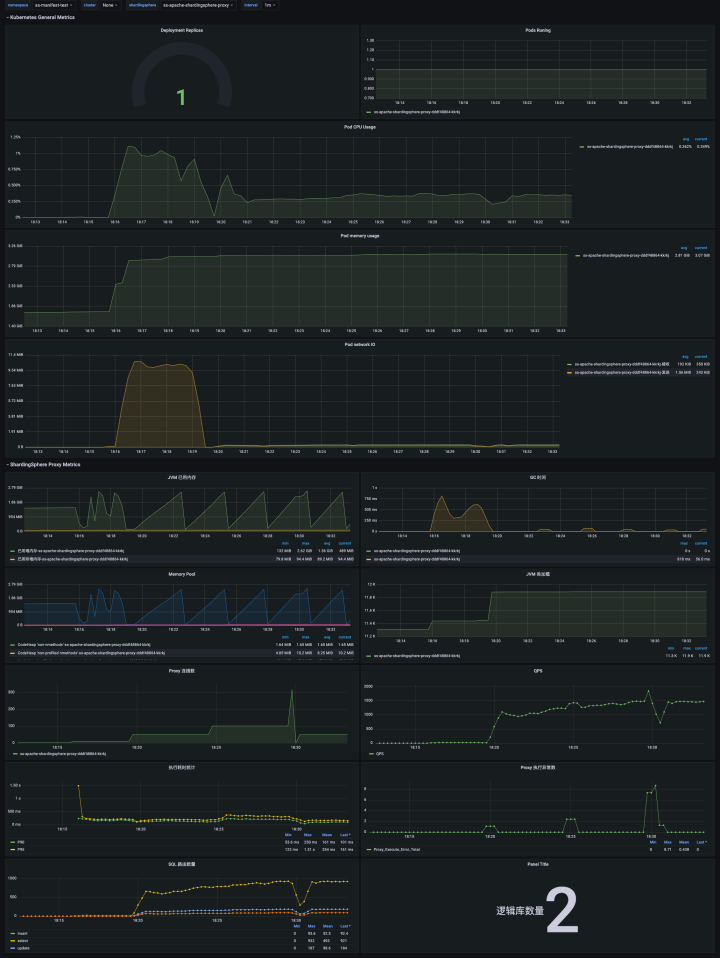

Grafana Dashboard 示例

Grafana Dashboard 示例如下，配置参见：https://github.com/apache/shardingsphere-on-cloud/blob/main/grafana/ShardingSphere-Proxy-Dashboard.json

其他改进

本次发布的其它更新有：

• charts 中确保开启了 persistence 的 zookeeper 配置了相应的 storageclass #248

• Proxy charts 支持对 shardingsphere agent 的部署 #252

• ComputeNode 支持对 shardingsphere agent 的部署和配置 #260

• StorageNode 支持 CloudNative PG 创建集群 #390

• 更新 Grafana 面板中 execute-latency 的展示方式 #255

• 调整 Grafana 里指标默认的 legends #374

• 增加通过 Wasm 实现自定义分片算法的 demo #227

• 修复 Github action 中对 arm 镜像的构建 #377

• Github Action 增加 golangci-lint 检查 #295

• 支持 operator 镜像推送到 dockerhub apache org，优化国内镜像拉取速度 #281

• 新增 自动为 PR 打 label 的 github action #355

• 更新 Readme 文档，增加 proxy 和 operator 的操作视频 #274

社区建设

此次 ShardingSphere-On-Cloud 0.3.0  版本的发布，共有 6 位 Contributor 提交了 120 个 PR，感谢社区伙伴们的大力支持。

GitHub ID:

• mlycore

• Xu-Wentao

• yikuaibro

• xuanyuan300

• wbtlb

• moomman

相关链接

• https://github.com/apache/shardingsphere-on-cloud Apache ShardingSphere on Cloud 项目

• https://github.com/apache/shardingsphere-on-cloud/issues/166 ComputeNode 设计提案

• https://github.com/apache/shardingsphere-on-cloud/issues/271 StorageNode 设计提案

• https://github.com/apache/shardingsphere-on-cloud/issues/290 Chaos 设计提案

关于 Apache ShardingSphere

Apache ShardingSphere 是一款分布式 SQL 事务和查询引擎，可通过数据分片、弹性伸缩、加密等能力对任意数据库进行增强。
