CAD国际样板文件及配置方法

CAD国际样板文件及配置方法

文件夹中包含符合国标的样板文件（.dwt）以及样板文件的配置说明书。能够使用此样板文件为样板建立的dwg文件。样板文件中的文字样式包含符合国标的工程字1（正体）、工程字2（斜体）、工程字斜体3.5号、工程字斜体5号等；标注样式包含符合国标的针对A0、A1图纸的机械工程标注A0-1、针对A2、A3、A4图纸的机械工程标注A2-4;多重引线样式包含小点、带箭头、无箭头、基准符号等；图层包含粗实线、细实线、点画线、虚线等8个图层；块包含A0-A4图幅，基准代号，表面结构代号，螺纹孔标注，局部放大图标注，明细栏，部分种类零件的技术要求等。文件中插入图幅之后直接可在表格中填入明细栏信息。具体可见图片。

文件下载地址：
CAD国际样板文件及配置说明

样板文件配置说明

1. 检查下载的文件是否齐全
   “CAD国标样板设置”文件夹包含文件：

   “样板文件”夹包含文件：

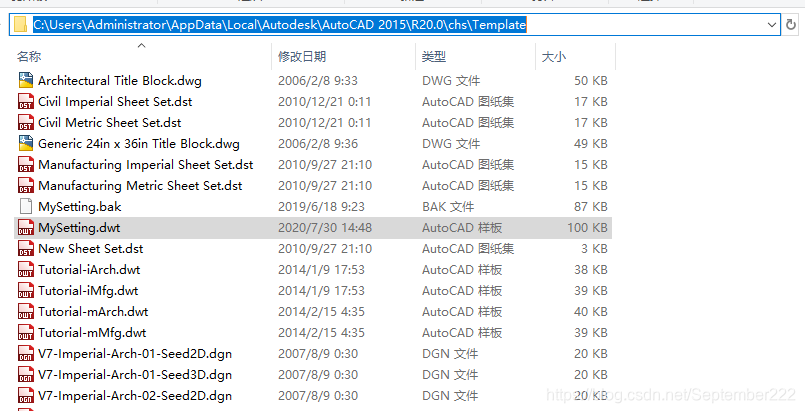

2. 把“样板文件”夹中的“MySetting.bak”和“MySetting.dwt”文件拷入文件夹”C:\Users\Administrator\AppData\Local\Autodesk\AutoCAD\2015\R20.0\chs\Template”中(路径中的‘Administrator’和电脑用户名有关，不同电脑此项可能不同)，如图。

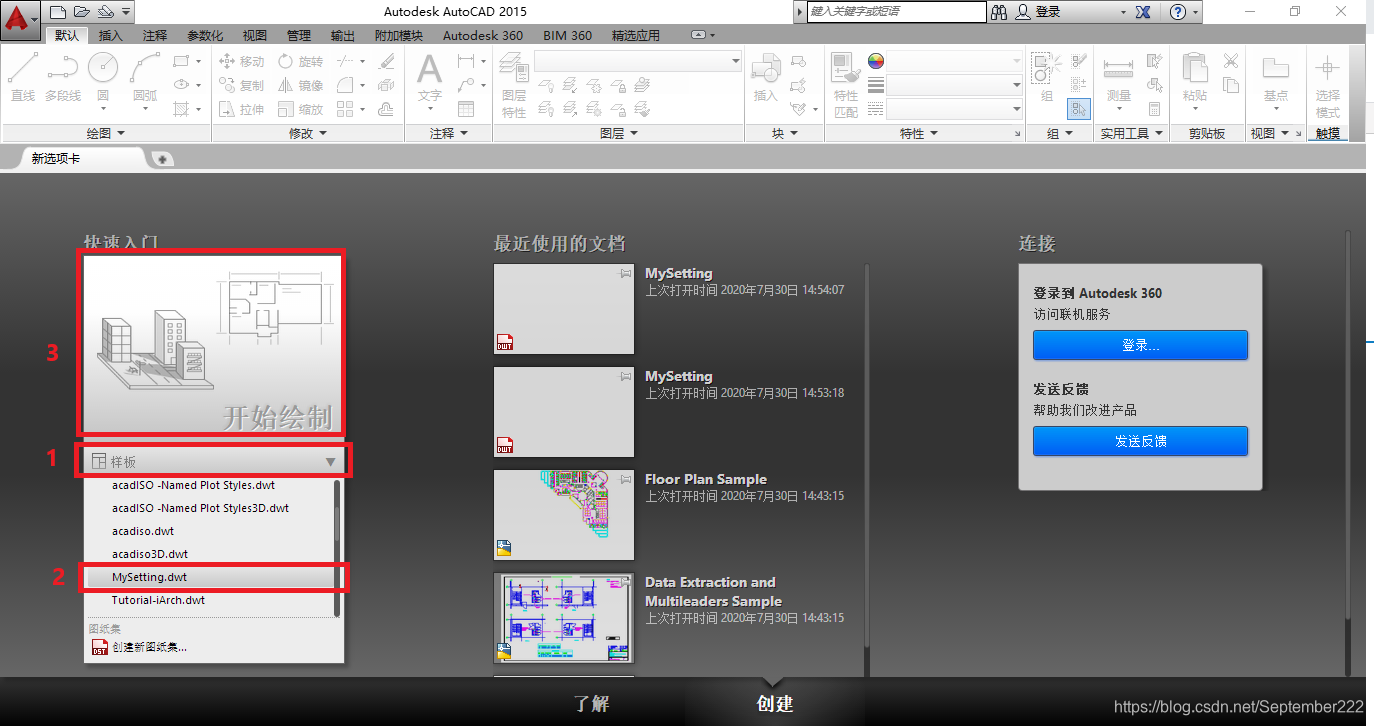

3. 打开CAD软件，点击样板，选择‘MySetting.dwt’,然后点击开始绘制，如图。

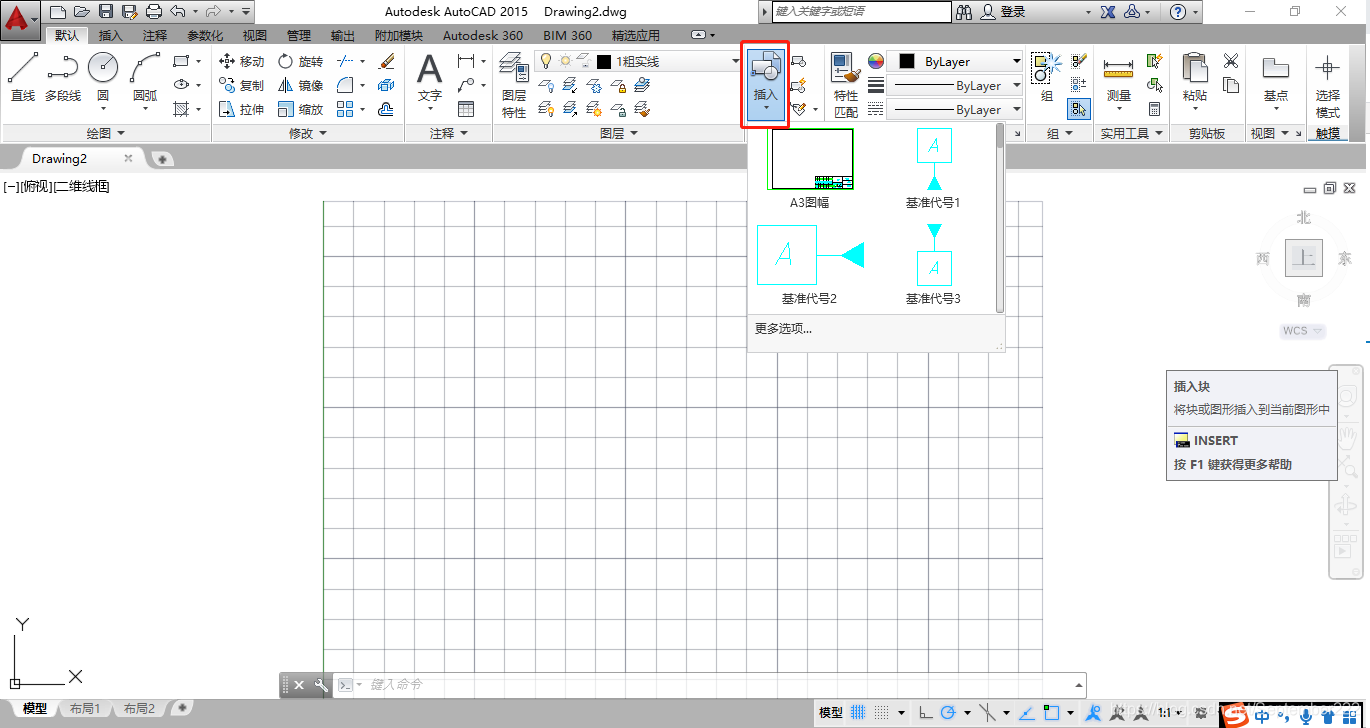

4. 打开页面，点击 “插入”，若如下图所示，表示配置成功，则可以开始绘制图纸。5. 增加了支持**甘特图的mermaid语法[^1]** 功能；


样板文件样式、图层、块图示

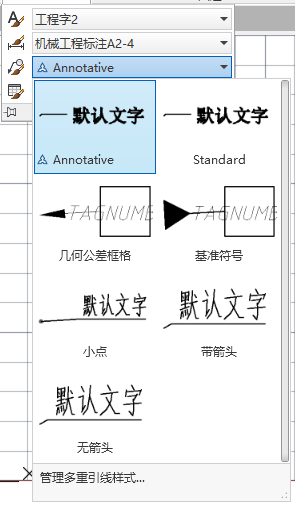

样式图示

图层图示

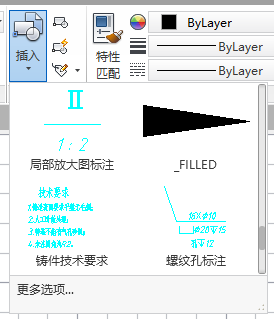

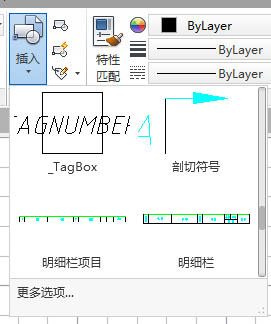

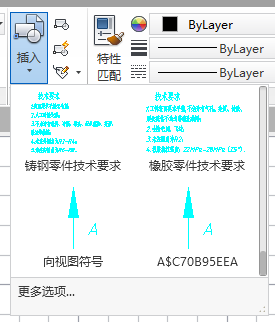

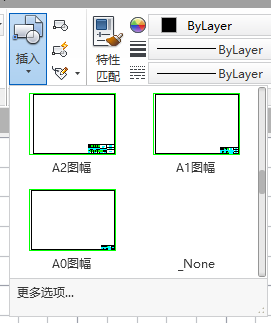

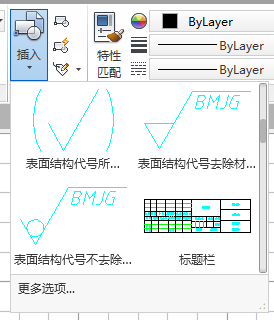

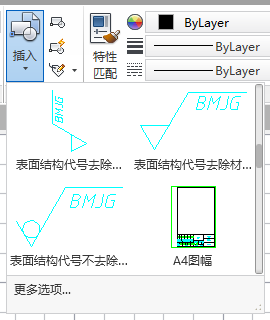

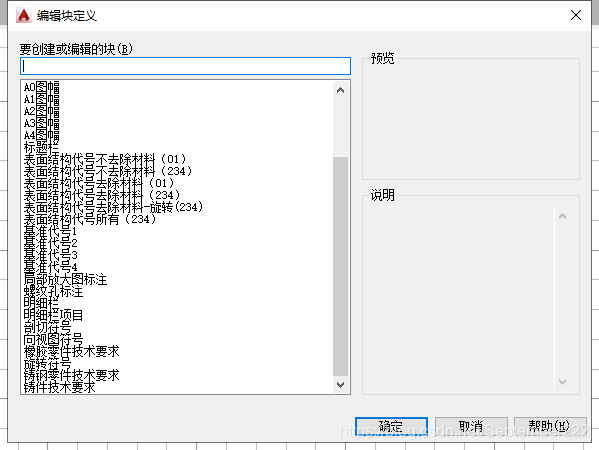

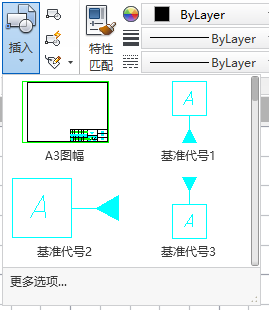

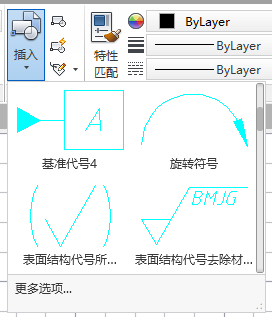

块图示
