QPainter绘制罗盘

使用Qt中的QPainter绘制罗盘，根据实时航向信息改变，效果图如下(真的丑)。QPainter官方文档地址：

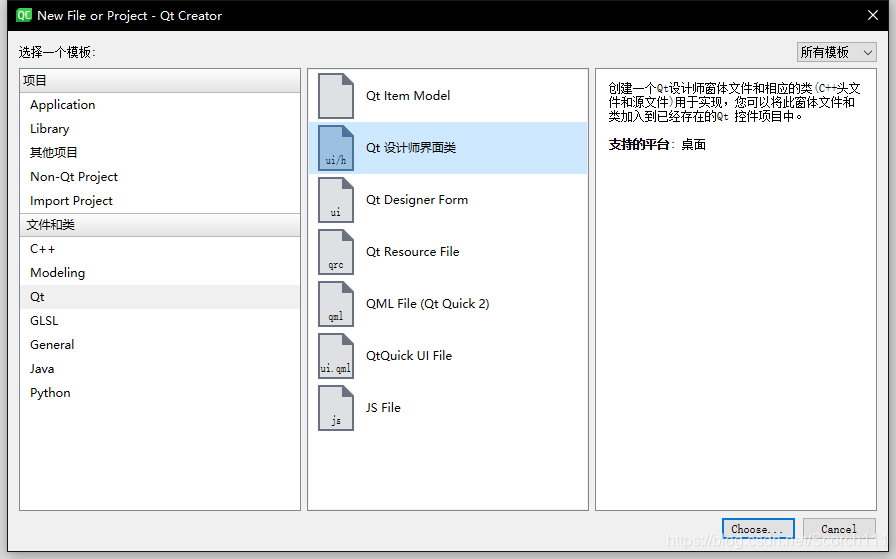

新建Qt设计师界面类Compass：

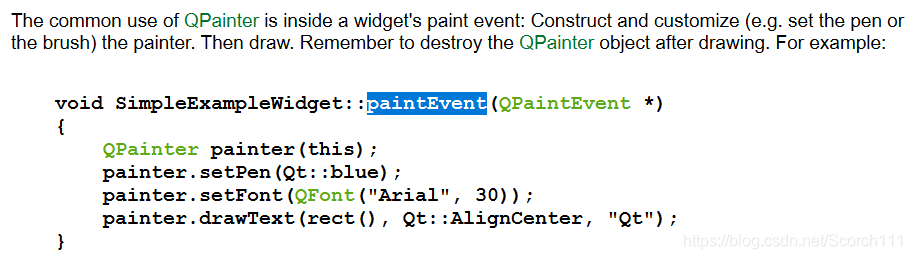

官方文档中给出QPainter的一般使用方法：重写paintEvent函数，在该函数内完成绘图。

在compass.cpp文件中重写paintEvent：

void Compass::paintEvent(QPaintEvent *event)
{
    QPainter painter(this);
    painter.setRenderHint(QPainter::Antialiasing);
    this->initParas();    //初始化绘图参数
