使用ArcGIS由DEM创建明暗等高线

1895年，波乌林（J. Pauling）提出明暗等高线法，又称波乌林法。明暗等高线在等高线中加入光照因素，使等高线具有较强的立体感，得到了较广泛的使用。普通等高线立体感不强、不便于初学者使用，地貌晕渲法难以定量表示地形起伏程度，明暗等高线法较好的弥补了以上的不足。

ArcGIS实现由DEM创建明暗等高线

实现思路：

• 由DEM生成等值线（等高线）
• 等值线转为栅格要素（栅格才可以直接参与运算）
• 栅格等值线重分类为一类，值为1
• 由DEM生成坡向（各个方向以角度表示）
• 使用栅格计算器将坡向与等高线相乘（带有坡向信息的等高线）
• 重分类，按照坡向为两大类：0，1

具体步骤：

生成等值线

在ArcToolBox中，点击 3D Analyst工具 | 栅格表面 | 等值线

在打开的窗口中，输入DEM数据和适当的等高距

等值线转栅格

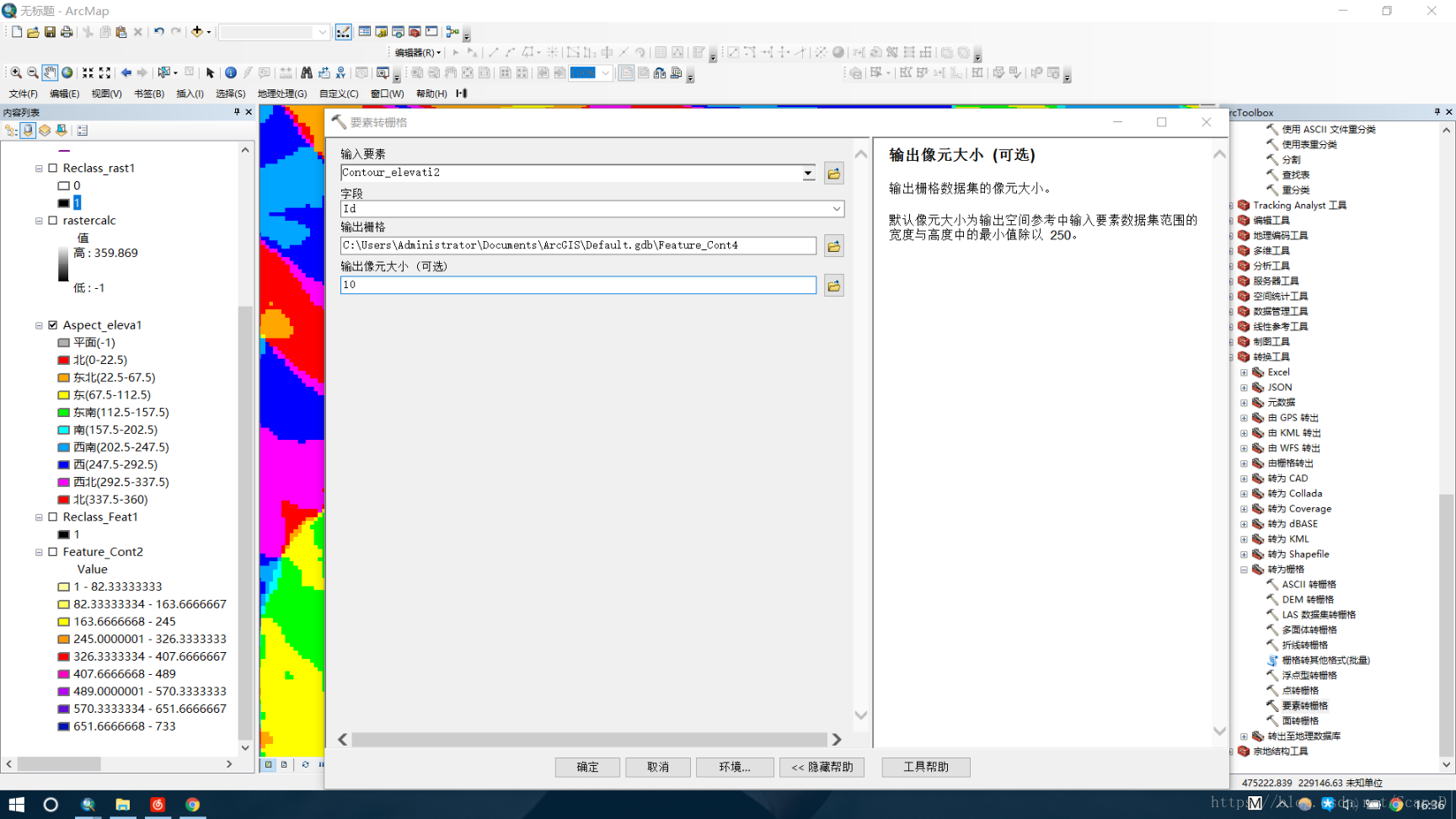

在ArcToolBox中，点击 转换工具 | 转为栅格 | 要素转栅格

选择等值线数据，字段随便填，输出像元大小要适当，在尽量大的前提下（快），令每条等高线清晰表示。

栅格等高线重分类

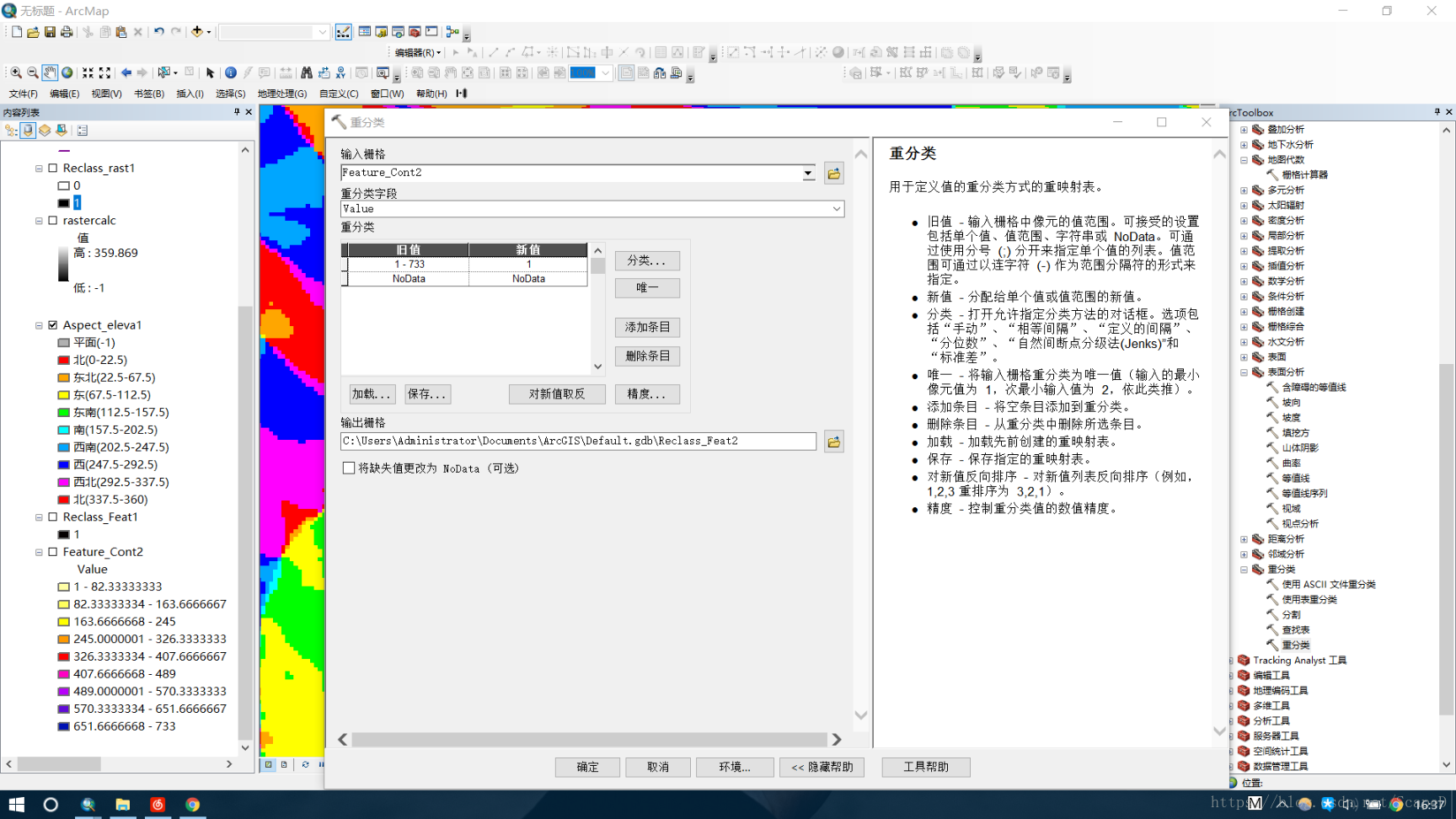

在ArcToolBox中，点击 Spatial Analyst | 重分类 | 重分类

选择栅格等值线，将其分为一类，值为1

由DEM生成坡向

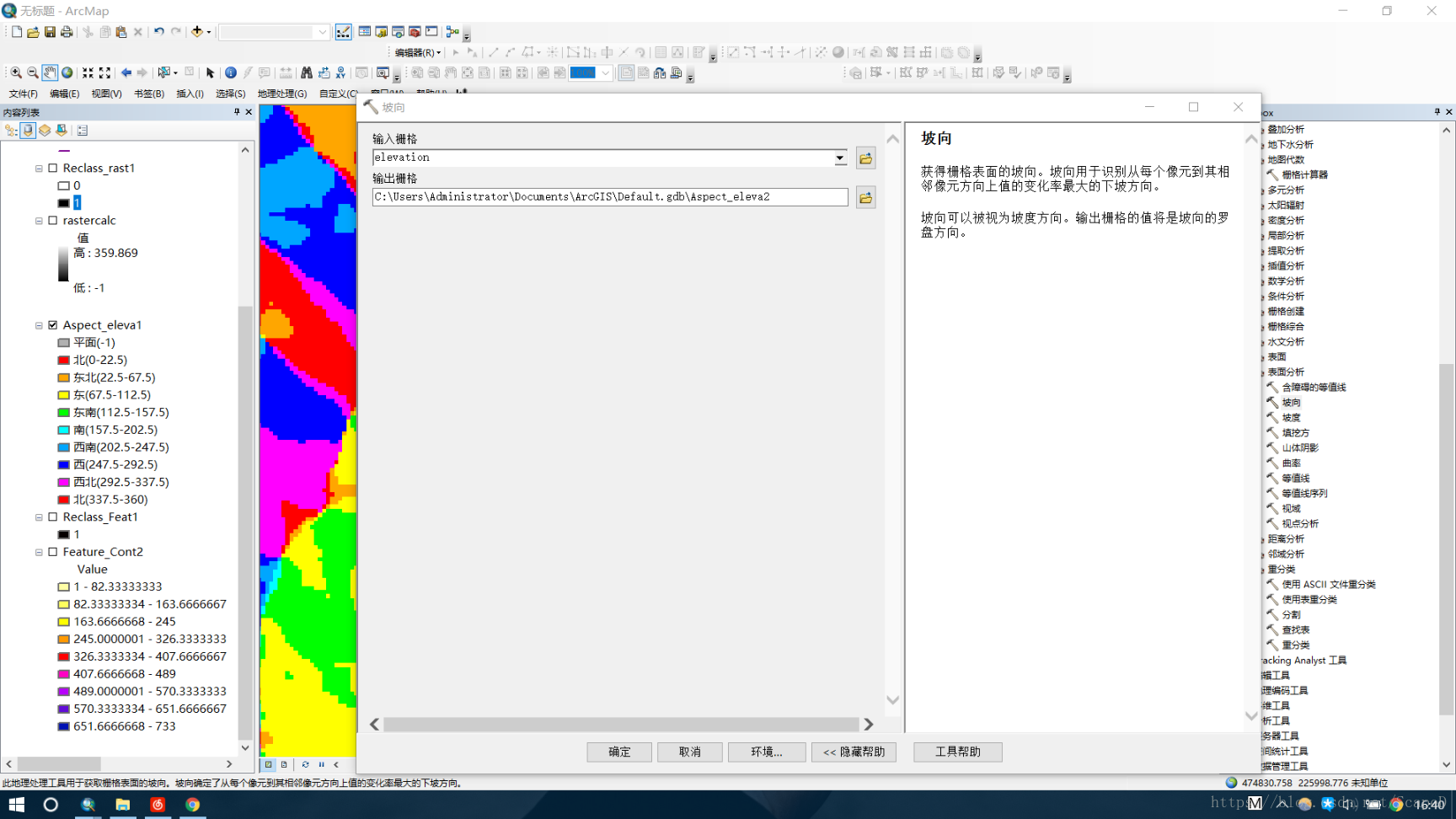

在ArcToolBox中，点击 Spatial Analyst | 表面分析 | 坡向

将栅格等高线乘以坡向

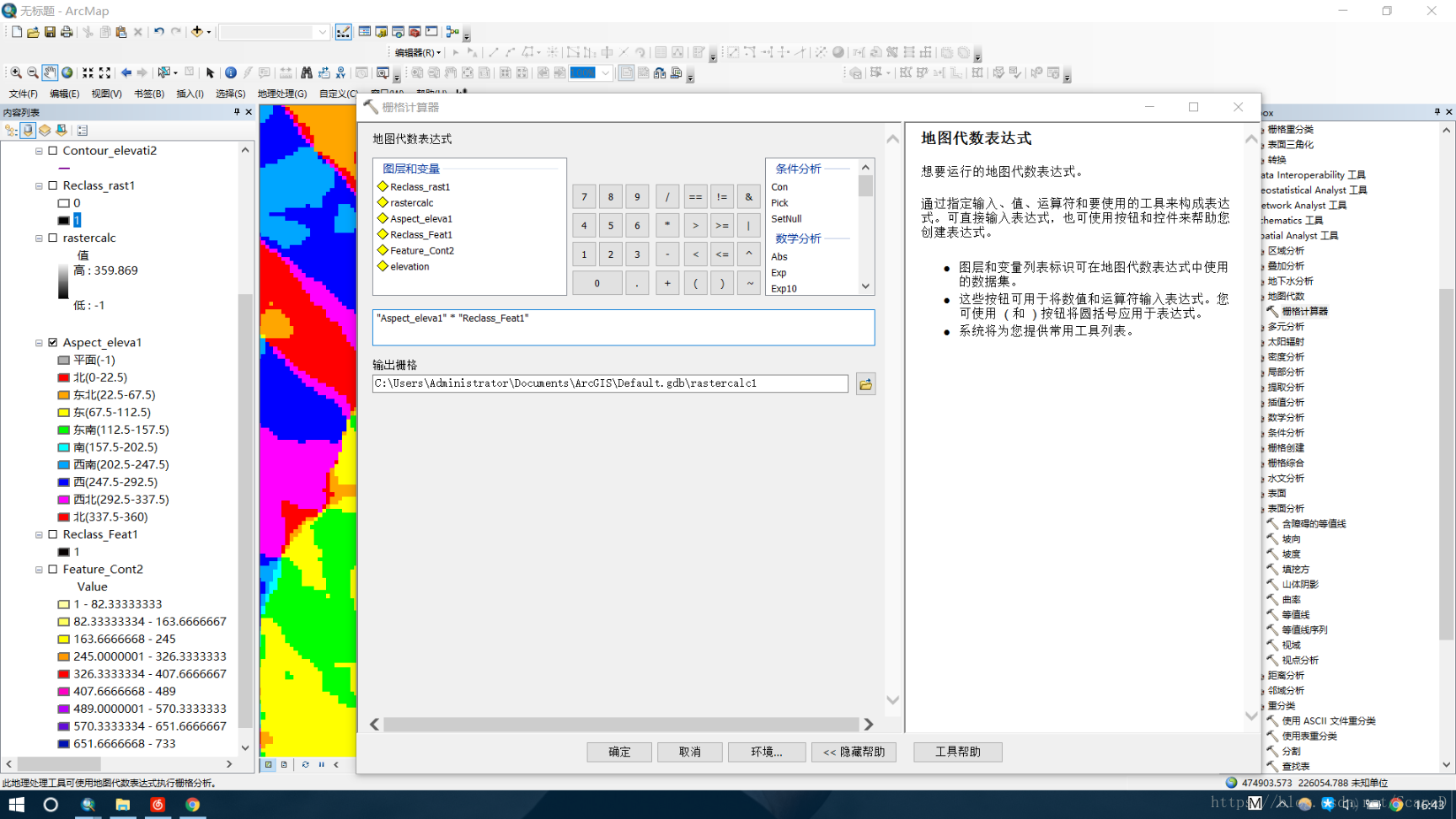

在ArcToolBox中，点击 Spatial Analyst | 地图代数 | 栅格计算器

输入表达式 "Aspect_eleva1" * "Reclass_Feat1" （示例，以实物为准）

重分类上一结果（带有方向的等高线栅格）

0-90，表示正北到正东，将其设置为0

90-270，东-南-西，将其设为1

270-360，西-北，将其设置为0

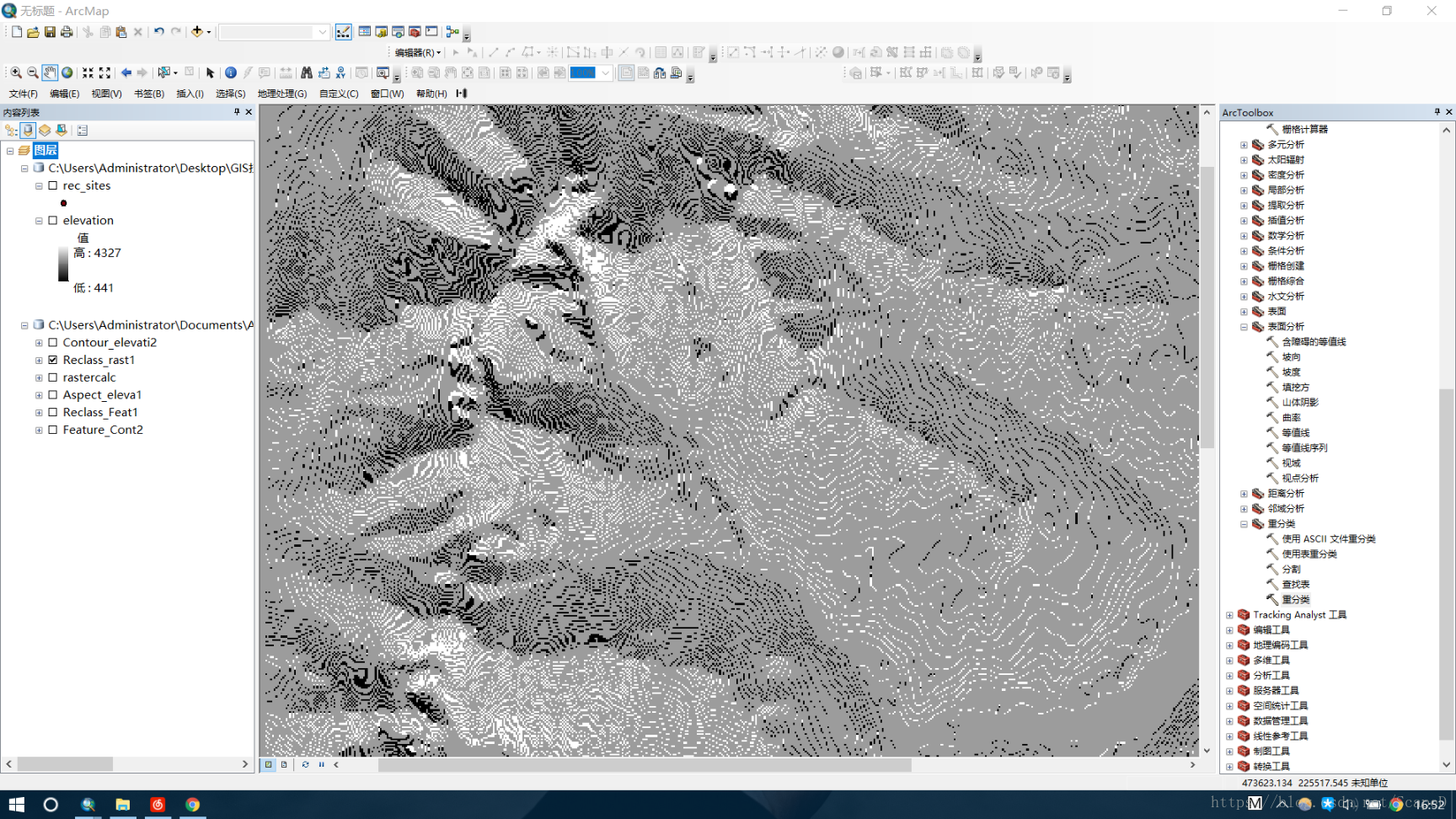

设置图层颜色

将上一结果中0值设置为黑，1设置为白

设置背景

将DEM数据重分类为1类，将其设置为灰色，作为底图
