数通——ip路由、静态路由的配置

最新推荐文章于 2024-10-23 16:08:24 发布
原创 最新推荐文章于 2024-10-23 16:08:24 发布 · 409 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#tcp/ip #网络协议 #网络

本文介绍了在网络配置中，如何通过ENSP进行基础设置，并解决了一个PC无法与AR2通信的问题。问题源于AR2路由表未包含PC1的IP地址，而AR1则已正确配置。通过更新AR2的路由表，使得通信得以恢复。此外，还讨论了如何设置备用路径，通过增大某线路的优先级来实现，并提到了为路由器R3添加默认路由以不知备选线路。

（1）

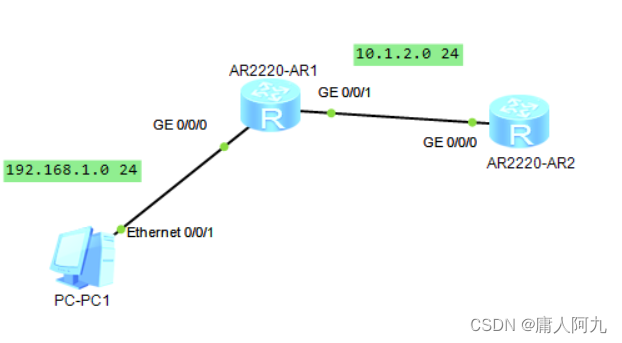

利用ENSP画图
在这里插入图片描述

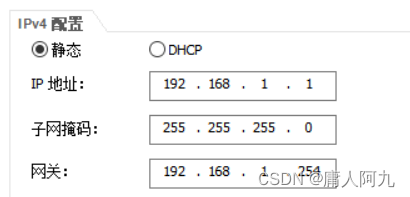

PC1基础配置
在这里插入图片描述

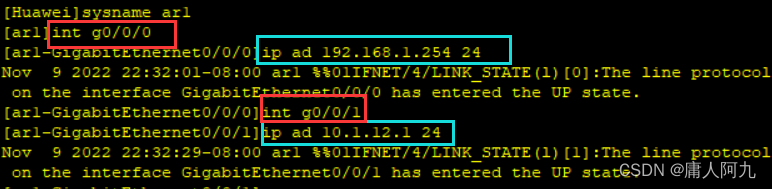

AR1配置（两个）
在这里插入图片描述
AR2配置（一个）
在这里插入图片描述
（2）
在这里插入图片描述

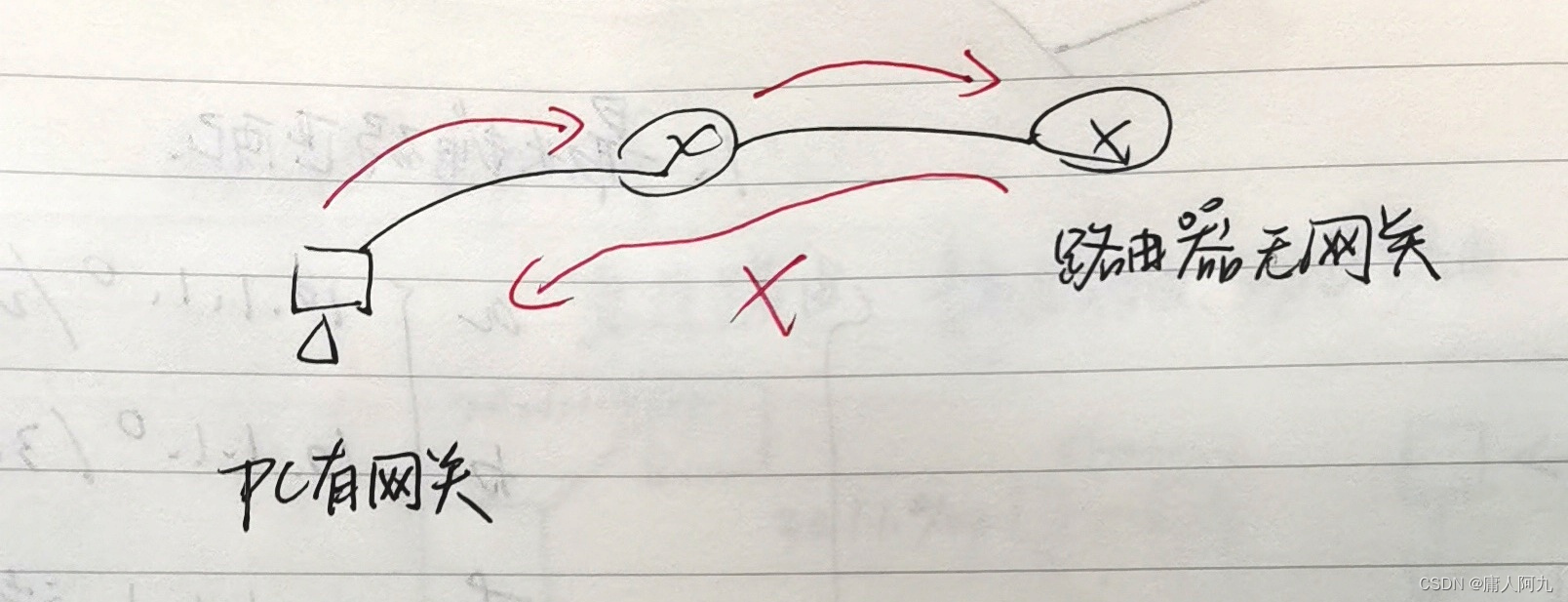

PC可以往AR2发消息，但反过来却不行

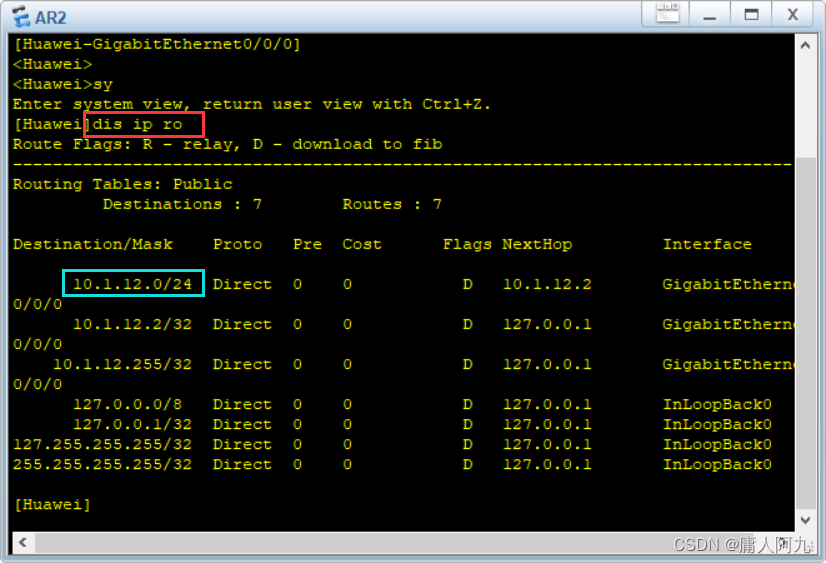

去查一下AR2的路由表，发现它不认识PC1的IP地址
在这里插入图片描述

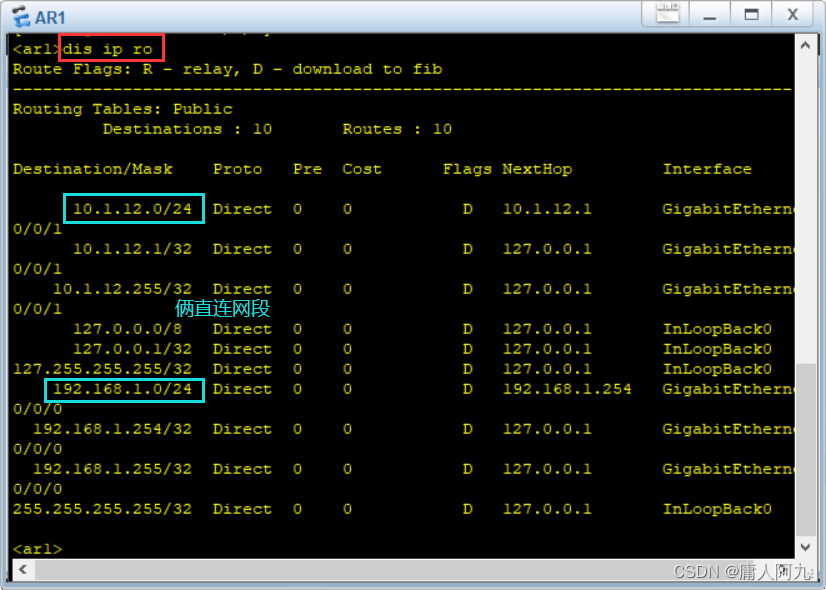

再看AR1的路由表，人家就认识
在这里插入图片描述

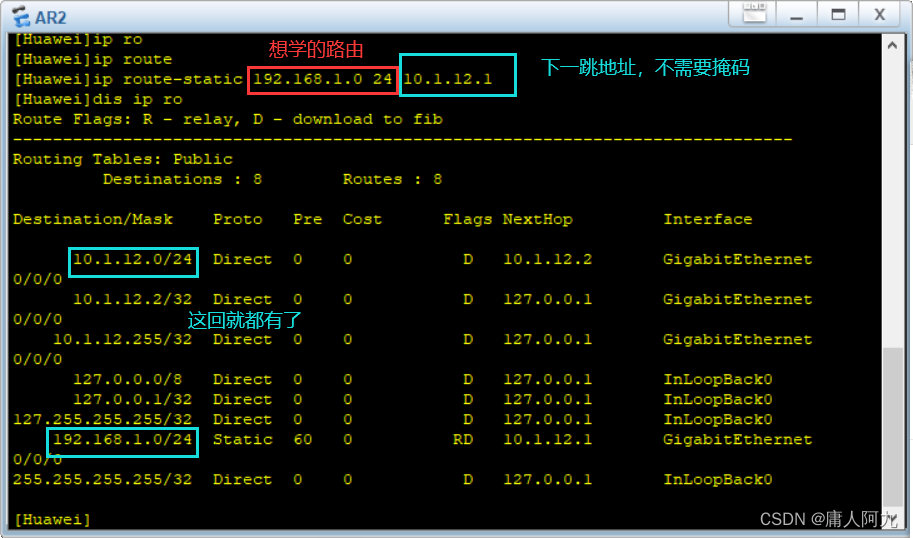

所以让AR2学习一下
在这里插入图片描述

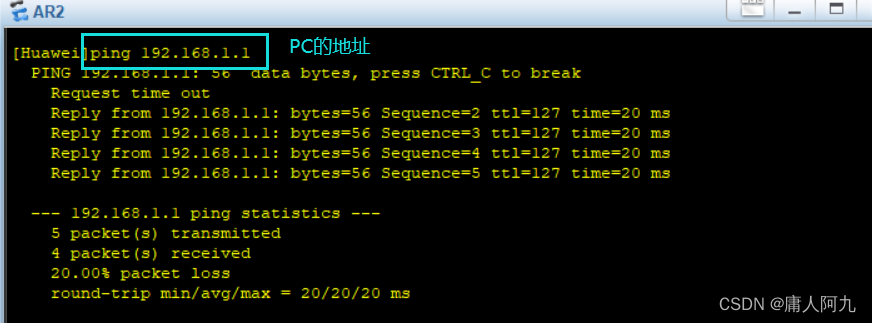

再ping一下，发现AR2这回成功连上PC了
在这里插入图片描述

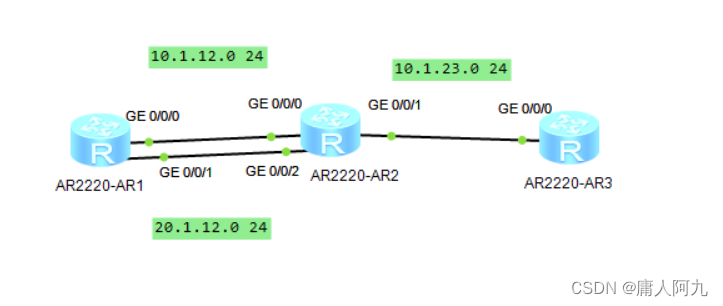

（3）若连了两条线
在这里插入图片描述

若想让R1-R2下面那根线成为备用路径，则把它的pre变大；

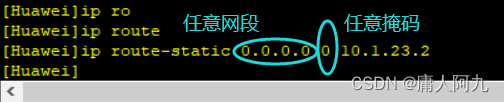

R3不知道有两条线去R1，可以给它填一个默认路由。
