连接器电镀 Q&A | 正向力、循环、温度和其他要点

【摘要/前言】

电镀会影响连接器系统的寿命和质量，包括耐腐蚀性、导电性、可焊性，当然还有成本。

【小课堂背景】

这是 Samtec质量工程经理 Phil Eckert 和首席工程师 Matt Brown 讨论连接器电镀相关问题的系列第二部分，主题为 “正向力、循环、温度和其他要点”

系列第一部分Samtec连接器小课堂 | 连接器电镀常识Q&A，获得了良好反响。因此Samtec将逐步推出系列后续科普文章，用以回答 Samtec 质量和加工专家经常提出的连接器电镀问题。

这些问题主要涉及镀金和镀锡，因为这是最常见的连接器电镀选项。

Q1. 触点的正向力是否应该决定使用哪种镀层？

A1:

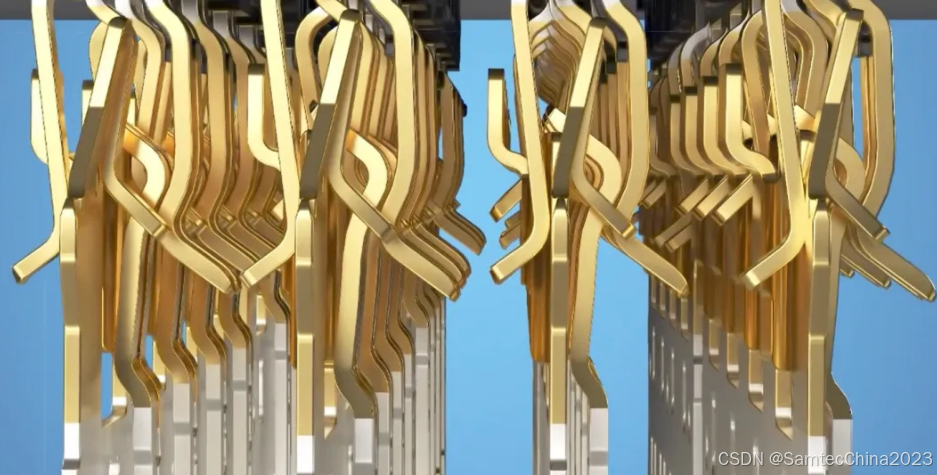

简短的回答是“Yes”。对于镀锡，一般准则是每个接合触点承受100克的法向力，以实现气密连接。氧化物有可能在锡表面形成电阻层。要实现良好的连接，需要足够的正向力来突破氧化层。当我说这些连接器需要 100 克的正向力时，我们并不是在谈论微型连接器。通常不会在这些小型连接器上看到镀锡，因为很难产生适当的正向力。

而镀金是一种贵金属，不会与大气中的污染物发生反应，因此可以使用较小的正向力，如30-40克。

你可能对 "30-40克，寿命终止 "这句话并不陌生，它指的是考虑热疲劳后的接触正向力。这是指测试完成并暴露在较高温度下后的接触正向力。通常情况下，接触梁会放松，但您仍然希望达到30-40克（镀
