功能介绍：采用51单片机作为主控单片机，通过采集传感器BMP280的胎压和温度，显示到LCD1602上面，通过HC-05蓝牙模块将数据发送到手机APP，并且可以通过按键设置温度和压力的阈值，超过此值蜂鸣器进行报警，可以及时的提醒驾驶员胎压或者温度异常，程序采用keil编写，并且有中文注释，新手容易看懂，文末有资料分享：

31-基于51单片机汽车胎压温度检测报警系统（程序+原理图+PCB+元件清单全套资料）

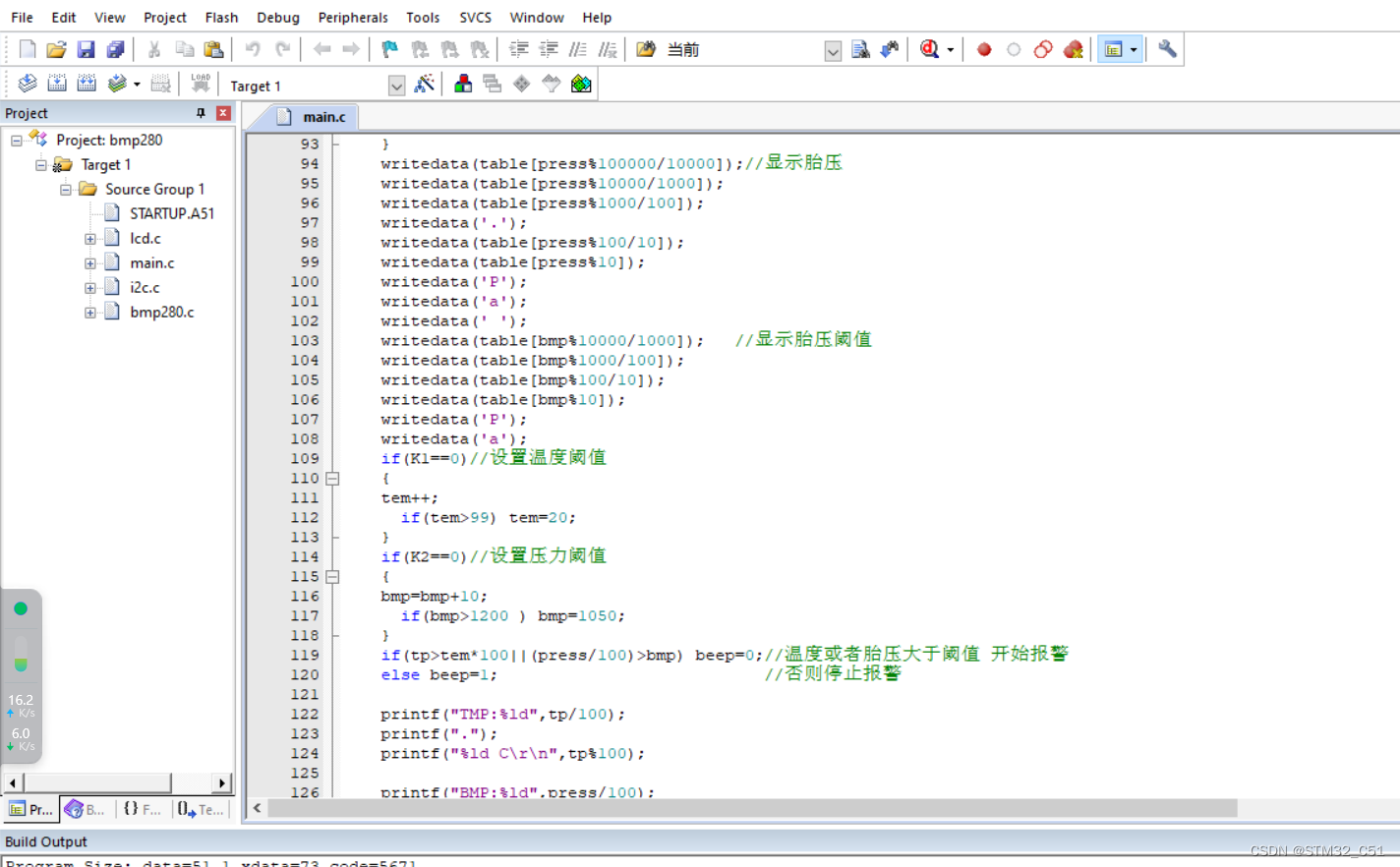

程序部分展示，有中文注释，新手容易看懂
void main()
{int tem=25,bmp=1150;
   long signed int xdata tp;
   long unsigned int xdata press;
   uchar xdata n;
   auxr&=0x01;
		beep=1;
   lcdinit();

   writecom(0x40);
   for(n=0;n<64;n++)
   {
      writedata(rom[n]);
   }
   bmpreset();
   timerconfig();
   delay10ms(1);
   if((bmpid())==0x58)
   {
      readtrimming();
      bmpconfig();
   }	Uart_Init();
   while(1)
   {
	  bmpreaddata();
	  tp=tempcal(bmp280_ut)-800;//校准温度
	  writecom(0x80);
	  if(tp<0)
	  {
	     writedata('-');
		 tp=tp-1;
		 tp=~tp;
	  }
	  else
	  {
	     writedata(' ');
	  }
	  writedata(table[tp/1000]);        //显示温度
	  writedata(table[tp%1000/100]);
	  writedata('.');
	  writedata(table[tp%100/10]);
	  writedata(table[tp%10]);
	  writedata('C');
		writedata(' ');
		writedata(' ');writedata(' ');   //显示温度阈值
		writedata(table[tem%100/10]);
	  writedata(table[tem%10]);
		writedata('C');
	  writecom(0xc0);
	  press=presscal(bmp280_up);
	  if((press/100000)!=0)
	  {
	     writedata(table[press/100000]);
	  }
	  else
	  {
	     writedata(' ');
	  }
	  writedata(table[press%100000/10000]);//显示胎压
	  writedata(table[press%10000/1000]);
	  writedata(table[press%1000/100]);
	  writedata('.');
	  writedata(table[press%100/10]);
	  writedata(table[press%10]);
	  writedata('P');
	  writedata('a');
		writedata(' ');
	  writedata(table[bmp%10000/1000]);	  //显示胎压阈值
	  writedata(table[bmp%1000/100]);
		writedata(table[bmp%100/10]);
	  writedata(table[bmp%10]);
		writedata('P');
	  writedata('a');
		if(K1==0)//设置温度阈值
		{
		tem++;
			if(tem>99) tem=20;
		}
		if(K2==0)//设置压力阈值
		{
		bmp=bmp+10;
			if(bmp>1200 ) bmp=1050;
		}
		if(tp>tem*100||(press/100)>bmp) beep=0;//温度或者胎压大于阈值 开始报警
		else beep=1;                           //否则停止报警

		printf("TMP:%ld",tp/100);
		printf(".");
		printf("%ld C\r\n",tp%100);

		printf("BMP:%ld",press/100);
		printf(".");
		printf("%ld Pa\r\n",press%100);
   }
}
void timerconfig()
{
   TMOD=0X01;
   ET0=1;
   EA=1;
}

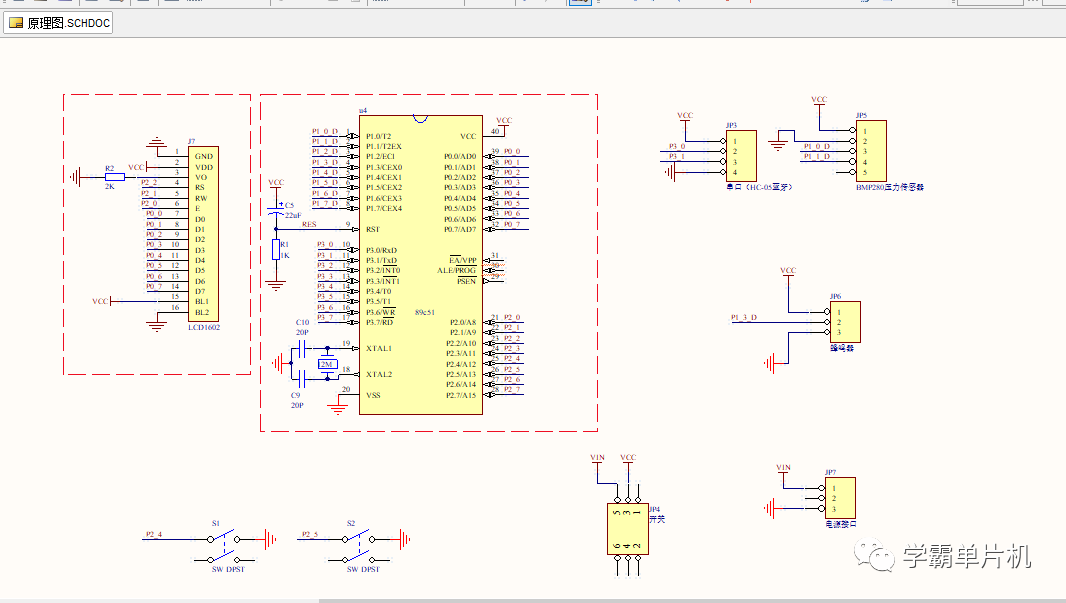

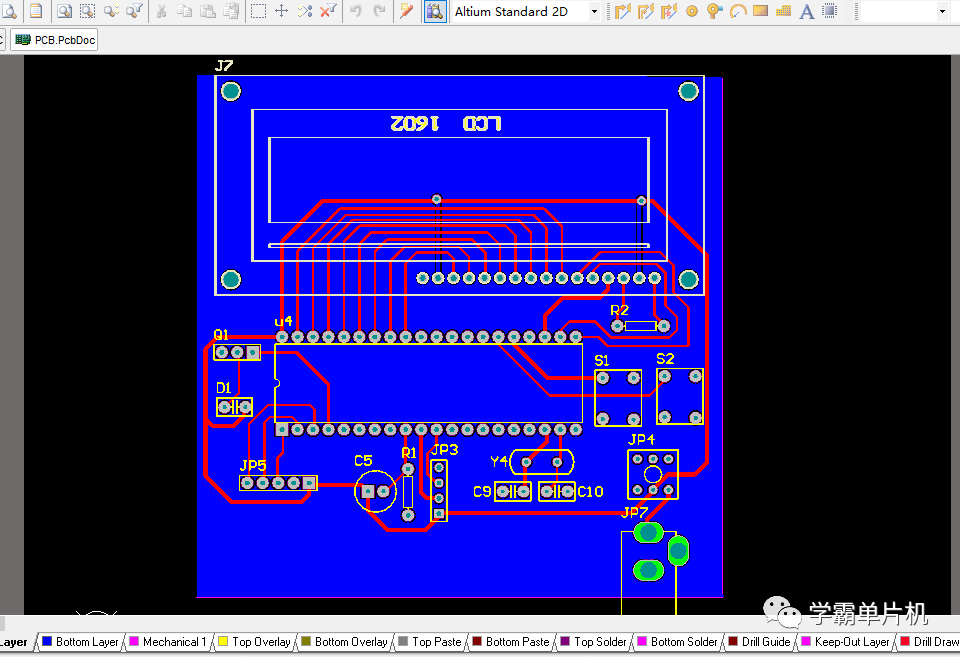

下面是原理图和PCB展示
