本文介绍了使用STM32单片机配合DHT11、火焰和红外传感器进行环境监测，通过OLED显示实时数据并利用蓝牙模块将数据上传至手机APP的项目。程序详细展示了数据采集、处理和通信过程。

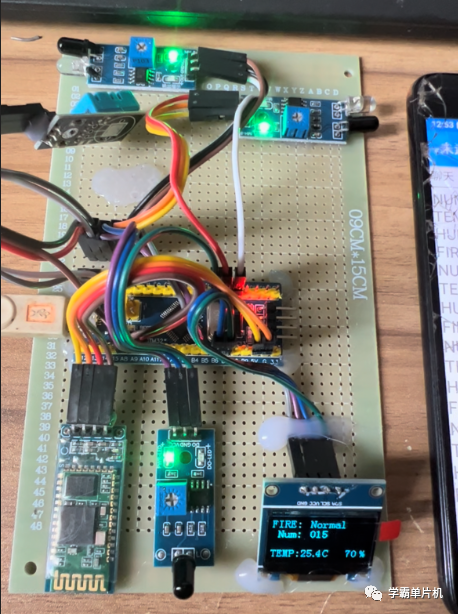

功能介绍：采用stm32单片机作为主控CPU，采用DHT11传感器采集温湿度，采用火焰传感器采集当时是否有火灾，采用红外接触传感器采集当前人数多少，通过两个红外接触传感器，一个安放入口，感应到有人经过进行人数+1，一个安放出口，感应到有人经过进行人数-1；OLED显示相关数据，并且通过蓝牙模块将数据上传到手机APP；文末有资料分享：

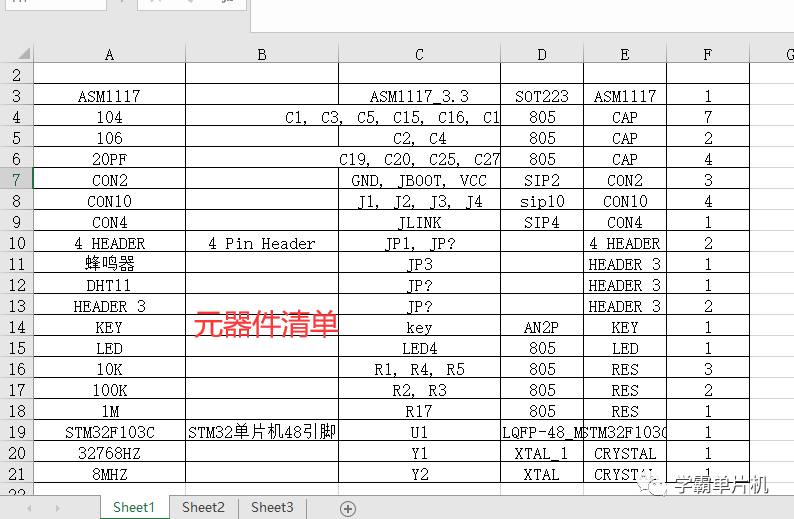

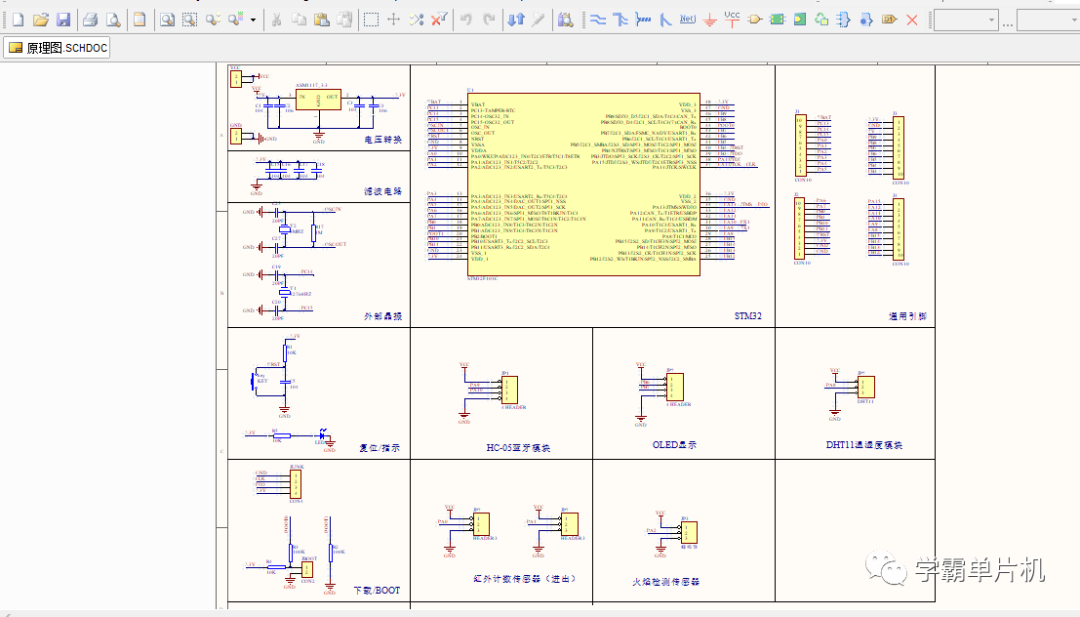

50-基于stm32单片机温湿度火焰人数检测蓝牙上传数据（程序+原理图+元件清单全套资料）

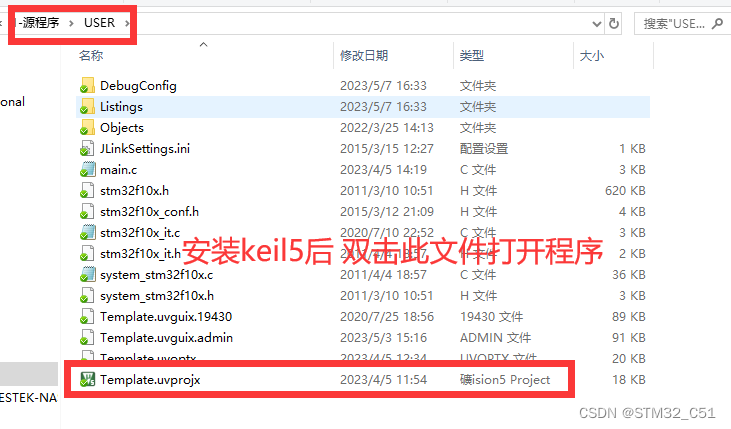

程序打开办法：特别注意：下载资料包以后一定要先解压！！！（建议解压到桌面上，文件路径太深会导致程序打开异常），解压后再用keil5打开。

int main(void)
{
	unsigned char *dataPtr = NULL;
	unsigned short timeCount = 30;	//发送间隔变量
uint8_t status;
 int num=0;

	Hardware_Init();				//初始化外围硬件
			OLED_Init();
		OLED_ColorTurn(0);
		OLED_DisplayTurn(0);
	OLED_ShowString(0,0,"FIRE:",16);
	OLED_ShowString(0,16," Num:",16);
	OLED_ShowString(0,48,"TEMP:",16);   OLED_ShowString(70,48,"C",16); OLED_ShowString(120,48,"%",16);

			OLED_Refresh();
	KEY_Init();
	//	LED_Init();
	//LED=1;

	while(1)
	{


		DHT11_Read_TempAndHumidity ( & DHT11_Data );//读取温湿度
		OLED_ShowNum(40,48,DHT11_Data .temp_int,2,16);//显示温度整数
		 OLED_ShowString(56,48,".",16);
		OLED_ShowNum(60,48,DHT11_Data .temp_deci,1,16);//显示温度小数
		OLED_ShowNum(100,48,DHT11_Data .humi_int,2,16);//显示湿度
	if(KEY2==1)
	{
		OLED_ShowString(50,0,"Normal ",16);
			printf("FIRE: Normal \r\n"); //蓝牙模块发送火焰状态
	}
  else
	{
		OLED_ShowString(50,0,"Warning",16);
		printf("FIRE: Warning \r\n"); //蓝牙模块发送火焰状态
	}
if(KEY0==0)   //人数+
{
	while(KEY0!=1);
	num++;
	if(num>999) num=999;
}
if(KEY1==0)   //人数-
{
	while(KEY1!=1);
	num--;
	if(num<0) num=0;
}
		OLED_ShowNum(50,16,num,3,16); //显示人数
		OLED_Refresh();


	printf("NUM:%d \r\n",num); //蓝牙模块发送人数
	delay_ms(100);
	printf("TEMP:%d",DHT11_Data .temp_int);	 //发送温度整数
	printf(".%d C\r\n",DHT11_Data .temp_deci);//发送温度小数
	delay_ms(100);
	printf("HUMI:%d \r\n",DHT11_Data .humi_int);	//发送湿度
	delay_ms(100);
	}
}
