251-基于stm32单片机温湿度火焰烟雾检测蓝牙上传数据(源程序+原理图+元件清单)

         一：功能介绍：

1、系统组成：采用stm32f103c8t6核心板+DHT11温湿度+MQ2烟雾模块+火焰传感器+OLED显示屏+HC05蓝牙模块+蜂鸣器
2、通过DHT11传感器采集温湿度，显示到OLED上面；
3、通过MQ2烟雾模块读取烟雾浓度，显示到OLED上面；
4、当烟雾浓度大于100（阈值程序可调），蜂鸣器进行声光报警提醒；
5、当检测到火焰状态，OLED显示提醒，并且蓝牙上报；
6、温度、湿度、烟雾浓度、火焰状态相关数据通过蓝牙模块上传手机APP；

二：实物演示视频

251-基于stm32单片机温湿度火焰烟雾检测蓝牙上传数据

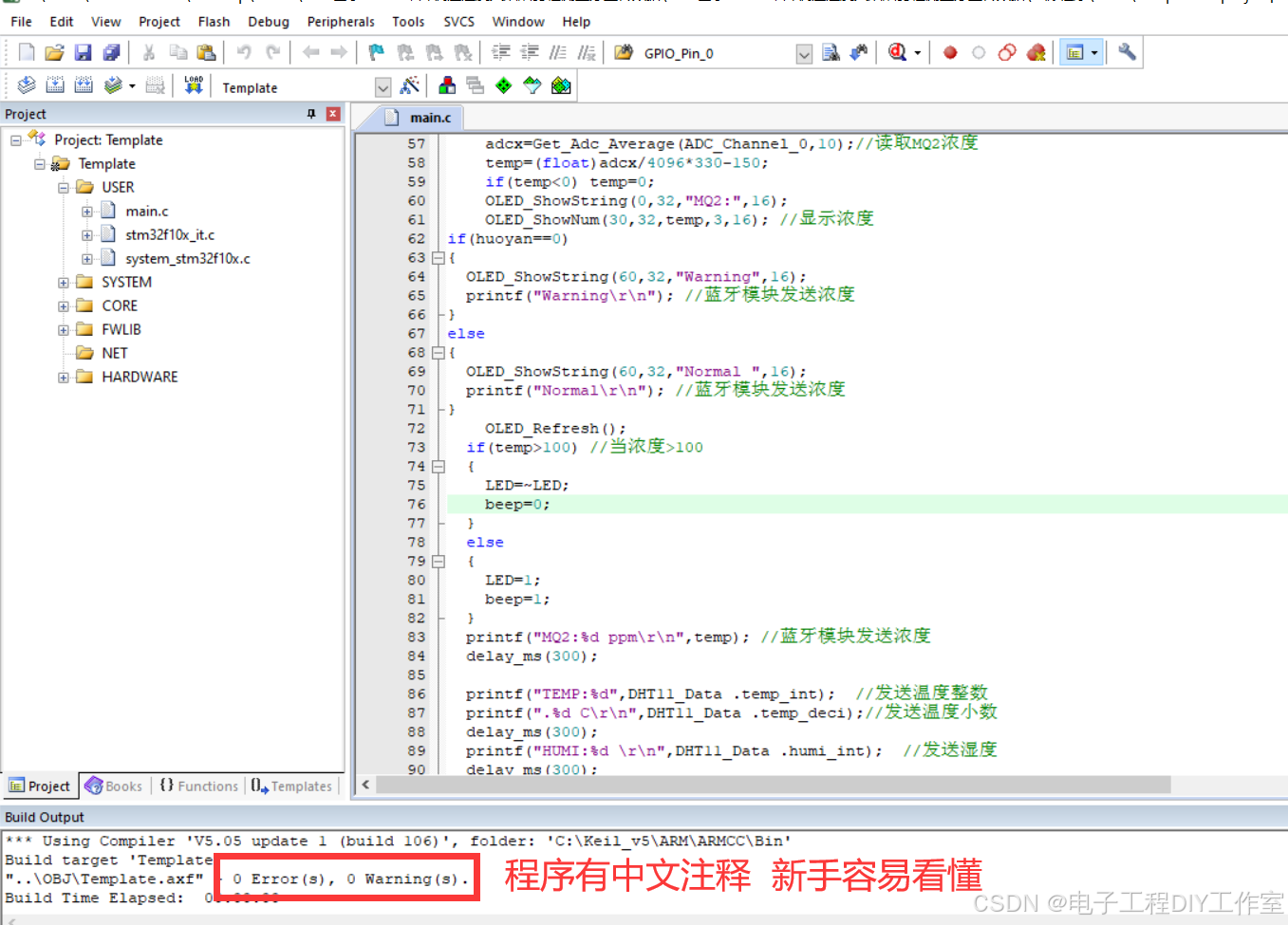

三：程序代码展示（采用C语言编写，使用keil5编译，代码有中文注释，新手容易看懂）



void Hardware_Init(void)
{
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级

	delay_init();			//延时函数初始化

	Usart1_Init(9600);	//串口1初始化为115200
//	Usart2_Init(115200); 	//串口2，驱动ESP8266用
	LED_Init();				//LED初始化
}


int main(void)
{
	unsigned char *dataPtr = NULL;
	unsigned short timeCount = 30;	//发送间隔变量
uint8_t status;
long int num=0;
u16 adcx;
	int temp;
	Hardware_Init();				//初始化外围硬件
			OLED_Init();
		OLED_ColorTurn(0);
		OLED_DisplayTurn(0);

			OLED_Refresh();
	KEY_Init();
		Adc_Init();	LED_Init();
	LED=1;

	while(1)
	{


		DHT11_Read_TempAndHumidity ( & DHT11_Data );//读取温湿度
		OLED_ShowNum(0,0,DHT11_Data .temp_int,2,24);//显示温度整数
		OLED_ShowString(25,0,".",24);
		OLED_ShowNum(35,0,DHT11_Data .temp_deci,1,24);//显示温度小数
		OLED_ShowString(50,0,"C",24);
		OLED_ShowNum(80,0,DHT11_Data .humi_int,2,24);//显示湿度
		OLED_ShowString(110,0,"%",24);
		adcx=Get_Adc_Average(ADC_Channel_0,10);//读取MQ2浓度
		temp=(float)adcx/4096*330-150;
		if(temp<0) temp=0;
		OLED_ShowString(0,32,"MQ2:",16);
		OLED_ShowNum(30,32,temp,3,16); //显示浓度
if(huoyan==0)
{
	OLED_ShowString(60,32,"Warning",16);
	printf("Warning\r\n"); //蓝牙模块发送浓度
}
else
{
	OLED_ShowString(60,32,"Normal ",16);
	printf("Normal\r\n"); //蓝牙模块发送浓度
}
		OLED_Refresh();
	if(temp>100) //当浓度>100
	{
		LED=~LED;
		beep=0;
	}
	else
	{
		LED=1;
		beep=1;
	}
	printf("MQ2:%d ppm\r\n",temp); //蓝牙模块发送浓度
	delay_ms(300);

	printf("TEMP:%d",DHT11_Data .temp_int);	 //发送温度整数
	printf(".%d C\r\n",DHT11_Data .temp_deci);//发送温度小数
	delay_ms(300);
	printf("HUMI:%d \r\n",DHT11_Data .humi_int);	//发送湿度
	delay_ms(300);
	}
}

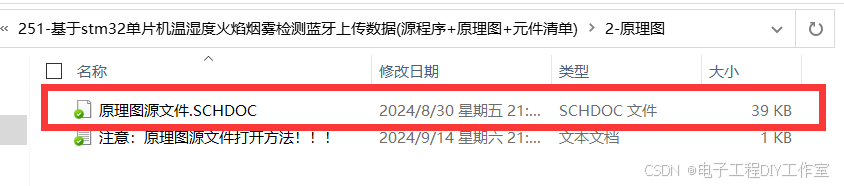

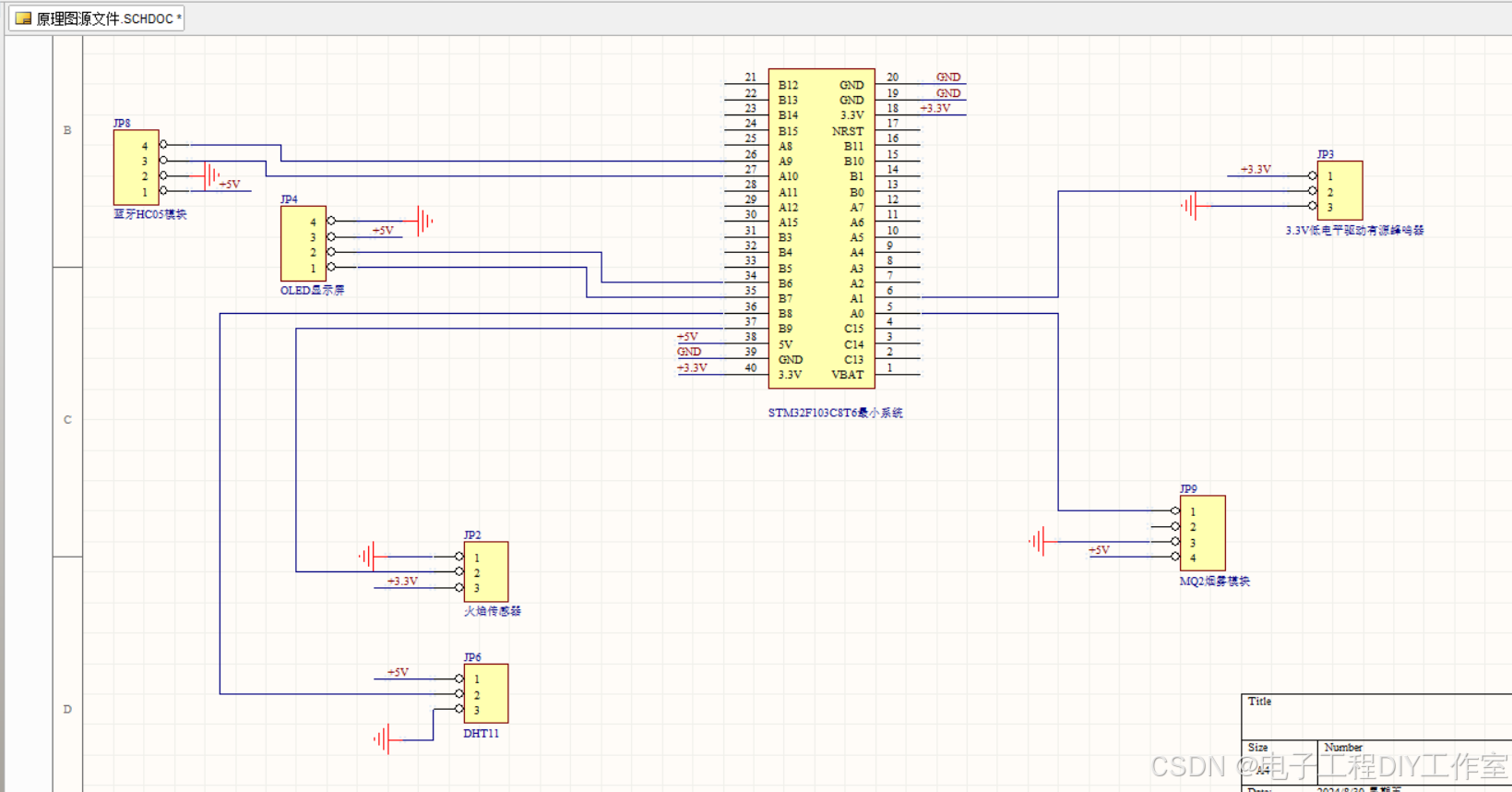

四：原理图文件展示（采用AD（Altium Designer）打开）

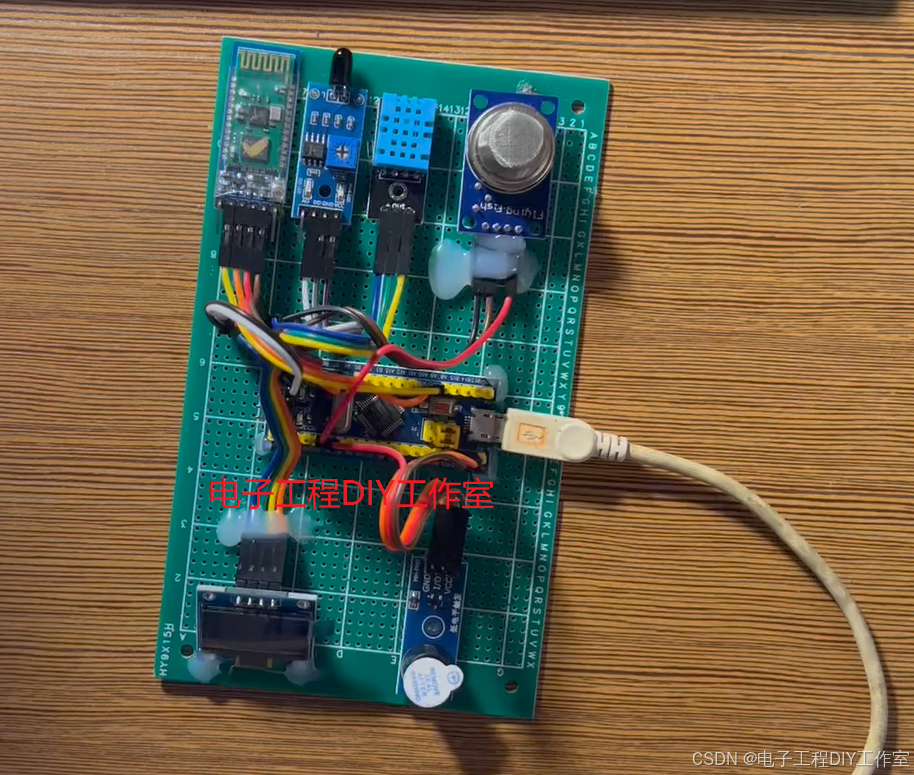

 五：实物图展示：

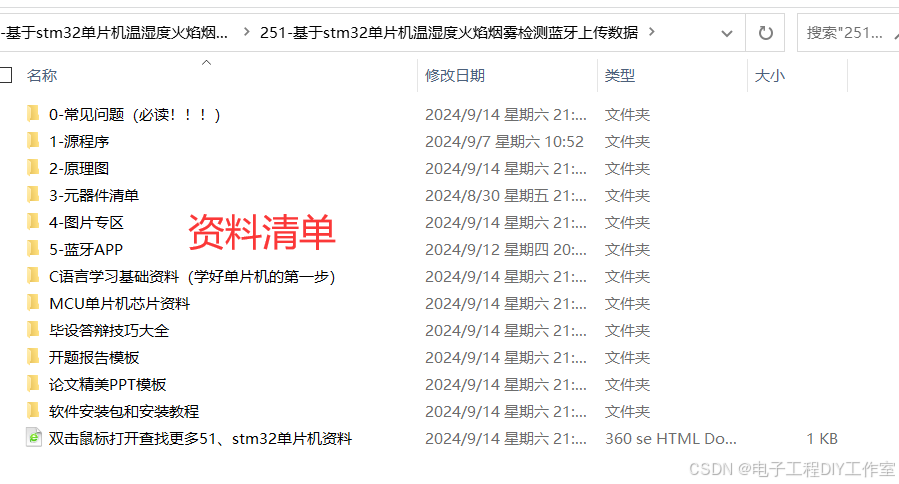

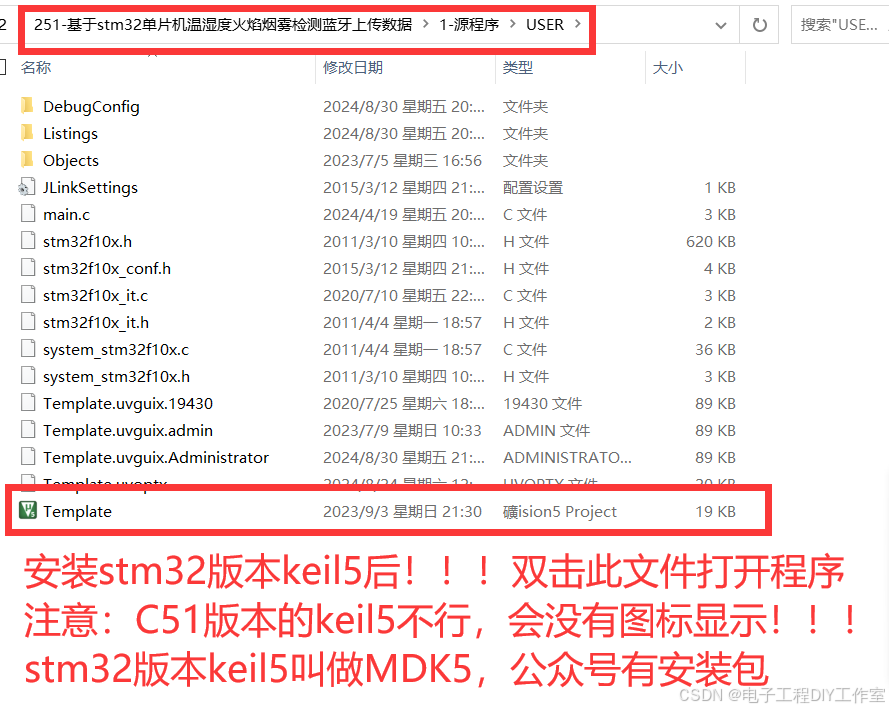

六： 资料清单展示：

资料包百度网盘下载链接
