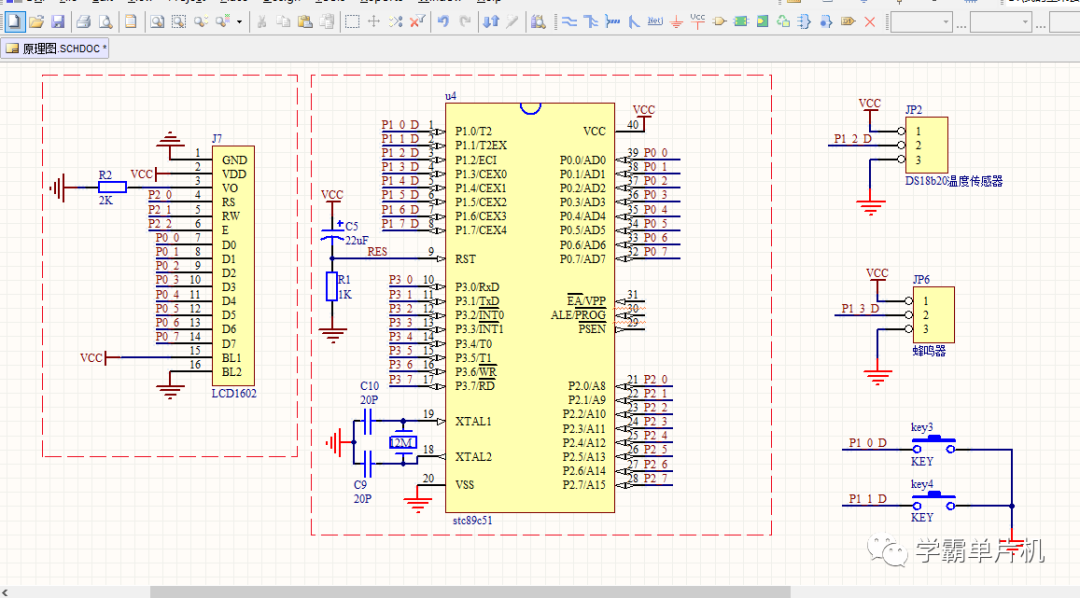

本文介绍了使用51单片机配合DS18B20传感器、蜂鸣器和按键设计的农业大棚温度控制系统，可通过设置阈值进行报警，新手友好。提供了Keil5编程环境和ADAltiumDesigner原理图，附带下载链接。

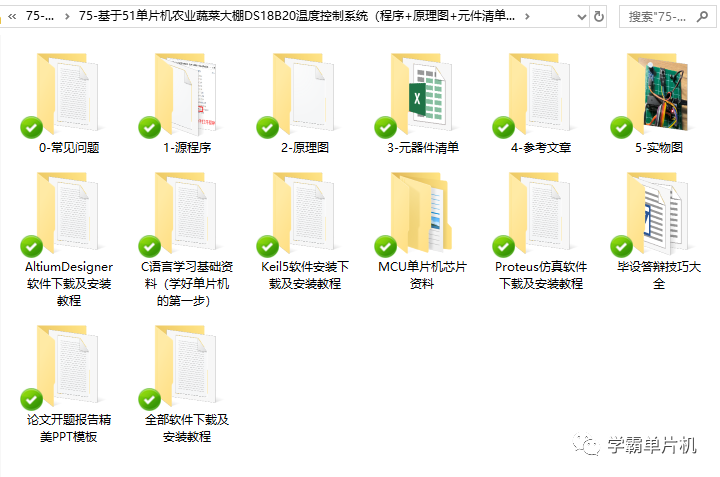

功能介绍：采用51单片机作为主控CPU，采用ds18b20传感器采集温度，采用蜂鸣器进行报警提醒，采用独立按键设置温度的阈值，当温度大于设置阈值，蜂鸣器进行报警提醒农场主，防止温度过高导致大棚蔬菜损坏，程序有中文注释，新手容易看懂，文末有分享资料链接：

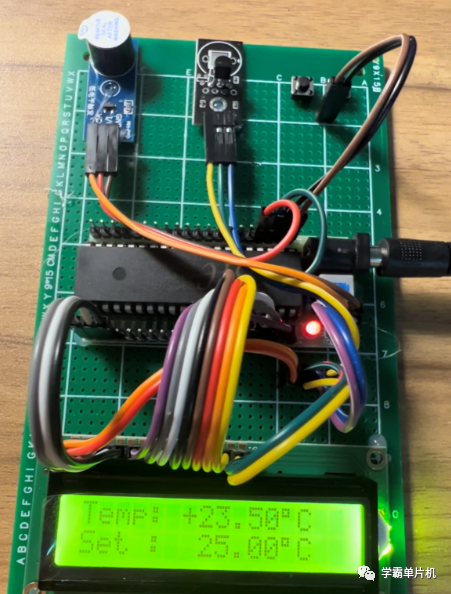

下面是实物演示视频和相关实物图片

75-基于51单片机农业蔬菜大棚DS18B20温度控制系统（程序+原理图+元件清单全套资料）

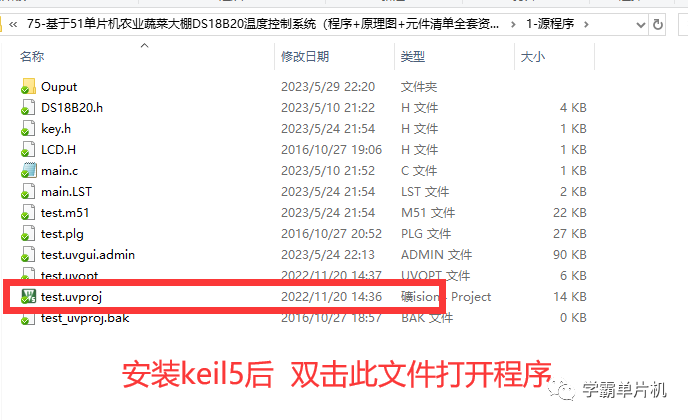

程序打开办法：特别注意：下载资料包以后一定要先解压！！！（建议解压到桌面上，文件路径太深会导致程序打开异常），解压后再用keil5打开。

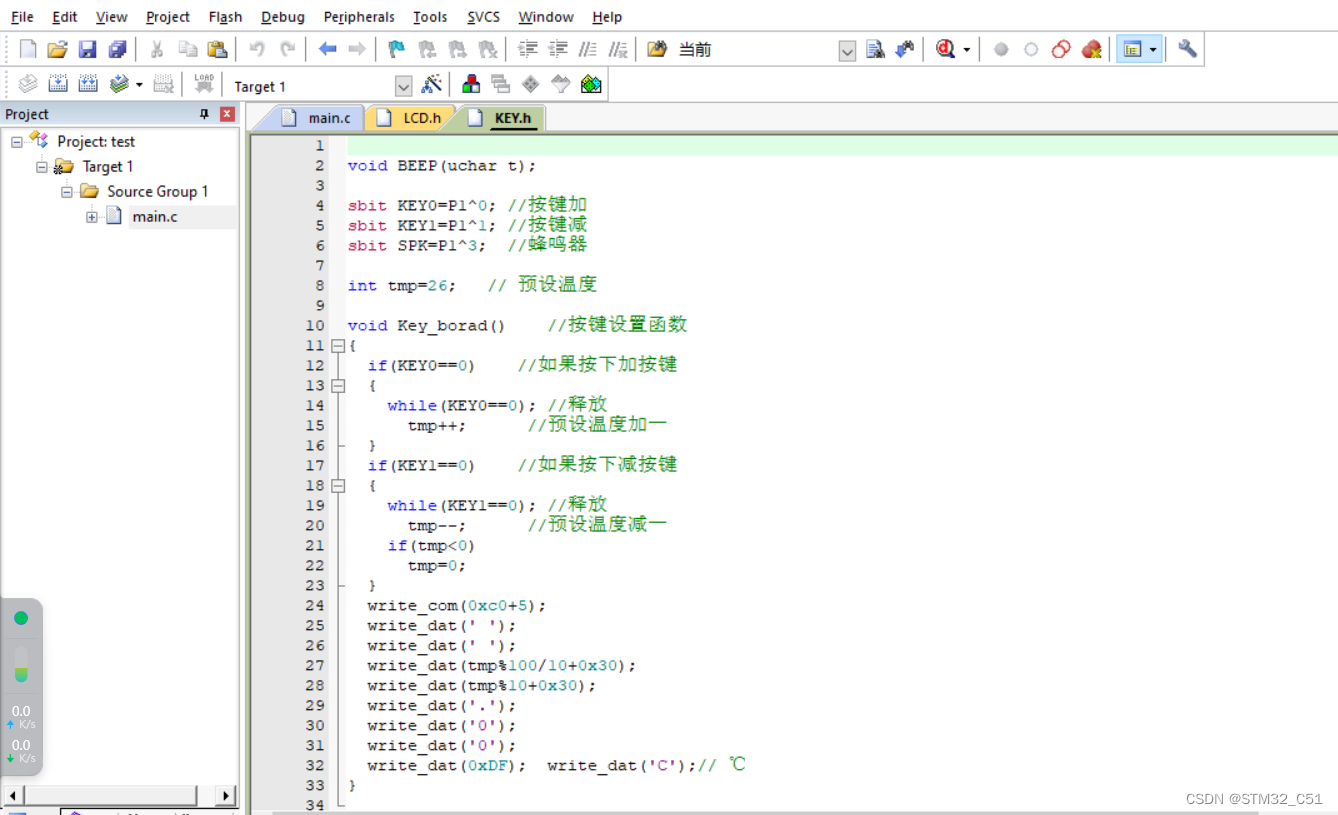

程序部分展示：sbit KEY0=P1^0; //按键加sbit KEY1=P1^1; //按键减sbit SPK=P1^3;  //蜂鸣器
int tmp=26;   // 预设温度
void Key_borad()    //按键设置函数{  if(KEY0==0)     //如果按下加按键  {    while(KEY0==0); //释放      tmp++;      //预设温度加一  }  if(KEY1==0)     //如果按下减按键  {    while(KEY1==0); //释放      tmp--;      //预设温度减一    if(tmp<0)      tmp=0;  }  write_com(0xc0+5);  write_dat(' ');  write_dat(' ');  write_dat(tmp%100/10+0x30);  write_dat(tmp%10+0x30);  write_dat('.');  write_dat('0');  write_dat('0');  write_dat(0xDF);  write_dat('C');//  ℃}
void BEEP(uchar t){   uchar i;  for(i=0;i<100;i++)  {     SPK = ~SPK;    delayMs(t);  }  SPK = 1;}void main(){  P1=0X0F;  LCD_Init();  //lcd1602初始化  sendChangeCmd();  write_string(0,0,"Temp:         ");  write_string(0,1,"Set :      ");    while(1)  {
     sendChangeCmd();    //发送读取温度指令    display(getTmpValue());//读取温度     Key_borad();    //按键设置函数     if(Tp>tmp-1)  //得到温度值 大于设置值       BEEP(1);     else     {_nop_();}
  }}
