76-基于51单片机家庭红外人体检测震动报警系统源程序、原理图、元件清单实物制作

原创于 2023-09-03 14:27:19 发布 · 541 阅读

6 ·

CC 4.0 BY-SA版权

文章标签：

#51单片机 #java #前端

本文介绍了使用51单片机构建的家庭防盗系统，集成红外接触和震动传感器，可通过按键控制布防/撤防，LCD1602显示状态并配有中文注释便于新手理解。附带了原理图和下载资源链接。

功能介绍：采用51单片机作为主控CPU，采用红外接触传感器采集当前是否有人，采用震动传感器采集当前是否有震动，起到家庭防盗效果，采用按键设置当前布防/撤防状态，布防状态下：红外接触传感器检测到有人接触或者震动传感器检测到震动，蜂鸣器报警，撤防状态下，蜂鸣器停止报警，LCD1602显示相关状态，程序有中文注释，新手容易看懂，文末有资料分享链接：

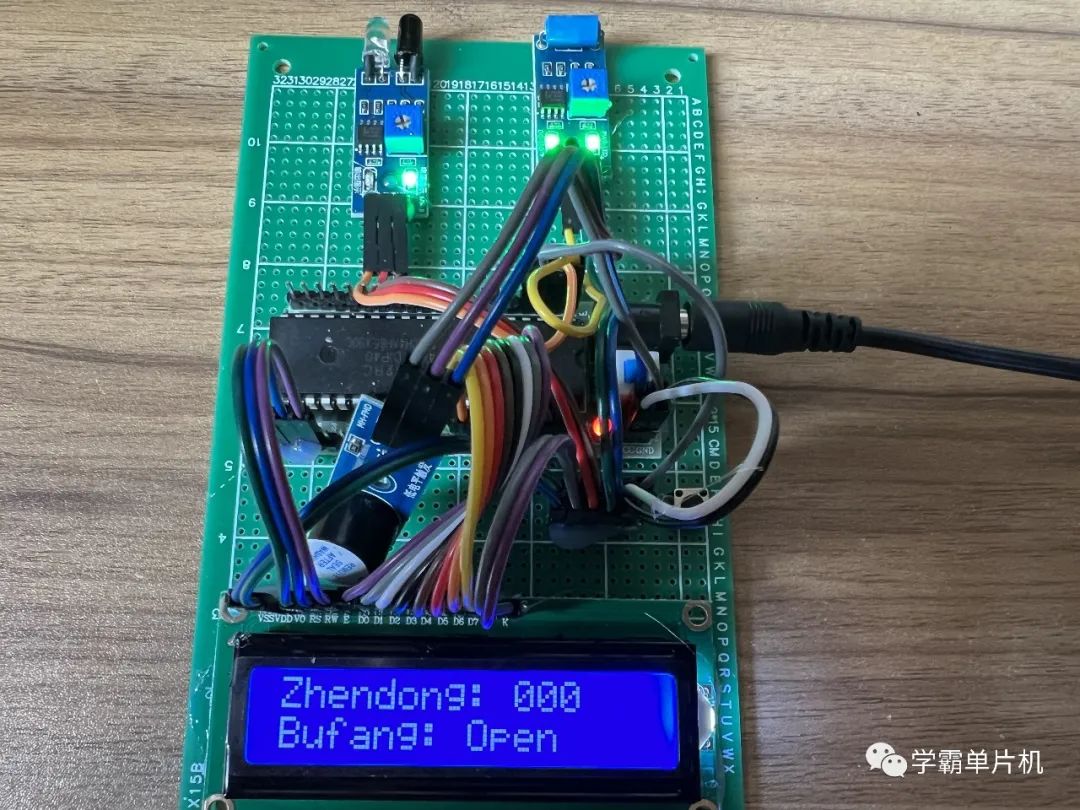

下面是实物演示视频和相关实物图片

76-基于51单片机家庭红外人体检测震动报警系统（程序+原理图+元件清单全套资料）

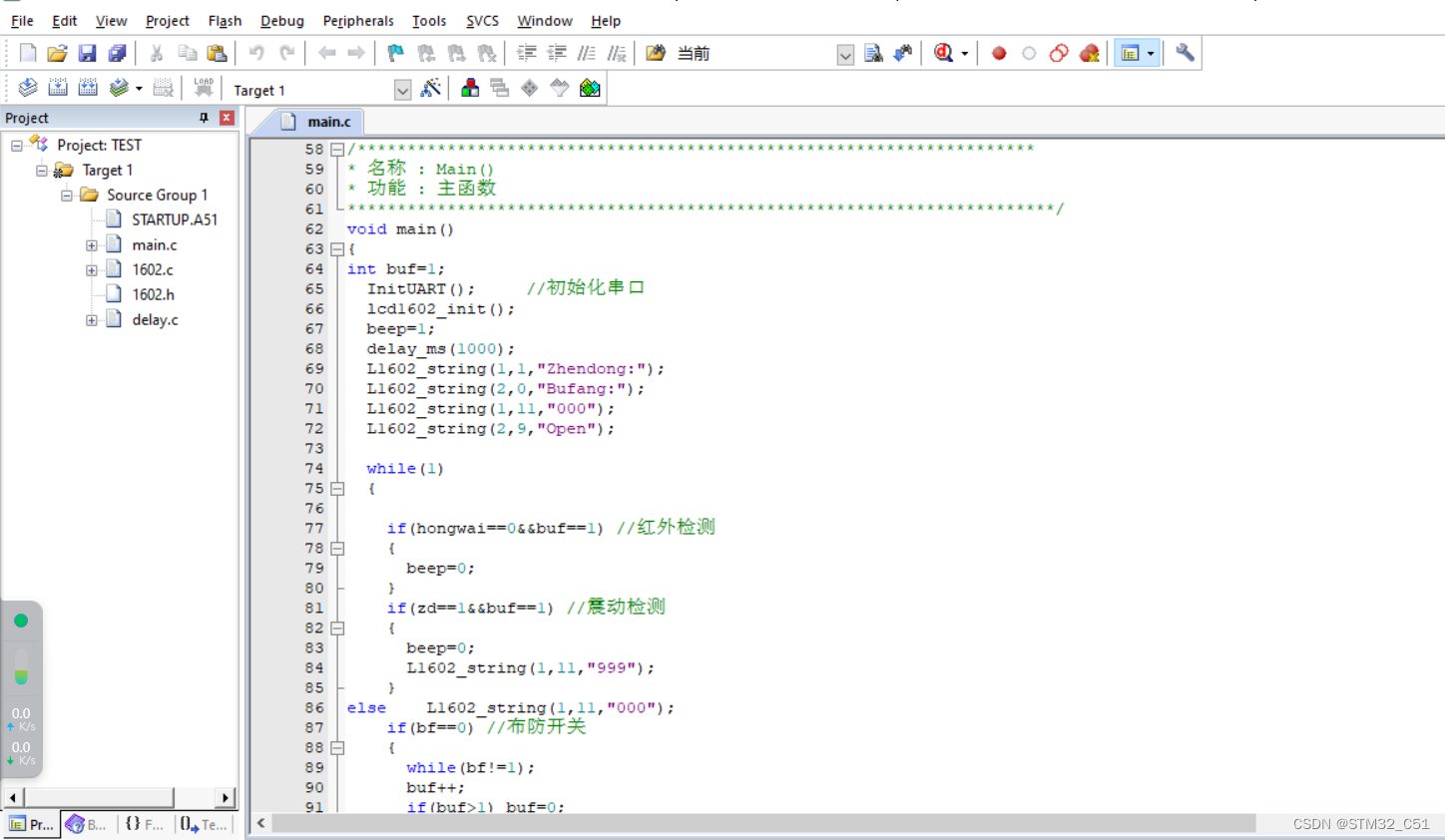

下面是程序部分展示（程序有中文注释，新手容易看懂）

/********************************************************************* 名称 : Convert(uchar In_Date)* 功能 : 因为电路设计时，P0.0--P0.7接法刚好了资料中的相反，所以设计该函数。* 输入 : 1602资料上的值* 输出 : 送到1602的值***********************************************************************/uchar Convert(uchar In_Date){        uchar i, Out_Date = 0, temp = 0;    for(i=0; i<8; i++)    {        temp = (In_Date >> i) & 0x01;        Out_Date |= (temp << (7 - i));    }      return Out_Date;  //    return In_Date;
}/********************************************************************* 名称 : enable(uchar del)* 功能 : 1602命令函数* 输入 : 输入的命令值* 输出 : 无***********************************************************************/
void enable(uchar del){    RS = 0;  RW = 0;  LCD_DATA = del;  E = 1;  delay();  E = 0;  delay();}
/********************************************************************* 名称 : write(uchar del)* 功能 : 1602写数据函数* 输入 : 需要写入1602的数据* 输出 : 无***********************************************************************/
void write(uchar del){    RS = 1;  RW = 0;  LCD_DATA = del;  E = 1;  delay();  E = 0;  delay();}
/********************************************************************* 名称 : L1602_init()* 功能 : 1602初始化，请参考1602的资料* 输入 : 无* 输出 : 无***********************************************************************/void lcd1602_init(void){  enable(0x38);  enable(0x0c);  enable(0x06);  enable(0x01);  enable(0xd0);}
/********************************************************************* 名称 : L1602_char(uchar hang,uchar lie,char sign)* 功能 : 改变液晶中某位的值，如果要让第一行，第五个字符显示"b" ，调用该函数如下     L1602_char(1,5,'b')* 输入 : 行，列，需要输入1602的数据* 输出 : 无***********************************************************************/void L1602_char(uchar hang,uchar lie,char sign){  uchar a;  if(hang == 1) a = 0x80;  if(hang == 2) a = 0xc0;  a = a + lie - 1;  enable(a);  write(sign);}
/********************************************************************* 名称 : L1602_string(uchar hang,uchar lie,uchar *p)* 功能 : 改变液晶中某位的值，如果要让第一行，第五个字符开始显示"ab cd ef" ，调用该函数如下      L1602_string(1,5,"ab cd ef;")* 输入 : 行，列，需要输入1602的数据* 输出 : 无***********************************************************************/void L1602_string(uchar hang,uchar lie,uchar *p){  uchar a;  if(hang == 1) a = 0x80;  if(hang == 2) a = 0xc0;  a = a + lie - 1;  enable(a);  while(1)  {    if(*p == '\0') break;    write(*p);    p++;  }}

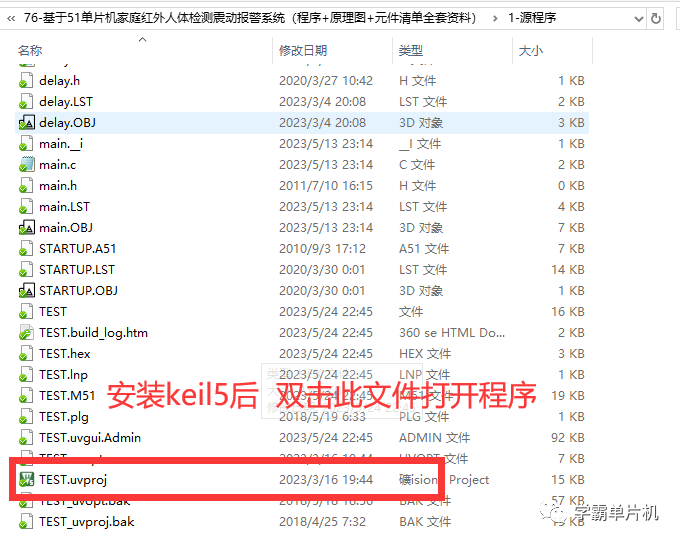

程序打开办法：特别注意：下载资料包以后一定要先解压！！！（建议解压到桌面上，文件路径太深会导致程序打开异常），解压后再用keil5打开。

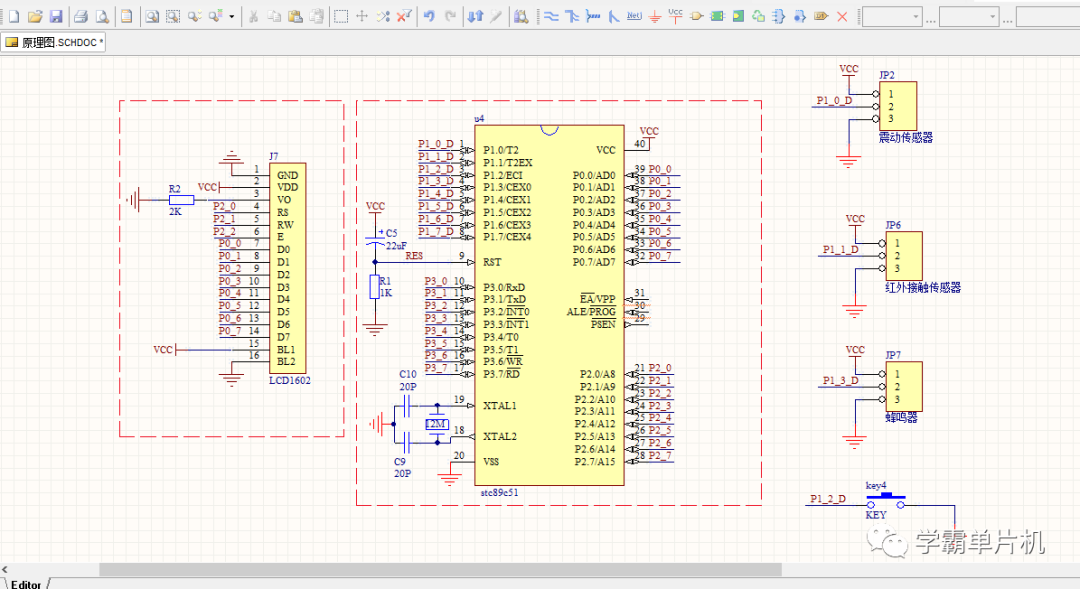

原理图采用【AD】altium designer打开，文件中有安装包

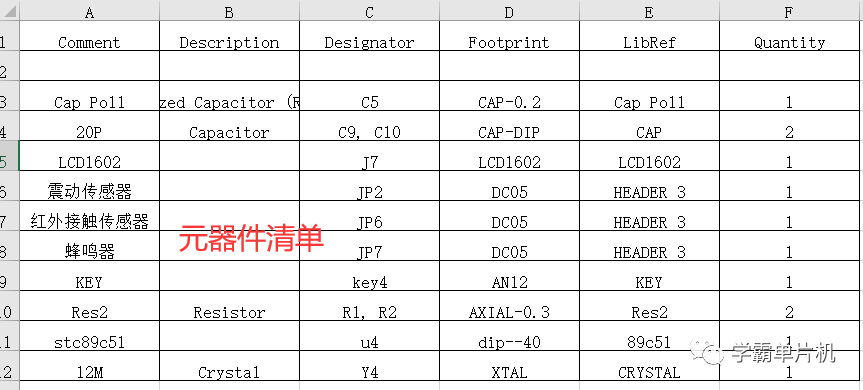

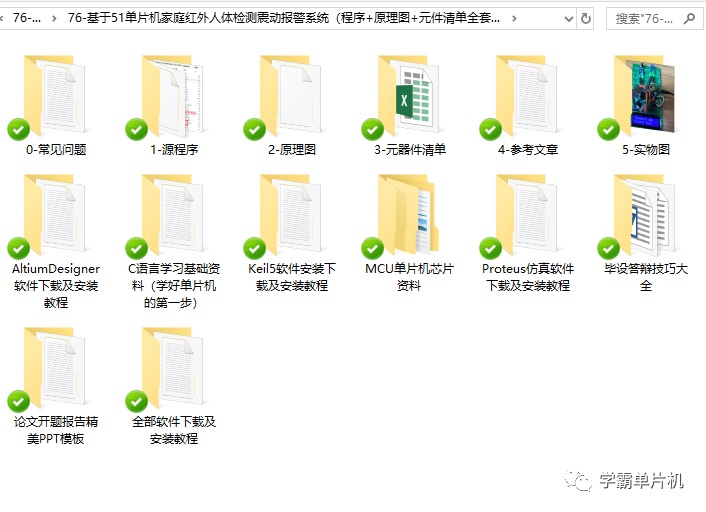

下面是资料包里面包含的相关文件展示
