linux之网络桥接和链路聚合

最新推荐文章于 2024-09-18 19:37:55 发布

原创最新推荐文章于 2024-09-18 19:37:55 发布 · 592 阅读

0 ·

CC 4.0 BY-SA版权

linux操作系统专栏收录该内容

37 篇文章

订阅专栏

本文详细介绍了Linux系统中的网络桥接和链路聚合技术。在网络桥接部分，阐述了如何配置真实网卡、桥接网卡，并展示了临时添加和删除br0接口的步骤。在链路聚合部分，讲解了bond和team两种链路聚合方式的设定与测试过程，以提升网络连接的稳定性和带宽。

一、网络桥接

桥接指的是在主机网卡上重新打开一个接口，分别连接主机和虚拟机，使虚拟机和真机处于同一个网段，降低网络延迟；

1、真实网卡配置：

在这里插入图片描述

2、桥接网卡配置：

在这里插入图片描述

3、临时添加br0接口：

brctl addbr br0			添加接口
ifconfig br0 ip			配置ip
brctl addif br0 eth0 	使br0连接到eth0

在这里插入图片描述

4、删除临时设定：

ifconfig br0 down
brctl delbr br0

在这里插入图片描述

二、链路聚合

1、bond链路聚合

设定：

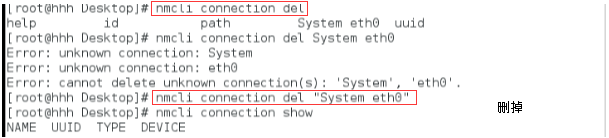

清理所有网卡
	nmcli connection delete

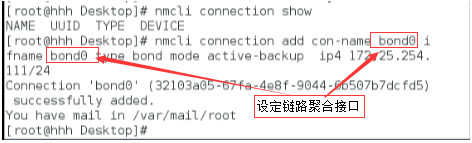

添加聚合链路接口：
	nmcli connection add con-name bond0 ifname bond0 type bond mode active-backup ip4 172.25.254.100/24
添加网卡到bond接口（主备模式）
	第一块网卡：nmcli connection add con-name eth0 ifname eth0 type bond-slave master bond0
	第二块网卡：nmcli connection add con-name eth1 ifname eth1 type bond-slave master bond0

在这里插入图片描述

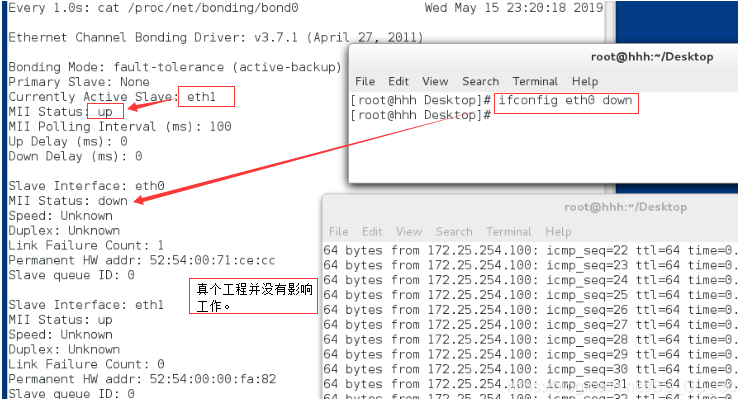

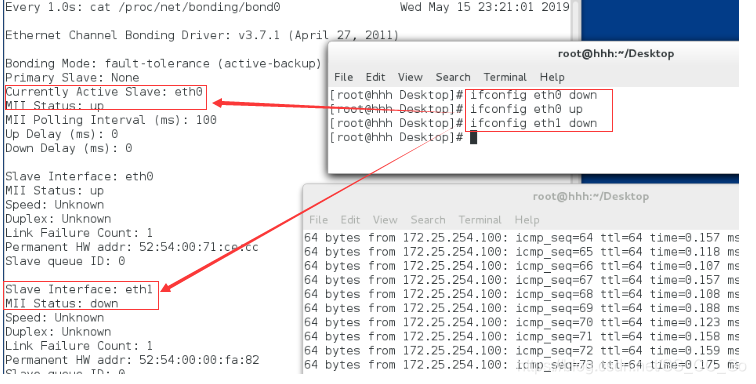

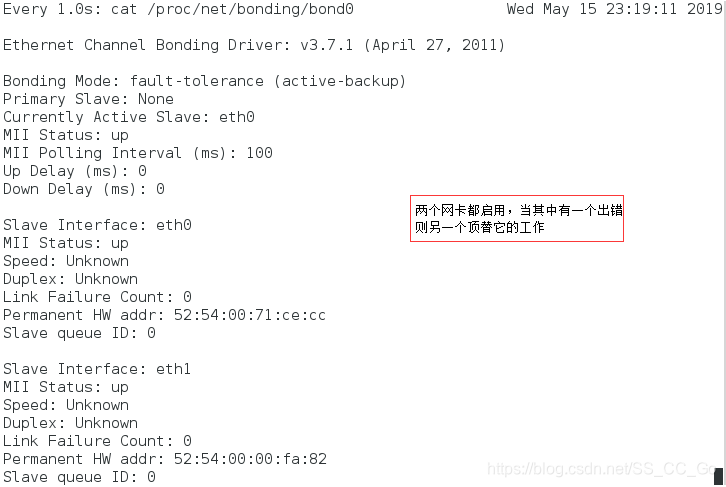

测试

第一个窗口：
	watch -n 1 /proc/net/bonding/bond0
第二个窗口：
	ping 172.25.254.100
第三个窗口：
	ifconfig eth0 down

在这里插入图片描述

2、team链路聚合

1、设定

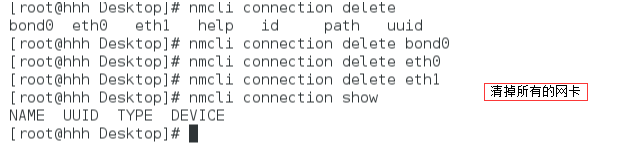

清理所有网卡
	nmcli connection delete
添加聚合链路接口：
	nmcli connection add con-name team0 type team ifname team0 config '{"runner":{"name":"$"}}' 172.25.254.100/24
	$--->the type of tead_mode
	man -k team		查看所有和team相关的文件
	man -5 tead.conf
添加网卡到bond接口（主备模式）
	第一块网卡：nmcli connection add con-name eth0 ifname eth0 type team-slave master team0
	第二块网卡：nmcli connection add con-name eth1 ifname eth1 type team-slave master team0

在这里插入图片描述

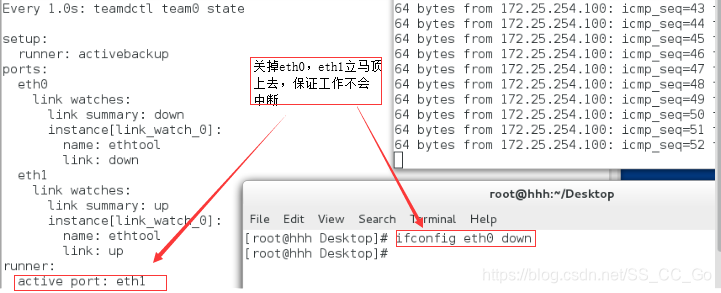

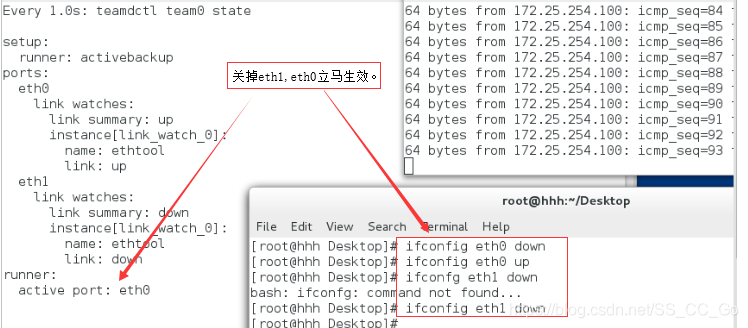

2、测试

第一个窗口：
	watch -n 1 teamdctl team0 state
第二个窗口：
	ping 172.25.254.100
第三个窗口：
	ifconfig eth0 down

在这里插入图片描述
