“两台交换机做了堆叠，服务器用双网卡分别接在不同成员上，配置了Eth-Trunk，结果聚合不生效，甚至丢包严重！”

这是堆叠+链路聚合场景中的经典陷阱。

很多人以为：只要交换机堆叠成“一台逻辑设备”，任何端口都能像单机一样做链路聚合——

但现实是：跨物理设备的聚合需要额外机制支持，否则可能引发环路、MAC漂移、流量单通等严重问题。

今天就带大家深入解析：

为什么普通链路聚合在堆叠跨设备时会失败？
华为/Cisco 如何正确配置跨设备链路聚合（M-LAG / vPC / Eth-Trunk）？
故障排查 checklist 一键定位问题。

一、问题根源：堆叠 ≠ 真正的单机

虽然堆叠（Stack）将多台交换机虚拟为“一台逻辑设备”，但每个成员仍保留独立的转发芯片和物理端口。

当服务器双网卡分别连接不同物理成员时：

若使用普通静态聚合（mode on）或LACP，
交换机无法感知“这两个端口属于同一服务器”，
导致：
- MAC地址在两个端口间来回漂移
- 流量只走一个端口（未真正负载分担）
- STP阻塞其中一个端口（形成逻辑环路）

⚠️ 典型现象：

display eth-trunk 显示端口状态为 Unselected

服务器 iperf 测试带宽仅为单链路

日志出现 %MAC/4/MFL（MAC Flapping）

二、正确方案：启用“跨设备链路聚合”技术

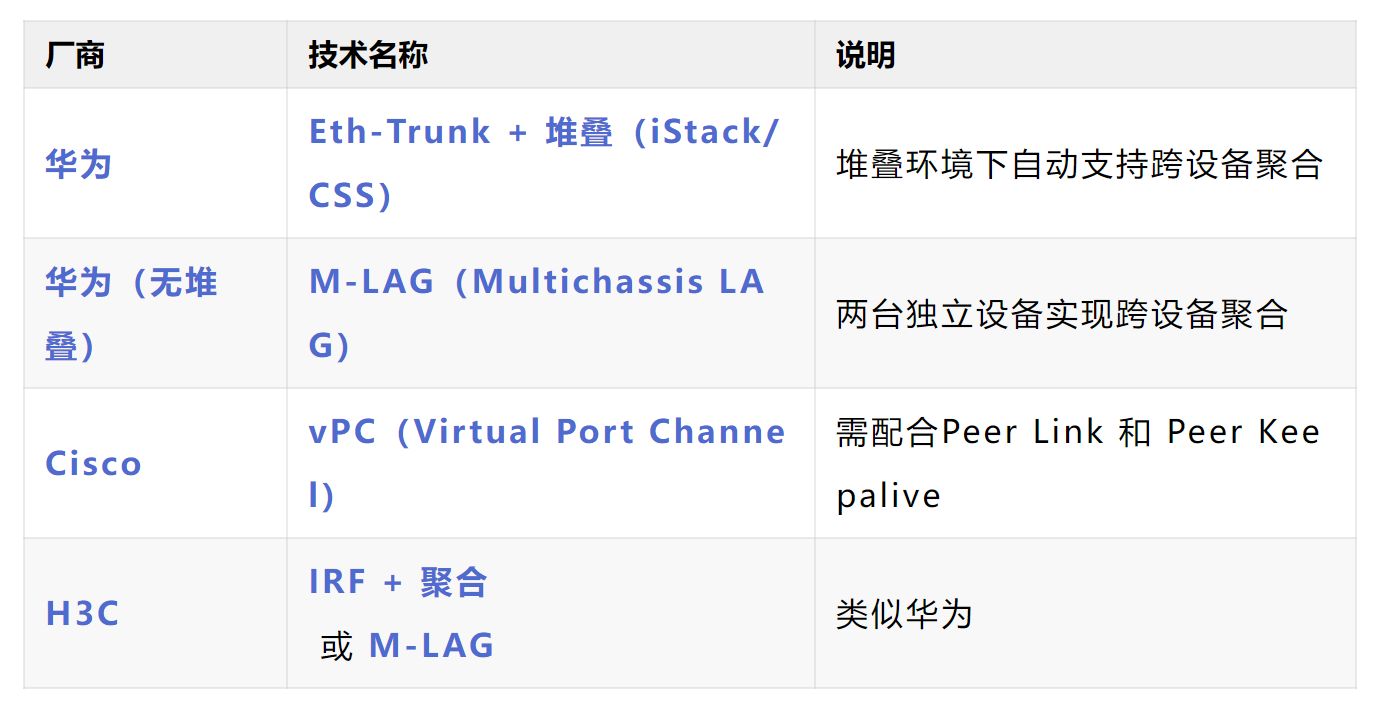

不同厂商对此有不同实现：

✅ 关键前提： 必须使用厂商指定的跨设备聚合机制，不能直接用普通LACP！

三、华为堆叠环境下的正确配置（以S6730为例）

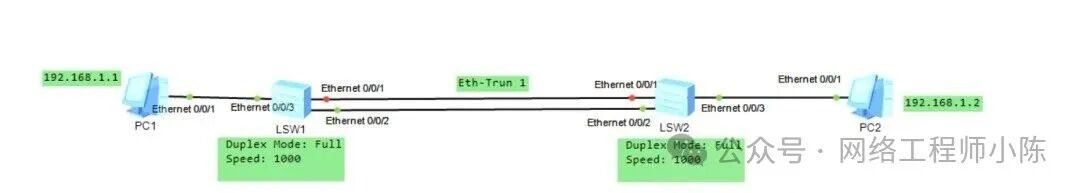

场景：

两台S6730通过堆叠线连接，形成CSS集群
服务器双网卡 → 分别接 SW1 的 G0/0/1 和 SW2 的 G0/0/1
目标：实现20Gbps聚合带宽

正确配置步骤：

1. 确认堆叠已成功建立

display stack

输出应显示：

Stack mode: CSS Stack topology: Ring Member ID 1: Master Member ID 2: Standby

2. 在逻辑设备上创建Eth-Trunk（无需区分物理位置）

interface Eth-Trunk 1 port link-type trunk port trunk allow-pass vlan 10 20 mode lacp # 推荐使用LACP动态协商

3. 将不同成员的物理口加入同一个Eth-Trunk

# 成员1的端口 interface GigabitEthernet 1/0/1 eth-trunk 1 # 成员2的端口 interface GigabitEthernet 2/0/1 eth-trunk 1

🔑 关键点：华为堆叠（CSS/iStack）原生支持跨设备Eth-Trunk，只要堆叠正常，上述配置即可生效，无需额外命令。

4. 服务器侧配置LACP（以Linux为例）

# /etc/network/interfaces auto bond0 iface bond0 inet static address 192.168.10.100 netmask 255.255.255.0 bond-mode 4 # LACP bond-miimon 100 bond-slaves eth0 eth1

四、验证与排错

1. 检查Eth-Trunk状态

display eth-trunk 1

✅ 正常输出应包含：

Local: -------------------------------------------------------------------------------- Port Status Weight -------------------------------------------------------------------------------- 1/0/1 Selected 1 2/0/1 Selected 1 ← 两个端口均为Selected！

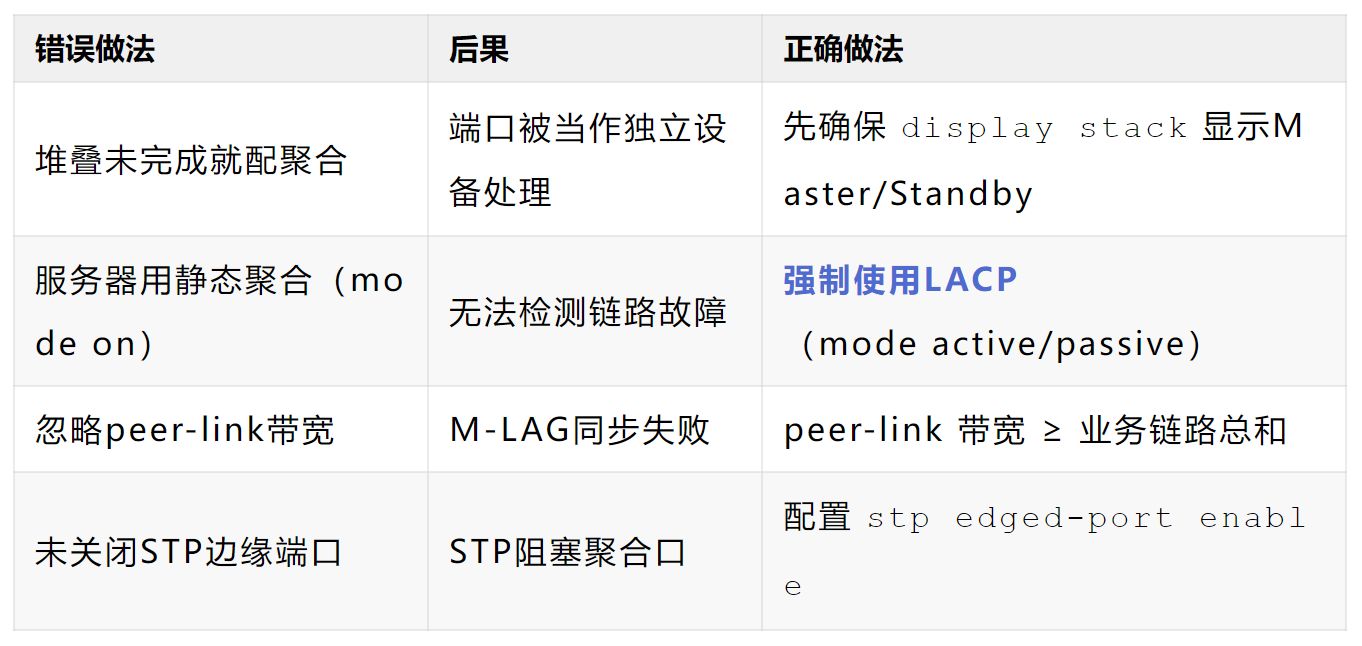

❌ 若显示 Unselected，可能原因：

堆叠未建立（检查 display stack）
两端LACP模式不匹配（一端active，一端passive）
物理链路速率/双工不一致

2. 检查MAC学习是否稳定

display mac-address | include <服务器MAC>

✅ 应只显示一条记录，且端口为 Eth-Trunk1

❌ 若显示两条（分别在G1/0/1和G2/0/1）→ MAC漂移 → 聚合未生效

3. 测试带宽（iperf3）

# 服务器 → 目标主机 iperf3 -c 192.168.10.200 -t 10 -P 4

✅ 应接近 2Gbps（双千兆）或 20Gbps（双万兆）

❌ 若仅为单链路 → 聚合未负载分担

五、非堆叠场景？用 M-LAG！

如果无法做堆叠（如距离远、型号不支持），华为提供 M-LAG（Multichassis LAG） 方案：

架构特点：

两台独立交换机
通过 peer-link 同步MAC/FDB表
通过 DFS Group 实现控制面协同

配置要点（简化）：

# 创建DFS Group dfs-group 1 source ip 10.1.1.1 peer 10.1.1.2 # 配置peer-link interface Eth-Trunk 10 trunkport GigabitEthernet 1/0/24 dfs-group 1 m-lag 10 # 服务器聚合口 interface Eth-Trunk 1 dfs-group 1 m-lag 1 port link-type trunk
