很多网络工程师画拓扑图，只画设备图标 + 连线箭头，看起来“高大上”，实则信息量为零。

当故障发生时，这张图既不能帮你定位问题，也无法指导配置。运维同事问：“服务器IP是多少？”、“VLAN 30走哪条路径？”——你只能翻文档或登录设备查。

今天就来教你：如何在拓扑图中精准标注IP地址、VLAN划分、路由走向等关键信息。

让一张图成为设计、交付、排错的统一依据。

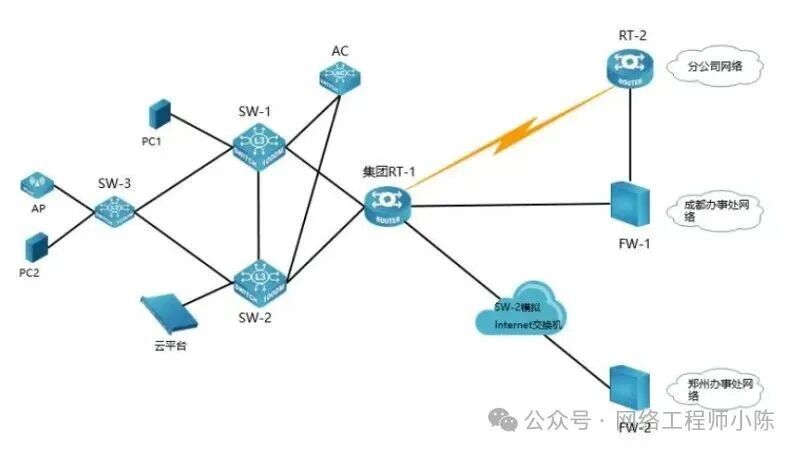

一、为什么你的拓扑图“没用”？

常见问题：

❌ 只有设备名称，没有接口编号（如G0/0/1）
❌ 链路无IP或子网信息
❌ VLAN分布不清晰，无法判断广播域
❌ 路由协议、默认网关、NAT区域缺失
❌ 图例混乱，颜色/线型无标准

🎯 好拓扑图的标准： 任何人看一眼，就能说出数据从A到B的完整路径。

二、核心原则：三层信息必须清晰

1. 设备层：身份明确

设备名称（如CORE-SW、FW-HQ）
型号（可选，如S5735-L24P4S-A）
管理IP（用于远程登录）

✅ 示例标注：

[核心交换机 CORE-SW] 型号：S6730-H48X6C 管理IP：192.168.254.10/24

2. 链路层：连接即信息

每条连线必须包含：

两端接口名（如G0/0/1 ↔ G1/0/23）
IP地址/子网（点对点链路标两端IP，接入链路标网段）
VLAN信息（Access VLAN 或 Trunk 允许的VLAN列表）

✅ 正确示例：

CORE-SW (G0/0/1) —— 192.168.10.1/30 —— RTR-HQ (G1/0/0)

或

ACC-SW (G0/0/24) —— Trunk: VLAN 10,20,30 —— CORE-SW (G0/0/5)

3. 终端层：业务可追溯

服务器/PC所属VLAN
IP地址（或DHCP范围）
默认网关（即SVI或路由器接口IP）

✅ 示例：

[Web Server] IP: 192.168.10.100/24 VLAN: 10 Gateway: 192.168.10.1

三、VLAN标注技巧

方法1：用颜色区分VLAN

VLAN 10 → 蓝色
VLAN 20 → 绿色
VLAN 30 → 橙色

⚠️ 必须附图例说明！

方法2：在链路上直接标注

接入端口：标 VLAN 10
Trunk端口：标 Trunk: 10,20,30

方法3：用虚线框圈出同一VLAN终端

将所有VLAN 10的PC/服务器用浅蓝虚线框起来
清晰展示二层域边界

✅ 推荐组合使用：颜色 + 文字 + 虚线框

四、路由信息如何体现？

拓扑图不是静态连接图，必须体现三层转发逻辑。

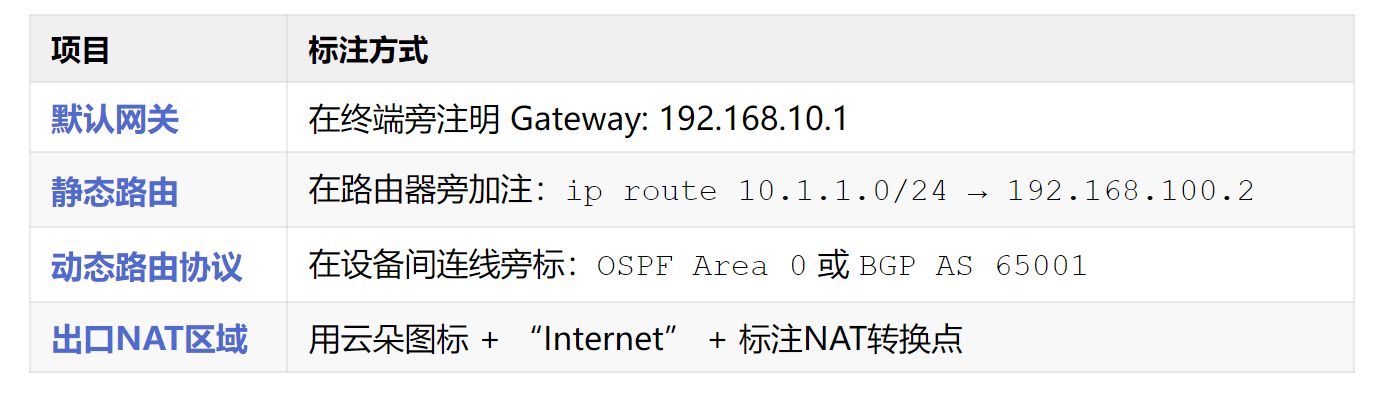

标注内容：

示例片段：

[分公司路由器 BR-RTR] ├─ G0/0/0: 10.10.1.1/30 —— OSPF —— HQ-CORE (10.10.1.2) ├─ G0/0/1: 192.168.50.1/24 (VLAN 50 网关) └─ NAT outbound on G0/0/0 → Internet

五、推荐工具与绘图规范

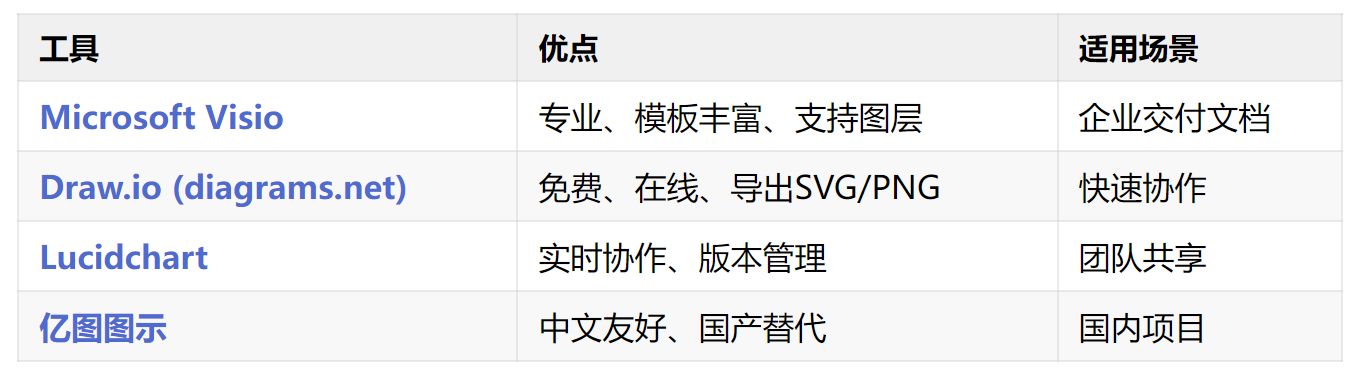

工具选择：

绘图规范建议：

方向统一：核心在上，接入在下；总部在左，分支在右
字体一致：中文用微软雅黑，英文用Arial，字号≥10pt
线型规范：
- 实线：物理连接
- 虚线：逻辑关系（如VLAN域、VPN隧道）
图例必备：颜色、线型、图标含义必须说明
版本与日期：右下角标注 v1.2 | 2025-11-10

六、实战案例

[Internet] │ [FW-HQ] 1.1.1.1/30 │ (G0/0/0) ┌──────────────┴──────────────┐ │ │ [Core-SW] 192.168.254.1/24 [DMZ-SW] 192.168.100.1/24 (G0/0/1) │ │ │ VLAN 10: 192.168.10.0/24 │ Web Server: 192.168.100.10 │ Gateway: 192.168.10.1 │ Gateway: 192.168.100.1 │ │ [ACC-SW] — Trunk: VLAN 10,20 [ACC-DMZ] │ PC1: 192.168.10.21 (VLAN 10) Gateway: 192.168.10.1 图例： ■ 蓝色 = VLAN 10 ■ 绿色 = VLAN 20 --- 实线 = 物理链路 - - - 虚线 = VLAN域边界
