号主：老杨丨11年资深网络工程师，更多网工提升干货，请关注公众号：网络工程师俱乐部

“刚配完ACL，整个VLAN的用户全上不了网！”
“明明只拦一个IP，结果全网瘫痪……”

访问控制列表（ACL）是咱们工作中控制流量、保障安全的利器。
但它的“威力”也意味着高风险——
一条规则写错，就可能引发全网访问中断。
尤其在汇聚层或核心层部署ACL时，影响范围广，恢复不及时，可能导致业务长时间中断。
今天就通过一个真实案例，深入剖析ACL配置中的“致命陷阱”，并给到你安全配置清单，帮你避开“一条命令毁全网”的悲剧。

一、事故现场
网络环境：
用户VLAN：VLAN 10（192.168.10.0/24）
网关：三层交换机 S6730，接口 Vlanif 10
需求：禁止IP为192.168.10.100的终端访问外网
工程师操作：
# 创建ACL 3000
[Huawei] acl 3000
[Huawei-acl-adv-3000] rule 5 deny ip source 192.168.10.100 0.0.0.0 destination any
[Huawei-acl-adv-3000] rule 10 permit ip source any destination any
[Huawei-acl-adv-3000] quit

# 在Vlanif 10接口入方向应用ACL
[Huawei] interface Vlanif 10
[Huawei-Vlanif10] traffic-filter inbound acl 3000
结果：
✅ 192.168.10.100 确实无法上网
❌ VLAN 10内所有用户（包括192.168.10.1）都无法上网！
❌ 用户之间也无法互访！
🔥 一条规则，导致整个VLAN业务中断。

二、根本原因
ACL默认隐含“deny ip any any”
这是ACL最常被忽视的默认行为！
当你创建一个ACL时，系统会在最后自动添加一条隐式规则：
deny ip any any
即：拒绝所有未明确允许的流量。
在上述案例中，ACL逻辑看似正确：
rule 5: 拒绝 192.168.10.100 访问任何地方
rule 10: 允许任何人访问任何地方
但问题出在——
permit ip source any destination any 并不能匹配所有流量！
关键误区：ACL中的 ip 不等于“所有协议”
ip 类型ACL：只匹配三层IP流量，不包含：
ARP（二层广播，用于IP→MAC解析）
ICMP重定向
OSPF、BGP等路由协议
当ACL应用在Vlanif接口后：
用户开机 → 发送ARP请求：“谁是192.168.10.1？”
ARP是二层广播帧，不属于ip协议
不匹配 rule 10（因为不是IP流量）
匹配隐式 deny ip any any → 被丢弃！
网关无法响应ARP → 用户拿不到网关MAC → 无法通信
✅ 结论：
ip 类型ACL会意外拦截ARP，导致用户无法获取网关，全网中断。

三、正确配置方法
必须显式放行ARP
方案1：使用 basic ACL 并允许ARP（推荐）
# 方法一：先放行ARP，再控制IP流量
[Huawei] acl 3000
[Huawei-acl-adv-3000] rule 5 permit arp source-mac any destination-mac any  # 允许所有ARP
[Huawei-acl-adv-3000] rule 10 deny ip source 192.168.10.100 0.0.0.0 destination any
[Huawei-acl-adv-3000] rule 15 permit ip source any destination any
[Huawei-acl-adv-3000] quit

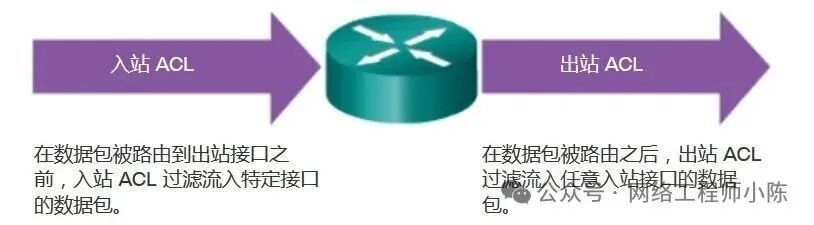

方案2：使用 traffic-filter 精确控制方向
# 方法二：只在出方向限制外网访问，不影响内网和ARP
[Huawei] interface Vlanif 10
[Huawei-Vlanif10] traffic-filter outbound acl 3000  # 改为出方向
这样，ARP请求（入方向）不受影响，只拦截该IP的出站流量。

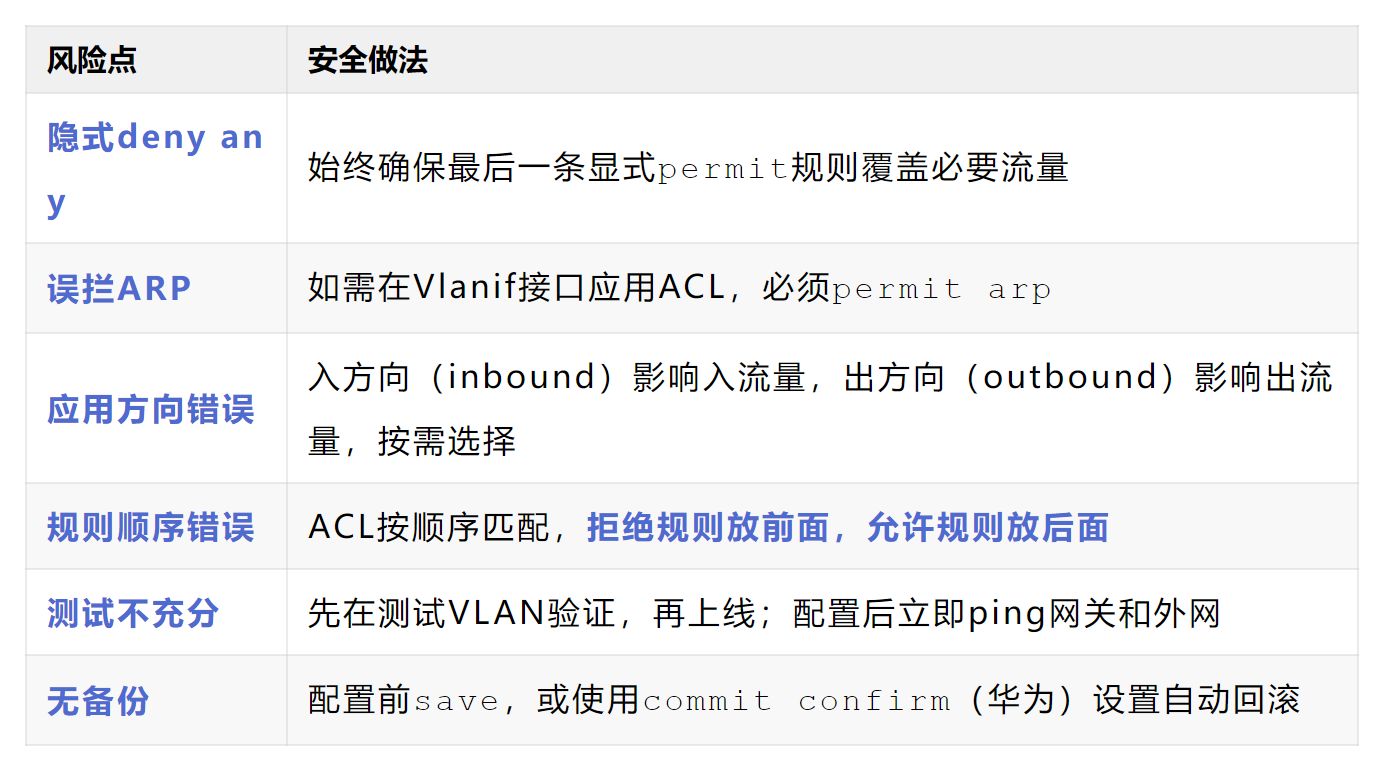

四、ACL配置安全清单（必读）

五、其他常见ACL陷阱
陷阱1：用标准ACL（2000系列）限制源IP，但无法控制目的
标准ACL只能基于源IP，无法指定协议或端口
应使用高级ACL（3000系列） 实现精细控制
陷阱2：ACL应用在物理接口，影响多个VLAN
应优先在SVI接口（Vlanif） 或特定业务接口应用ACL
避免在上行口或核心口随意部署
陷阱3：忘记删除旧ACL
修改ACL后，原规则可能仍生效
使用 undo traffic-filter inbound 明确移除

六、排错命令：快速定位ACL问题
# 查看接口是否应用了ACL
<Huawei> display traffic-filter applied-record

# 查看ACL匹配计数（看是否被命中）
<Huawei> display acl 3000

# 查看ARP表是否正常学习
<Huawei> display arp all | include 192.168.10

# 抓包确认ARP是否被拦截
<Huawei> capture-packet interface Vlanif 10 destination flash:/arp.pcap
# 然后用Wireshark分析

总结
ACL的强大，源于它的“精确控制”，
它的危险，也源于“精确控制”。
记住三条铁律：
永远记得隐式 deny ip any any
在Vlanif接口用ACL，必须 permit arp
先测试，再上线，配置留退路
🔚 最后忠告：
当你敲下 traffic-filter 命令时，
请多问自己一句：
“这条规则，会不会把网关的ARP也拦了？”
多一秒思考，少一小时抢救。
