去年一家连锁店要部署无线，预算只够买普通交换机，但AP必须供电。
老板不想换PoE交换机，问我有没有“土办法”。
我用了三台PoE注入器，成本不到换设备的1/5，三天搞定！
不是所有问题都要靠升级硬件，有时候，一个巧妙的方案比一堆新设备更值钱。
今天，我就手把手教你，如何让不带PoE的交换机，也能给AP、IP电话这些“吃电大户”供上电。

今日文章阅读福利：《华为、H3C园区交换机PoE技术白皮书.pdf 》
说到PoE，自然要给你分享点相关福利。私信我，发送暗号“PoE”，即可获取这两份交换机PoE技术白皮书。

01 为什么普通交换机不能直接供电？
01 PoE供电原理简述
PoE通过网线的空闲线对（4/5, 7/8）或数据线对（1/2, 3/6）传输直流电（通常48V）
需要交换机内置PoE芯片和电源模块支持
02 普通交换机的局限
仅传输数据信号
无供电电路
若直接连接PoE受电设备（如AP），设备无法启动
结论：必须通过外部设备将电力注入网线。

02 三大实战方案详解
方案一：PoE注入器（最简单，点对点）
适用场景：少量设备供电（1-3个AP或IP电话）
组成：
PoE注入器（Injector）
电源适配器（通常48V/0.5A~1A）
标准网线
连接方式：
[普通交换机] --(网线)--> [PoE注入器] --(网线)--> [AP/IP电话]
                             ↑
                         [电源]
操作步骤：
将普通交换机的网线接入PoE注入器的“Data In”口
将注入器的“Data+Power Out”口连接至AP
将电源适配器插入注入器供电
通电后，AP自动启动
优点：成本低（单台约50-100元），即插即用
缺点：每个设备需独立电源，布线略乱
方案二：PoE交换机级联（适合集中供电）
适用场景：多个设备集中部署（如办公室、会议室）
组成：
1台PoE交换机（4口或8口）
电源
连接方式：
[普通交换机] --(网线)--> [PoE交换机]
                              ↓
                       [AP-1] [AP-2] [IP电话] ...
操作步骤：
用普通网线将主交换机连接到PoE交换机的任意端口
将AP、IP电话等设备接入PoE交换机的其他端口
为PoE交换机接通电源
所有下联设备自动获取电力与数据
优点：集中管理，整洁美观，支持多设备
缺点：需额外空间放置小交换机，成本略高
方案三：PoE分离器组合（特殊场景）
适用场景：
设备需独立供电但无电源（如高空AP）
或已有PoE交换机，但需为非PoE设备供电
本场景反向使用：普通交换机 + 分离器 ≠ 供电，此方案不适用。
纠正说明：
PoE分离器用于将PoE输入拆分为“纯数据+直流电”，适用于：
PoE交换机 → 分离器 → 非PoE设备 + 电源输出
不可用于让普通交换机输出PoE。
结论：本场景仅推荐方案一和方案二。

03 关键选型与注意事项

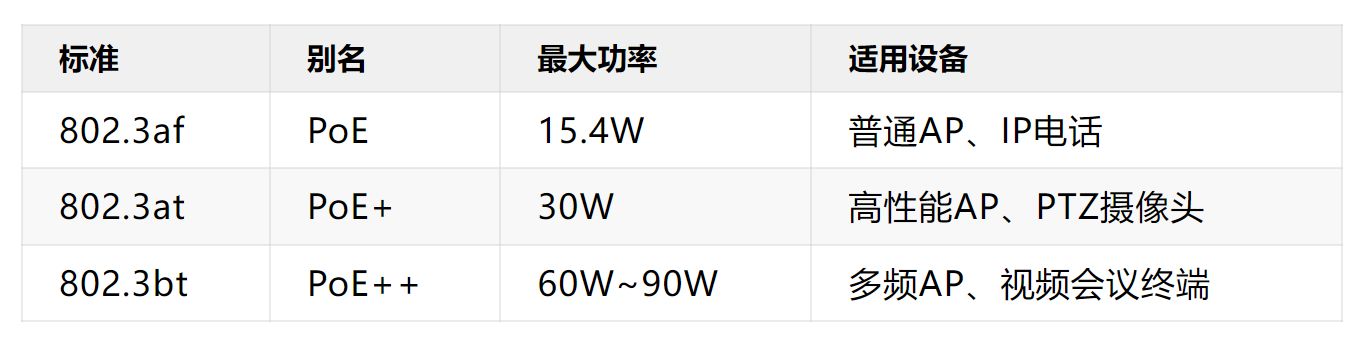

01 PoE标准匹配
建议：AP选802.3at，IP电话802.3af即可。
02 电源与线缆要求
电源：确保适配器输出电压/电流满足设备需求
网线：使用超五类（Cat5e）及以上，避免供电衰减
距离：PoE供电距离≤100米，超过需加中继或本地供电
03 安全与稳定性
避免多个注入器集中插在同一插座，防过载
室外使用需选IP65防护等级的注入器或交换机
定期检查接口是否氧化、松动

04 实战配置示例（以华为AP为例）
# 无需交换机配置！数据层面完全透明
# 交换机只需正常配置VLAN、IP即可
interface gigabitethernet 0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
重点：PoE注入器和PoE交换机对上层交换机完全透明，不影响数据配置。

05 结语
普通交换机虽不具备PoE供电能力，但通过PoE注入器或级联小型PoE交换机，可灵活、低成本地实现对无线接入点、IP电话等设备的供电。
方案选择应基于设备数量、部署密度和预算综合考量。
PoE注入器适用于零星设备，PoE交换机级联更适合集中场景。
实施时需注意PoE标准匹配、电源可靠性及线缆质量，确保供电稳定。
