别让一根线毁了整个网络，网工必懂的物理层排查清单

号主：老杨丨11年资深网络工程师，更多网工提升干货，请关注公众号：网络工程师俱乐部

去年一家医院HIS系统卡顿，全院排查防火墙、负载均衡、数据库，折腾三天。

最后我拿着测线仪往配线间一走，发现核心交换机光模块接口积了层灰，光纤插上去虚接。擦干净，插紧，恢复。

全程五分钟。

干了二十年网工，我越来越清楚：再复杂的网络，都立在物理层这块基石上。

咱们天天研究BGP、VXLAN、SRv6，可真正让业务崩掉的，往往不是协议，而是一根松动的光纤、一块快坏的光模块。

今天，咱不讲高深理论，就给你一张我压箱底的物理层排查清单，保你少走弯路。

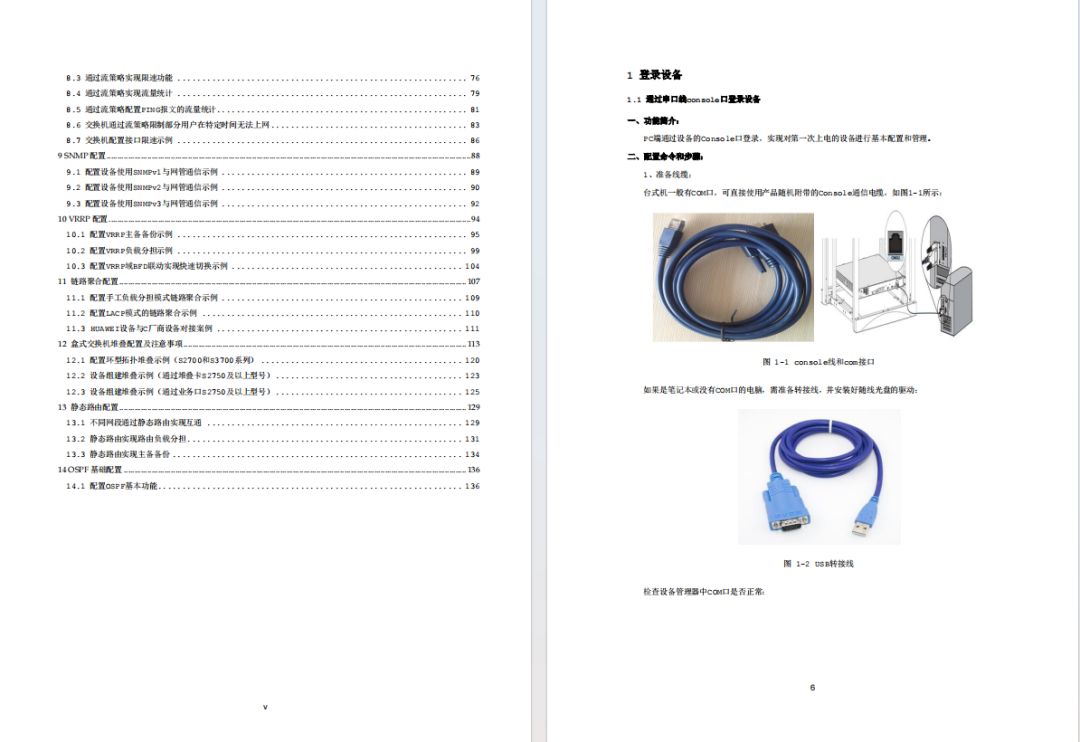

今日文章阅读福利：《 华为交换机开局配置一本通 》

顺手发个好东西！网工必备资料！！

私信发送暗号“一本通”，即可获取这份优质PDF资源。

01 为什么物理层是故障的“重灾区”？

01 故障占比高

• 据华为企业网络故障统计，75%以上的故障与物理层相关

• 包括：线缆松动、接口污染、模块老化、电源异常等

02 诊断难度大

• 设备可能仅显示“端口down”或“CRC错误”，无明确提示

• 高端设备支持告警，但低端交换机往往“静默失效”

03 影响范围广

• 单点物理故障可导致整条链路中断

• 光纤收发器不匹配可引发间歇性丢包，难以定位

真实案例：某银行因备用链路光纤收发方向接反，主链路故障时无法倒换，导致业务中断2小时。

02 物理层排查六步（实战版）

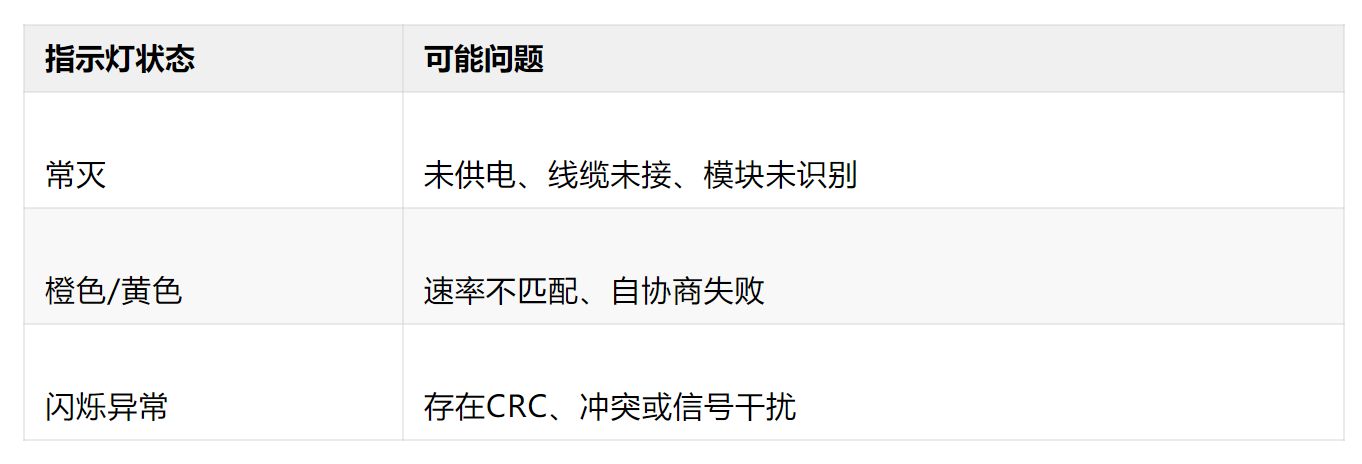

第一步：看——端口状态与指示灯

# 查看端口物理状态
display interface brief | exclude down

# 关注关键字段：
# - Physical: UP/DOWN
# - Protocol: UP/DOWN
# - Input/Output errors（输入/输出错误）

第二步：查——线缆与连接

• ✅ 检查RJ45水晶头是否压紧，有无铜丝外露

• ✅ 光纤接口有无划痕、灰尘（使用放大镜）

• ✅ 双绞线是否远离强电、大功率设备（防干扰）

• ✅ 光纤弯曲半径是否大于10cm（避免微弯损耗）

工具推荐：光纤端面检测仪（成本低，价值高）

第三步：验——光模块与传输参数

# 查看光模块信息（SFP+）
display transceiver interface gigabitethernet 1/0/1

# 关注：
# - Transmission distance: 10km / 40km
# - Wavelength: 1310nm / 1550nm
# - Rx Power / Tx Power（接收/发送光功率）

光功率参考值：

• 正常接收范围：-3dBm ~ -20dBm
• < -25dBm：信号太弱，需检查距离或清洁

• 0dBm：可能过载，加光衰

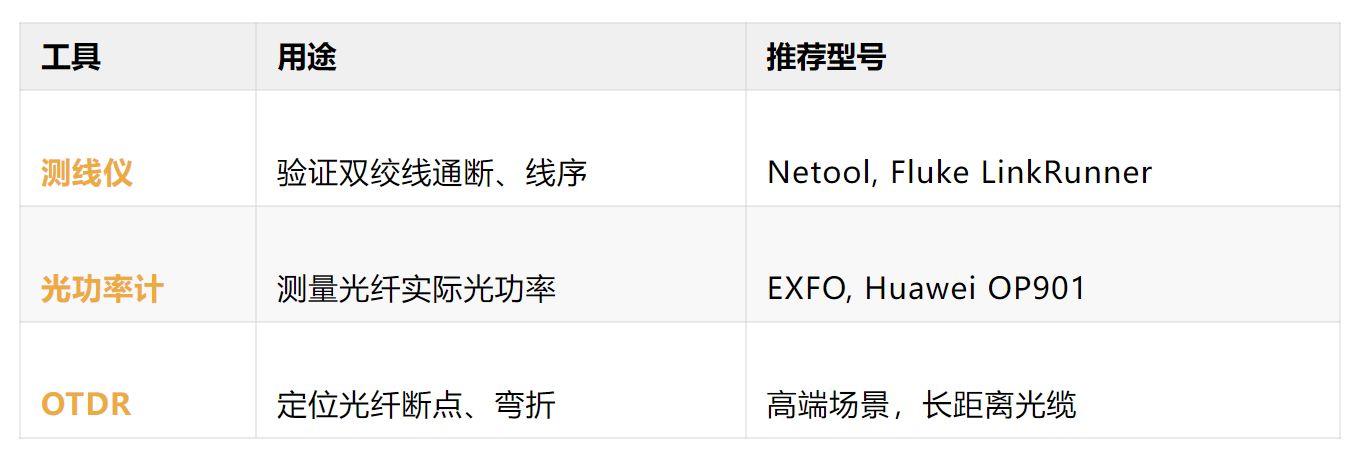

第四步：测——使用专业工具

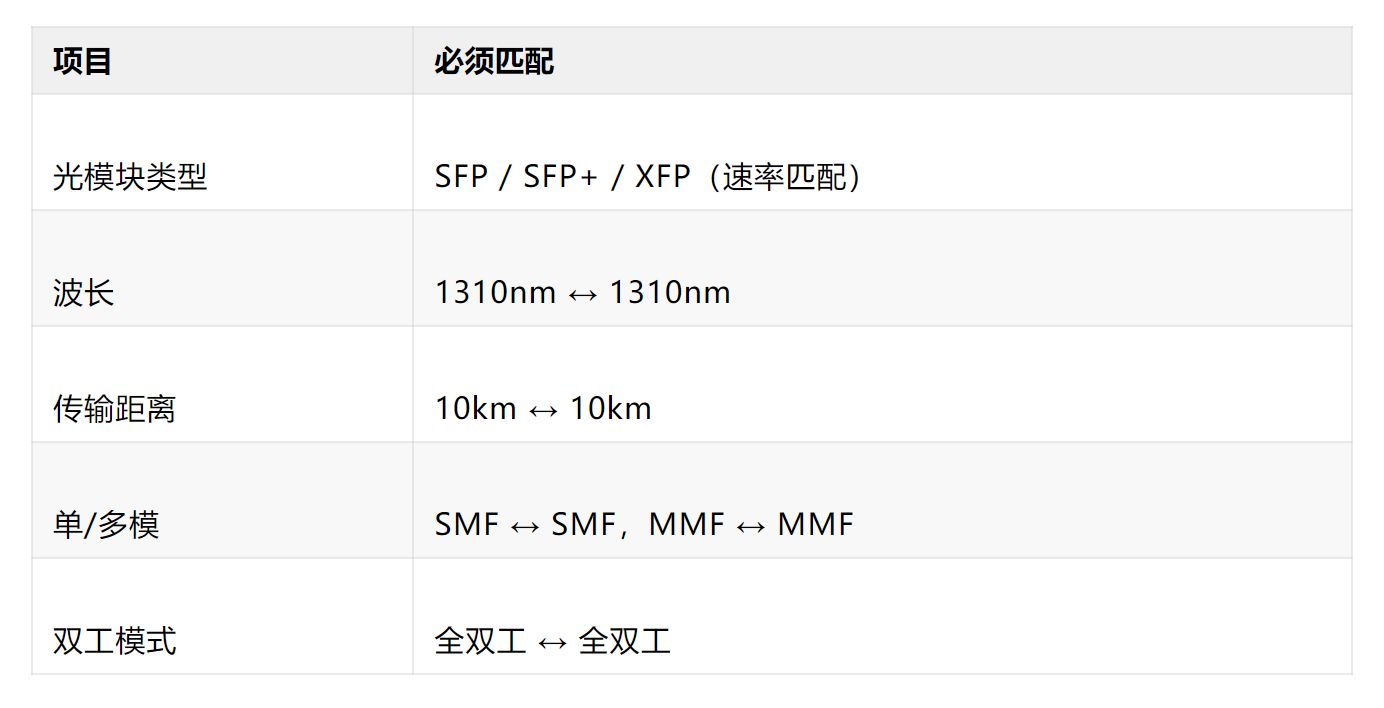

第五步：对——参数一致性检查

经典错误：千兆光模块插在百兆交换机上 → 不识别

第六步：记——建立物理层台账

建议维护以下信息：

• 设备接口使用记录（谁、何时、接什么）

• 光模块序列号与更换历史

• 主干链路测试报告（光衰、长度）

• 配线架端口对应表

价值：故障定位时间缩短50%以上。

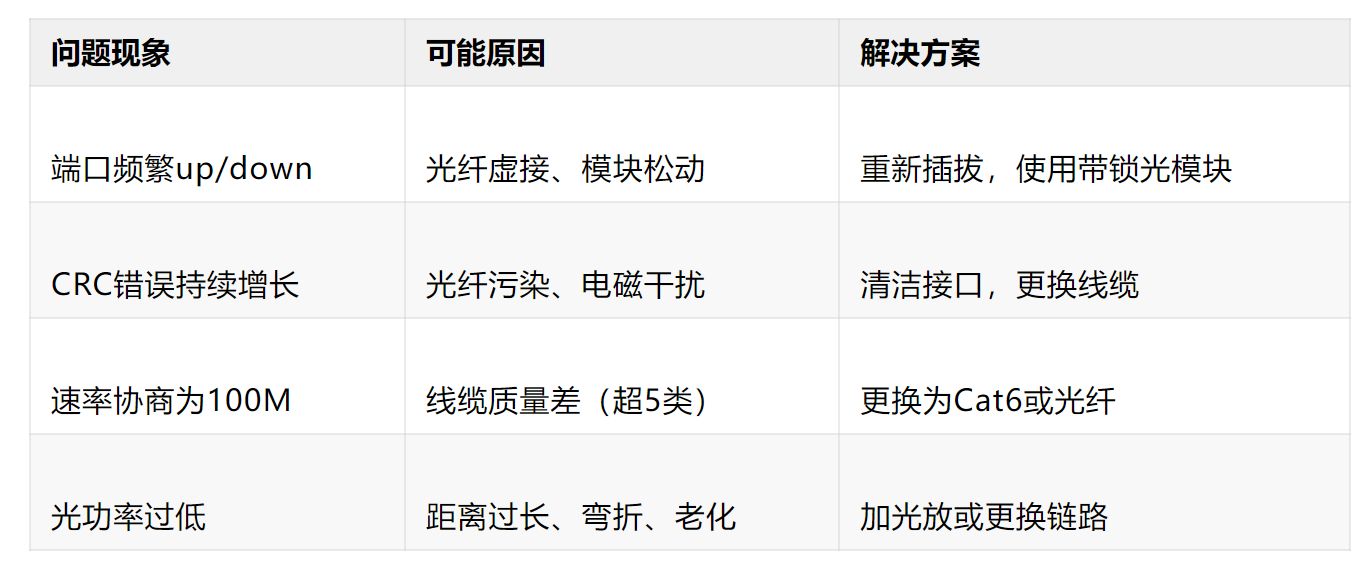

03 高频问题与应对策略

04 结语

物理层是网络稳定运行的基础，其重要性常被低估。

一根线、一个接口的异常，可能引发连锁反应，导致业务中断。

咱在工作中应建立系统化的物理层排查流程，结合命令行检查与专业工具测试，做到“眼到、手到、工具到”。

同时，建议将物理层巡检纳入日常运维规范，通过预防性维护降低故障率。

记住：再智能的网络，也离不开可靠的物理连接。
