很多人以为，网络设计就是画几条线、挑几台设备、敲点配置。

但真正在一线做过园区网、政企专网、数据中心改造的网工都知道：

“能跑”跟“能用”、“能扛”、“能抗风险”完全不是一回事！

你今天方案里随便漏考虑一环，后面施工、上线、交付、运维，事故迟早找上你。

为什么说 VLAN、ACL、QoS、VRRP 这几个技术点，在网络设计阶段必须一体化考虑？

今天就从设计底层逻辑说透。

一、VLAN：流量分区，是整个网络逻辑的“基础分区表”

设计网络，最先要想清楚的就是——流量怎么隔离？

• 不同业务线怎么分？
• 管理流量、用户流量、访客流量、IoT流量要不要分开？
• 后期运维，ACL 管控怎么实施？QoS 分类怎么做？广播域怎么控制？

VLAN 划分影响的，是整个二三层的流量走向。

举个典型坑点：

很多新手设计网络喜欢“平铺式”，想着一口气全挂 VLAN1。 一旦后期想做：

• 某 VLAN 禁止访问核心业务
• 某 VLAN 做语音优先级
• 某 VLAN 上做出口控制

抱歉，VLAN没划对，后面 ACL、QoS、网关定位、流量策略全没法下手。

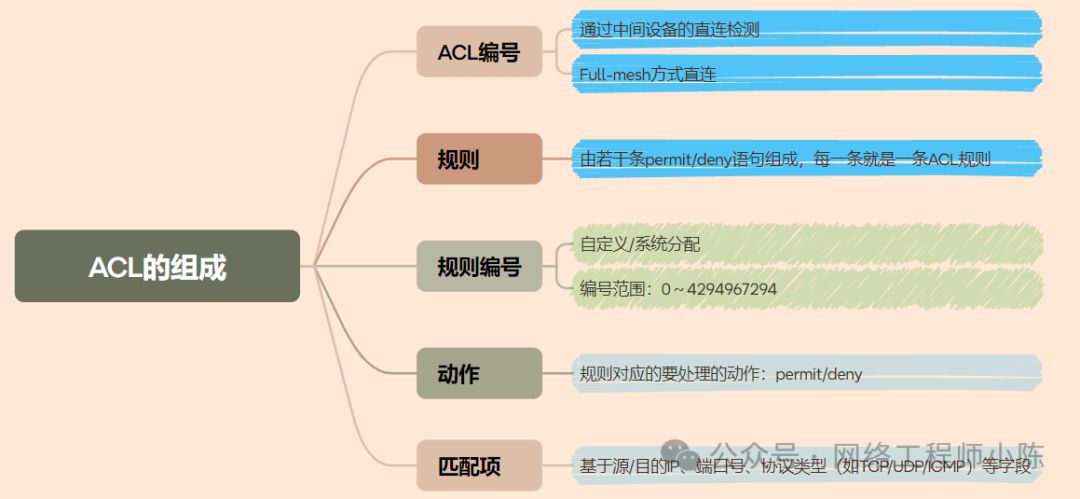

二、ACL：准入控制，VLAN划分后的“第一道墙”

设计阶段不考虑 ACL，

后面出问题必然是这样：

• 某个设备本不该访问服务器，结果业务打穿
• 某台终端感染蠕虫，整网广播风暴
• 内网渗透测试直接秒穿内控区

VLAN 只是物理隔离，ACL 才是真正的策略隔离。

更重要的是：ACL 和 VLAN 是“逻辑绑定关系”，必须联动考虑。

举个实战案例：

★有次帮客户做政企园区网设计，对方需求是：

办公区、访客区、IoT区全隔离，还要求对不同区流量流向做严格白名单。

这时候就必须在 VLAN 划分的同时，提前把 ACL 策略表画出来，

一个网段流向哪个网段、哪种应用端口放行、哪些拒绝，全在设计图阶段敲死。

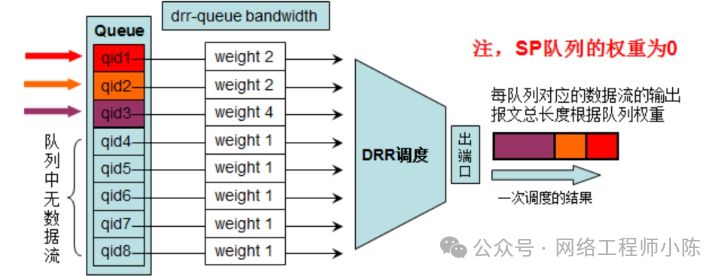

三、QoS：流控保障，ACL和VLAN划分的延续

为什么说 QoS 也必须在设计阶段就联动考虑？

因为“想做流控，就得先分清流量类型”，而流量类型识别，完全依赖 VLAN、ACL、DSCP、端口等分类依据。

比如：

• 你设计了语音 VLAN，那语音流量优先级怎么打？
• 视频监控 VLAN，走什么队列？丢包策略怎么配？
• 普通办公 VLAN，是否做带宽限速？
• 某些高优先级管理流量，是否单独排队、保证带宽？

ACL 和 VLAN 是 QoS 分类的基础，QoS 再对这些流分类做保障或限制。

更深一层：

一些高要求项目，还会把ACL 和 QoS 做“联合匹配”，比如：

★ACL 匹配源 VLAN + 目标端口，再应用 QoS 策略。

所以，设计 VLAN，不考虑后期 QoS 分类需求，是极大的失误。

四、VRRP：网关高可用，但它远不只是“冗余”那么简单

很多人做设计时，只把 VRRP 当成“网关漂移的保险”，

但真正复杂场景下，VRRP 带来的联动影响绝对超乎想象。

几点必须考虑的 VRRP 设计点：

• VRRP VIP 的存在，直接影响 ACL 策略的源/目的匹配对象
• VRRP 主备切换，对 QoS Policy 应用在哪台设备有影响
• VRRP 状态漂移，是否需要做 BFD/Track 绑定，跟链路健康联动？
• 多 VRRP 实例，是否会引发 Asymmetric Routing？
• 防止 VRRP Flapping，是否要合理规划 preempt 延迟？

举个常见坑：

客户搞了双核心 VRRP，ACL 全下在 Master 上， 结果 VRRP 切换，ACL 全失效。

原因？设计阶段没考虑主备 ACL 同步和策略生效面。

五、全链条联动逻辑：设计师视角怎么走？

真正负责任的网络设计过程，一定是这样的：

1. 从业务需求出发 → 流量划分 → VLAN 划分

2. 基于 VLAN 做 ACL 安全模型设计，写好流量通行矩阵

3. 根据 VLAN 和业务优先级，提前设计 QoS 策略分类原则

4. 结合三层架构和高可用性需求，设计 VRRP 实例、优先级、切换策略

5. 最后，再根据联动关系，决定 ACL 应用在哪层、QoS 生效在哪层、VRRP 是否和链路状态/监控联动

一句话总结：

★VLAN 决定流量边界，ACL 决定流量许可，QoS 决定流量体验，VRRP 决定流量可用性。

这四个，绝对不是“谁配置谁”，而是设计阶段就要“一张图”规划好。

写在最后

很多项目，最终事故的根源，不是因为设备不好，也不是因为命令敲错，

而是因为设计阶段，根本没人把 VLAN、ACL、QoS、VRRP 这些逻辑走向、功能依赖、故障联动机制，考虑清楚。

想当一个合格的网络架构师，别再单点理解技术，做方案，先问自己：

我的 VLAN、ACL、QoS、VRRP，这四层逻辑，闭环了吗？
