01 跳纤是什么？

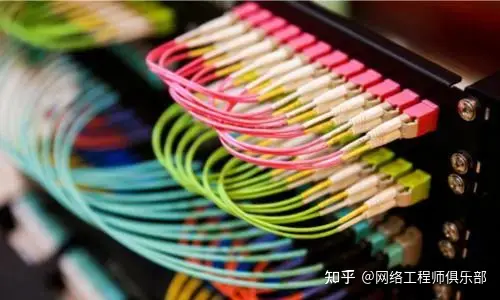

跳纤，顾名思义就是跳接光纤，把两端的网络设备连接起来，包含如下三个场景：

1、设备与设备之间的光纤跳接接。
2、设备与光纤配线架的光纤跳接。
3、光纤配线架与光纤配线架的光纤跳接。


ODF（光纤配线架）

（光纤跳线）

光纤分类：

01 根据光纤接口分类

常见的有如下几种：

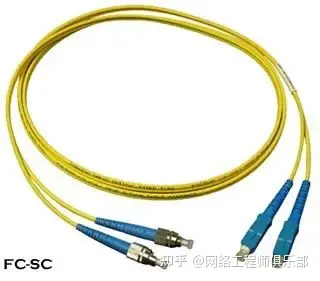

① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多)

② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机上用的最多)

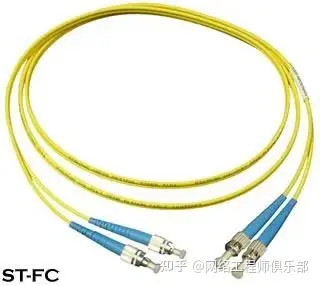

③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。(对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架)

④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用)

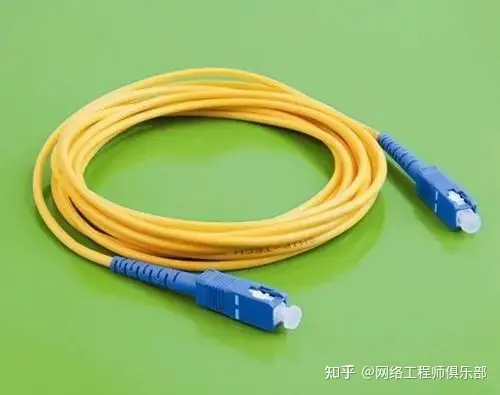

LC-LC

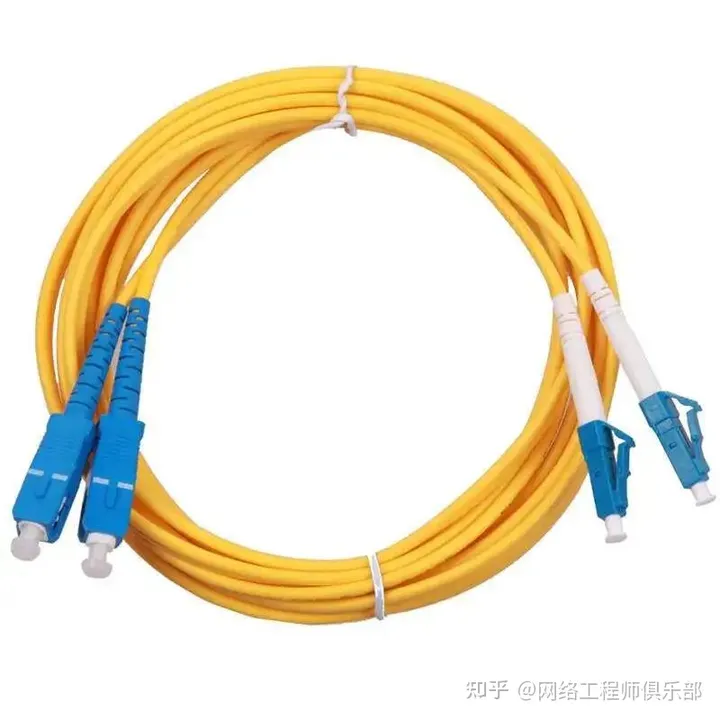

SC-LC

SC-SC

02 根据光纤跳线长度

常见有如下：1.5 m、2 m、3 m、5 m、10 m、15 m、20 m等，也可以定制。

03 根据光纤用途

LC接口常用于设备之间；

FC接口常用于ODF连接远端纤芯；

SC接口常用于ODF和设备。

02 跳纤都有哪些原则？

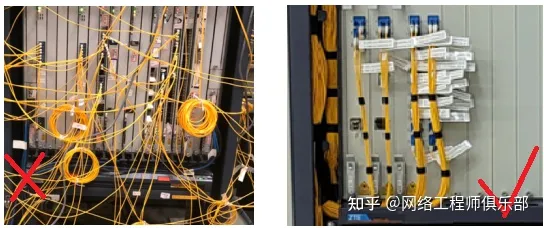

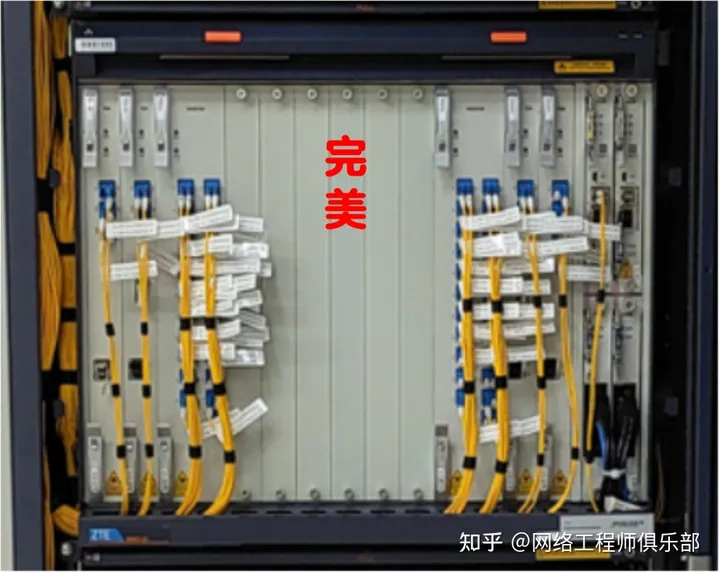

现在的设备的接口都是高密度，必然会有很多跳纤，这么多跳纤如果布放初期不遵循一些原则，日后必然又成了蜘蛛网了，增加后续的运维难度；

所以，跳纤时，建议满足如下原则：

1）跳纤操作必须满足ODF架内、光交、综合箱内整齐、布线美观、便于操作、少占空间的原则。

2）跳纤长度必须掌握在500mm 余长范围内。

3）长度不足的跳纤不得使用，不允许使用法兰盘连接两段跳纤。

4）各跳纤应确保各处曲率半径大于400mm。

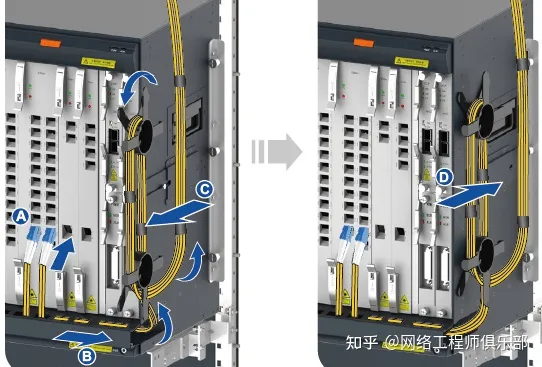

5）跳纤时，先将光纤的一端接入设备端口，另一端从布线槽内走纤，拉出盘纤架将多余的光纤绕缠成圆圈状，布放在盘纤架上，并用光纤绑扎带缠好后推入盘纤架，再将另一端接入设备或ODF架。

6）走纤一般性的要求：

①对于上走线的光纤，应在ODF架外侧下线，选择余纤量最适合的盘纤柱，并在ODF架内侧向上走纤，水平走于ODM下沿，垂直上至对应的端子。

②一根跳纤只允许在ODF架内一次上走（沿ODF架外侧）、一次上走（沿ODF架内侧），走一个盘纤柱，严禁在多个盘纤柱间缠绕、交叉、悬挂，即每个盘纤柱上沿不得有纤缠绕。

③现场具体情况，应在适应初对跳纤进行整理后绑扎规定。

④所有跳纤必须在ODF架内布放，严禁架外布放、飞线等现象的发生。

⑤对应急使用的超长跳纤应当按照规则挂在里纤盘上，不得对以后跳纤造成影响。

7）盘纤时，同一根光纤严禁在多个盘纤架间交叉缠绕。

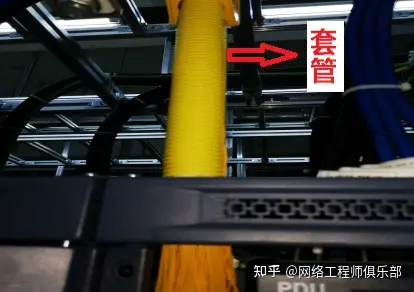

8）跨机柜的光纤，在跨越机柜时要使用套管将光纤保护起来，避免光纤被其他线缆挤压，有配线架的要在配线架内布放。

9）光纤连接时不得出现拉的太紧、接头处是直角的情况。

10）所有光纤必须在布线槽内布放，严禁架外布放或飞线。

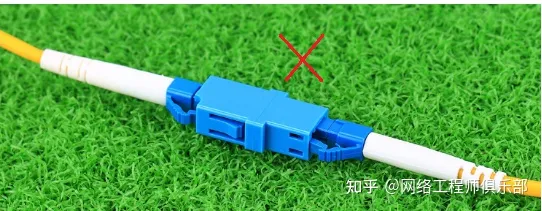

11）长度不足的光纤不得使用，不允许使用光纤适配器连接两段光纤，避免增加光纤的衰耗。

12）插入光纤时，应清洁光纤端面（光纤连接器）。禁止手直接触摸光纤端面或让光纤端面碰到生产环境物体。

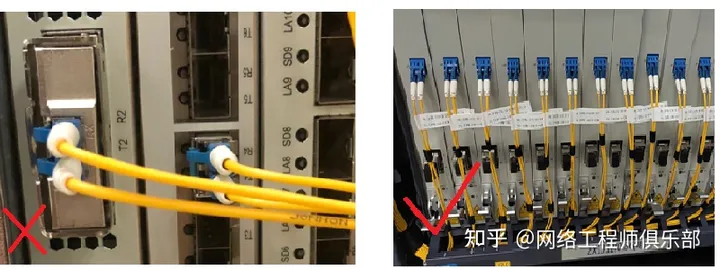

13）在连接光纤时，应将光纤连接器垂直插入光接口，避免倾斜插入。应将整个光纤连接器插入到位。常用的SC和LC连接器会听到“啪”声标识连接到位。

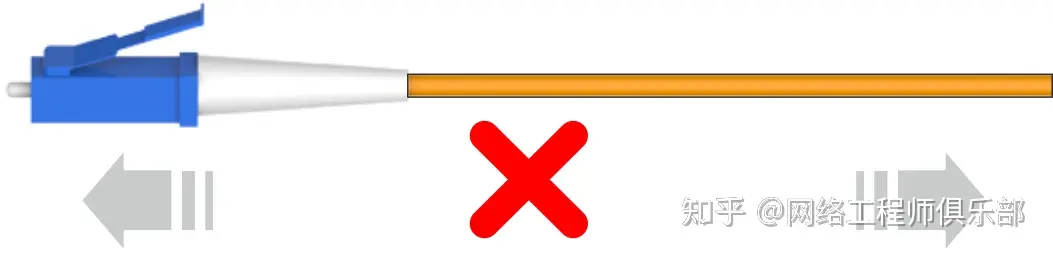

14） 严禁用力拉光纤，容易造成光纤和连接头的开裂。

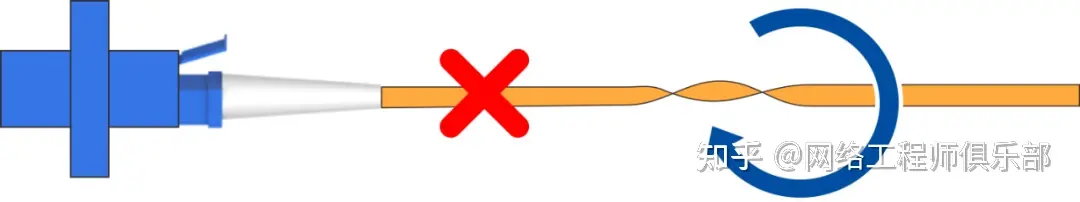

15）严禁扭绞光纤线，避免出现可能的造成光纤线扭绞的情况，应顺着光纤自然松弛状态进行盘纤。

03 跳纤都有哪些流程？

了解了跳纤的概念和布放原则，接下来就该着手布放光纤了，布放光纤包括六个步骤：

01 准备工作

按照业务需求，准备工具、材料和盘面信息。

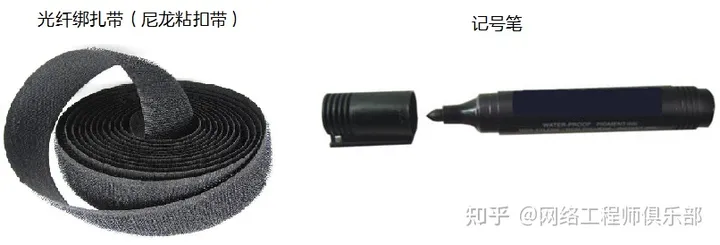

工具准备：记号笔、管套、标签纸、油性笔、记事本、钳子、电胶布。

材料准备：光纤、光模块、光纤绑扎带（尼龙粘扣带）、相应材料的数量、类型或长度按需求而定。

盘面准备：了解机房、设备、ODF的位置等相关信息，并进行记录。

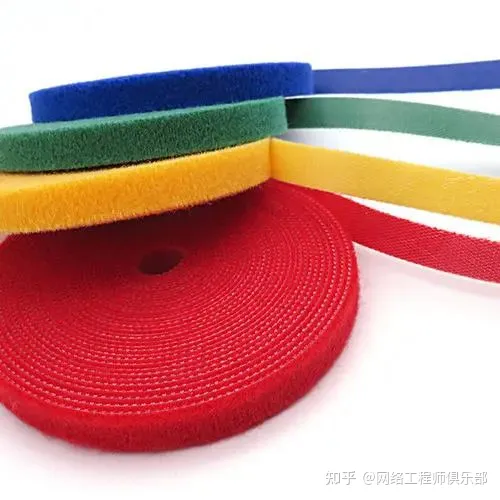

准备多种颜色扎带，可以区分不同用途的跳纤。

02 选择光纤

· 依据接口类型和长度，选择合适的光纤。

· 根据接口、分光器、分纤盒上的法兰头选用相对应的光纤。

· 选择光纤的长度，推荐光纤长度的余量控制在50 cm以内。

03 布放光纤

根据跳纤原则布放光纤。

a.确认接口、分光器或分纤盒的位置。

b.摘掉光纤连接器的光纤帽。

c.将光纤一端的连接器插入相应的设备接口位置。

d.将光纤沿走线区布放至相应设备处。

e.将光纤另一端的连接器插入相应的设备接口位置。

04 粘贴标签

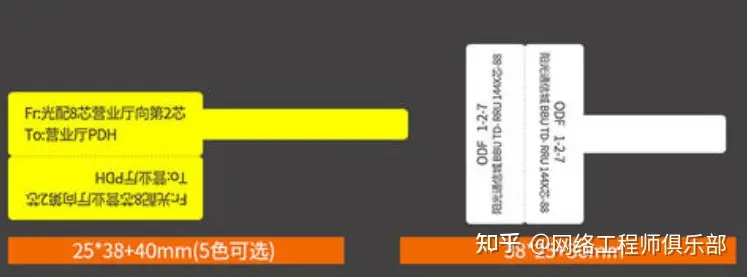

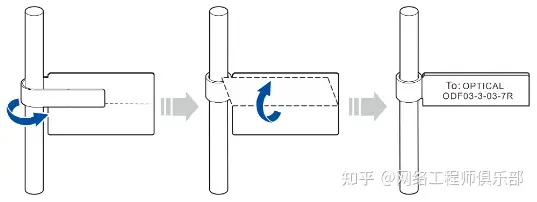

为了便于设备维护，应在每条光纤两端距离连接头1 cm~2 cm处，各粘贴一张标签。

·所有的光纤标签必须用机打标签，不允许手写。

·对于同时布放多根光纤的情况，先用记号笔对光纤进行标识以免混淆，等布放完成后再粘贴光纤标签。

·光纤两端都需要粘贴标签。

·粘贴后的标签朝向统一。对于垂直线缆，标签头部一般朝左。对于水平线缆，标签头部一般朝下。

05 捆扎光纤

使用光纤绑扎带按照一定间距对光纤进行绑扎。

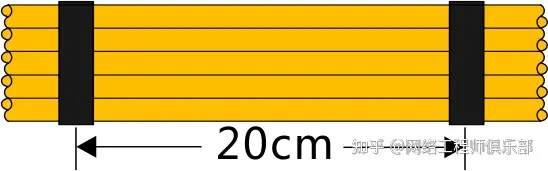

·光纤绑扎成束时，光纤绑扎带间距应为20 cm。

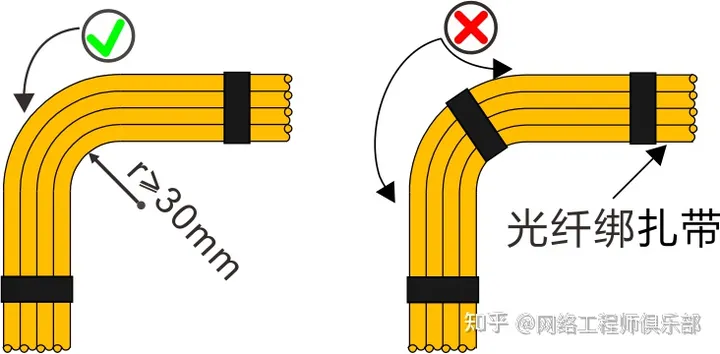

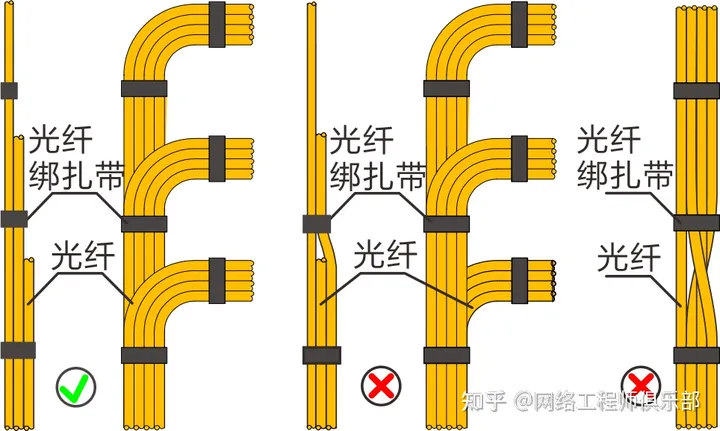

·绑扎成束的光纤转弯时，光纤绑扎带应扎在转角两侧，以避免光纤转弯处用力过大造成断芯。2 mm的光纤弯曲半径不能小于30 mm，3 mm的光纤弯曲半径不能小于40 mm。

·光纤绑扎带和光纤的接触面为毛面，绑扎带的钩面不与光纤接触。

·绑扎光纤前应先将光纤理顺。光纤绑扎带绑扎光纤时应松紧适宜，不要绑扎过紧。布放时尽量避免光纤交错。

06 收尾工作

跳纤工作完成后，需要进行扫尾工作：

工具整理：将安装用到的工具摆放到指定位置。

余料回收：将工程余料回收。

清理杂物：将安装产生的垃圾清扫干净，保证环境整洁。

完成安装报告：将站点安装报告转交给相关负责人。如果站点处于正常工作中，告知操作维护人员跳纤已经完成。

规范的跳纤，既使得线缆美观整齐，又利于日后的工程运维，既方便查找光纤，也便于故障定位，是一劳永逸的事。
