西门子S7-1200控制5轴伺服程序加维纶触摸屏画面案例：PTO伺服脉冲定位+速度模式+扭矩模式应用。具有结构化编程、模块化设计及常用功能：自动/手动/单步/暂停后继续/轴断电保持/报警/气缸运行及报

西门子S7-1200控制5轴伺服程序加维纶触摸屏画面案例。

1.PTO伺服轴脉冲定位控制功能应用+速度模式应用+扭矩模式应用。
2.程序为结构化编程,每一功能为模块化设计,具有一个项目都有的功能:自动_手动_单步_暂停后原位置继续运行_轴断电保持_报警功能_气缸运行及报警.
3.每个功能块可以无数次重复调用，可以建成库，用时调出即可！
4.伺服不光脉冲控制同时使用了速度模。
编程软件需要版本TIA V15.1及以上，触摸屏编程软件EasyBuilder Pro

YID:878693551268854

工控技术助手

【标题】西门子S7-1200控制5轴伺服程序加维纶触摸屏画面案例

【引言】
在现代工业自动化领域，伺服系统被广泛应用于各种高精度定位、速度控制和扭矩控制等应用场景。西门子S7-1200控制器作为一种先进的工业控制设备，具备丰富的功能和良好的可靠性，拥有广泛的应用范围。本文将以西门子S7-1200控制器为基础，结合维纶触摸屏进行程序开发，实现了5轴伺服程序的加工控制功能。本文将详细介绍PTO伺服轴脉冲定位控制功能、速度模式应用、扭矩模式应用以及编程软件和触摸屏编程软件的要求。

【正文】

1. PTO伺服轴脉冲定位控制功能应用
   PTO（Pulse Train Output）是一种基于脉冲信号的位置控制方式，适用于伺服轴脉冲定位控制。通过在西门子S7-1200控制器中编写脉冲输出程序，可以实现对伺服轴的高精度定位控制。在本案例中，我们针对5轴伺服系统进行了脉冲定位控制的应用。通过合理设计程序结构，将脉冲输出功能模块化，提高了程序的可维护性和可扩展性。

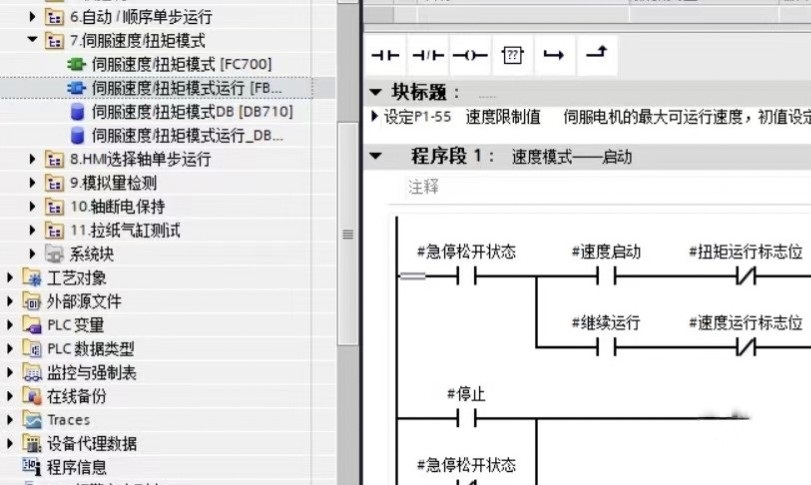

2. 速度模式应用
   除了脉冲定位控制，速度控制是伺服系统中常见的一种应用方式。在本案例中，我们将速度模式应用于伺服控制中。通过在西门子S7-1200控制器中编写速度控制程序，可以实现对伺服轴的精确控制。结构化编程的思想使得每个功能块都可以被无数次重复调用，方便了伺服系统的设计和开发。

3. 扭矩模式应用
   在某些应用场景下，需要对伺服轴施加特定的扭矩进行控制。通过在西门子S7-1200控制器中编写扭矩控制程序，可以实现对伺服轴的扭矩控制。扭矩模式应用可以实现对伺服系统的高精度调节和控制，提高了加工质量和效率。

4. 程序结构和功能模块化设计

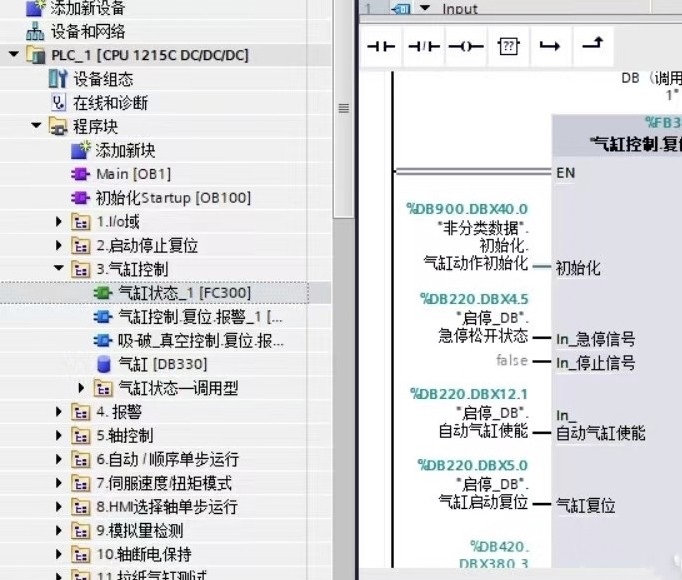

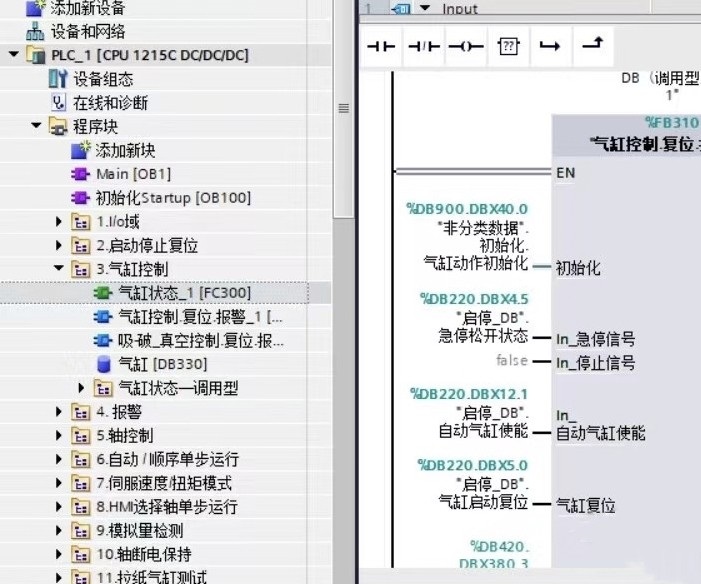

   在本案例中，我们采用了结构化编程的方式，将每个功能块进行模块化设计。每个功能块都包括自动模式、手动模式、单步模式、暂停后原位置继续运行、轴断电保持、报警功能以及气缸运行和报警等。将这些功能块进行合理组织和调用，既保证了程序的灵活性和可扩展性，又简化了编程和调试的过程。

5. 编程软件和触摸屏编程软件的要求

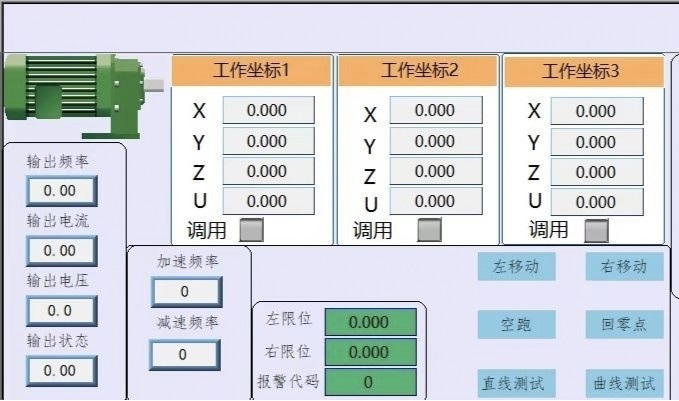

   为了实现本案例中的伺服系统控制，需要使用西门子TIA V15.1及以上版本的编程软件进行编程。编程软件提供了丰富的功能和工具，可以方便地编写和调试程序。同时，触摸屏编程软件EasyBuilder Pro也是必备的工具，用于实现维纶触摸屏的画面设计和操作界面的开发。

【总结】
通过本案例的介绍，我们可以看到西门子S7-1200控制器在5轴伺服程序加维纶触摸屏画面的应用中具备了出色的性能和可靠性。通过PTO伺服轴脉冲定位控制功能的应用、速度模式应用和扭矩模式应用，可以实现对伺服轴的高精度控制。结构化编程的思想以及功能模块化设计的方式，使得程序的编写和调试变得更加高效和灵活。通过使用合适的编程软件和触摸屏编程软件，可以实现对伺服系统的全面控制和监控。希望本文对读者在伺服系统开发和应用方面提供一些有益的思考和参考。

【参考文献】
无

相关的代码,程序地址如下：http://fansik.cn/693551268854.html
