高效复用：如何在SOLIDWORKS中自定义焊件轮廓库？

自制焊件轮廓

焊件

自定义焊件轮廓

SOLIDWORKS焊件设计工具简单易用，软件提供多种规范的不同种类的焊件轮廓，可满足工程师的日常需求。

针对标准件以外的型材，用户可灵活定制焊件轮廓。

下面，为大家介绍SOLIDWORKS中如何创作或修改已有焊件轮廓。丰富焊件轮廓库，方便后续重复调用。

一 使用软件提供的焊件轮廓

可参考往期技术文章：SOLIDWORKS焊件截面设置指南

二 设计自定义焊件轮廓

创建方式：

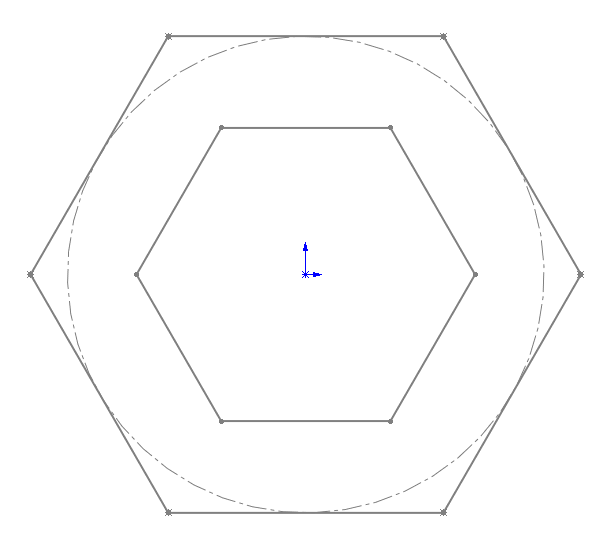

1. 绘制焊件轮廓草图

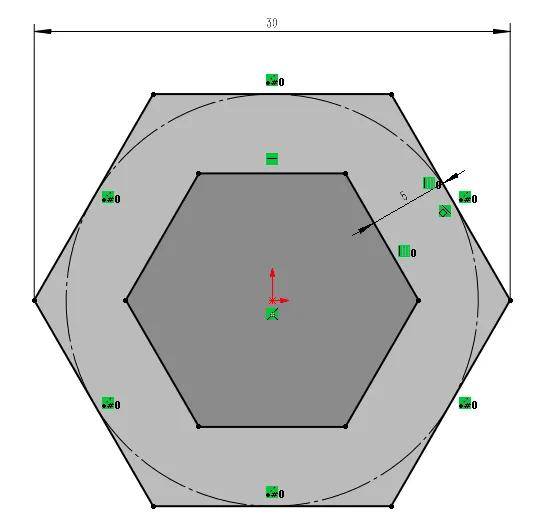

草图轮廓

2. 将草图保存为焊件轮廓

草图文件另存为.SLDLFP 结尾文件格式。

可以将新轮廓放置于系统目录下，或自定义的位置。保存后设计树显示文件为库零件。

请注意：

焊件轮廓文件应按照：标准、类型和大小创建三层文件夹供后续分类使用。

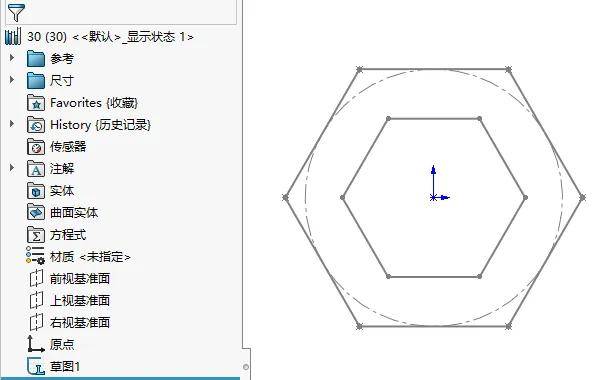

保存为焊件轮廓文件

三 使用自定义焊件轮廓

进入设计界面，绘制三维草图布置焊件位置。

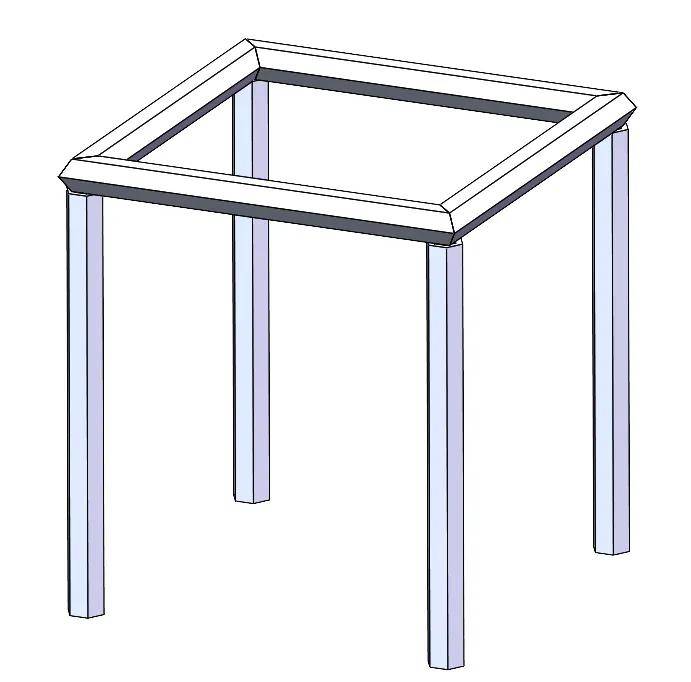

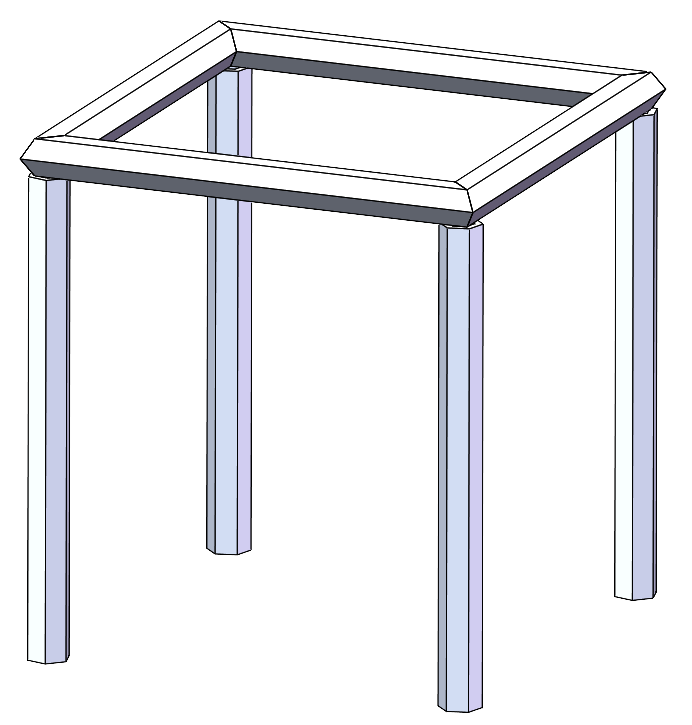

选择刚刚创建好的焊件轮廓，分组搭建焊件结构。完成焊件设计。

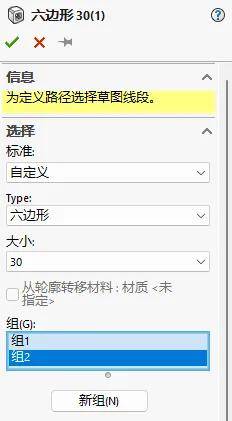

选择焊件轮廓

SOLIDWORKS为工程师提供了丰富的常用焊件轮廓。

当遇到非标需求，或尺寸变化时，我们既可以修改现有轮廓图纸，命名后另存；也可以绘制新的轮廓图纸分类保存后重复使用。

通过合理分类保存这些定制轮廓，您可以逐步构建个性化的焊件库，实现设计资源的高效管理和重复利用！
