Abaqus ORB插件如何解决Abaqus OBD结果文件太大问题

Abaqus OBD 是什么为何需要Abaqus ORB插件

Abaqus提供了一种名为OBD（Output DataBase）的文件格式，该文件格式用于存储有限元分析结果，包括应力、位移等信息。这种格式的文件通常用于Abaqus的后处理分析。

当我们进行复杂的有限元分析后，生成的ODB文件可能会非常大，难以在普通的硬件上打开和处理。

针对这种情况，可以使用 ODB Reducer/Builder 插件来分析和删除不需要的数据，从而生成一个较小的ODB文件。

这样，我们就可以在普通的硬件环境下打开和处理这个小的ODB文件，而无需使用高性能的硬件。

除了减少ODB文件大小，Abaqus ORB插件还可以挑选关键数据：在某些情况下，我们可能只需要关注ODB文件中的部分数据，例如特定步骤的位移和应力等。

这时，我们可以使用ODB Reducer/Builder插件来从原始的ODB文件中提取这部分数据，并生成一个新的ODB文件。

Abaqus ORB插件介绍

Abaqus的ODB Reducer/Builder (ORB，以前的 OEBT)插件是Abaqus提供的一个功能，允许用户将原始ODB（Output DataBase）文件的部分数据拷贝到一个新的ODB文件中。

它是基于原始 ODB 文件生成精简的 ODB 文件。新的 ODB文件能有效减少模型和结果数据。

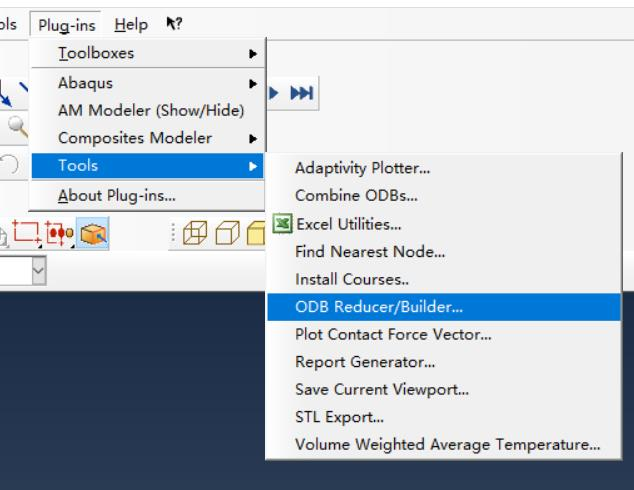

该插件从 Abaqus 2021HF3 版本开始，内嵌至 Abaqus/CAE 中，获取途径：Plug-ins > Tools > ODB Reducer/Builder。

Abaqus ORB插件功能

 提取某一个分析步中的所有帧

 提取某一个分析步的最后一帧

 提取某个分析中的最后一帧

 提取特定区域的场输出数据

通过这种方式，我们可以更灵活地管理和处理仿真结果数据，提高分析和后处理的效率。

事实上，我们甚至可以将ODB Reducer/Builder插件用于批量处理相关的任务，例如对多个ODB文件进行相同的处理操作等。

Abaqus ORB插件使用方法

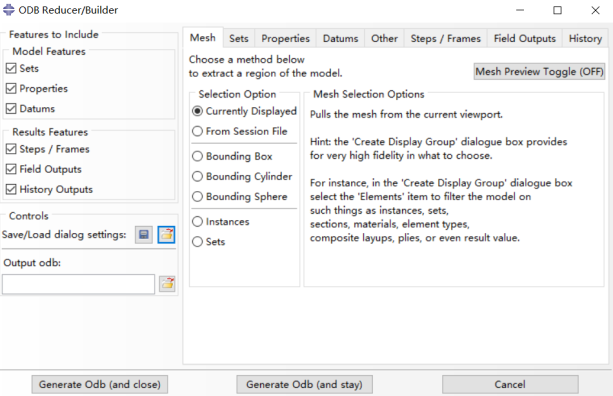

可通过如下图所示路径进入该插件，通过在 GUI 的界面中，选择模型和结果等特征参数作为提取输入参数，同时输入新的 odb 名称，即可完成精简版 odb 结果文件的生成。
